FrSky X8R, X8R-EU - 2.4GHz ACCST Qo'llanmasi

Mundarija

Kirish

FrSky X8R 8/16 kanalli to'liq dupleks telemetriya qabul qilgichni sotib olganingiz uchun tashakkur. Ushbu tizimning barcha afzalliklaridan to'liq bahramand bo'lish uchun, iltimos, ko'rsatma qo'llanmasini diqqat bilan o'qing va qurilmani quyida tavsiflanganidek sozlang.

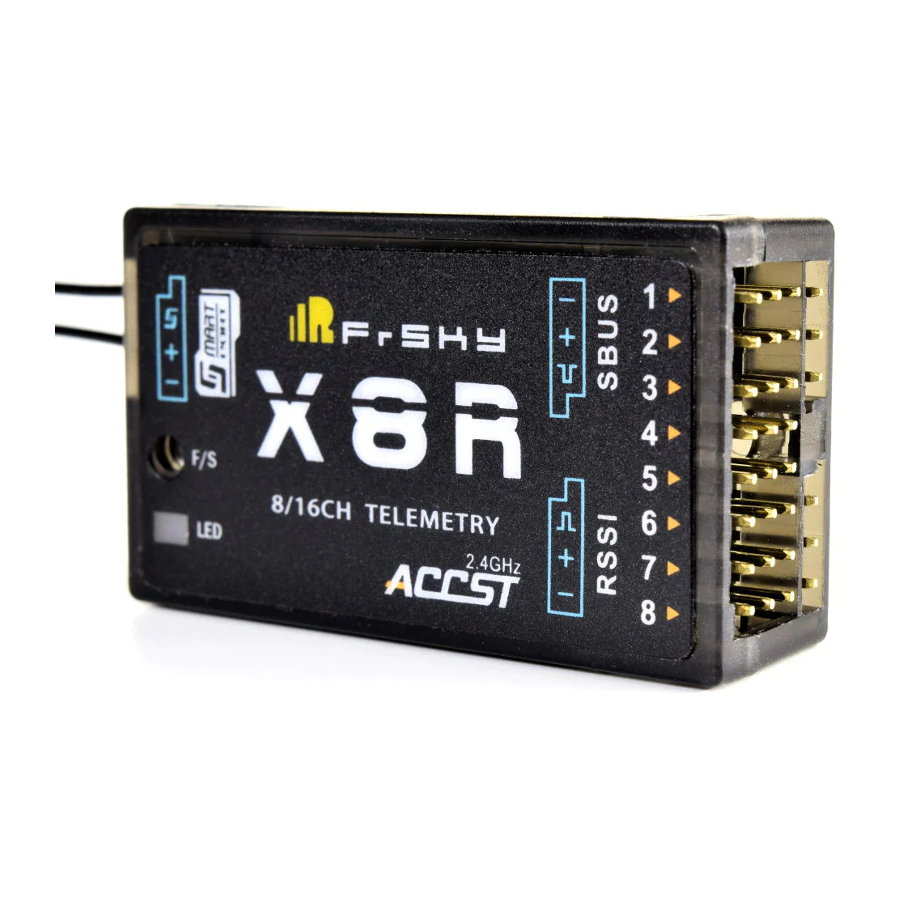

Umumiy ko'rinish

Umumiy ko'rinish

Yashil LED Qizil LED Holat
Yoqilgan Miltillaydi Ulanish
Miltillaydi O'chirilgan Normal
O'chirilgan Miltillaydi Signal yo'qolgan
Ikki marta miltillaydi O'chirilgan Failsafe o'rnatildi

Texnik xususiyatlar

O'lcham: 46.47×26.78×14.12mm (L × W × H)
Og'irligi: 16.6g
Kanallar soni: 16CH (an'anaviy kanal chiqishlaridan 1~8ch, SBUS portidan 1~16ch yoki ikkita X8Rni birlashtirib 16 kanalli qabul qilgichga aylantirish)
RSSI PWM chiqishi bilan (0~3.3V)
Ishlash kuchlanish diapazoni: 4.0~10V
Ishlash toki: 100mA@5V
Ishlash diapazoni: to'liq diapazon (>1.5km)
Firmware yangilanadi

Moslik:

FrSky DFT/DJT/DHT/DHT-U in D_mode
FrSky Taranis X9D Plus/XJT in D8 mode
FrSky Taranis X9D Plus/XJT in D16 mode
X8R-EU versiyasi faqat FrSky Taranis X9D Plus-EU versiyasi/XJT-EU versiyasi bilan D16-EU rejimida ishlaydi.

Yangi nimalar bor!

  • Ko'proq kanal soni: an'anaviy kanal chiqishlaridan 1~8ch, SBUS portidan 1~16ch yoki ikkita X8Rni birlashtirib 16 kanalli qabul qilgichga aylantirish.
  • Ikkita X8Rni parallel ravishda ulash orqali 16 kanalli qabul qilgichga aylantirish.
  • RSSI PWM chiqishi bilan (0~3.3V)
  • Smart Port yoqilgan, ikki tomonlama to'liq dupleks uzatishni amalga oshiradi.
Smart Port (S. Port) FrSky Electronic Co., Ltd tomonidan ishlab chiqilgan signal simli to'liq dupleks raqamli uzatish interfeysidir. Smart Port bilan ta'minlangan barcha mahsulotlar (shu jumladan XJT moduli, X8R qabul qilgichi, yangi hubsiz sensorlar, yangi Smart Dashboard va boshqalar), seriyali port foydalanuvchi ma'lumotlari va boshqa foydalanuvchi kiritish/chiqarish qurilmalari soni yoki ketma-ketligi bo'yicha cheklovlarsiz yuqori uzatish tezligida ulanishi mumkin.

Ulanish tartibi

Ulanish - bu ma'lum bir qabul qilgichni transmitter moduliga noyob tarzda bog'lash jarayoni. Transmitter moduli bir nechta qabul qilgichga ulanishi mumkin (bir vaqtning o'zida ishlatilmasligi kerak). Qabul qilgich faqat bitta transmitter moduliga ulanishi mumkin.

Ulanish tartibini yakunlash uchun quyidagi amallarni bajaring.

  1. Moduldagi F/S tugmasini bosib turgan holda transmitterni yoqing (iltimos, kalit pozitsiyalari uchun modul ko'rsatma qo'llanmasiga murojaat qiling). Tugmani qo'yib yuboring. XJT modulidagi QIZIL LED miltillaydi, bu transmitter qabul qilgichga ulanishga tayyorligini bildiradi.
  2. X8R qabul qilgichni ulanish rejimiga o'tkazing (tafsilotlar uchun quyidagi jadvalga qarang), qabul qilgichdagi QIZIL LED miltillaydi, bu ulanish jarayoni yakunlanganligini bildiradi.
  3. Transmitterni ham, qabul qilgichni ham o'chiring.
  4. Transmitterni yoqing va batareyani ulang. Qabul qilgichdagi YASHIL LED qabul qilgich transmitterdan buyruqlar olayotganini bildiradi. Qabul qilgich/transmitter modulining ulanishi takrorlanishi shart emas, agar ulardan biri almashtirilmasa.

ogohlantirish Eslatma: Ulanish tartibi yakunlangandan so'ng, quvvatni qayta ishga tushiring va qabul qilgich haqiqatan ham bog'langan transmitter tomonidan boshqarilayotganligini tekshiring.

Qabul qilgich rejimi va ulanish operatsiyasi

ma'lumot Iltimos, Smart Port protokoli faqat D16 rejimida ishlayotganiga e'tibor bering.

X8R rejimi Telemetriya Kanal chiqishi Qabul qilgich rejimini tanlash va ulanish operatsiyasi
Ulanishdan oldin o'tkazilgan (signal pinlari) F/S tugmasi
Rejim 1(D8) √ CH1~CH8 CH7&CH8 batareyani istalgan mavjud kanal chiqishiga ulang (X8Rdagi F/S tugmasini bosib turish shart emas)
Rejim 2(D16) × CH1~CH8 CH3&CH4
batareyani istalgan mavjud kanal chiqishiga X8Rdagi F/S tugmasini bosib turgan holda ulang
Rejim 3(D16) × CH9~CH16 CH1&CH2
Rejim 4(D16) √ CH9~CH16 CH1&CH2, CH3&CH4
Rejim 5(D16) √ CH1~CH8 Jumper yo'q

Ikkita X8Rni birlashtirib 16CH qabul qilgichga aylantirganda, yuqoridagi jadvalda ko'rsatilganidek, ikkita X8Rdan birida telemetriyani o'chirib qo'yishingiz kerak. X8R-EU versiyasi faqat FrSky Taranis X9D Plus-EU versiyasi/XJT-EU versiyasi bilan D16-EU rejimida ishlaydi.

Diapazonni tekshirish

Har bir parvoz seansidan oldin parvozdan oldingi diapazonni tekshirish kerak. Yaqin atrofdagi metall panjaralar, beton binolar yoki daraxtlardan aks etish diapazonni tekshirish va parvoz paytida signal yo'qolishiga olib kelishi mumkin. Diapazonni tekshirishni amalga oshirish uchun quyidagi amallarni bajaring.

  1. Modelni metall bilan ifloslanmagan yerdan kamida 60 sm (ikki fut) balandlikda joylashtiring (masalan, yog'och skameykada).
  2. Qabul qilgich antennalari modelda ajratilgan bo'lishi kerak va yerga tegmasligi kerak.
  3. Modul antennasi vertikal holatda bo'lishi kerak.
  4. Transmitterni va qabul qilgichni yoqing, diapazonni tekshirish rejimiga kirish uchun XJT modulidagi F/S tugmasini 4 soniya bosib turing, QIZIL LED o'chadi, YASHIL LED tez miltillaydi. Samarali masofa 1/30 gacha kamayadi (kamida 30 m).
  5. Barcha boshqaruv elementlarining normal ishlashini tasdiqlash uchun transmitterning boshqaruv elementlarini bir vaqtning o'zida boshqarib, modeldan uzoqlashing.
  6. Diapazonni tekshirish rejimidan chiqish uchun XJT modulidagi F/S tugmasini 1~2 soniya bosib turing, QIZIL LED qayta yonadi, bu normal ishlash qayta tiklanganligini bildiradi.

Failsafe

Failsafe - bu barcha boshqaruv elementlari ma'lum vaqt davomida boshqaruv signali yo'qolganda oldindan belgilangan holatga o'tadigan foydali xususiyat. X8R barcha kanallar uchun failsafe funksiyasini qo'llab-quvvatlaydi. Har bir kanal uchun failsafe pozitsiyalarini o'rnatish uchun quyidagi amallarni bajaring:

  1. Avval qabul qilgichni ulang va transmitterni ham, qabul qilgichni ham yoqing;
  2. Barcha kanallar uchun boshqaruv elementlarini kerakli failsafe pozitsiyasiga o'tkazing;
  3. Qabul qilgichdagi F/S tugmasini qisqa vaqt bosing (1 soniyadan kam). Yashil LED ikki marta miltillaydi, bu failsafe pozitsiyasi qabul qilgichda o'rnatilganligini bildiradi.

Failsafe funksiyasini o'chirish uchun qabul qilgichni qayta ulang.
Tizim birinchi marta ishlatilganda yoki qabul qilgich qayta ulanganda failsafe o'rnatish tavsiya etiladi. Failsafe o'rnatish uchun quyidagi amallarni bajaring.

Variant-1. Signal yo'qolganda failsafeni foydalanuvchi tomonidan belgilangan holatga qanday o'rnatish mumkin:

  1. Avval qabul qilgichni transmitter moduliga ulang va transmitterni ham, qabul qilgichni ham yoqing;
  2. Barcha kanallar uchun boshqaruv elementlarini kerakli failsafe pozitsiyasiga o'tkazing;
  3. Qabul qilgichdagi F/S tugmasini qisqa vaqt bosing va siz tayyorsiz.

Variant-2. Signal yo'qolganda failsafeni impulslarsiz qanday o'rnatish mumkin:

  1. Transmitterni o'chiring, qabul qilgichni yoqing va keyin qabul qilgichdagi F/S tugmasini qisqa vaqt bosing.

ogohlantirish Eslatma: Agar failsafe o'rnatilmagan bo'lsa, failsafe standart signal yo'qolishidan oldingi oxirgi pozitsiyani ushlab turadi. Bunday holda, sizning modelingiz uchib ketishi yoki jarohatga olib kelishi xavfi mavjud.

Qo'shimcha ma'lumotlar uchun, iltimos, X8R uchun to'liq qo'llanmani www.frsky-rc.com - Yuklab olish - Qo'llanma orqali tekshiring. Agar sizda boshqa savollar bo'lsa, iltimos, FrSky texnik yordamiga elektron pochta orqali murojaat qiling sales4tech@gmail.com.

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

FrSky X8R, X8R-EU - 2.4GHz ACCST Qo'llanmasi ni yuklab olish
