FrSky X8R, X8R-EU - Instrukcja 2.4GHz ACCST

Wprowadzenie

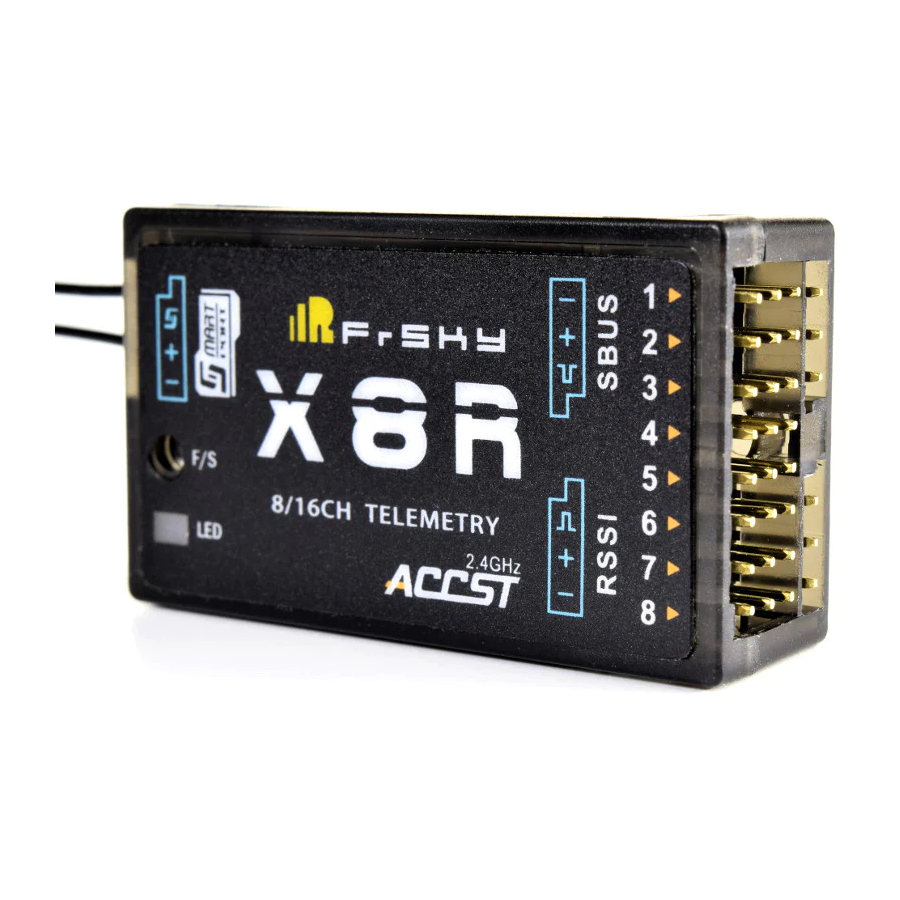

Dziękujemy za zakup odbiornika telemetrycznego full duplex FrSky X8R 8/16ch. Aby w pełni korzystać z zalet tego systemu, prosimy o uważne przeczytanie instrukcji obsługi i skonfigurowanie urządzenia zgodnie z poniższym opisem.

Przegląd

Specyfikacje

Wymiary: 46,47×26,78×14,12mm (dł. × szer. × wys.)
Waga: 16,6g
Liczba kanałów: 16CH (1~8ch ze standardowych wyjść kanałowych, 1~16ch z portu SBUS lub połączenie dwóch X8R, aby stać się 16-kanałowym odbiornikiem)
Z wyjściem RSSI PWM (0~3.3V)
Zakres napięcia roboczego: 4.0~10V
Prąd roboczy: 100mA@5V
Zasięg roboczy: pełny zakres (>1.5km)
Możliwość aktualizacji oprogramowania

Kompatybilność:

FrSky DFT/DJT/DHT/DHT-U w trybie D_mode
FrSky Taranis X9D Plus/XJT w trybie D8
FrSky Taranis X9D Plus/XJT w trybie D16
Wersja X8R-EU działa tylko z FrSky Taranis X9D Plus-EU version/XJT-EU version w trybie D16-EU.

Co nowego!

• Więcej kanałów: 1~8ch ze standardowych wyjść kanałowych, 1~16ch z portu SBUS lub połączenie dwóch X8R, aby stać się 16-kanałowym odbiornikiem.
• Połączenie równoległe dwóch X8R, aby stać się 16-kanałowym odbiornikiem.
• Z wyjściem RSSI PWM (0~3.3V)
• Włączony Smart Port, realizujący dwukierunkową transmisję full duplex.

Smart Port (S. Port) to interfejs cyfrowej transmisji full duplex za pomocą jednego przewodu sygnałowego opracowany przez FrSky Electronic Co., Ltd. Wszystkie produkty wyposażone w Smart Port (w tym moduł XJT, odbiornik X8R, nowe czujniki bez hubów, nowy Smart Dashboard, itp.), dane użytkownika z portu szeregowego i inne urządzenia wejścia/wyjścia użytkownika mogą być podłączane bez ograniczeń co do ilości lub kolejności przy wysokiej prędkości transmisji.

Procedura parowania

Parowanie to proces unikalnego przypisywania określonego odbiornika do modułu nadajnika. Moduł nadajnika może być sparowany z wieloma odbiornikami (nie do użytku jednocześnie). Odbiornik może być sparowany tylko z jednym modułem nadajnika.

Wykonaj poniższe kroki, aby zakończyć procedurę parowania.

1. Włącz nadajnik, trzymając przycisk F/S na module (informacje o położeniu przełączników można znaleźć w instrukcji obsługi modułu). Zwolnij przycisk. CZERWONA dioda LED na module XJT zacznie migać, wskazując, że nadajnik jest gotowy do sparowania z odbiornikiem.
2. Ustaw odbiornik X8R w tryb parowania (szczegóły w poniższej tabeli), CZERWONA dioda LED na odbiorniku zacznie migać, wskazując, że proces parowania został zakończony.
3. Wyłącz zarówno nadajnik, jak i odbiornik.
4. Włącz nadajnik i podłącz akumulator. ZIELONA dioda LED na odbiorniku wskazuje, że odbiornik odbiera polecenia z nadajnika. Proces parowania odbiornika/modułu nadajnika nie będzie musiał być powtarzany, chyba że jeden z nich zostanie wymieniony.

Uwaga: Po zakończeniu procedury parowania wyłącz i włącz zasilanie i sprawdź, czy odbiornik jest rzeczywiście sterowany przez podłączony nadajnik.

Tryb odbiornika i operacja parowania

Należy pamiętać, że protokół Smart Port działa tylko w trybie D16.

Podczas łączenia dwóch X8R, aby stać się odbiornikiem 16CH, należy wyłączyć telemetrię na jednym z dwóch X8R, jak pokazano w powyższej tabeli. Wersja X8R-EU działa tylko z FrSky Taranis X9D Plus-EU version/XJT-EU version w trybie D16-EU.

Sprawdzanie zasięgu

Przed każdym lotem należy wykonać kontrolę zasięgu przed lotem. Odbicia od pobliskich metalowych ogrodzeń, betonowych budynków lub drzew mogą powodować utratę sygnału zarówno podczas sprawdzania zasięgu, jak i podczas lotu. Wykonaj poniższe kroki, aby wykonać kontrolę zasięgu.

1. Umieść model co najmniej 60 cm (dwie stopy) nad podłożem niezanieczyszczonym metalem (np. na drewnianej ławce).
2. Anteny odbiornika powinny być oddzielone w modelu i nie powinny dotykać ziemi.
3. Antena modułu powinna być w pozycji pionowej.
4. Włącz nadajnik i odbiornik, naciśnij przycisk F/S na module XJT na 4 sekundy, aby przejść do trybu sprawdzania zasięgu, CZERWONA dioda LED zgaśnie, a ZIELONA dioda LED zacznie szybko migać. Efektywna odległość zostanie zmniejszona do 1/30 (co najmniej 30m).
5. Oddal się od modelu, jednocześnie obsługując elementy sterujące na nadajniku, aby potwierdzić normalne działanie wszystkich elementów sterujących.
6. Naciśnij przycisk F/S na module XJT na 1~2 sekundy, aby wyjść z trybu sprawdzania zasięgu, CZERWONA dioda LED zaświeci się ponownie, wskazując powrót do normalnego działania.

Failsafe

Failsafe to przydatna funkcja, w której wszystkie elementy sterujące przesuwają się do zaprogramowanej pozycji, gdy sygnał sterujący zostanie utracony na pewien czas. X8R obsługuje funkcję failsafe dla wszystkich kanałów. Wykonaj poniższe kroki, aby ustawić pozycje failsafe dla każdego kanału:

1. Najpierw sparuj odbiornik i włącz zarówno nadajnik, jak i odbiornik;
2. Przesuń elementy sterujące do żądanej pozycji failsafe dla wszystkich kanałów;
3. Krótko naciśnij przycisk F/S na odbiorniku (mniej niż 1 sekunda). Zielona dioda LED zamiga dwa razy, wskazując, że pozycja failsafe została ustawiona w odbiorniku.

Aby wyłączyć funkcję failsafe, sparuj ponownie odbiornik.
Zaleca się ustawienie failsafe przy pierwszym użyciu systemu lub ponownym sparowaniu odbiornika. Wykonaj poniższe kroki, aby ustawić failsafe.

Opcja-1. Jak ustawić failsafe na stan określony przez użytkownika w przypadku utraty sygnału:

1. Najpierw sparuj odbiornik z modułem nadajnika i włącz zarówno nadajnik, jak i odbiornik;
2. Przesuń elementy sterujące do żądanej pozycji failsafe dla wszystkich kanałów;
3. Krótko naciśnij przycisk F/S na odbiorniku i gotowe.

Opcja-2. Jak ustawić failsafe na brak impulsów w przypadku utraty sygnału:

1. Wyłącz nadajnik, włącz odbiornik, a następnie krótko naciśnij przycisk F/S na odbiorniku.

Uwaga: Jeśli failsafe nie jest ustawiony, domyślny failsafe będzie utrzymywał ostatnią pozycję przed utratą sygnału. W takim przypadku istnieje ryzyko, że model odleci lub spowoduje obrażenia.

Aby uzyskać więcej informacji, zapoznaj się z kompletną instrukcją obsługi X8R ze strony www.frsky-rc.com - Download -Manual. W przypadku innych pytań prosimy o przesyłanie wiadomości e-mail do działu wsparcia technicznego FrSky sales4tech@gmail.com.
