FrSky X8R, X8R-EU - 2.4GHz ACCST Handbuch
Einführung
Vielen Dank für den Kauf des FrSky X8R 8/16ch Vollduplex-Telemetrieempfängers. Um die Vorteile dieses Systems voll ausschöpfen zu können, lesen Sie bitte die Bedienungsanleitung sorgfältig durch und richten Sie das Gerät wie unten beschrieben ein.

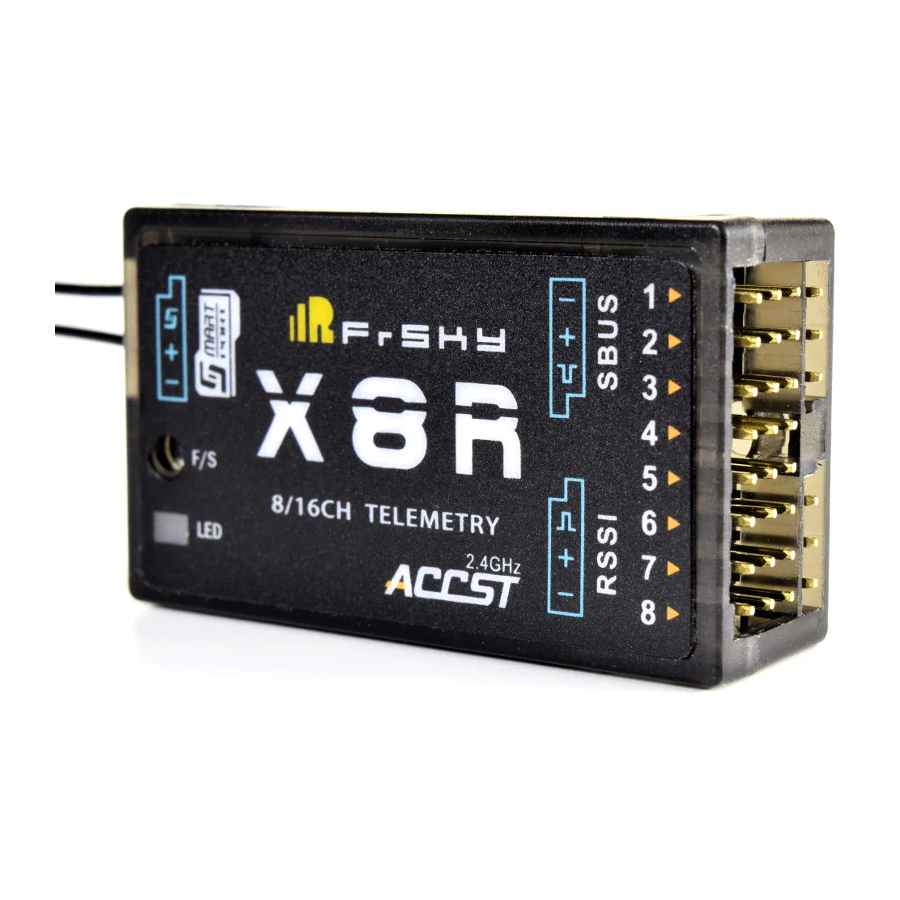

Übersicht
| Grüne LED | Rote LED | Status |
| AN | Blinkt | Binden |
| Blinkt | AUS | Normal |
| AUS | Blinkt | Signalverlust |
| Blinkt zweimal | AUS | Failsafe eingestellt |
Technische Daten
Abmessungen: 46.47×26.78×14.12mm (L × B × H)
Gewicht: 16.6g
Anzahl der Kanäle: 16CH (1~8 Kanäle über herkömmliche Kanalausgänge, 1~16 Kanäle über den SBUS-Port oder zwei X8R kombinieren, um einen 16-Kanal-Empfänger zu bilden)
Mit RSSI PWM Ausgang (0~3.3V)
Betriebsspannungsbereich: 4.0~10V
Betriebsstrom: 100mA@5V
Reichweite: volle Reichweite (>1.5km)
Firmware aktualisierbar
Kompatibilität:
FrSky DFT/DJT/DHT/DHT-U im D_mode
FrSky Taranis X9D Plus/XJT im D8 mode
FrSky Taranis X9D Plus/XJT im D16 mode
Die X8R-EU Version funktioniert nur mit der FrSky Taranis X9D Plus-EU Version/XJT-EU Version im D16-EU mode.
Was ist neu!
- Mehr Kanäle: 1~8 Kanäle über herkömmliche Kanalausgänge, 1~16 Kanäle über den SBUS-Port oder zwei X8R kombinieren, um einen 16-Kanal-Empfänger zu bilden.
- Zwei X8R parallel schalten, um einen 16-Kanal-Empfänger zu bilden.
- Mit RSSI PWM Ausgang (0~3.3V)
- Smart Port aktiviert, wodurch eine bidirektionale Vollduplex-Übertragung realisiert wird.
 Smart Port (S. Port) ist eine von FrSky Electronic Co., Ltd. entwickelte Vollduplex-Digitalschnittstelle für die Signalübertragung. Alle Produkte mit Smart Port (einschließlich XJT-Modul, X8R-Empfänger, neue hublose Sensoren, neues Smart Dashboard usw.) sowie serielle Benutzerdaten und andere Benutzer-Eingabe-/Ausgabegeräte können ohne Einschränkungen hinsichtlich Anzahl oder Reihenfolge mit hoher Übertragungsgeschwindigkeit verbunden werden. |
Bindungsvorgang
Binden ist der Vorgang, bei dem ein bestimmter Empfänger eindeutig einem Sendermodul zugeordnet wird. Ein Sendermodul kann an mehrere Empfänger gebunden werden (nicht gleichzeitig zu verwenden). Ein Empfänger kann nur an ein Sendermodul gebunden werden.
Befolgen Sie die folgenden Schritte, um den Bindungsvorgang abzuschließen.
- Schalten Sie den Sender ein, während Sie die F/S-Taste am Modul gedrückt halten (Informationen zu den Schalterpositionen finden Sie in der Bedienungsanleitung des Moduls). Lassen Sie die Taste los. Die ROTE LED am XJT-Modul blinkt und zeigt an, dass der Sender bereit ist, sich mit dem Empfänger zu verbinden.
- Stellen Sie den X8R-Empfänger in den Bindemodus ein (Einzelheiten siehe Tabelle unten). Die ROTE LED am Empfänger blinkt und zeigt an, dass der Bindungsvorgang abgeschlossen ist.
- Schalten Sie sowohl den Sender als auch den Empfänger aus.
- Schalten Sie den Sender ein und schließen Sie die Batterie an. Die GRÜNE LED am Empfänger zeigt an, dass der Empfänger Befehle vom Sender empfängt. Die Bindung des Empfänger-/Sendermoduls muss nicht wiederholt werden, es sei denn, eines der beiden wird ersetzt.
Hinweis: Nachdem der Bindungsvorgang abgeschlossen ist, schalten Sie die Stromversorgung aus und wieder ein und prüfen Sie, ob der Empfänger tatsächlich vom verbundenen Sender gesteuert wird.
Empfängermodus und Bindungsvorgang
Bitte beachten Sie, dass das Smart Port Protokoll nur im D16 Modus funktioniert.
| X8R Modus | Telemetrie | Kanalausgang | Empfängermodus auswählen & Binden | |
| Gebrückt vor dem Binden (Signalpins) | F/S Taste | |||
| Modus 1(D8) | √ | CH1~CH8 | CH7&CH8 | Batterie an einen beliebigen verfügbaren Kanalausgang anschließen (F/S-Taste am X8R muss nicht gedrückt gehalten werden) |
| Modus 2(D16) | × | CH1~CH8 | CH3&CH4 | Batterie an einen beliebigen verfügbaren Kanalausgang anschließen, während die F/S-Taste am X8R gedrückt gehalten wird |
| Modus 3(D16) | × | CH9~CH16 | CH1&CH2 | |
| Modus 4(D16) | √ | CH9~CH16 | CH1&CH2, CH3&CH4 | |
| Modus 5(D16) | √ | CH1~CH8 | Kein Jumper | |
Wenn Sie zwei X8R kombinieren, um einen 16-Kanal-Empfänger zu erhalten, müssen Sie bei einem der beiden X8R die Telemetrie gemäß obiger Tabelle deaktivieren. Die X8R-EU Version funktioniert nur mit der FrSky Taranis X9D Plus-EU Version/XJT-EU Version im D16-EU mode.
Reichweitenprüfung
Vor jeder Flugsession sollte eine Reichweitenprüfung durchgeführt werden. Reflexionen von nahegelegenen Metallzäunen, Betongebäuden oder Bäumen können sowohl während der Reichweitenprüfung als auch während des Fluges zu Signalverlust führen. Befolgen Sie die folgenden Schritte, um die Reichweitenprüfung durchzuführen.
- Platzieren Sie das Modell mindestens 60 cm (zwei Fuß) über nicht metallisch verunreinigtem Boden (z.B. auf einer Holzbank).
- Die Empfängerantennen sollten im Modell getrennt sein und den Boden nicht berühren.
- Die Modulantenne sollte sich in vertikaler Position befinden.
- Schalten Sie den Sender und den Empfänger ein, drücken Sie die F/S-Taste am XJT-Modul 4 Sekunden lang, um in den Reichweitenprüfmodus zu gelangen. Die ROTE LED erlischt, die GRÜNE LED blinkt schnell. Die effektive Reichweite wird auf 1/30 reduziert (mindestens 30m).
- Entfernen Sie sich vom Modell, während Sie gleichzeitig die Steuerungen am Sender bedienen, um die normale Funktion aller Steuerungen zu bestätigen.
- Drücken Sie die F/S-Taste am XJT-Modul für 1~2 Sekunden, um den Reichweitenprüfmodus zu verlassen. Die ROTE LED leuchtet wieder, was den normalen Betrieb anzeigt.
Failsafe
Failsafe ist eine nützliche Funktion, bei der alle Steuerungen bei Signalverlust für eine bestimmte Zeit in eine voreingestellte Position gebracht werden. Der X8R unterstützt die Failsafe-Funktion für alle Kanäle. Befolgen Sie die folgenden Schritte, um die Failsafe-Positionen für jeden Kanal einzustellen:
- Binden Sie zuerst den Empfänger und schalten Sie sowohl den Sender als auch den Empfänger ein;
- Bewegen Sie die Steuerungen in die gewünschte Failsafe-Position für alle Kanäle;
- Drücken Sie kurz die F/S-Taste am Empfänger (weniger als 1 Sekunde). Die Grüne LED blinkt zweimal und zeigt an, dass die Failsafe-Position im Empfänger eingestellt wurde.
Um die Failsafe-Funktion zu deaktivieren, binden Sie den Empfänger neu.
Es wird empfohlen, Failsafe einzustellen, wenn das System zum ersten Mal verwendet oder der Empfänger neu gebunden wurde. Befolgen Sie die folgenden Schritte, um Failsafe einzustellen.
Option-1. So stellen Sie Failsafe bei Signalverlust auf einen benutzerdefinierten Zustand ein:
- Binden Sie zuerst den Empfänger an das Sendermodul und schalten Sie sowohl den Sender als auch den Empfänger ein;
- Bewegen Sie die Steuerungen in die gewünschte Failsafe-Position für alle Kanäle;
- Drücken Sie kurz die F/S-Taste am Empfänger, und Sie sind fertig.
Option-2. So stellen Sie Failsafe für keine Impulse bei Signalverlust ein:
- Schalten Sie den Sender aus, schalten Sie den Empfänger ein und drücken Sie dann kurz die F/S-Taste am Empfänger.
Hinweis: Wenn Failsafe nicht eingestellt ist, behält Failsafe standardmäßig die letzte Position vor dem Signalverlust bei. In diesem Fall besteht die Gefahr, dass Ihr Modell wegfliegt oder Verletzungen verursacht.
Weitere Details finden Sie im vollständigen Handbuch für den X8R unter www.frsky-rc.com - Download - Handbuch. Sollten Sie weitere Fragen haben, senden Sie bitte E-Mails an den technischen Support von FrSky sales4tech@gmail.com.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
FrSky X8R, X8R-EU - 2.4GHz ACCST Handbuch herunterladen
