FrSky X8R, X8R-EU - Manual de 2.4GHz ACCST

Introducción

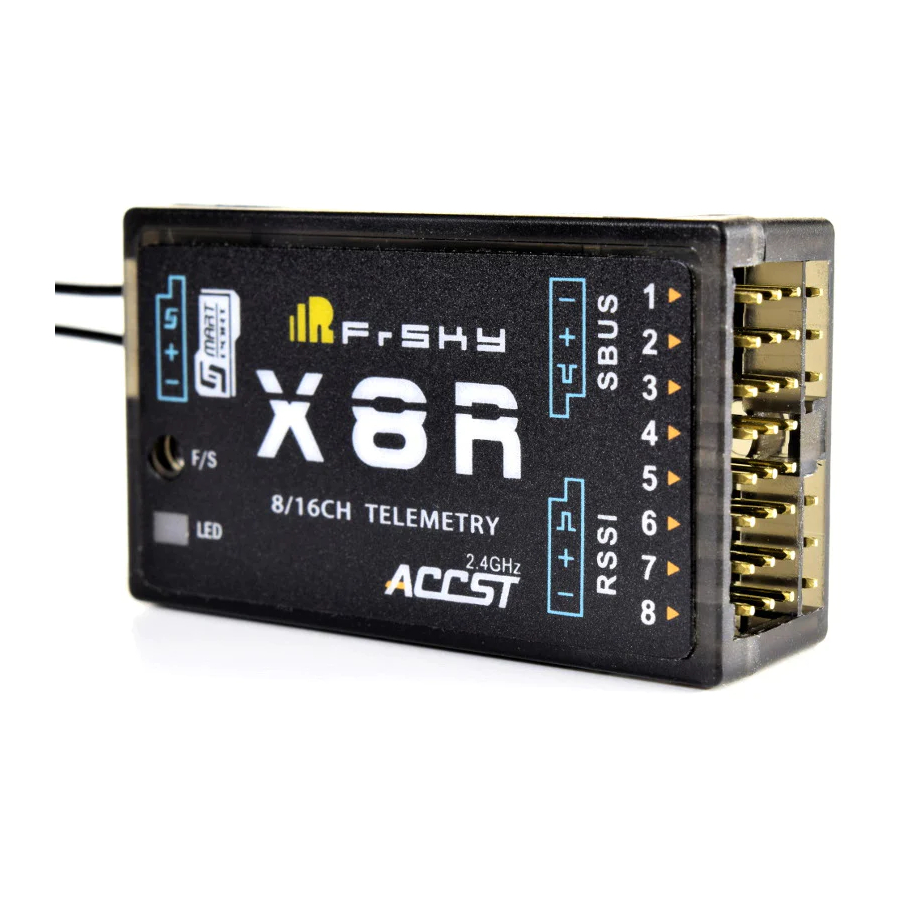

Gracias por adquirir el receptor de telemetría full duplex de 8/16 canales FrSky X8R. Para disfrutar plenamente de los beneficios de este sistema, lea atentamente el manual de instrucciones y configure el dispositivo como se describe a continuación.

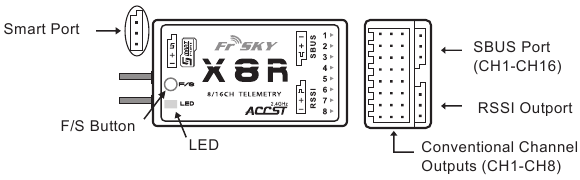

Visión general

Especificaciones

Dimensión: 46.47×26.78×14.12mm (L × W × H)
Peso: 16.6g
Número de canales: 16CH (1~8 canales de salidas de canal convencionales, 1~16 canales del puerto SBUS o combine dos X8R para convertirse en un receptor de 16 canales)
Con salida PWM RSSI (0~3.3V)
Rango de voltaje de funcionamiento: 4.0~10V
Corriente de funcionamiento: 100mA@5V
Rango de funcionamiento: rango completo (>1.5km)
Firmware actualizable

Compatibilidad:

FrSky DFT/DJT/DHT/DHT-U en modo D_
FrSky Taranis X9D Plus/XJT en modo D8
FrSky Taranis X9D Plus/XJT en modo D16
La versión X8R-EU solo funciona con la versión FrSky Taranis X9D Plus-EU/versión XJT-EU en modo D16-EU.

¡Qué hay de nuevo!

• Más número de canales: 1~8 canales de salidas de canal convencionales, 1~16 canales del puerto SBUS o combine dos X8R para convertirse en un receptor de 16 canales.
• Paralelo dos X8R para convertirse en un receptor de 16 canales.
• Con salida PWM RSSI (0~3.3V)
• Smart Port habilitado, realizando transmisión full duplex bidireccional.

Smart Port (S. Port) es una interfaz de transmisión digital full duplex de cable de señal desarrollada por FrSky Electronic Co., Ltd. Todos los productos habilitados con Smart Port (incluidos el módulo XJT, el receptor X8R, los nuevos sensores sin concentrador, el nuevo Smart Dashboard, etc.), los datos de usuario del puerto serie y otros dispositivos de entrada/salida de usuario se pueden conectar sin limitaciones de números o secuencias a una alta velocidad de transmisión.

Procedimiento de vinculación

La vinculación es el proceso de asociar de forma única un receptor en particular a un módulo transmisor. Un módulo transmisor se puede vincular a varios receptores (no para ser utilizados simultáneamente). Un receptor solo se puede vincular a un módulo transmisor.

Siga los pasos a continuación para finalizar el procedimiento de vinculación.

1. Encienda el transmisor mientras mantiene presionado el botón F/S en el módulo (consulte el manual de instrucciones del módulo para conocer las posiciones de los interruptores). Suelte el botón. El LED ROJO del módulo XJT parpadeará, lo que indica que el transmisor está listo para vincularse al receptor.
2. Configure el receptor X8R en modo de vinculación (consulte la tabla a continuación para obtener más detalles). El LED ROJO del receptor parpadeará, lo que indica que el proceso de vinculación se ha completado.
3. Apague tanto el transmisor como el receptor.
4. Encienda el transmisor y conecte la batería. El LED VERDE del receptor indica que el receptor está recibiendo comandos del transmisor. No será necesario repetir la vinculación del módulo receptor/transmisor, a menos que se reemplace uno de los dos.

Nota: Una vez que se complete el procedimiento de vinculación, reinicie la alimentación y verifique si el receptor está realmente bajo el control del transmisor vinculado.

Modo de receptor y operación de vinculación

Tenga en cuenta que el protocolo Smart Port solo se ejecuta en modo D16.

Cuando combine dos X8R para convertirse en un receptor de 16CH, debe deshabilitar la telemetría en uno de los dos X8R como se muestra en la tabla anterior. La versión X8R-EU solo funciona con la versión FrSky Taranis X9D Plus-EU/versión XJT-EU en modo D16-EU.

Comprobación de alcance

Se debe realizar una comprobación de alcance previa al vuelo antes de cada sesión de vuelo. Los reflejos de las vallas metálicas cercanas, los edificios de hormigón o los árboles pueden provocar la pérdida de señal tanto durante la comprobación de alcance como durante el vuelo. Siga los pasos a continuación para realizar la comprobación de alcance.

1. Coloque el modelo al menos a 60 cm (dos pies) por encima del suelo no contaminado con metal (por ejemplo, en un banco de madera).
2. Las antenas del receptor deben estar separadas en el modelo y no deben tocar el suelo.
3. La antena del módulo debe estar en posición vertical.
4. Encienda el transmisor y el receptor, presione el botón F/S en el módulo XJT durante 4 segundos para ingresar al modo de comprobación de alcance, el LED ROJO se apagará, el LED VERDE parpadeará rápidamente. La distancia efectiva se reducirá a 1/30 (al menos 30 m).
5. Aléjese del modelo mientras opera simultáneamente los controles en el transmisor para confirmar el funcionamiento normal de todos los controles.
6. Presione el botón F/S en el módulo XJT durante 1~2 segundos para salir del modo de comprobación de alcance, el LED ROJO volverá a encenderse, lo que indica que el funcionamiento normal ha vuelto.

Failsafe

Failsafe es una función útil en la que todos los controles se mueven a una posición preestablecida cada vez que la señal de control se pierde durante un período de tiempo. X8R es compatible con la función failsafe para todos los canales. Siga los pasos a continuación para establecer las posiciones failsafe para cada canal:

1. Vincule el receptor primero y encienda tanto el transmisor como el receptor;
2. Mueva los controles a la posición failsafe deseada para todos los canales;
3. Presione brevemente el botón F/S en el receptor (menos de 1 segundo). El LED verde parpadeará dos veces, lo que indica que la posición failsafe se ha establecido en el receptor.

Para deshabilitar la función failsafe, vuelva a vincular el receptor.
Se recomienda configurar Failsafe cuando el sistema se utiliza por primera vez o cuando el receptor se ha vuelto a vincular. Siga los pasos a continuación para configurar failsafe.

Opción 1.Cómo configurar failsafe a un estado determinado por el usuario en caso de pérdida de señal:

1. Vincule primero el receptor al módulo transmisor y encienda tanto el transmisor como el receptor;
2. Mueva los controles a la posición failsafe deseada para todos los canales;
3. Presione brevemente el botón F/S en el receptor y listo.

Opción 2. Cómo configurar failsafe para que no haya pulsos en caso de pérdida de señal:

1. Apague el transmisor, encienda el receptor y luego presione brevemente el botón F/S en el receptor.

Nota: Si no se establece failsafe, el valor predeterminado de failsafe mantendrá la última posición antes de que se pierda la señal. En este caso, existe el riesgo de que su modelo se vuele o cause lesiones.

Para obtener más detalles, consulte el manual completo de X8R en www.frsky-rc.com - Descargar - Manual. Si tiene otras preguntas, envíe correos electrónicos al soporte técnico de FrSky sales4tech@gmail.com.
