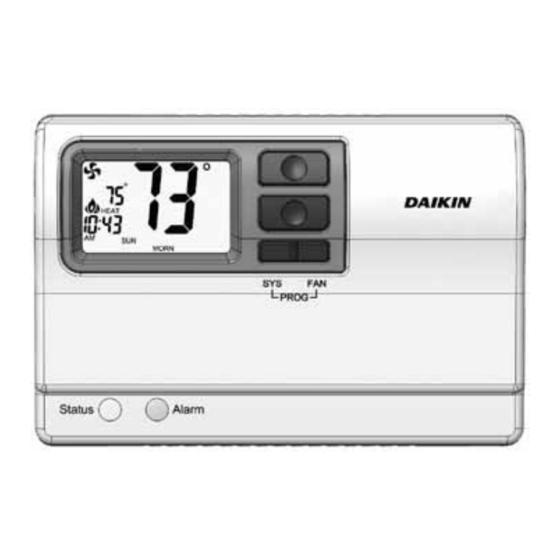

Daikin 910121748 - Dasturlashtiriladigan Elektron Termostat Qo'llanmasi

Xususiyatlar

• 7 kunlik, 5-2 kunlik yoki 5-1-1 kunlik dasturlashtiriladigan
• Sozlanishi mumkin
• 2 bosqichli isitish/2 bosqichli sovutish tizimlari
• Orqa yoritgichli katta displey
• Farengeyt yoki Selsiyni tanlash mumkin
• Holat indikatori chirog'i
• Rele chiqishlari
  (termostatda minimal kuchlanish pasayishi)
• Masofaviy sensor bilan mos keladi

Qismlar diagrammasi

Belgilar tavsifi

Texnik xususiyatlar

Elektr reytingi:

• 24 VAC (18-30 VAC)
• Har bir terminal uchun maksimal 1 amper
• Maksimal umumiy yuk 3 amper

Haroratni nazorat qilish diapazoni: 55°F dan 90°F gacha (13°C dan 32°C gacha)
Aniqllik: ± 1°F (± 0.5°C)
Tizim konfiguratsiyalari: 2 bosqichli isitish, 2 bosqichli sovutish
Vaqt:
Qisqa siklga qarshi: 4 daqiqa (5 soniya davomida OFF rejimiga qaytish orqali qisqa siklga qarshi kechikishni chetlab o'ting)
Orqa yoritish ishlashi: 10 soniya
Ulanishlar: A, L, S1, S2, R, C, W1, Y1, W2, Y2, G, O

Muhim xavfsizlik ma'lumotlari

Termostatni o'rnatish, tozalash yoki olib tashlashdan oldin har doim asosiy quvvat manbaida quvvatni o'chiring.

• Ushbu termostat faqat 24 VAC ilovalari uchun mo'ljallangan; 30 VAC dan yuqori kuchlanishlarda foydalanmang
• Barcha simlar mahalliy va milliy elektr va qurilish qoidalariga muvofiq bo'lishi kerak
• Tashqi harorat 50 darajadan past bo'lganda konditsionerdan foydalanmang; bu sizning A/C tizimingizga zarar etkazishi va shaxsiy jarohatlarga olib kelishi mumkin
• Ushbu termostatdan faqat ushbu qo'llanmada tavsiflanganidek foydalaning

Paket tarkibi/Kerakli asboblar

Paketga quyidagilar kiradi: 910121748 termostat asosda, termostat qopqog'i, simlarni belgilash uchun yorliqlar, vintlar va devor ankerlari, o'rnatish, foydalanish va qo'llash bo'yicha qo'llanma
O'rnatish uchun zarur bo'lgan asboblar: 3/16 dyuymli burg'ulash moslamasi, bolg'a, tornavida

Mavjud termostatni olib tashlash uchun

ELEKTR TOKI URISH XAVFI – Mavjud termostatni olib tashlashdan oldin sug'urta qutisini olib tashlash yoki tegishli o'chirgichni OFF holatiga o'tkazish orqali asosiy xizmat panelidagi quvvatni o'chiring.

1. Sug'urta qutisini olib tashlash yoki tegishli o'chirgichni o'chirish orqali isitish va sovutish tizimiga quvvatni o'chiring.
2. Eski termostatning qopqog'ini olib tashlang. Bu simlarni ochib berishi kerak.
3. Simlarni olib tashlashdan oldin mavjud simlarni biriktirilgan sim yorliqlari bilan belgilang.
4. Simlarni belgilagandan so'ng, simlarni sim terminallaridan olib tashlang.
5. Mavjud termostat asosini devordan olib tashlang.
6. Ushbu termostatni qanday o'rnatish bo'yicha ko'rsatmalar uchun quyidagi bo'limga qarang.

Qurilmani o'rnatish uchun

ELEKTR TOKI URISH XAVFI – Mavjud termostatni olib tashlashdan oldin sug'urta qutisini olib tashlash yoki tegishli o'chirgichni OFF holatiga o'tkazish orqali asosiy xizmat panelidagi quvvatni o'chiring.

Termostatni o'rnatish mahalliy va milliy qurilish va elektr qoidalariga va farmoyishlarga muvofiq bo'lishi kerak.

Eslatma: Termostatni poldan taxminan besh fut balandlikda o'rnating. Termostatni tashqi devorga, to'g'ridan-to'g'ri quyosh nuriga, eshik orqasiga yoki shamollatish teshigi yoki kanal ta'sir qiladigan joyga o'rnatmang.

1. Sug'urta qutisini olib tashlash yoki tegishli o'chirgichni o'chirish orqali isitish va sovutish tizimiga quvvatni o'chiring.
2. Qopqoqni olib tashlash uchun yuqori qismidagi chokni asta torting.
3. Termostat asosini uni o'rnatishni rejalashtirgan devorga qo'ying (simlar termostat asosidagi sim teshigidan o'tishiga ishonch hosil qiling).
4. O'rnatish teshiklarining joylashuvini belgilang.
5. Termostat asosi va qopqog'ini ish joyidan uzoqroqqa qo'ying.
6. 3/16 dyuymli burg'ulash moslamasidan foydalanib, o'rnatish uchun belgilagan joylarga teshiklar oching.
7. Ta'minlangan ankerlarni o'rnatish teshiklariga urish uchun bolg'adan foydalaning.
8. Termostat asosini o'rnatish teshiklari bilan tekislang va boshqaruv simlarini issiqlik kirish to'sig'idagi tirqishdan va sim teshigiga o'tkazing.
9. Termostat asosini devorga o'rnatish uchun ta'minlangan vintlardan foydalaning.
10. Striplangan, belgilangan simlarni mos keladigan sim terminallariga joylashtiring.

    Simlarning ochiq qismi boshqa simlarga tegmasligiga ishonch hosil qiling.
11. To'g'ri ulanishga ishonch hosil qilish uchun simni asta torting. Har bir simning to'g'ri terminalga ulanganligini ikki marta tekshiring.
12. Asosiy xizmat panelidagi tizimga quvvatni yoqing.
13. Termostatni sizda mavjud bo'lgan tizim turiga mos ravishda sozlang.
14. Qopqoqni joyiga bosish orqali termostatga qaytaring.
15. "Termostatni sinovdan o'tkazish" da tavsiflanganidek, termostatning ishlashini sinab ko'ring.

Simlar diagrammasi

WSHP Asosiy boshqaruv paneli terminallari TB1 va TB2

Masofaviy sensorni o'rnatish (ixtiyoriy)

S1 va S2 terminallari ichki masofaviy sensor uchun ishlatilishi mumkin.
Ichki masofaviy sensor xona haroratini boshqa joyda o'qish uchun ishlatiladi. Bu termostat ideal joyda o'rnatilmagan hollarda foydalidir. Masofaviy sensor P/N 910116773.

1. Masofaviy sensor korpusidan qopqoqni olib tashlang.
2. Masofaviy sensorni o'rnatish uchun mos joyni tanlang.
3. Ta'minlangan apparat yordamida masofaviy sensor blokini o'rnating.
4. Masofaviy sensor va termostat o'rtasida ikki simli ekranlangan simni o'rnating. Ekranlangan sim tavsiya etiladi.
   Qilmang masofaviy sensor simini boshqa simlar bilan trubkada o'tkazing.


• 1-sim termostatdagi S1 terminali va masofaviy sensordagi S1 terminali o'rtasida o'tishi kerak
• 2-sim termostatdagi S2 terminali va masofaviy sensordagi S2 terminali o'rtasida o'tishi kerak
• Simning ekranini termostatdagi S2 terminaliga ulang

5. Termostatni masofaviy ichki sensor bilan ishlashga sozlang (9-konfiguratsiya rejimi sozlamalariga qarang).

Masofaviy sensor:
(Ixtiyoriy masofaviy sensor uchun Daikin bilan bog'laning.)

Eslatma: Masofaviy yoki tashqi sensor ko'rsatkichini bir vaqtning o'zida Pastga va SYS tugmalarini bosish orqali ko'rish mumkin.

Terminal belgilarining tavsifi

R – 24 VAC issiq
C – 24 VAC umumiy

W 1 – 1-bosqichli isitish
Y 1 – 1-bosqichli sovutish

W 2 – 2-bosqichli isitish
Y 2 – 2-bosqichli sovutish

G – Fan
A – Signal kiritish

L – Holat kiritish
O – Bekor qilish/qayta o'rnatish

910121748 Chiqish jadvali

	1ST Sovutish	2ND Sovutish	1ST Isitish	2ND Isitish
Isitish/Sovutish	Y1	YI, Y2	W1	W1, W2

910121748 termostat barcha tizimlar uchun sozlanishi mumkin. Konfiguratsiya to'g'ridan-to'g'ri chiqishlarga ta'sir qiladi.
Termostatni tizimingizga to'g'ri sozlash va ulash uchun chiqish jadvalidan foydalaning.

Konfiguratsiya rejimi

Konfiguratsiya rejimi 910121748 ni isitish/sovutish tizimingizga moslashtirish uchun ishlatiladi. 910121748 ni sozlash uchun quyidagi amallarni bajaring:

1. 910121748 ning OFF rejimida ekanligini tekshiring.
   O'chirish rejimi ko'rsatilguncha SYS (chap) tugmasini bosing.

2. Termostatning yuqori qismidagi burchaklardan birining yonidan asta tortib, termostatning qopqog'ini olib tashlang.
3. 910121748 OFF rejimida bo'lganda CONFIG tugmasini 1 soniya bosib turing.


Har bir ekrandagi sozlamalarni o'zgartirish uchun yuqoriga yoki pastga tugmasini bosing.

Keyingi ekranga o'tish uchun o'ng tugmasini bosing.
Eslatma: Chap tugmani bosish sizni oldingi ekranga qaytaradi.

Konfiguratsiya rejimidan chiqish uchun CONFIG tugmasini 1 soniya bosib turing.

Konfiguratsiya rejimi sozlamalari

Konfiguratsiya rejimi uchun sozlash ekranlari quyidagicha:

1. Harorat shkalasi (F yoki C)
   Farengeyt yoki Selsiyni tanlang.
   Tanlash uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

2. 1-bosqichli harorat differentsiali (1°F dan 5°F gacha) (0.5°C dan 2.5°C gacha)
   "Belgilangan nuqta" haroratingiz va "yoqish" haroratingiz o'rtasidagi darajalar sonini o'rnating.
   Differentsial qiymatni o'rnatish uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

3. 2- bosqichli harorat differentsiali (1°F dan 5°F gacha) (0.5°C dan 2.5°C gacha)
   1-bosqich qachon yoqiladi va 2-bosqich qachon yoqiladi o'rtasidagi darajalar sonini o'rnating.
   Differentsial qiymatni o'rnatish uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

4. Bosqichli o'chirilgan chiqishlar
   Isitish va sovutish uchun chiqishlar mustaqil ravishda o'chiriladimi yoki bir vaqtning o'zida qondiriladimi, tanlang.
   1 = chiqishlar mustaqil ravishda o'chiriladi
   0 = chiqishlar bir vaqtning o'zida o'chiriladi
   O'rnatish uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

5. Minimal o'lik zona (1°F dan 9°F gacha) (1°C dan 5°C gacha)
   Avtomatik almashtirish rejimida isitish belgilangan nuqtasi va sovutish belgilangan nuqtasi o'rtasidagi minimal ajratishni o'rnating.
   O'lik zona qiymatini o'rnatish uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

6. Maksimal isitish belgilangan nuqtasi (55°F dan 90°F gacha) (13°C dan 32°C gacha)
   Ruxsat etilgan maksimal isitish haroratini nazorat qilish uchun sozlang.
   Tanlash uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

7. Minimal sovutish belgilangan nuqtasi (55°F dan 90°F gacha) (13°C dan 32°C gacha)
   Ruxsat etilgan minimal sovutish haroratini nazorat qilish uchun sozlang.
   Tanlash uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

8. Xona haroratining ofseti (+9°F dan -9°F gacha) (+4.5°C dan -4.5°C gacha)
   Ko'rsatilgan xona haroratini haqiqiy xona haroratiga moslashtirish uchun sozlang.
   Eslatma: 0 ga o'rnatilmaganda, ko'rsatiladi.
   Tanlash uchun yuqoriga yoki pastga tugmasini bosing.
   Keyingi ekranga o'tish uchun o'ng tugmasini bosing.

9. Harorat sensori (1-4)
   1. Faqat bortdagi sensor xona haroratini aniqlaydi.
   2. Faqat masofaviy sensor xona haroratini aniqlaydi.
   3. Bortdagi va masofaviy sensorning o'rtacha harorati.
   4. Faqat bortdagi sensor NITE davrigacha ishlatiladi, keyin faqat masofaviy sensor ishlatiladi.


Eslatma: Agar masofaviy sensor bo'lmasa, 1-variantni tanlash kerak.
Tanlash uchun yuqoriga yoki pastga tugmasini bosing.
Konfiguratsiyadan chiqish uchun konfiguratsiya tugmasini ikki soniya bosib turing.

Ishlash tartibi

910121748 - bu dasturlashtiriladigan, qo'lda yoki avtomatik almashtiriladigan, 2 bosqichli isitish, 2 bosqichli sovutish termostatidir. Tashqi haroratni kuzatish uchun tashqi sensor ishlatilishi mumkin.

Termostat xona harorati belgilangan isitish haroratidan past bo'lganda (differensial harorat bo'yicha) isitish moslamasini yoqadi. 910121748 isitishga chaqiruv qondirilganda chiqishni to'xtatadi.

Xona harorati belgilangan sovutish haroratidan yuqori bo'lganda (differensial harorat bo'yicha) sovutish moslamasi yoqiladi. 910121748 sovutishga chaqiruv qondirilganda chiqishni to'xtatadi.

910121748 beshta mumkin bo'lgan ish rejimiga ega: OFF (o'chirilgan), Heat (isitish), Cool (sovutish), Heat & Cool (isitish va sovutish) va Program (dastur) rejimi. O'chirilgan rejimda termostat isitish yoki sovutish moslamalarini yoqmaydi. Qo'lda fan tugmasi yordamida barcha ish rejimlarida yoqilishi mumkin. Isitish rejimida termostat isitish tizimini boshqaradi. Sovutish rejimida termostat sovutish tizimini boshqaradi. Isitish va sovutish rejimida termostat ham isitish, ham sovutish tizimlarini boshqaradi. Dastur rejimida termostat avtomatik ravishda belgilangan dastur tomonidan boshqariladi. Dastur rejimi isitish rejimi, sovutish rejimi yoki isitish va sovutish rejimi bilan ishlashi mumkin. Soat displeyi isitish va sovutish rejimi uchun belgilangan harorat displeyi bilan almashinadi.

Dastur jadvalini belgilangan haroratni o'zgartirish orqali bekor qilish mumkin (yuqoriga yoki pastga tugmasi). Bu 910121748 termostatini 2 soatlik vaqtinchalik ushlab turish rejimiga o'tkazadi. 2 soatdan so'ng u avtomatik ravishda dastur jadvaliga qaytadi.

Dasturlashtiriladigan fan funksiyasi Program (dastur) rejimida havoni qayta aylantirish uchun ishlatilishi mumkin. U dastur jadvalini sozlash vaqtida faollashtiriladi.

YUQORI va PAST tugmalarini bir vaqtning o'zida 2 soniya bosib, keyin ularni qo'yib yuborish termostatning "O" terminalidan 5 soniya davomida chiqishiga olib keladi. Displeyda "Or" ko'rsatiladi. Bu qurilmaning tungi rejimga o'tishiga olib keladi.

YUQORI va PAST tugmalarini bir vaqtning o'zida 5 soniya bosib turish termostatning "O" terminalidan 10 soniya davomida chiqishiga olib keladi. Displeyda "rS" ko'rsatiladi. Bu qurilmaning qayta o'rnatilishiga olib keladi.

Tugma funksiyalari

UP (yuqoriga) – Vaqtni, belgilangan haroratni oshirish va konfiguratsiya sozlamalarini sozlash uchun ishlatiladi.
DOWN (pastga) – Vaqtni, belgilangan haroratni kamaytirish va konfiguratsiya sozlamalarini sozlash uchun ishlatiladi.
SYS (chap) – OFF (o'chirilgan), HEAT (isitish), COOL (sovutish) va AUTO (avtomatik) almashtirish rejimlari o'rtasida o'zgartirish uchun ishlatiladi
FAN (o'ng) – Ichki fanni yoqish va o'chirish uchun ishlatiladi.
PROG (SYS va FAN) – Dastur operatsiyasidan qo'lda operatsiyaga o'tish uchun ishlatiladi.
DOWN (pastga) va SYS – Agar masofaviy sensor ulangan bo'lsa, tashqi masofaviy haroratni ko'rsatish uchun bir vaqtning o'zida bosiladi.
UP (yuqoriga) va DOWN (pastga) – Tungi rejimni bekor qilish yoki qurilmani qayta o'rnatish uchun ishlatiladi.

Ishlash rejimlari

910121748 uchun beshta mumkin bo'lgan ish rejimi mavjud. Off (o'chirilgan), Cool (sovutish), Heat (isitish) va Cool & Heat (sovutish va isitish) rejimlari SYS (chap) tugmasini bosish orqali amalga oshiriladi. Program (dastur) rejimi SYS (chap) va FAN (o'ng) tugmalarini bir vaqtning o'zida bosish orqali amalga oshiriladi.

OFF Mode (O'chirilgan rejim)

• Bu rejimda termostat isitish yoki sovutish moslamalarini yoqmaydi
  Eslatma: Ichki fanni har bir ish rejimida FAN (o'ng) tugmasini bosish orqali qo'lda yoqish mumkin. Displeyda FAN so'zi ko'rsatiladi va fan belgisi fan ishlayotganda paydo bo'ladi.


Heat Mode (Isitish rejimi)

• Bu rejimda termostat isitish tizimini boshqaradi. Isitish chiqqanda, displeyda olov belgisi paydo bo'ladi.


Cool Mode (Sovutish rejimi)

• Bu rejimda termostat sovutish tizimini boshqaradi. Sovutish chiqqanda, displeyda qor parchasi belgisi paydo bo'ladi.


Cool and Heat Mode (Sovutish va isitish rejimi) (Avtomatik almashtirish)

• Bu rejimda termostat sovutish va isitish tizimlarini boshqaradi, zarur bo'lganda avtomatik ravishda biridan ikkinchisiga o'tadi.
• Sovutish va isitish rejimida vaqt displeyi har 10 soniyada belgilangan harorat bilan almashinadi.


Program Mode (Dastur rejimi)

• Bu rejimda dastur funksiyasi yoqilgan (PROG ko'rsatiladi) va termostat avtomatik ravishda belgilangan dastur jadvali tomonidan boshqariladi. Dastur rejimi isitish rejimi, sovutish rejimi yoki isitish va sovutish rejimi bilan ishlashi mumkin. Dastur jadvalini belgilangan haroratni o'zgartirish orqali bekor qilish mumkin (yuqoriga yoki pastga tugmasi). 2 soatdan so'ng dastur jadvali avtomatik ravishda tiklanadi. Dastur jadvaliga qo'lda qaytish uchun PROG tugmasini ikki marta bosing.


Qurilmani sinovdan o'tkazish

Termostat sozlangandan so'ng, uni yaxshilab sinovdan o'tkazish kerak.

Tashqi harorat 50 darajadan past bo'lganda, konditsioner tizimini quvvatlantirmang. Bu uskunaning shikastlanishiga yoki shaxsiy jarohatga olib kelishi mumkin.

Isitish testi

1. Isitish rejimi ko'rsatilguncha SYS (chap) tugmasini bosing.
2. Belgilangan haroratni xona haroratidan 5 daraja yuqori qilib sozlang.
3. Isitish bir necha soniya ichida yoqilishi kerak.
4. Belgilangan haroratni xona haroratidan 2 daraja pastga sozlang va isitish o'chishi kerak. Sizning tizimingizda fan kechikishi bo'lishi mumkin.


Sovutish testi

1. Sovutish rejimi ko'rsatilguncha SYS (chap) tugmasini bosing.
2. Belgilangan haroratni xona haroratidan 5 daraja pastga sozlang.
3. A/C bir necha soniya ichida yoqilishi kerak.
4. Belgilangan haroratni xona haroratidan 2 daraja yuqoriga sozlang va A/C o'chishi kerak. Sizning tizimingizda fan kechikishi bo'lishi mumkin.


Fan testi

1. FAN (o'ng) tugmasini bosing. Fan ko'rsatiladi. Ichki fan YOQILADI.

2. FAN (o'ng) tugmasini bosing. Ichki fan O'CHADI.

Vaqt va haftaning kunini sozlash

Dastur jadvalingiz to'g'ri ishlashi uchun vaqt va haftaning kunini sozlash kerak.

1. OFF (o'chirilgan) rejimda bo'lguningizcha SYS (chap) tugmasini bosing.
2. PROG tugmasini (SYS (chap) va FAN (o'ng) tugmalari bir vaqtning o'zida bosilgan) 6 soniya davomida bosib turing.
3. Vaqt ko'rsatiladi (soat miltillaydi).
   Soatni sozlash uchun yuqoriga yoki pastga tugmasini bosing.

4. Daqiqalarni tanlash uchun FAN (o'ng) tugmasini bir marta bosing (daqiqalar miltillaydi).
   Daqiqalarni sozlash uchun yuqoriga yoki pastga tugmasini bosing.

5. Haftaning kunini tanlash uchun FAN (o'ng) tugmasini bir marta bosing (BUGUN miltillaydi).
   Haftaning joriy kunini tanlash uchun yuqoriga yoki pastga tugmasini bosing.

   Eslatma: Istalgan vaqtda oldingi ekranga qaytish uchun SYS (chap) tugmasini bosing yoki keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing.

Qiymatlarni xotiraga qulflash va OFF (o'chirilgan) rejimiga qaytish uchun PROG tugmasini 2 soniya davomida bosing yoki dasturlashga kirish uchun FAN (o'ng) tugmasini bir marta bosing.

Dasturlash

Dasturga umumiy nuqtai
910121748 dasturlashtiriladigan termostat haftaning har bir kuni uchun sozlanishi mumkin bo'lgan to'rtta davrga ega (MORN, DAY, EVE, NITE). Har bir davrning boshlanish vaqti, isitish harorati, sovutish harorati va dasturlashtiriladigan fan opsiyasi bo'ladi. 910121748 sizning dasturingizdagi har bir davr uchun tanlagan maxsus shartlarni saqlab, kun va vaqtni kuzatib boradi.

Dastur jadvalini sozlash:

1. OFF (o'chirilgan) rejimda bo'lguningizcha SYS (chap) tugmasini bosing.
2. PROG tugmasini (SYS va FAN tugmalari bir vaqtning o'zida bosilgan) 6 soniya davomida bosib turing.

3. FAN (o'ng) tugmasini 3 marta bosing.
4. SUN dan SAT gacha miltillaydi.

Ushbu ekrandan sizda 2 ta variant bor:

1. Bir vaqtning o'zida barcha 7 kunni dasturlashni boshlash uchun FAN (o'ng) tugmasini bosing yoki
2. Boshqa dasturlash variantlarini ko'rish uchun yuqoriga tugmasini bosing.
   Eslatma: Displeyda ko'rsatilgan haftaning kunlari bir vaqtning o'zida dasturlashtiriladi. Ekranlar quyida keltirilgan.


Ekran 1	SUN	MON	TUE	WED	THU	FRI	SAT
Ekran 2		MON	TUE	WED	THU	FRI
Ekran 3		MON
Ekran 4			TUE
Ekran 5				WED
Ekran 6					THU
Ekran 7						FRI
Ekran 8	SUN						SAT
Ekran 9							SAT
Ekran 10	SUN

Yuqoridagi ekranlarning istalganidan dastur jadvalingizni kiritishni boshlash uchun FAN (o'ng) tugmasini bosishingiz mumkin. Displeyda ko'rsatilgan kunlar bir vaqtning o'zida dasturlashtiriladi.

FAN (o'ng) tugmasi bosilgandan so'ng, MORN miltillaydi.
Boshqa davrni tanlash uchun yuqoriga yoki pastga tugmasini ishlating (MORN, DAY, EVE, NITE).

Keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing. O'tish vaqti soat miltillaydi.
Boshqa soatni tanlash uchun yuqoriga yoki pastga tugmasini ishlating.

Keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing. O'tish vaqti daqiqalar miltillaydi.
Boshqa daqiqalarni tanlash uchun yuqoriga yoki pastga tugmasini ishlating.

Keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing. Isitish uchun belgilangan harorat ko'rsatiladi.
Isitish uchun belgilangan haroratni sozlash uchun yuqoriga yoki pastga tugmasini ishlating.

Keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing. Sovutish uchun belgilangan harorat ko'rsatiladi.
Sovutish uchun belgilangan haroratni sozlash uchun yuqoriga yoki pastga tugmasini ishlating.

Keyingi ekranga o'tish uchun FAN (o'ng) tugmasini bosing. Dasturlashtiriladigan fan ekrani ko'rsatiladi.
Tanlash uchun yuqoriga yoki pastga tugmasini ishlating:

Tanlang:
Off (o'chirilgan) – Dasturlashtiriladigan fan o'chirilgan
On (yoqilgan) – Ichki fan doimiy ravishda yoqilgan
Eslatma: Dasturlashtiriladigan fan faqat Dastur rejimida ishlaydi.

Kuniga to'rtta davrni dasturlash uchun yuqoridagi amallarni takrorlang.

Dastur jadvali tugagandan so'ng, OFF (o'chirilgan) rejimiga qaytish uchun PROG tugmasini (SYS va FAN tugmalari bir vaqtning o'zida bosilgan) 2 soniya davomida bosib turing.

Zavodda oldindan dasturlash

910121748 quyidagi jadval bilan oldindan dasturlangan holda keladi:

DUSHANBA dan YAKSHANBAGacha	MORN	6:00 AM	DAY	8:00 AM	EVE	6:00 PM	NITE	10:00 PM
	HEAT	70°F	HEAT	62°F	HEAT	70°F	HEAT	62°F
	COOL	78°F	COOL	85°F	COOL	78°F	COOL	82°F
	FAN	Off (o'chirilgan)	FAN	Off (o'chirilgan)	FAN	Off (o'chirilgan)	FAN	Off (o'chirilgan)

DUSHANBA dan YAKSHANBAGacha

MORN	6:00 AM
HEAT	70°F
COOL	78°F
FAN	Off (o'chirilgan)
DAY	8:00 AM
HEAT	62°F
COOL	85°F
FAN	Off (o'chirilgan)
EVE	6:00 PM
HEAT	70°F
COOL	78°F
FAN	Off (o'chirilgan)
NITE	10:00 PM
HEAT	62°F
COOL	82°F
FAN	Off (o'chirilgan)

Shaxsiy dastur jadvali

Sozlamalaringizni yozib olish uchun quyidagi shaxsiy dastur jadvalidan foydalaning:

Nosozliklarni bartaraf etish

Simptom (Belgi)	Yechim (Remedy)
Displey yo'q	Termostatda 24 VAC borligini tekshiring; 24 VAC bo'lmaganda displey o'chadi. Uzoq muddatli elektr uzilishidan keyin vaqt va hafta kunini qayta o'rnatish kerak.
Termostatning barcha tugmalari ishlamaydi	24 VAC borligini tekshiring; 24 VAC bo'lmaganda qurilma bloklanadi.
Birinchi tugmani bosish bilan javob yo'q	Birinchi tugmani bosish faqat orqa yorug'likni yoqadi.
Dastur jadvali noto'g'ri vaqtda faollashadi	Termostatda o'rnatilgan vaqtni (AM/PM) tekshiring (Vaqtni sozlash bo'limiga qarang).
Termostat juda tez-tez yoqilib o'chadi	Harorat farqini sozlang (Konfiguratsiya rejimi sozlamalari 2 va 3 ga qarang).
Termostat dasturga amal qilmaydi	U dastur rejimida (PROG ko'rsatiladi) ishlayotganligini tekshiring; vaqtni (AM/PM) tekshiring; 2 soatlik dasturni bekor qilish rejimida ekanligini tekshiring.
Fan doimiy ravishda ishlaydi	Fanni o'chirish uchun FAN (o'ng) tugmasini bosing.
Fan vaqti-vaqti bilan yoqiladi	Dastur rejimi: Dastur jadvalida dasturlashtiriladigan fan sozlamalarini tekshiring.
Holat indikatori yonib turibdi	WSHP holati miltillovchi kodi
Xona harorati to'g'ri emas	Termostatni kalibrlang (Konfiguratsiya rejimi sozlamasi 8 ga qarang). Agar masofaviy sensor ishlatilsa, S1 va S2 terminal ulanishlarini tekshiring.
xona harorati o'rniga displeyda	Agar ishlatilsa, S1 va S2 terminallarida yomon ulanishni tekshiring (Konfiguratsiya rejimi sozlamasi 9 ga qarang).
Isitish yoki sovutish ishlamayapti	Simlarni to'g'ri ulanganligini tekshiring, terminal blokida yaxshi ulanish borligini tekshirish uchun har bir simni ehtiyotkorlik bilan torting.
Signal chirog'i yonib turibdi	Qurilma signal blokirovkasi holatida
Yuqorida ko'rsatilmagan muammo	Reset (Qayta o'rnatish) tugmasini bir marta bosing*

* Reset Button Function (Qayta o'rnatish tugmasining vazifasi): Vaqt va kun qayta o'rnatiladi, konfiguratsiya va dastur sozlamalari o'zgarishsiz qoladi.

Sotuvdan keyingi xizmatlar

Mahalliy ehtiyot qismlar ofisingizni topish uchun www.DaikinApplied.com saytiga tashrif buyuring yoki 800-37PARTS (800-377-2787) raqamiga qo'ng'iroq qiling. Mahalliy xizmat ko'rsatish ofisingizni topish uchun www.DaikinApplied.com saytiga tashrif buyuring yoki 800-432-1342 raqamiga qo'ng'iroq qiling. Ushbu hujjat chop etilgan paytdagi eng so'nggi mahsulot ma'lumotlarini o'z ichiga oladi. Eng so'nggi mahsulot ma'lumotlari uchun www.DaikinApplied.com saytiga o'ting.

Daikin Training and Development (Daikin o'quv va rivojlanish markazi)
Endi siz zamonaviy, samarali Daikin uskunalariga sarmoya kiritdingiz, unga g'amxo'rlik qilish yuqori ustuvorlikka ega bo'lishi kerak. Barcha Daikin HVAC mahsulotlari bo'yicha o'quv ma'lumotlari uchun www.DaikinApplied.com saytiga tashrif buyuring va Training (O'quv) tugmasini bosing yoki 540-248-9646 raqamiga qo'ng'iroq qiling va O'quv bo'limini so'rang.

ISO sertifikatlangan korxonada ishlab chiqarilgan mahsulotlar.

www.DaikinApplied.com

Manbalar

• Daikin Applied | Commercial HVAC | Ichki havo sifatini yaxshilash uchun yechimlar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Daikin 910121748 - Dasturlashtiriladigan Elektron Termostat Qo'llanmasi ni yuklab olish

Mavjud tillar
