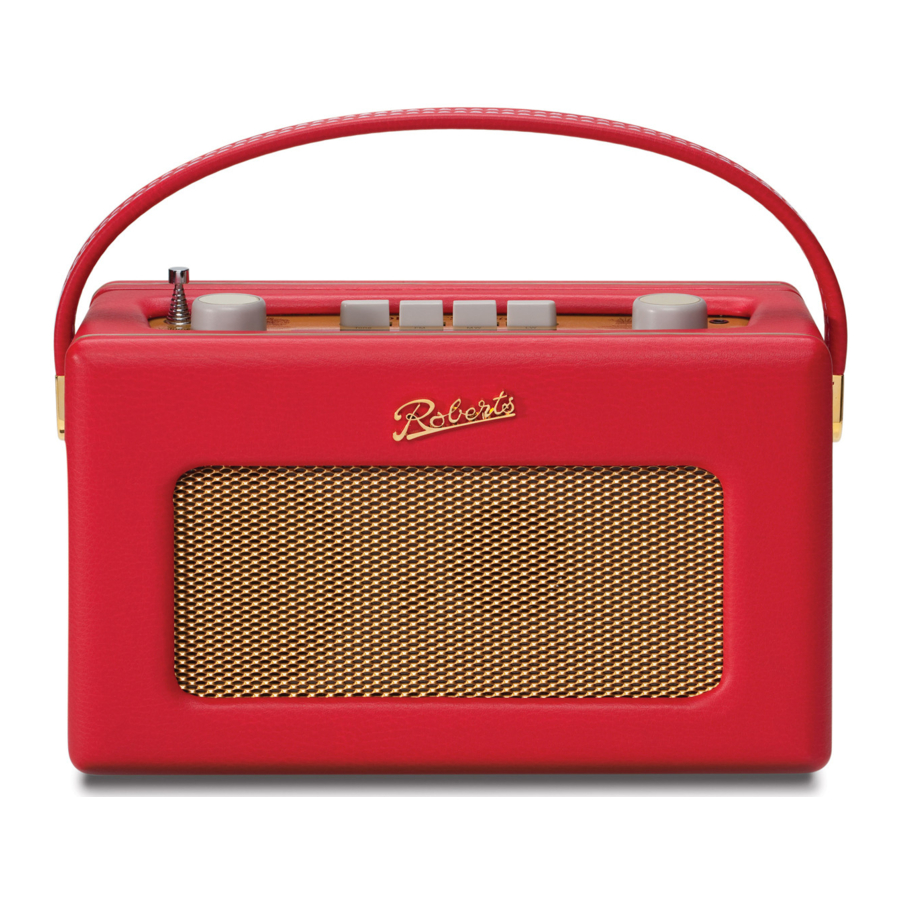

Roberts Revival qo'llanmasi

Boshqaruv elementlari

Yuqori panel

1. Yoqish/o'chirish va ovoz balandligini boshqarish
2. Ohangni boshqarish tugmasi
3. To'lqin diapazoni tugmalari
4. Quloqchin uchun uyacha
5. Sozlashni boshqarish
6. Shkala

Orqa tomon

7. DC in uyacha
8. Teleskopik antenna

Batareya bilan ishlash

1. Radioingizning orqa qopqog'ini mahkamlaydigan qulfni bo'shating.
2. Bo'limdagi joylarga to'rtta LR20 (D o'lchami) batareyasini joylashtiring. Batareyalarning barchasi batareya bo'limi ichida ko'rsatilgandek to'g'ri polarit bilan joylashtirilishiga ishonch hosil qiling. Orqa qopqoqni yoping va qulfni mahkamlang.
3. Quvvatning kamayishi, buzilish va "tutulish" ovozi bularning barchasi shuni anglatadiki batareyalarni almashtirish kerak bo'lishi mumkin.
4. Agar radio uzoq vaqt davomida ishlatilmasa, unda batareyalarni radiodan chiqarib tashlash tavsiya etiladi.
   Biz tejamkorlik uchun radioni imkon qadar AC adapteri orqali ishlatishni, batareya bilan ishlashni faqat vaqti-vaqti bilan yoki kutish rejimida ishlatishni tavsiya qilamiz.

AC adapteridan foydalanish

1. Adapter vilkasini radioingizning orqa tomonidagi DC in uyachasiga joylashtiring.
2. Adapterni standart 13A rozetkaga ulang. Adapter ishlatilganda batareyalar avtomatik ravishda uziladi.
   AC adapteri ishlatilmayotganda elektr tarmog'idan va radiodan uzilishi kerak.

Radio bilan ishlash

Sizning radioingiz sizga tanlagan dasturni tanlash imkonini berish uchun uchta to'lqin diapazoni bilan jihozlangan. FM diapazoni tashqi teleskopik antennadan foydalanadi, uni eng yaxshi qabul qilish uchun to'liq uzaytirish va aylantirish kerak. MW va LW diapazonlari yo'naltirilgan ichki antenna orqali qabul qilinadi. Eng yaxshi qabul qilishga erishish uchun radioni aylantirish kerak bo'lishi mumkin.

1. Ovoz balandligini boshqarish (volume control) ni soat yo'nalishi bo'yicha burab, bosilgan ovoz eshitilguncha radioni yoqing.
2. Talab qilinganidek FM MW yoki LW uchun tegishli to'lqin diapazoni tugmasini (waveband button) bosing.
3. Sozlashni boshqarish (tuning control) ni sozlash orqali kerakli dasturga sozlang. MW va LW da sozlash shkalasi kiloherts (kHz) da, FM da esa megahertz (MHz) da belgilanadi.
4. Ovoz balandligi (volume) va ohangni boshqarish (tone controls) ni kerakli ohang va ovoz darajasiga sozlang. Ohangni boshqarish tugmasini bosish yuqori chastotalarni (yuqori tovush) kamaytiradi.

Quloqchinlar

Quloqchinlar yoki naushnik bilan foydalanish uchun 3,5 mm uyacha taqdim etiladi. Vilkani joylashtirish avtomatik ravishda ichki dinamikni o'chiradi.

Displey yoritgichi

1. Radioingiz AC tarmoq yoki batareyalar bilan quvvatlanganda displey yoritgichi har doim yoqiladi.


G'amxo'rlik

Tashqi tozalash uchun faqat yumshoq toza matodan foydalaning. Korpusni tozalash uchun nam matodan foydalaning. Yumshoq sovun yog 'yoki moyni olib tashlashga yordam beradi. Hech qachon kuchli detarjanlar, purkagichli tozalagichlar, abraziv kukunlar, suyultirgichlar yoki erituvchilardan foydalanmang, chunki ular radioga zarar etkazishi mumkin.

Umumiy

Ushbu qurilmaning suv, bug 'yoki qumga ta'sir qilishiga yo'l qo'ymang. Qurilmani haddan tashqari issiqlik zarar etkazishi mumkin bo'lgan joyda qoldirmang, masalan, to'xtab turgan mashinada, quyoshdan keladigan issiqlik tashqi harorat juda yuqori bo'lmasa ham, yig'ilib qolishi mumkin. FM diapazonidan imkon qadar foydalanish tavsiya etiladi, chunki MW yoki LW diapazonlariga qaraganda sifat va shovqinlardan xoli bo'lish nuqtai nazaridan yaxshiroq natijalarga erishiladi.

Texnik xususiyatlar

Elektr tarmog'i: AC 230 volt, 50Hz ~ faqat (adapter)
Batareyalar: 4 x LR20 (D o'lchami)

Batareyaning ishlash muddati
Taxminan. Ishqoriy batareyalardan foydalangan holda normal ovoz balandligida kuniga 4 soatdan tinglash uchun 170 soat.

Sxema xususiyatlari

Kompaniya ogohlantirmasdan spetsifikatsiyaga o'zgartirish kiritish huquqini o'zida saqlab qoladi.

ROBERTS RADIO TEXNIK XIZMATLARI
97-99 Worton Road
Isleworth Middlesex
TW7 6EG
Texnik yordam liniyasi: 020 8758 0338 (Dushanba-Juma ish vaqtida)
