Evo ABACUS 9, ABACUS 12 - Ръководство за велокомпютри

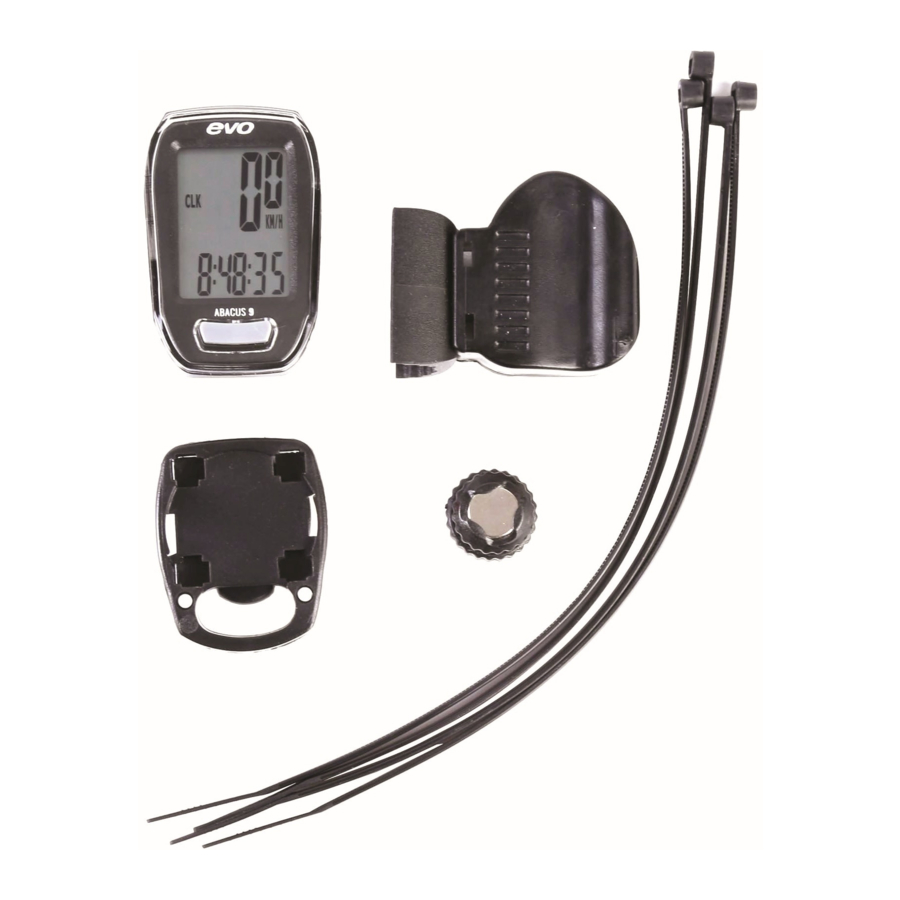

СПИСЪК ЗА ПРОВЕРКА НА АРТИКУЛИТЕ

Моля, проверете дали всички артикули са включени в комплекта на компютъра, преди да започнете.

МОНТАЖ НА СКОБАТА

Използвайте найлоновите връзки, за да монтирате скобата към кормилото или лапата.

Поставете велокомпютъра върху скобата и го закрепете, като завъртите по посока на часовниковата стрелка.

МОНТАЖ НА СЕНЗОРА ЗА СКОРОСТ

Монтирайте сензора с найлонови връзки на предната вилка.

МОНТАЖ НА МАГНИТА

Използвайки включения винт, закрепете магнита, обърнат към сензора за скорост, към спица на предното колело. За да работи правилно, магнитът трябва да е на разстояние 2-3 мм от сензора за скорост.

Уверете се, че сензорът за скорост е затегнат правилно преди каране, за да не пречи на спиците.

ОПРЕДЕЛЯНЕ НА РАЗМЕРА НА КОЛЕЛОТО

Обиколка на колелото
За номинални размери, моля, вижте таблицата с размери на колелата в тези инструкции.

ОСНОВНИ ФУНКЦИИ НА КЛАВИШИТЕ НА ДИСПЛЕЯ

ПРОМЯНА НА РЕЖИМА

Натиснете бързо клавиша Mode (режим), за да промените.

CLK MODE (Режим на часовник)

12/24H и превключване на времето

TM MODE (Режим на време на пътуване)

AVS MODE (Режим на средна скорост)

MXS MODE (Режим на максимална скорост)

DST MODE (Режим на разстояние)

ODO1 Mode (Режим на одометър 1) (само Abacus 11)

ODO2 Mode (Режим на одометър 2) (само Abacus 11)

ODO Mode (Режим на общ одометър)

KCal Mode (Режим на калории)

РЕЖИМ НА ЧАСОВНИК

В режим на часовник, натиснете и задръжте клавиша "SET" (настройка) за 3 секунди. Натиснете клавиша "SET" (настройка) веднъж, за да настроите 12/24 часа.

Натиснете клавиша "MODE" (режим), за да настроите времето (час, минута и секунда).

Задръжте клавиша "mode" (режим) за 3 секунди, за да се върнете в режим на часовник, след като настройката приключи.

TM MODE (РЕЖИМ НА ВРЕМЕ НА ПЪТУВАНЕ)

Нулиране на всички данни:
Натиснете и задръжте клавиша "SET" (настройка) за 3 секунди, всички резултати ще се върнат на нула, с изключение на одометъра.

AVS MODE (РЕЖИМ НА СРЕДНА СКОРОСТ)

Средната скорост от началото нататък.

MXS MODE (РЕЖИМ НА МАКСИМАЛНА СКОРОСТ)

Максималната скорост от началото нататък

Забележка: Ако времето или разстоянието надвишават максималната стойност (29 часа: 59 минути: 59 секунди или разстояние: 999,99 км), няма да може да измери правилна средна скорост и ще покаже "Err" (грешка) на дисплея. След като стойността на времето и разстоянието бъде нулирана, средната скорост ще се покаже нормално.

DST MODE (РЕЖИМ НА РАЗСТОЯНИЕ)

Разстоянието на пътуването, натрупано от началото нататък.

ODO1 MODE

ODO (одометър), натрупан от велосипед 1.

ODO2 MODE

ODO (одометър), натрупан от велосипед 2.

ODO (РЕЖИМ НА ОБЩ ОДОМЕТЪР)

Общ одометър, натрупан от началото нататък. Забележка: Режимът на одометъра ще се върне на нула след смяна на нова батерия.

КАК ДА СМЕНИТЕ СКАЛАТА НА СКОРОСТТА, ВЕЛОСИПЕД 1 И ВЕЛОСИПЕД 2, НАСТРОЙКИ НА КОЛЕЛОТО И ODO1

В режим ODO (одометър), натиснете клавиша "SET" (настройка) за 3 секунди, за да отидете на настройка.
Натиснете отново клавиша "SET" (настройка), за да изберете km/h или mile/h, натиснете клавиша "MODE" (режим), за да отидете на настройка на велосипед 1 и велосипед 2, след това натиснете клавиша "SET" (настройка), за да изберете велосипед 1 или велосипед 2.
Натиснете клавиша "MODE" (режим), за да отидете на настройки на колелото. Въведете правилния размер на колелото, като натиснете клавиша "SET" (настройка). Компютърът приема диапазон от размери на колелата от 100 мм до 2999 мм.

За потребителите да въведат предишния натрупан ODO (одометър) след нова батерия, натиснете клавиша "MODE" (режим), за да отидете на настройка ODO1. Въведете предишния ODO (одометър), като натиснете клавиша "SET" (настройка). Диапазонът на ODO1 е от 1 до 99999.

KCAL MODE (РЕЖИМ НА КАЛОРИИ)

Показва натрупаните консумирани калории от началото на пътуването нататък.
Забележка: Този натрупан дисплей на калории ще се върне на 0, след като бъде изчистен в TM MODE (режим на време на пътуване).

Как да въведете пол, скала на теглото и тегло:
Натиснете клавиша "SET" (настройка) за 3 секунди, за да отидете на настройка на пола. Натиснете отново клавиша "SET" (настройка), за да изберете MALE (мъж) или FEMALE (жена).

Натиснете клавиша "MODE" (режим), за да отидете на настройка kg или lb.
Натиснете клавиша "SET" (настройка), за да изберете скала на теглото kg или lb.

След това натиснете клавиша "MODE" (режим), за да отидете на въвеждане на тегло.
Натиснете клавиша "SET" (настройка), за да въведете действителното тегло в kg или lb. Натиснете и задръжте клавиша "MODE" (режим) за 3 секунди, за да се върнете в KCAL Mode (режим на калории).

СЛАБА БАТЕРИЯ

Предупреждение за слаба батерия ще се появи, когато батерията е слаба и се нуждае от смяна.

ПОДСВЕТКА (САМО ABACUS 11)

Натиснете клавиша "SET" (настройка) по всяко време, за да активирате подсветката. Подсветката ще се деактивира автоматично след 4 секунди.

ПОДДРЪЖКА

Ако контрастът на дисплея се промени и цифрите станат бледи, е време да смените батерията. Обмислете смяната на батериите на сензора и предавателя на компютъра едновременно.

Забележка: Не излагайте компютъра на изключително студени или горещи температури. Не оставяйте устройството на пряка слънчева светлина за продължителни периоди от време.

Сензор:
Проверявайте редовно позицията на магнита и сензора. Поддържайте ги сухи и чисти от замърсявания, за да осигурите правилна функция.

Скоба/Магнит/Лента на сензора:
Тези артикули могат да бъдат почистени с вода и мек сапун.

СМЯНА НА БАТЕРИЯТА

Развийте задния капак. Страната (+), трябва да е обърната нагоре. Внимателно извадете батерията и я сменете с нов модел батерия CR2032.

Сензор:
Развийте задния капак. Страната (+), трябва да е обърната нагоре. Внимателно извадете батерията и я сменете с нов модел батерия CR2032.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

В1. Дисплеят е черен или много светъл:
Мощността на батерията може да е ниска. Опитайте с нова батерия и се уверете, че батерията е поставена правилно.

В2. Дисплеят става тъмен или черен:
Устройството е твърде горещо. Поставете устройството на сенчесто място и то ще се върне към нормалното.

В3. Устройството работи бавно или се затруднява:
Устройството е твърде студено. Загрейте устройството и то ще се върне към нормалното.

В4. Данните на дисплея се различават значително:
Проверете околността за електромагнитни или високоенергийни смущения и се отдалечете от източника на смущения.

В5. Данните на дисплея се показват бавно:
Устройството може да бъде засегнато от фактор на ниска температура, но това не влияе на отчитането на функцията. Когато температурата се повиши, отчитането на данните ще се върне към нормалното.

В6. Текущата скорост не се появява:
Разстоянието и позицията между магнита и сензора трябва да бъдат регулирани на 2-3 мм.

СПЕЦИФИКАЦИИ

Диапазон на таймера: 0~29 (час): 59 (минута): 59 (секунда)
Диапазон на текущата скорост: 0~99,9 KM/ 0~62,4 Mile
Диапазон на средната скорост: 0~99,9 KM/ 0~62,4 Mile
Диапазон на MAX скорост: 0~99,9 KM/ 0~62,4 Mile
Диапазон на (пътуване) разстояние: 0~999,99 KM/0~624,99 Mile
Диапазон на одометъра: 0~99999 KM/ 0~62499 Mile

ВАЖНО ЗДРАВОСЛОВНО СЪОБЩЕНИЕ!

Моля, прочетете следната информация, преди да използвате велокомпютъра.

Никога не използвайте велокомпютъра в комбинация с друго медицинско/имплантирано електронно оборудване и устройство (особено сърдечни пейсмейкъри, EKF оборудване, TENS оборудване, сърдечно-белодробни машини или пейсмейкъри.) Ако сте тежко болни или бременни, моля, консултирайте се с Вашия лекар, преди да използвате велокомпютър.
Дръжте това устройство далеч от деца. Съдържа батерии, които могат да бъдат погълнати от деца.
Както при повечето електронни приемащи устройства, понякога може да има смущения, които причиняват неточни показания на дисплея. Избягвайте да използвате велокомпютъра си в близост до обичайни източници на смущения. Те включват високоволтови електропроводи, моторни агрегати за климатизация, флуоресцентни лампи, ръчни часовници, мобилни телефони и компютри.

ГАРАНЦИЯ

Едногодишна гаранция EVO гарантира нови компютри с марка EVO® срещу дефекти в изработката и материалите за 1 година. За пълна информация за гаранцията посетете evobicycle.com.

USA 1181 South Lake Dr, Lexington, SC 29073

CAN 1000, rue des Riveurs, Lévis, QC, G6Y 9G3

© 2018 EVO Bicycle

ТАБЛИЦА С РАЗМЕРИ НА КОЛЕЛОТО
