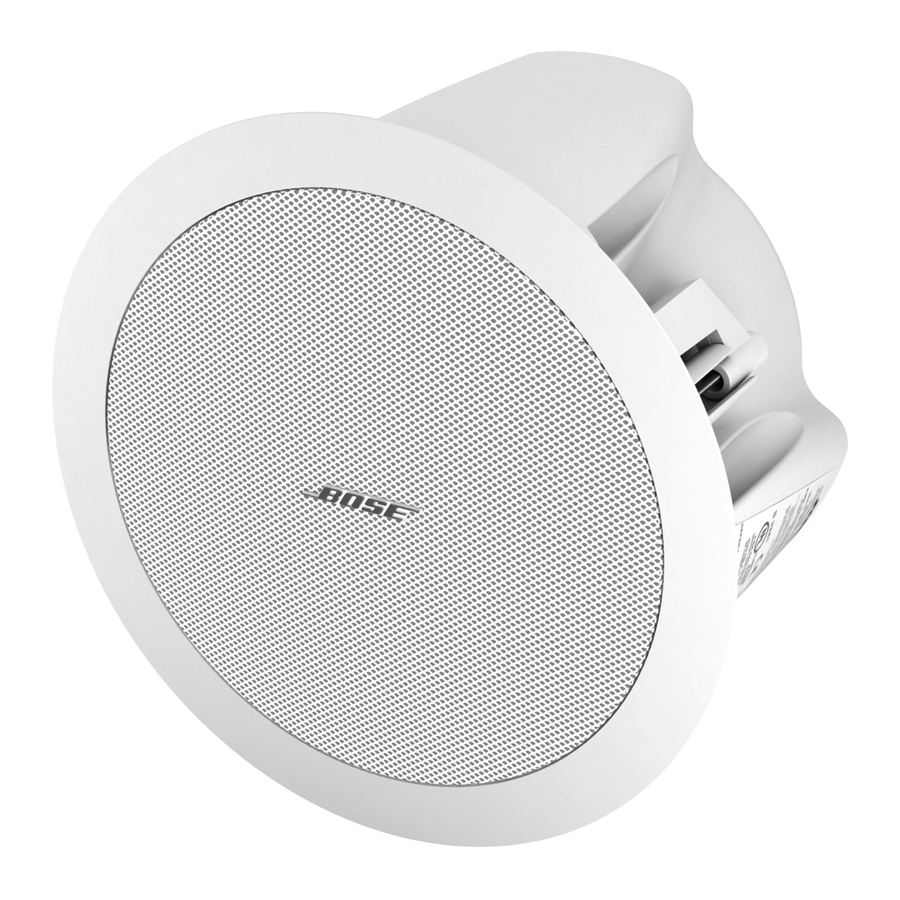

Bose FreeSpace DS 16F - Ръководство за високоговорителя

Съдържание на пакета

Размери

Избор

Изисква използването на Bose Tile Bridge или Rough-in Pan.

Връзки

Уверете се, че спазвате всички местни строителни норми

С използване на терминали за директен вход

С използване на керамичните терминали

Монтиране на високоговорителя

Настройка на трансформаторния кран или байпас

Безопасност и съответствие с нормативните изисквания

® Високоговорителят FreeSpace DS 16F е преминал обширни тестове и отговаря на следните спецификации и приложения:

Включен в списъка на ANSI/UL 1480-2005

• Използване за противопожарна сигнализация – UL категория UUMW, номер на файл S 3241.
  Контролен номер 42S9.
  Не е за използване със системи с DC наблюдение.
• Използване за общо предназначение – UL категория UEAY, номер на файл S 5591 Контролен номер 3N89.
• Подходящ за употреба на закрито във влажни помещения.
• Подходящ за инсталиране с помощта на методи за окабеляване клас 1, клас 2 или клас 3 в съответствие с NFPA 70, National Electric Code (Национален електрически кодекс), 2002, член 640.
• Подходящ за използване с методи за окабеляване на веригата на пожарната аларма в съответствие с NFPA 70, National Electric Code (Национален електрически кодекс), 2002, член 760.
• Подходящ за използване в пространства за обработка на въздух с инсталиран модел PC-16 Plenum Cover.
• UL-2043, Тест за пожар и видимо отделяне на дим за дискретни продукти и техните аксесоари, инсталирани в пространства за обработка на въздух.
• NFPA 70, National Electric Code (Национален електрически кодекс), 2002, член 300-22 (c).
• NFPA 90-A, 2002, Инсталиране на системи за климатизация и вентилация, параграф 4.3.10.2.6.5.

Директива за електромагнитна съвместимост 89/336/ЕИО и член 10 (1) от директивата, EN50081-1 и EN50082-1, както е обозначено със знака CE.
DS 16F също е проектиран според изискванията, определени в следните европейски регулаторни спецификации за комбинирани системи:

• Британски стандартен кодекс на практика BS 5839, част 8 (с PC-16).
• Тестван по IEC60268-5.

UL чувствителност Консумирана мощност Налягане на звука dBA на 3,1 метра (10 фута):

SPL са дадени съгласно посочения метод за отчитане UL 1480.

Честотна характеристика:
Пожарна аларма: 400 Hz до 4 kHz
Обща сигнализация: 80 Hz до 16 kHz (±3 dB)

Декларацията за съответствие за този продукт може да бъде намерена на www.bose.com/static/compliance/index.html.

Размер на проводника
Високоговорителят FreeSpace DS 16F е проектиран да работи само с проводник с размер от 18 AWG (0,8 mm²) до 14 AWG (2,0 mm²).

©2007 Bose Corporation, The Mountain
Framingham, MA 01701-9168 USA
