Bose FreeSpace DS 16F - Priročnik za zvočnik

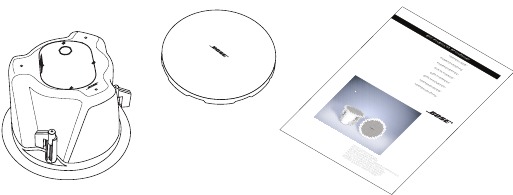

Vsebina paketa

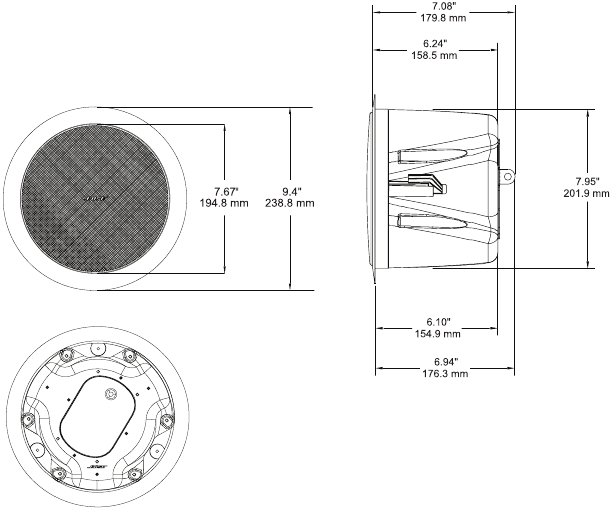

Dimenzije

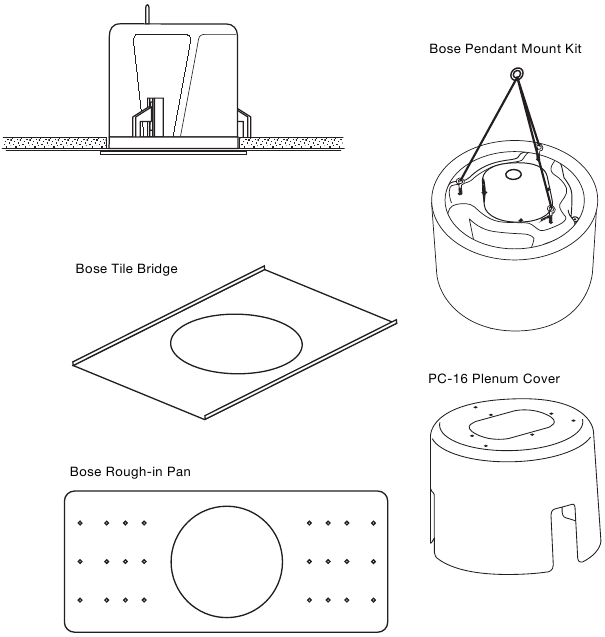

Izbire

Zahteva uporabo Bose Tile Bridge ali Rough-in Pan.

Povezave

Upoštevajte vse lokalne gradbene predpise.

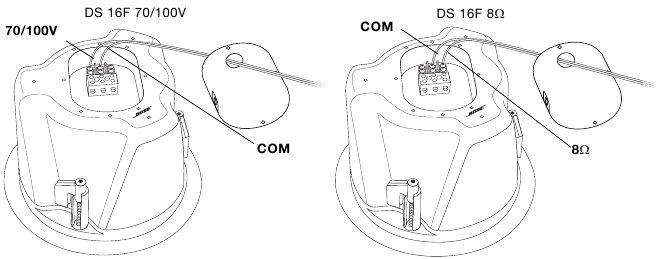

Z uporabo neposrednih vhodnih sponk

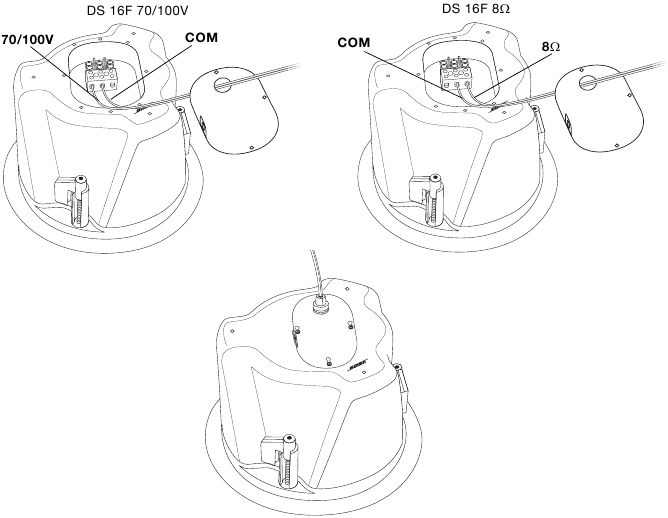

Z uporabo keramičnih sponk

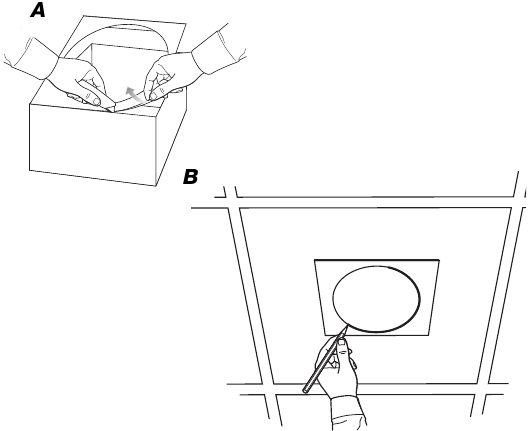

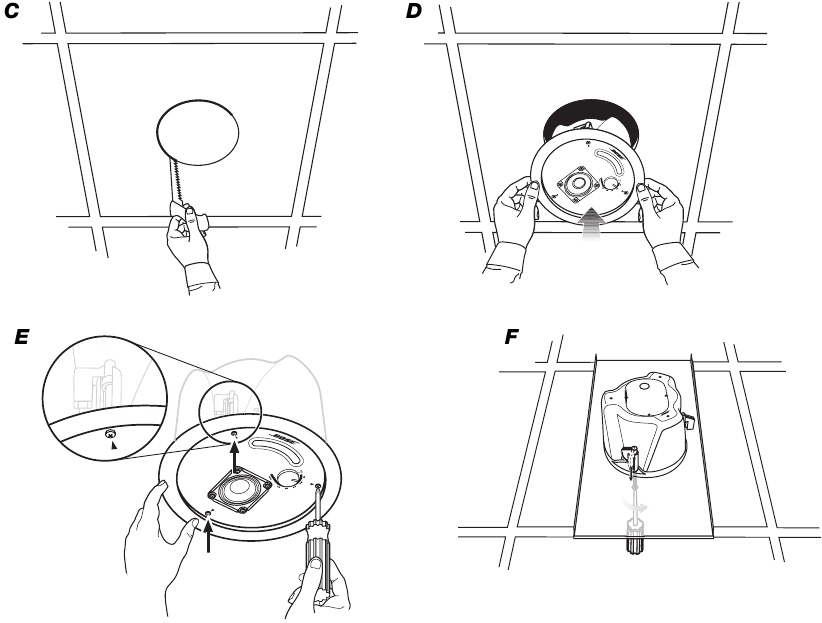

Namestitev zvočnika

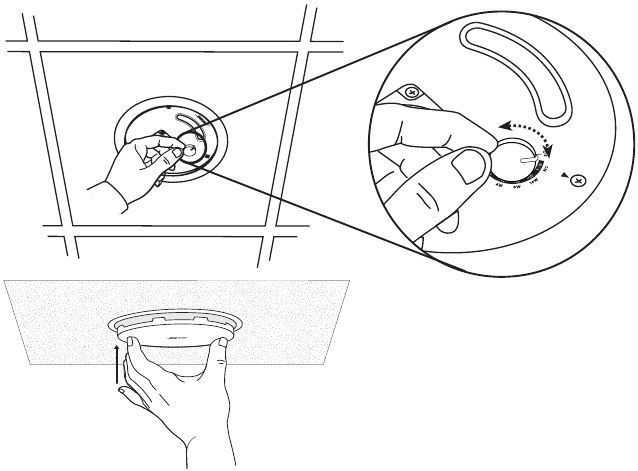

Nastavitev odcepa transformatorja ali obvod

Varnost in skladnost s predpisi

® Zvočnik FreeSpace DS 16F je prestal obsežno testiranje in je v skladu z naslednjimi specifikacijami in uporablja:

Navedeno v ANSI/UL 1480-2005

• Uporaba za požarno zaščitno signalizacijo – UL kategorija UUMW, številka datoteke S 3241.
  Kontrolna številka 42S9.
  Ni za uporabo s sistemi, nadzorovanimi z enosmernim tokom.
• Splošna uporaba – UL kategorija UEAY, številka datoteke S 5591, kontrolna številka 3N89.
• Primerno za uporabo v zaprtih prostorih na vlažnih mestih.
• Primerno za namestitev z uporabo metod ožičenja razreda 1, razreda 2 ali razreda 3 v skladu z NFPA 70, National Electric Code, 2002, člen 640.
• Primerno za uporabo z metodami ožičenja požarnega alarma v skladu z NFPA 70, National Electric Code, 2002, člen 760.
• Primerno za uporabo v prostorih za obdelavo zraka z nameščenim modelom PC-16 Plenum Cover.
• UL-2043, Požarni preizkus in vidno sproščanje dima za diskretne izdelke in njihovo dodatno opremo, nameščeno v prostorih za obdelavo zraka.
• NFPA 70, National Electric Code, 2002, člen 300-22 (c).
• NFPA 90-A, 2002, Namestitev klimatskih in prezračevalnih sistemov, odstavek 4.3.10.2.6.5.

Direktiva EMC 89/336/EEC in člen 10 (1) direktive, EN50081-1 in EN50082-1, kot je označeno z oznako CE.
DS 16F je bil zasnovan tudi v skladu z zahtevami, opredeljenimi v naslednjih evropskih regulativnih specifikacijah za kombinirane sisteme:

• British Standard Code of Practice BS 5839, Part 8 (s PC-16).
• Testirano po IEC60268-5.

UL občutljivost, moč, odcep, raven zvočnega tlaka dBA na 3,1 metra (10 čevljev):

Navedene vrednosti SPL so v skladu z metodo poročanja, določeno v UL 1480.

Frekvenčni odziv:
Požarni alarm: 400 Hz do 4 kHz
Splošno signaliziranje: 80 Hz do 16 kHz (±3 dB)

Izjavo o skladnosti za ta izdelek najdete na www.bose.com/static/compliance/index.html.

Premer žice (Wire gauge)
Zvočnik FreeSpace DS 16F je zasnovan za delovanje samo z žico velikosti od 18 AWG (0,8 mm²) do 14 AWG (2,0 mm²).

©2007 Bose Corporation, The Mountain
Framingham, MA 01701-9168 USA

Reference

• Informacije o predpisih in skladnosti Evropske unije Bose
