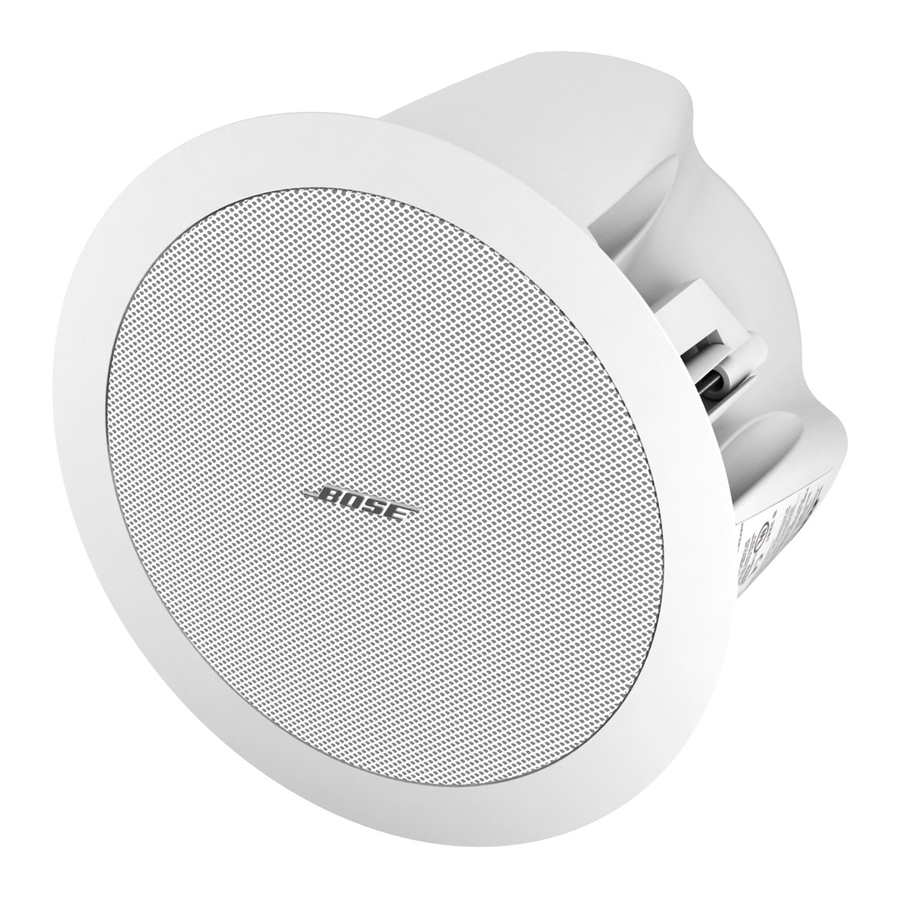

Bose FreeSpace DS 16F - Hoparlör Kılavuzu

Paket İçeriği

Boyutlar

Seçenekler

Bir Bose Tile Bridge veya Rough-in Pan kullanımı gerektirir.

Bağlantılar

Tüm yerel bina yönetmeliklerine uyduğunuzdan emin olun

Doğrudan giriş terminallerinin kullanımıyla

Seramik terminallerin kullanımıyla

Hoparlörün montajı

Transformatör kademe ayarı veya baypas

Güvenlik ve mevzuat uyumluluğu

® FreeSpace DS 16F hoparlör kapsamlı testlerden geçmiştir ve aşağıdaki spesifikasyonlara ve kullanımlara uygundur:

ANSI/UL 1480-2005'e göre listelenmiştir

• Yangın Koruma Sinyali Kullanımı – UL Kategori UUMW, Dosya Numarası S 3241.
  Kontrol Numarası 42S9.
  DC denetimli sistemlerle kullanım için değildir.
• Genel Amaçlı Kullanım – UL Kategori UEAY, Dosya Numarası S 5591 Kontrol Numarası 3N89.
• Nemli yerlerde iç mekanlarda kullanıma uygundur.
• NFPA 70, Ulusal Elektrik Yasası, 2002, Madde 640'a uygun olarak Sınıf 1, Sınıf 2 veya Sınıf 3 kablolama yöntemleri kullanılarak kuruluma uygundur.
• NFPA 70, Ulusal Elektrik Yasası, 2002, Madde 760'a uygun olarak yangın alarmı devre kablolama yöntemleriyle kullanıma uygundur.
• PC-16 Plenum Kapağı takılıyken hava işleme plenum alanlarında kullanıma uygundur.
• UL-2043, Hava İşleme Alanlarına Kurulan Ayrı Ürünler ve Aksesuarları için Yangın Testi ve Görünür Duman Salınımı.
• NFPA 70, Ulusal Elektrik Yasası, 2002, Madde 300-22 (c).
• NFPA 90-A, 2002, Klima ve Havalandırma Sistemlerinin Kurulumu, Paragraf 4.3.10.2.6.5.

EMC Direktifi 89/336/EEC ve direktifin 10 (1) Maddesi, CE işareti ile belirtildiği gibi EN50081-1 ve EN50082-1.
DS 16F ayrıca, kombinasyon sistemleri için aşağıdaki Avrupa düzenleyici spesifikasyonlarında tanımlanan gereksinimlere göre tasarlanmıştır:

• İngiliz Standart Uygulama Kodu BS 5839, Bölüm 8 (PC-16 ile).
• IEC60268-5'e göre test edilmiştir.

UL Hassasiyet Watt Değeri Kademe Ses Basıncı Seviyesi dBA 3,1 metrede (10 feet):

Verilen SPL'ler, UL 1480'de belirtilen raporlama yöntemine göredir.

Frekans tepkisi:
Yangın alarmı: 400 Hz - 4 kHz
Genel Sinyalleşme: 80 Hz - 16 kHz (±3 dB)

Bu ürün için Uygunluk Beyanı şu adreste bulunabilir: www.bose.com/static/compliance/index.html.

Kablo ölçüsü
FreeSpace DS 16F hoparlör, yalnızca 18 AWG (0,8 mm²) ila 14 AWG (2,0 mm²) boyutunda kabloyla çalışacak şekilde tasarlanmıştır.

©2007 Bose Corporation, The Mountain
Framingham, MA 01701-9168 ABD
