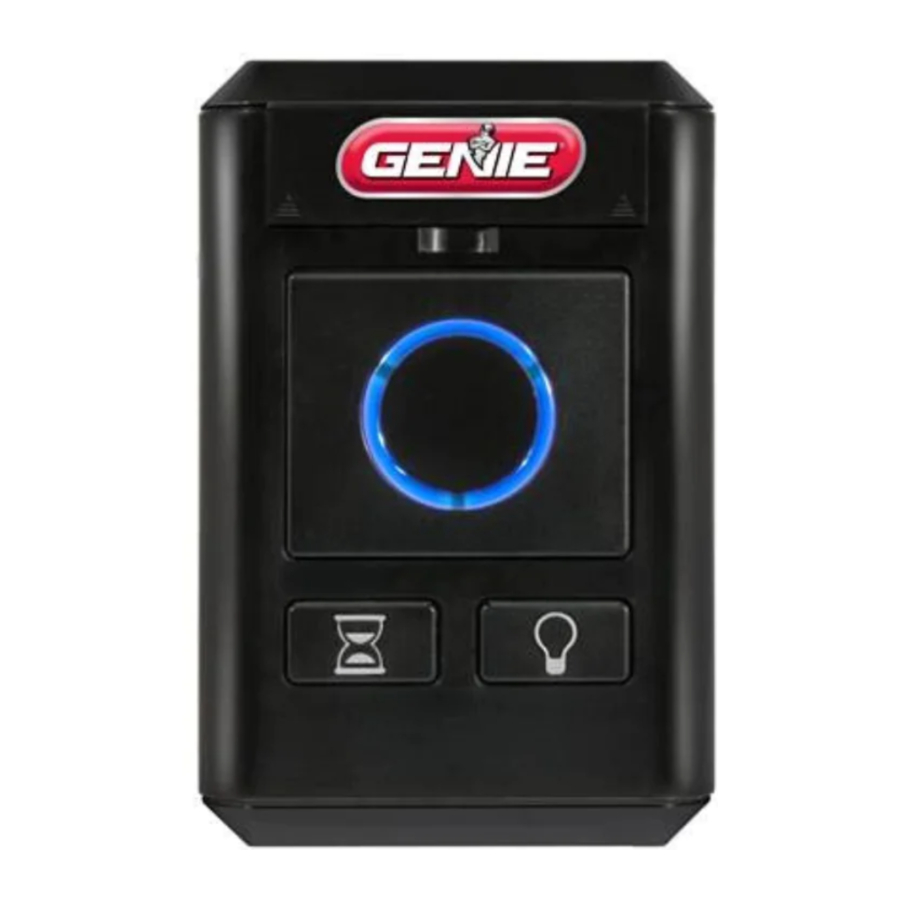

Ръководство за безжичен стенен конзол Overhead Door

Въведение

СЪВМЕСТИМОСТ: Бутоните DOOR (ВРАТА), DELAY (ЗАКЪСНЕНИЕ) и LIGHT (СВЕТЛИНА) са съвместими с повечето отварачи за врати Overhead Door, произведени след 2013 г. Безжичният стенен конзол НЕ е съвместим със следните модели: 1026 или 2026.

ДВИЖЕЩАТА СЕ ВРАТА МОЖЕ ДА ПРИЧИНИ СЕРИОЗНИ ТРАВМИ ИЛИ СМЪРТ.

• НЕ инсталирайте стенния конзол, освен ако предпазното устройство на отварящото устройство за врати работи, както се изисква от ръководството на отварящото устройство за врати.
• Стенният конзол трябва да бъде монтиран на място, откъдето се вижда вратата, на поне 1,5 метра над пода и далеч от движещи се части на вратата.
• Дръжте хората настрана от отвора, докато вратата се движи.
• НЕ позволявайте на деца да играят с предавателя или отварящото устройство за врати.

Ако предпазното обръщане не работи правилно:

• Затворете вратата, след което изключете отварящото устройство, като използвате ръчната дръжка за освобождаване.
• НЕ използвайте предавателя или отварящото устройство за врати.
• Вижте ръководствата на собственика на вратата и отварящото устройство за врати, преди да се опитате да извършите каквито и да било ремонти.

Използвайте висококачествени батерии със защита от изтичане, когато е възможно. Обмислете смяната на батериите всяка година, за да предотвратите преждевременна корозия и дефекти във всеки аксесоар.

Използвайте само 1.5 волта AAA батерии
НЕ използвайте акумулаторни батерии

Програмиране на устройството към отварящото устройство за гаражни врати

Отварачи с бутон за програмиране (Вижте фиг. 1)
Отворете капака и отстранете езичето на батерията преди програмиране.

1. Натиснете и задръжте бутона за програмиране на отварящото устройство, докато кръглият светодиод светне в синьо, след което го освободете.
2. Кръглият светодиод ще изгасне и дългият светодиод ще започне да мига в лилаво. Фиг.1.
3. Натиснете бутона DOOR (ВРАТА) на СТЕННИЯ КОНЗОЛ 3 пъти или докато вратата заработи.

Поставете оператора в режим на програмиране:

ФИГ.1
ЗАБЕЛЕЖКА: Веднъж в режим на програмиране, ще имате приблизително 30 секунди, за да завършите програмирането.

Има 4 вида подложки с бутони за програмиране. ФИГ.1 е показана в тези стъпки. Всички бутони изпълняват една и съща функция и програмирането е еднакво за всички показани видове.

Работа с вратата с устройството

1. Бутон DOOR (ВРАТА) - Задейства отварящото устройство за гаражни врати.
2. Бутон DELAY (ЗАКЪСНЕНИЕ) - Добавя 10+ секунди закъснение за работа на вратата. Натиснете бутона за закъснение и вратата ще се задейства автоматично след зададеното закъснение.
3. Бутон LIGHT (СВЕТЛИНА) - Отменя автоматичната функция за време на светлината на отварящото устройство за гаражни врати.

ЗАБЕЛЕЖКА: Операцията за отмяна на фотоклетката няма да работи на повечето модели. Вижте ръководството на собствениците на отварящото устройство за информация, отнасяща се до отмяната на фотоклетката.

LED сигнали на устройството

Безжичният стенен конзол включва самодиагностични светодиоди

• Син светодиод мига = Показва НОРМАЛЕН статус.
• Червен светодиод мига = Показва слаба батерия.

Изчистване на устройството от захранващата глава (Фабрични настройки)

Само с (1) инсталирана AAA батерия - задръжте бутона DOOR (ВРАТА), докато едновременно инсталирате втората AAA батерия. Продължете да държите бутона DOOR (ВРАТА) общо 10 секунди, докато светодиодът мигне 3 пъти, което ви уведомява, че изборът ви е завършен.
Отидете на стъпка 1, за да препрограмирате стенния конзол към захранващата глава.

Функция за закъснение

Периодът на закъснение по подразбиране е зададен на 10 секунди. С тази функция отворена врата ще се забави при затваряне. Затворена врата ще се забави при отваряне. След като бутонът DELAY (ЗАКЪСНЕНИЕ) е натиснат, операцията не може да бъде отменена, освен ако не бъде натиснат същият бутон DOOR (ВРАТА) на конзола. По време на активирането на операция със закъснение, последователните натискания на бутона ще добавят 10 секунди към времето за закъснение. Могат да бъдат направени до 3 последователни натискания на бутона за общо 30 секунди. Във всеки един момент по време на операция със закъснение, натискането на бутона DOOR (ВРАТА) ще деактивира текущото закъснение. Светлината на отварящото устройство за гаражни врати ще започне да мига 4-5 секунди преди движение.

Монтиране на устройството

Стенните конзоли трябва да бъдат монтирани на поне 1,5 метра от пода на удобно място, откъдето се вижда гаражната врата.

• Отстранете капака на батерията, езичето за активиране на батерията и батериите.

Монтиране към рамката на гаража

1. Маркирайте и пробийте пилотен отвор 3/32" за винта за монтаж с прорез.
2. Инсталирайте включения винт в пилотния отвор, като оставите 1/8" разстояние между главата на винта и стената.
3. Закачете монтажа с прорез на гърба на стенния конзол върху винта.
4. Маркирайте и пробийте пилотен отвор 3/32" за винта под вратата на батерията.
5. Закрепете стенния конзол към стената. (Не затягайте прекалено).
6. Поставете отново батериите и капака на батерията.

Монтиране към гипсокартон

1. Пробийте пилотен отвор 3/16" за дюбел за гипсокартон за монтаж с прорез.
2. Леко почукайте дюбела за гипсокартон в отвора с чук, докато се изравни със стената.
3. Инсталирайте включения винт в дюбела, като оставите 1/8" разстояние между главата на винта и стената.
4. Закачете монтажа с прорез на гърба на стенния конзол върху винта.
5. Маркирайте позицията на пилотния отвор за дюбела за гипсокартон под вратата на батерията и отстранете стенния конзол.
6. Пробийте пилотен отвор 3/16" за дюбела за гипсокартон под вратата на батерията.
7. Леко почукайте дюбела в отвора с чук, докато се изравни със стената.
8. Закрепете стенния конзол към стената. (Не затягайте прекалено).
9. Поставете отново батериите и капака на батерията.

• Безжичният стенен конзол може също да бъде монтиран директно към стандартна единична кутия за проводници. (Винтовете и кутията не са включени)

Промяна на честотата на мигане на светодиода

ЗАБЕЛЕЖКА: Всяка промяна на честотата на мигане на синия светодиод, различна от настройката по подразбиране, ще повлияе на живота на батерията. Пример....преминаването към по-бърза честота (от веднъж на всеки 3 секунди на веднъж на всеки 2 секунди ще намали живота на батерията).

Фабрична настройка по подразбиране Режим 1 (Честота на мигане - Веднъж на всеки 3 секунди)
ЗАБЕЛЕЖКА: ТОВА СЪЩО ЩЕ РАЗДВОИ ВАШИЯ КОНЗОЛ ОТ ЗАХРАНВАЩАТА ГЛАВА.
Само с (1) инсталирана AAA батерия - задръжте бутона DOOR (ВРАТА), докато едновременно инсталирате втората AAA батерия. Продължете да държите бутона DOOR (ВРАТА) общо 10 секунди, докато светодиодът мигне 3 пъти, което ви уведомява, че изборът ви е завършен. Отидете на СТЪПКА 1, за да препрограмирате стенния си конзол към захранващата глава.

Честота на мигане на СИН СВЕТОДИОД Режим 2 (По-бърза честота на мигане - Веднъж на всеки 2 секунди)
Само с (1) инсталирана AAA батерия - задръжте бутона LIGHT (СВЕТЛИНА), докато едновременно инсталирате втората AAA батерия. Продължете да държите бутона LIGHT (СВЕТЛИНА) общо 10 секунди, докато светодиодът мигне 3 пъти, което ви уведомява, че изборът ви е завършен.

Честота на мигане на СИН СВЕТОДИОД Режим 3 (Син светодиод ИЗКЛЮЧЕН - Максимален живот на батерията)
Само с (1) инсталирана AAA батерия - задръжте бутона DELAY (ЗАКЪСНЕНИЕ), докато едновременно инсталирате втората AAA батерия. Продължете да държите бутона DELAY (ЗАКЪСНЕНИЕ) общо 10 секунди, докато светодиодът мигне 3 пъти, което ви уведомява, че изборът ви е завършен.

За въпроси, коментари или отстраняване на неизправности се свържете с OVERHEAD DOOR на:
1 Door Drive, Mount Hope Ohio, 44660
или се обадете на 1-800-929-3667 или посетете нашия уебсайт на: www.Overheaddoor.com
За информация за патентите посетете www.overheaddoor.com/patents

Съобщение на FCC

Изявление на FCC част 15.21:
Промени или модификации, които не са изрично одобрени от страната, отговорна за съответствието, могат да анулират правото на потребителя да експлоатира оборудването.

Изявление на FCC / IC:
Това устройство отговаря на FCC част 15 и освободения от лиценз RSS стандарт(и) на Industry Canada. Експлоатацията е предмет на следните две условия:

1. това устройство не може да причинява вредни смущения и
2. това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа на устройството.
