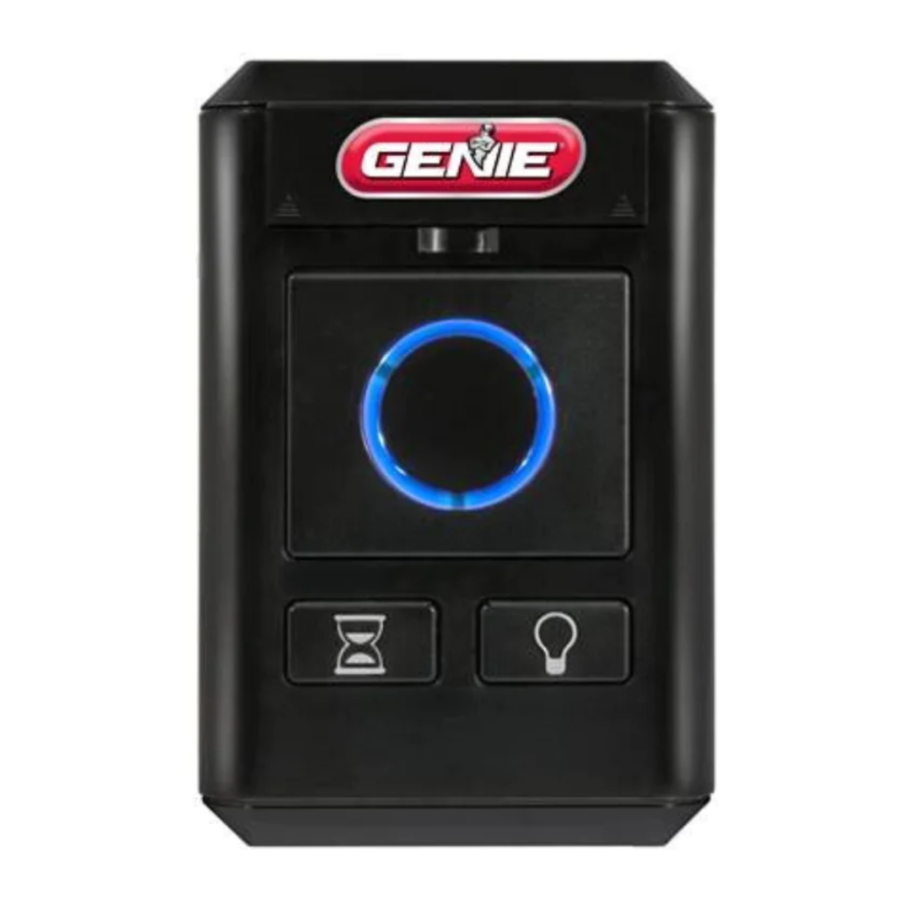

Overhead Door Kablosuz Duvar Konsolu Kullanım Kılavuzu
Giriş
UYUMLULUK: DOOR (KAPI), DELAY (GECİKME) ve LIGHT (IŞIK) düğmeleri, 2013'ten beri üretilen çoğu Overhead Door açıcıyla uyumludur. Kablosuz duvar konsolu aşağıdaki Modellerle UYUMLU DEĞİLDİR: 1026 veya 2026.
HAREKET EDEN KAPI CİDDİ YARALANMAYA VEYA ÖLÜME NEDEN OLABİLİR.
- Kapı operatörünün kılavuzunda belirtildiği gibi, kapı operatörünün güvenlik cihazı gerektiği gibi çalışmadığı sürece duvar konsolunu KURMAYIN.
- Duvar Konsolu, kapının görülebilir bir yerinde, zeminden en az 1,5 metre yukarıda ve hareketli kapı parçalarından uzakta monte edilmelidir.
- Kapı hareket halindeyken insanları açıklıktan UZAK TUTUN.
- Çocukların verici veya kapı operatörüyle oynamasına İZİN VERMEYİN.
Güvenlik ters çevirme düzgün çalışmıyorsa:
- Kapıyı kapatın ve ardından manuel serbest bırakma kolunu kullanarak açıcıyı bağlantısını kesin.
- Vericiyi veya kapı operatörünü KULLANMAYIN.
- Herhangi bir onarım girişiminde bulunmadan önce Kapı ve Kapı Açıcı Kullanım Kılavuzlarına bakın.
Mümkün olduğunca sızıntı korumalı yüksek kaliteli piller kullanın. Herhangi bir aksesuarın içinde erken korozyonu ve kusurları önlemeye yardımcı olmak için pilleri yıllık olarak değiştirmeyi düşünün.
Yalnızca 1.5 Volt AAA piller kullanın
ŞARJ EDİLEBİLİR piller KULLANMAYIN
Cihazı Garaj Kapısı Açıcısına Programlama
Program Düğmesi Tipi Açıcılar (Şekil 1'e bakın)
Programlamadan önce kapağı açın ve pil tırnağını çıkarın.
- Yuvarlak LED maviye dönene kadar açıcı üzerindeki program düğmesini basılı tutun, ardından bırakın.
- Yuvarlak LED sönecek ve uzun LED mor renkte yanıp sönmeye başlayacaktır. Şekil 1.
- Duvar KONSOLU üzerindeki DOOR (KAPI) düğmesine 3 kez veya kapı çalışana kadar basın.
Operatörü programlama moduna alın:
ŞEKİL 1
NOT: Programlama modundayken, programlamayı tamamlamak için yaklaşık 30 saniyeniz olacaktır.
4 tür programlama düğmesi pedi vardır. ŞEKİL 1 bu adımlarda gösterilmiştir. Tüm düğmeler aynı işlevi görür ve programlama gösterilen tüm türler için aynıdır.
Kapıyı Cihazla Çalıştırma
- DOOR (KAPI) Düğmesi - Garaj kapısı açıcısını çalıştırır.
- DELAY (GECİKME) Düğmesi - Kapı çalışması için 10+ saniyelik bir gecikme ekler. Gecikme düğmesine basın ve kapı ayarlanan gecikmeden sonra otomatik olarak çalışacaktır.
- LIGHT (IŞIK) Düğmesi - Garaj kapısı açıcısının otomatik zamanlı ışık fonksiyonunu geçersiz kılar.
NOT: Fotoğraf hücresi geçersiz kılma işlemi çoğu modelde çalışmayacaktır. Fotoğraf hücresi geçersiz kılma ile ilgili bilgiler için açıcı sahipleri kılavuzuna bakın.
Cihaz LED Sinyalleri
Kablosuz Duvar Konsolu, kendi kendine teşhis LED'leri içerir
- LED Mavi Yanıp Sönme = NORMAL durumu gösterir.
- LED Kırmızı Yanıp Sönme = Düşük pili gösterir.
Cihazı Güç Ünitesinden Temizleme (Fabrika Ayarlarına Sıfırlama)
Yalnızca (1) AAA pil takılıyken - ikinci AAA pili aynı anda takarken DOOR (KAPI) düğmesini basılı tutun. LED 3 kez yanıp sönerek seçiminizin tamamlandığını size bildirene kadar DOOR (KAPI) düğmesini toplam 10 saniye basılı tutmaya devam edin.
Duvar konsolunu güç ünitesine yeniden programlamak için 1. adıma gidin.
Gecikme Özelliği
Varsayılan gecikme süresi 10 saniyelik bir gecikme için ayarlanmıştır. Bu özellik ile açık bir kapı kapanmada gecikecektir. Kapalı bir kapı açılmada gecikecektir. DELAY (GECİKME) düğmesine basıldıktan sonra, aynı konsol DOOR (KAPI) düğmesine basılmadığı sürece işlem iptal edilemez. Bir gecikme işleminin etkinleştirilmesi sırasında art arda düğmeye basılması, gecikme süresine 10 saniye ekleyecektir. Toplam 30 saniye için art arda en fazla 3 düğmeye basılabilir. Bir gecikme işlemi sırasında herhangi bir zamanda, DOOR (KAPI) düğmesine basılması mevcut gecikmeyi devre dışı bırakacaktır. Garaj kapısı açıcısının ışığı, hareketten 4-5 saniye önce yanıp sönmeye başlayacaktır.
Cihazı Monte Etme
Duvar Konsolları, garaj kapısının görülebildiği uygun bir yerde zeminden en az 1,5 metre yükseğe monte edilmelidir.
- Pil kapağını, pil etkinleştirme tırnağını ve pilleri çıkarın.
Garaj çerçevesine montaj
- Yivli montaj vidası için 3/32" kılavuz deliği işaretleyin ve delin.
- Birlikte verilen vidayı kılavuz deliğe takın, vida başı ile duvar arasında 1/8" boşluk bırakın.
- Duvar Konsolunun arkasındaki yivli montajı vidanın üzerine takın.
- Pil kapağının altındaki vida için 3/32" kılavuz deliği işaretleyin ve delin.
- Duvar Konsolunu duvara sabitleyin. (Aşırı sıkmayın).
- Pilleri ve pil kapağını yeniden takın.
Alçıpan üzerine montaj
- Yivli montaj alçıpan dübeli için 3/16" kılavuz deliği delin.
- Alçıpan dübelini çekiçle duvarla aynı hizaya gelene kadar hafifçe deliğe vurun.
- Birlikte verilen vidayı dübele takın, vida başı ile duvar arasında 1/8" boşluk bırakın.
- Duvar Konsolunun arkasındaki yivli montajı vidanın üzerine takın.
- Pil kapağının altındaki alçıpan dübeli için kılavuz deliğinin konumunu işaretleyin ve duvar konsolunu çıkarın.
- Pil kapağının altındaki alçıpan dübeli için 3/16" kılavuz deliği delin.
- Dübelini çekiçle duvarla aynı hizaya gelene kadar hafifçe deliğe vurun.
- Duvar Konsolunu duvara sabitleyin. (Aşırı sıkmayın).
- Pilleri ve pil kapağını yeniden takın.
- Kablosuz Duvar Konsolu ayrıca standart tekli bir elektrik kutusuna doğrudan monte edilebilir. (Vidalar ve elektrik kutusu dahil değildir)
LED Yanıp Sönme Hızlarını Değiştirme
NOT: Mavi LED yanıp sönme hızında varsayılan ayardan farklı herhangi bir değişiklik pil ömrünü etkileyecektir. Örnek....daha hızlı bir hıza geçmek (her 3 saniyede birden her 2 saniyede bire pil ömrünü azaltacaktır).
Fabrika Varsayılan Ayarı Modu 1 (Yanıp Sönme Hızı - Her 3 saniyede bir)
NOT: BU AYRICA KONSOLUNUZUN GÜÇ ÜNİTESİNDEN AYRILMASINA NEDEN OLACAKTIR.
Yalnızca (1) AAA pil takılıyken - ikinci AAA pili aynı anda takarken DOOR (KAPI) düğmesini basılı tutun. LED 3 kez yanıp sönerek seçiminizin tamamlandığını size bildirene kadar DOOR (KAPI) düğmesini toplam 10 saniye basılı tutmaya devam edin. Duvar konsolunuzu güç ünitesine yeniden programlamak için 1. ADIMA gidin.
MAVİ LED Yanıp Sönme hızı Modu 2 (Daha Hızlı Yanıp Sönme Hızı - Her 2 saniyede bir)
Yalnızca (1) AAA pil takılıyken - ikinci AAA pili aynı anda takarken LIGHT (IŞIK) düğmesini basılı tutun. LED 3 kez yanıp sönerek seçiminizin tamamlandığını size bildirene kadar LIGHT (IŞIK) düğmesini toplam 10 saniye basılı tutmaya devam edin.
MAVİ LED Yanıp Sönme hızı Modu 3 (Mavi LED KAPALI - Maksimum Pil Ömrü)
Yalnızca (1) AAA pil takılıyken - ikinci AAA pili aynı anda takarken DELAY (GECİKME) düğmesini basılı tutun. LED 3 kez yanıp sönerek seçiminizin tamamlandığını size bildirene kadar DELAY (GECİKME) düğmesini toplam 10 saniye basılı tutmaya devam edin.
Sorularınız, yorumlarınız veya sorun giderme için OVERHEAD DOOR ile şu adresten iletişime geçin:
1 Door Drive, Mount Hope Ohio, 44660
veya 1-800-929-3667 numaralı telefonu arayın veya www.Overheaddoor.com adresindeki web sitemizi ziyaret edin
Patent bilgileri için www.overheaddoor.com/patents adresini ziyaret edin
FCC Bildirimi
FCC Bölüm 15.21 Beyanı:
Uyumluluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.
FCC / IC Beyanı:
Bu cihaz, FCC Bölüm 15 ve Industry Canada lisansından muaf RSS standard(lar)ı ile uyumludur. Çalıştırma aşağıdaki iki koşula tabidir:
- bu cihaz zararlı girişime neden olmayabilir ve
- bu cihaz, cihazın istenmeyen şekilde çalışmasına neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.
Kılavuzu indir
Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.
Overhead Door Kablosuz Duvar Konsolu Kullanım Kılavuzu indir
