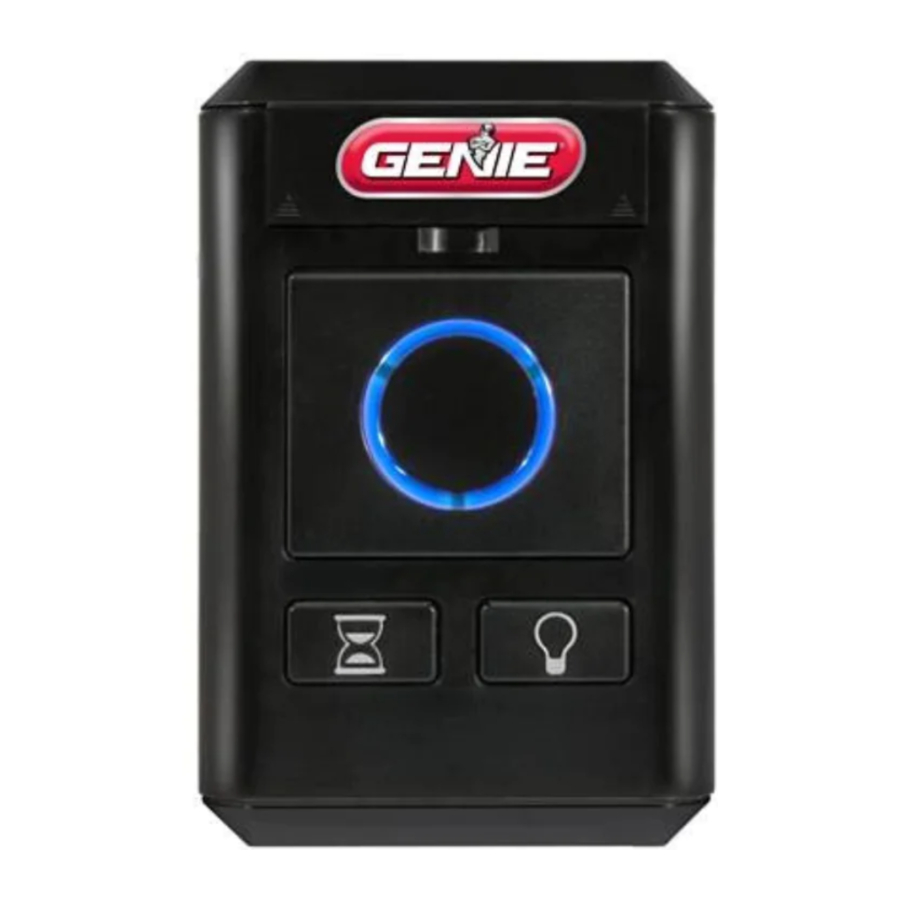

Manual de la consola de pared inalámbrica Overhead Door

Introducción

COMPATIBILIDAD: Los botones DOOR (PUERTA), DELAY (RETARDO) y LIGHT (LUZ) son compatibles con la mayoría de los abridores Overhead Door fabricados desde 2013. La consola de pared inalámbrica NO es compatible con los siguientes modelos: 1026 o 2026.

LA PUERTA EN MOVIMIENTO PUEDE CAUSAR LESIONES GRAVES O LA MUERTE.

• NO instale la consola de pared a menos que el dispositivo de seguridad del operador de la puerta funcione según lo requerido por el manual del operador de la puerta.
• La consola de pared debe montarse a la vista de la puerta, al menos a 1,5 metros (5 pies) por encima del suelo y alejada de las piezas móviles de la puerta.
• Mantenga a las personas alejadas de la abertura mientras la puerta se está moviendo.
• NO permita que los niños jueguen con el transmisor o el operador de la puerta.

Si la inversión de seguridad no funciona correctamente:

• Cierre la puerta y luego desconecte el abridor utilizando la manija de liberación manual.
• NO utilice el transmisor o el operador de la puerta.
• Consulte los manuales del propietario de la puerta y del abridor de la puerta antes de intentar cualquier reparación.

Utilice baterías de alta calidad con protección contra fugas siempre que sea posible. Considere la posibilidad de cambiar las baterías anualmente para ayudar a prevenir la corrosión prematura y los defectos en el interior de cualquier accesorio.

Utilice únicamente baterías AAA de 1,5 voltios.
NO utilice baterías recargables.

Programar el dispositivo para el abridor de la puerta del garaje

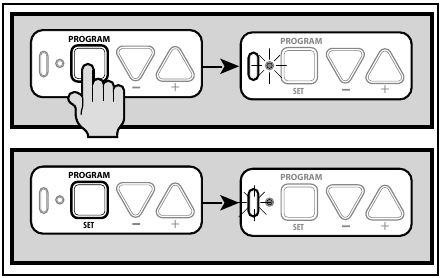

Abridores de tipo botón de programación (Ver Fig. 1)
Abra la tapa y retire la lengüeta de la batería antes de programar.

1. Mantenga pulsado el botón de programación del abridor hasta que el LED redondo se ponga azul, luego suéltelo.
2. El LED redondo se apagará y el LED largo comenzará a parpadear en color púrpura. Fig.1.
3. Pulse el botón DOOR (PUERTA) de la CONSOLA DE PARED 3 veces o hasta que la puerta funcione.

Coloque el operador en modo de programación:

FIG.1
NOTA: Una vez en el modo de programación, tendrá aproximadamente 30 segundos para completar la programación.

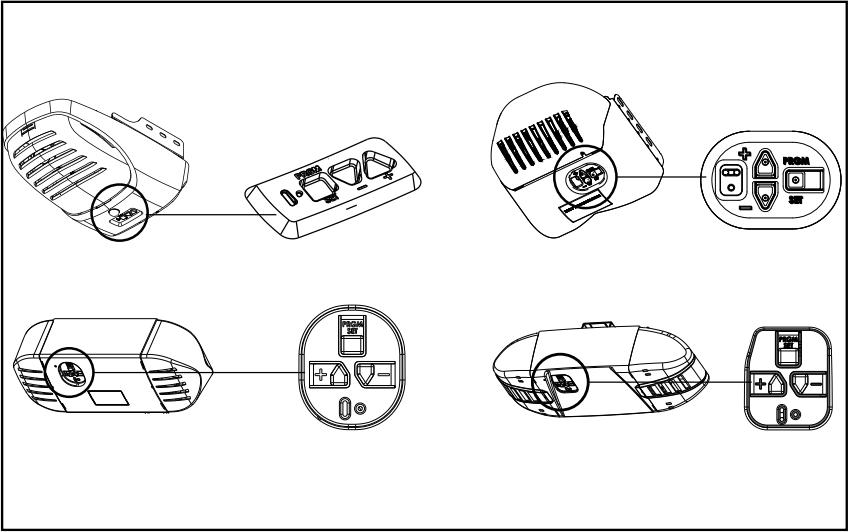

Hay 4 tipos de almohadillas de botones de programación. La FIG.1 se muestra en estos pasos. Todos los botones realizan la misma función y la programación es la misma para todos los tipos que se muestran.

Funcionamiento de la puerta con el dispositivo

1. Botón DOOR (PUERTA) - Pone en marcha el abridor de la puerta del garaje.
2. Botón DELAY (RETARDO) - Añade un retardo de más de 10 segundos para el funcionamiento de la puerta. Pulse el botón de retardo y la puerta funcionará automáticamente después del retardo establecido.
3. Botón LIGHT (LUZ) - Anula la función de luz temporizada automática del abridor de la puerta del garaje.

NOTA: La operación de anulación de la fotocélula no funcionará en la mayoría de los modelos. Consulte el manual del propietario del abridor para obtener información relativa a la anulación de la fotocélula.

Señales LED del dispositivo

La consola de pared inalámbrica incluye LED de autodiagnóstico

• Parpadeo azul del LED = Indica estado NORMAL.
• Parpadeo rojo del LED = Indica batería baja.

Borrado del dispositivo del cabezal de potencia (ajuste predeterminado de fábrica)

Con sólo (1) batería AAA instalada, mantenga pulsado el botón DOOR (PUERTA) mientras instala simultáneamente la segunda batería AAA. Continúe manteniendo pulsado el botón DOOR (PUERTA) durante un total de 10 segundos hasta que el LED parpadee 3 veces, indicándole que su selección está completa.
Vaya al paso 1 para reprogramar la consola de pared en el cabezal de potencia.

Función de retardo

El período de retardo predeterminado está establecido en un retardo de 10 segundos. Con esta función, una puerta abierta se retrasará al cerrarse. Una puerta cerrada se retrasará al abrirse. Una vez que se ha pulsado el botón DELAY (RETARDO), la operación no puede cancelarse a menos que se pulse el mismo botón DOOR (PUERTA) de la consola. Durante la activación de una operación de retardo, las pulsaciones consecutivas de los botones añadirán 10 segundos al tiempo de retardo. Se pueden realizar hasta 3 pulsaciones consecutivas de los botones para un total de 30 segundos. En cualquier momento durante una operación de retardo, una pulsación del botón DOOR (PUERTA) desactivará el retardo actual. La luz del abridor de la puerta del garaje comenzará a parpadear 4-5 segundos antes del movimiento.

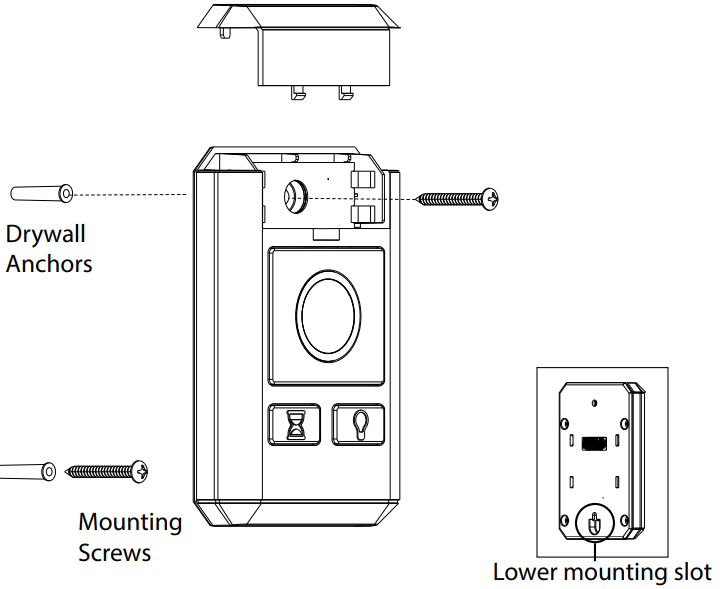

Montaje del dispositivo

Las consolas de pared deben montarse al menos a 1,5 metros (5 pies) del suelo en un lugar conveniente a la vista de la puerta del garaje.

• Retire la tapa de la batería, la lengüeta de activación de la batería y las baterías.

Montaje en la estructura del garaje

1. Marque y taladre un orificio piloto de 3/32" para el tornillo de montaje ranurado.
2. Instale el tornillo incluido en el orificio piloto, dejando un espacio de 1/8" entre la cabeza del tornillo y la pared.
3. Enganche el soporte ranurado en la parte posterior de la consola de pared sobre el tornillo.
4. Marque y taladre un orificio piloto de 3/32" para el tornillo debajo de la puerta de la batería.
5. Fije la consola de pared a la pared. (No apriete demasiado).
6. Vuelva a instalar las baterías y la tapa de la batería.

Montaje en paneles de yeso

1. Taladre un orificio piloto de 3/16" para el anclaje de paneles de yeso de montaje ranurado.
2. Golpee ligeramente el anclaje de paneles de yeso en el orificio con un martillo hasta que quede al ras con la pared.
3. Instale el tornillo incluido en el anclaje, dejando un espacio de 1/8" entre la cabeza del tornillo y la pared.
4. Enganche el soporte ranurado en la parte posterior de la consola de pared sobre el tornillo.
5. Marque la posición del orificio piloto para el anclaje de paneles de yeso debajo de la puerta de la batería y retire la consola de pared.
6. Taladre un orificio piloto de 3/16" para el anclaje de paneles de yeso debajo de la puerta de la batería.
7. Golpee ligeramente el anclaje en el orificio con un martillo hasta que quede al ras con la pared.
8. Fije la consola de pared a la pared. (No apriete demasiado).
9. Vuelva a instalar las baterías y la tapa de la batería.

• La consola de pared inalámbrica también se puede montar directamente en una caja de cables estándar de una sola unidad. (Tornillos y caja de conexiones no incluidos)

Cambio de las velocidades de parpadeo del LED

NOTA: Cualquier cambio en la velocidad de parpadeo del LED azul que no sea la configuración predeterminada afectará la duración de la batería. Ejemplo....pasar a una velocidad más rápida (de una vez cada 3 segundos a una vez cada 2 segundos disminuirá la duración de la batería).

Modo 1 de configuración predeterminada de fábrica (Velocidad de parpadeo - Una vez cada 3 segundos)
NOTA: ESTO TAMBIÉN DESVINCULARÁ SU CONSOLA DEL CABEZAL DE POTENCIA.
Con sólo (1) batería AAA instalada, mantenga pulsado el botón DOOR (PUERTA) mientras instala simultáneamente la segunda batería AAA. Continúe manteniendo pulsado el botón DOOR (PUERTA) durante un total de 10 segundos hasta que el LED parpadee 3 veces, indicándole que su selección está completa. Vaya al PASO 1 para reprogramar su consola de pared en el cabezal de potencia.

Modo 2 de velocidad de parpadeo del LED AZUL (Velocidad de parpadeo más rápida - Una vez cada 2 segundos)
Con sólo (1) batería AAA instalada, mantenga pulsado el botón LIGHT (LUZ) mientras instala simultáneamente la segunda batería AAA. Continúe manteniendo pulsado el botón LIGHT (LUZ) durante un total de 10 segundos hasta que el LED parpadee 3 veces, indicándole que su selección está completa.

Modo 3 de velocidad de parpadeo del LED AZUL (LED azul APAGADO - Máxima duración de la batería)
Con sólo (1) batería AAA instalada, mantenga pulsado el botón DELAY (RETARDO) mientras instala simultáneamente la segunda batería AAA. Continúe manteniendo pulsado el botón DELAY (RETARDO) durante un total de 10 segundos hasta que el LED parpadee 3 veces, indicándole que su selección está completa.

Si tiene preguntas, comentarios o problemas, póngase en contacto con OVERHEAD DOOR en:
1 Door Drive, Mount Hope Ohio, 44660
o llame al 1-800-929-3667 o visite nuestro sitio web en: www.Overheaddoor.com
Para obtener información sobre patentes, visite www.overheaddoor.com/patents

Aviso de la FCC

Declaración de la parte 15.21 de la FCC:
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Declaración de la FCC / IC:
Este dispositivo cumple con la parte 15 de las normas de la FCC y con los estándares RSS exentos de licencia de Industry Canada. El funcionamiento está sujeto a las dos condiciones siguientes:

1. este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado del dispositivo.
