Zircon StudSensor Pro LCD - Ръководство за търсене на греди

Съдържание

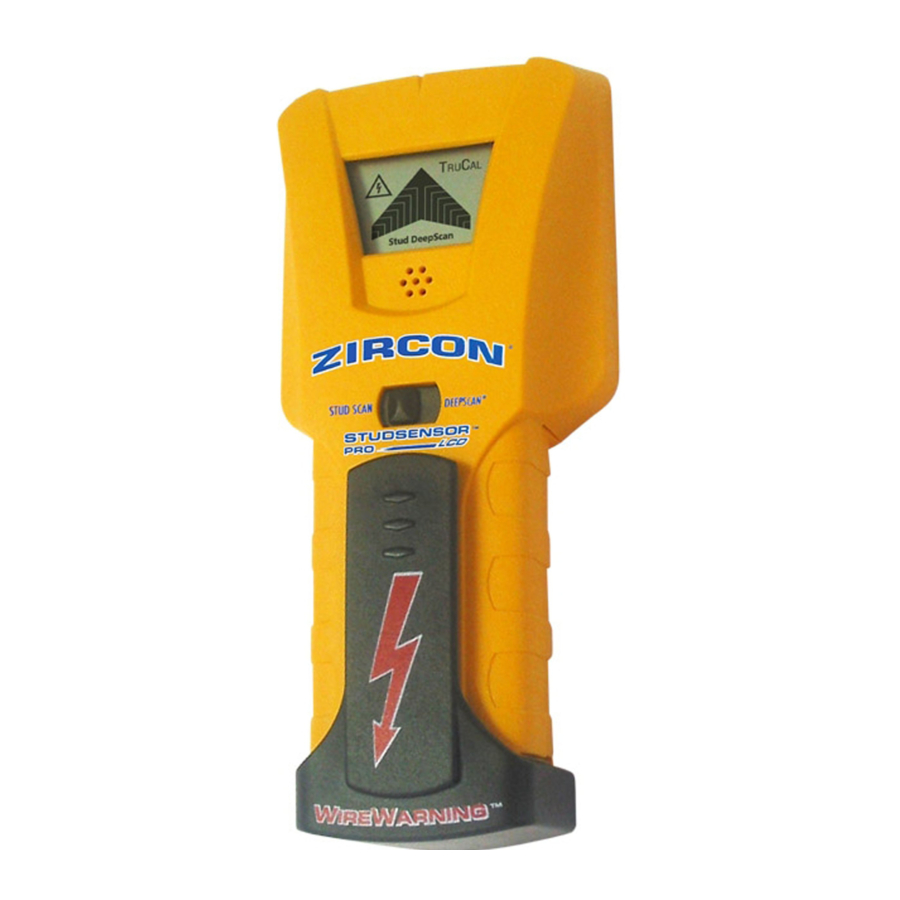

StudSensor™ Pro LCD разполага с два режима на сканиране:

  • STUD SCAN: Локализира краищата на дървени и метални греди до 3⁄4 инча (19 mm) дълбочина
  • DEEPSCAN®: Локализира краищата на дървени и метални греди до 11⁄2 инча (38 mm) дълбочина

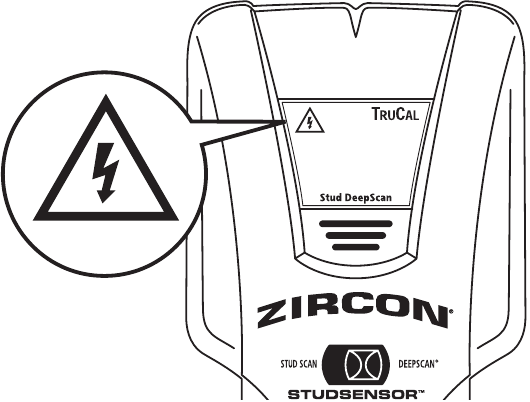

WireWarning® детекцията автоматично засича и предупреждава потребителя за проводници под напрежение в режими STUD SCAN и DEEPSCAN®. Когато бъде засечено AC напрежение, иконата AC WireWarning® ще се покаже на екрана.

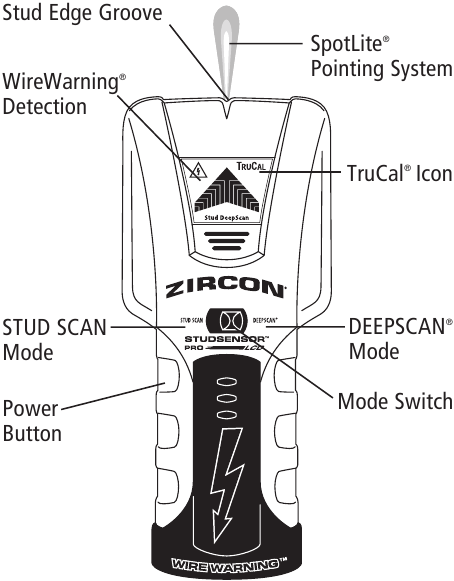

Overview

ИНСТАЛИРАНЕ НА БАТЕРИЯТА

ЗАБЕЛЕЖКА: НЕ РАЗХЛАБВАЙТЕ ИЛИ ПРЕМАХВАЙТЕ ВИНТА НА ЗАДНАТА ЧАСТ НА УСТРОЙСТВОТО.

Стиснете страните на щипката, за да освободите края на щипката.

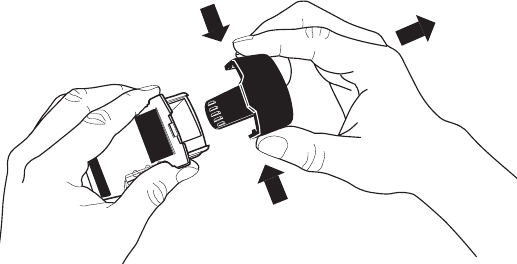

INSTALLING THE BATTERY - Step 1

Плъзнете 9-волтовата батерия в отделението, като първо поставите страната на клемата, съответстваща на (+) и (–) клемите от батерията към корпуса.

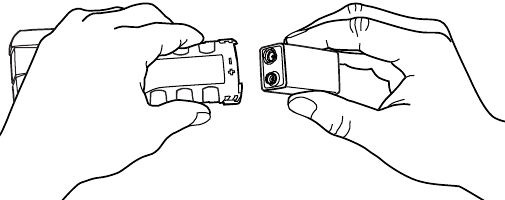

INSTALLING THE BATTERY - Step 2

Поставете отново щипката.

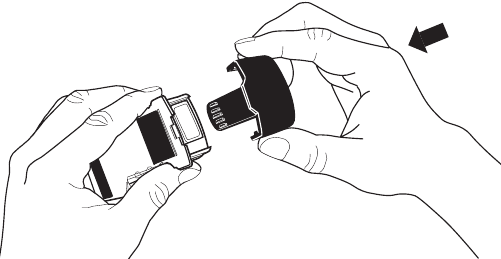

INSTALLING THE BATTERY - Step 3

ИЗБИРАНЕ НА РЕЖИМ

Преместете превключвателя на желания режим: STUD SCAN за намиране на дървени или метални греди или DEEPSCAN® за намиране на греди зад стени с дебелина повече от 3⁄4 инча (19 mm).

Устройството ще остане изключено, ако бутонът Power (захранване) не е натиснат.

НАМИРАНЕ НА ГРЕДА

Винаги сканирайте за греди с скенера поставен плътно към стената. Преместете превключвателя на режим STUD SCAN, поставете инструмента плътно към стената, след това натиснете и задръжте бутона Power (захранване). Изчакайте звуковия сигнал, за да потвърдите, че калибрирането е завършено, преди да преместите скенера.

Продължете да държите натиснат бутона Power (захранване), след което бавно плъзнете устройството хоризонтално по стената, наляво или надясно. Когато започнете да се приближавате към греда, сегментите на стрелката ще започнат да се включват.

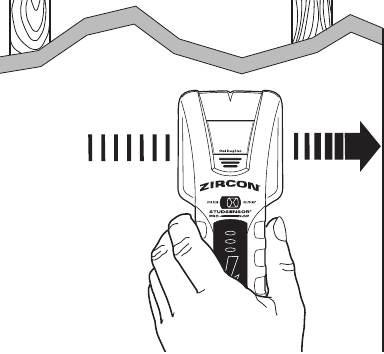

FINDING A STUD - Step 1

Когато цялата стрелка се покаже за първи път, лъчът SpotLite® светне и се чуе постоянен тон, вие сте локализирали края на гредата. Маркирайте това място.
FINDING A STUD - Step 2

Без да освобождавате бутона Power (захранване), продължете да сканирате отвъд маркираното място, докато някои сегменти от стрелката се изключат. Плъзнете устройството в обратна посока, за да локализирате другия край на гредата.

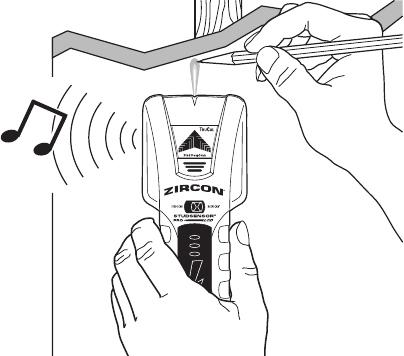

FINDING A STUD - Step 3

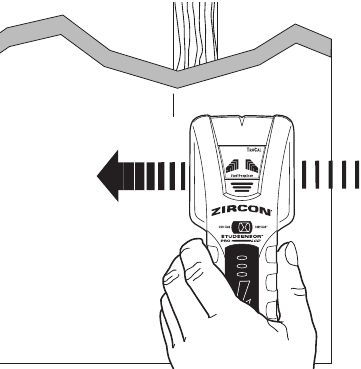

Маркирайте това второ място. Средата на гредата е центрирана между двете маркировки.

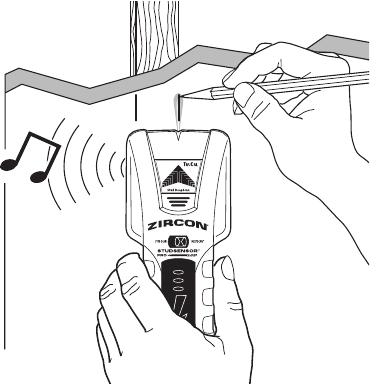

FINDING A STUD - Step 4

WIREWARNING® ДЕТЕКЦИЯ

WireWarning® детекцията работи непрекъснато в режими STUD SCAN и DEEPSCAN®. Когато бъде засечено AC напрежение под напрежение, индикаторът WireWarning® ще се появи на дисплея. Ако сканирането започне над проводник с AC напрежение, индикаторът WireWarning® ще мига непрекъснато. Бъдете изключително внимателни в тези обстоятелства или когато има AC напрежение.


Локаторите за електрическо поле може да не открият проводници с AC напрежение, ако има влага в стената или ако проводниците са на повече от 2 инча (51 mm) от сканираната повърхност, в пластмасов тръбопровод или зад шперплатова стена или метално покритие на стената. Не разчитайте изключително на детектора, за да локализирате предмети зад сканираната повърхност. Използвайте други източници на информация, за да помогнете за локализиране на предмети, преди да проникнете в повърхността. Такива допълнителни източници включват строителни планове, видими точки на влизане на тръби и окабеляване в стените, като например в мазе, и в стандартни практики за разстояние между гредите 16 инча (41 cm) и 24 инча (61 cm).


НЕ ПРЕДПОЛАГАЙТЕ, ЧЕ НЯМА ЕЛЕКТРИЧЕСКИ ПРОВОДНИЦИ ПОД НАПРЕЖЕНИЕ В СТЕНАТА. НЕ ПРЕДПРИЕМАЙТЕ ДЕЙСТВИЯ, КОИТО БИХА МОГЛИ ДА БЪДАТ ОПАСНИ, АКО СТЕНАТА СЪДЪРЖА ЕЛЕКТРИЧЕСКИ ПРОВОДНИК ПОД НАПРЕЖЕНИЕ. ВИНАГИ ИЗКЛЮЧВАЙТЕ ЕЛЕКТРИЧЕСКОТО ЗАХРАНВАНЕ, ГАЗ И ВОДОСНАБДЯВАНЕТО, ПРЕДИ ДА ПРОНИКНЕТЕ В ПОВЪРХНОСТ. НЕИЗПЪЛНЕНИЕТО НА ТЕЗИ ИНСТРУКЦИИ МОЖЕ ДА ДОВЕДЕ ДО ТОКОВ УДАР, ПОЖАР И/ИЛИ СЕРИОЗНИ НАРАНЯВАНИЯ ИЛИ ИМУЩЕСТВЕНИ ЩЕТИ.

СЪВЕТИ ЗА РАБОТА

За оптимални резултати при сканиране:

  • Дръжте инструмента изправен нагоре и надолу, успоредно на гредите, и не въртете инструмента.

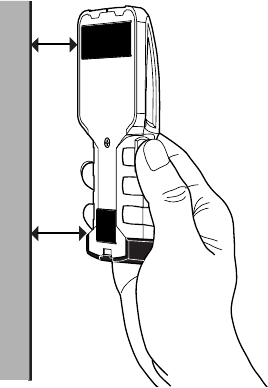

  • Дръжте инструмента плътно към стената и не го клатете, накланяйте или натискайте силно, когато го плъзгате бавно по сканираната повърхност.
  • Избягвайте да поставяте другата си ръка или друга част от тялото си върху сканираната повърхност.
  • В зависимост от близостта на електрическите проводници или тръбите до повърхността на стената, скенерът може да ги засече по същия начин като гредите. Винаги трябва да се внимава при заковаване, рязане или пробиване в стени, подове и тавани, които могат да съдържат тези предмети.
  • За да избегнете изненади, не забравяйте, че гредите или ребрата обикновено са разположени на разстояние 16 инча (41 cm) или 24 инча (61 cm) и са с ширина 11⁄2 инча (38 mm). Всичко, което е по-близо или с различна ширина, може да не е греда, ребро или противопожарна преграда.

Винаги изключвайте захранването, когато работите близо до електрически проводници.

РАБОТА С РАЗЛИЧНИ МАТЕРИАЛИ

StudSensor™ Pro LCD е предназначен само за използване върху сухи вътрешни стени.

Забележка: Дълбочината на засичане и точността могат да варират в зависимост от влагата, съдържанието на материалите, текстурата на стената и боята.

StudSensor™ Pro LCD може да сканира ефективно през повечето листови материали, включително:

  • Голи дървени подови настилки (в режим DEEPSCAN®)
  • Линолеум върху дървена основа
  • Гипсова мазилка върху шперплатова обшивка
  • Стени с тапети (ако са сухи)
  • Текстурирани тавани, ако са с еднаква дебелина (поставете тънко парче картон върху тавана и сканирайте върху него, за да избегнете повреда на текстурата)

StudSensor™ Pro LCD не е предназначен за сканиране на материали като:

  • Керамични подови плочки
  • Мокети и подложки
  • Тапети с метални влакна
  • Прясно боядисани стени, които все още са влажни (може да отнеме една седмица или повече, за да изсъхнат след нанасяне)
  • Стени от летви и мазилка
  • Изолационна плоскост, покрита с фолио
  • Стъкло или друг плътен материал

ПОЛЕЗНИ СЪВЕТИ (Вижте също Съвети за работа)

Ситуация Вероятни причини Решения
Всички LCD икони мигат и устройството издава непрекъснато звуков сигнал.
  • Сканирането е започнало върху плътна част от стената или върху греда.
  • Устройството не е плътно към стената.
  • Устройството е наклонено или повдигнато по време на сканиране. (Всички тези фактори влияят върху правилното калибриране.)
  • Сканираната повърхност е твърде плътна или твърде влажна, за да може устройството да работи.
  • Изключете устройството, преместете го на 5–6 cm, натиснете бутона Power (захранване) и започнете отново.
  • Върху грапави повърхности поставете тънко парче картон върху стената, като сканирате върху него, за да помогнете на устройството да се плъзга по-гладко.
  • Дръжте ръката си на поне 6 инча (152 mm) от устройството, докато калибрирате и сканирате. Дръжте устройството с палец и показалец не по-високо от ръкохватките. Внимавайте да не движите пръстите си след калибриране.
  • Винаги дръжте устройството успоредно на гредата и го движете перпендикулярно на гредата, която се опитвате да локализирате.
  • Ако използвате устройството върху стена, която наскоро е била залепена, боядисана или с тапети, оставете време да изсъхне и опитайте отново.

Не може да се открият греди в режим STUD SCAN.

Средният LCD сегмент не се включва или не мига в режим STUD SCAN.
  • Стената е особено дебела или плътна.
  • Превключете на режим DEEPSCAN®, за да локализирате гредата.
  • Интерпретирайте двойката LCD ленти, най-близки до центъра, като край на гредата.
Иконата TruCal® се включва, но, когато сканирате, устройството не прави нищо друго.
  • Устройството може да не е плътно към стената.
  • Ако е в режим DEEPSCAN® (DEEPSCAN® свети), може да сте калибрирали върху греда.
  • Дръжте устройството така, че двете ленти Velcro® на гърба да контактуват със стената.
  • Рекалибрирайте устройството на друго място и сканирайте отново областта.
Работите в режим DEEPSCAN® и не можете да откриете греди.
  • Може да сте калибрирали върху греда. (Състоянието на грешка е деактивирано в режим DEEPSCAN®, защото е два пъти по-чувствителен от STUD SCAN.)
  • Може да държите устройството като дистанционно управление на телевизор, насочвайки го към стената.
  • Преместете устройството на няколко инча и рекалибрирайте.
  • Дръжте устройството така, че двете ленти Velcro® на гърба да контактуват със стената.
Открива други предмети освен греди.
  • Електрическите проводници и металните или пластмасовите тръби може да са близо до или да докосват задната повърхност на стената.
  • Проверете за други греди, разположени на еднакво разстояние от двете страни на 12, 16 или 24 инча (305, 406 или 610 mm) или за същата греда на няколко места директно над или под първата сканирана област.
Подозирате електрически проводници, но не откривате никакви.
  • Проводниците може да са екранирани зад метални стенни покрития, шперплатова стена или друг плътен материал, или в тръбопровод.
  • Проводниците може да не са под напрежение.
  • Проводниците, по-дълбоки от 2 инча (51 mm) от повърхността, може да не бъдат открити.
  • Бъдете особено внимателни, ако областта има шперплат, дебела дървена подложка зад гипсокартон или по-дебели от нормалните стени.
  • Ако превключвател управлява контакт, уверете се, че е ВКЛЮЧЕН за откриване, но е изключен, когато работите близо до електрически проводници.
Винаги изключвайте захранването, когато режете, заковавате или пробивате близо до електрически проводници.
Областта на откриване на напрежение изглежда много по-голяма от действителния проводник (само AC).
  • Откриването на напрежение може да се разпространи върху гипсокартон до 12 инча (305 mm) от всяка страна на действителен електрически проводник.
  • За да стесните откриването, изключете и включете отново устройството в края на мястото, където е открит проводник, и сканирайте отново.
Винаги изключвайте захранването, когато режете, заковавате или пробивате близо до електрически проводници.

DeepScan, SpotLite, StudSensor, TruCal, WireWarning и Zircon са регистрирани търговски марки или търговски марки на Zircon Corporation.

Посетете www.ZirconEurope.com/support за най-актуалните инструкции.

ОГРАНИЧЕНА 2-ГОДИШНА ГАРАНЦИЯ

Zircon Corporation, ("Zircon") гарантира, че този продукт е без дефекти в материалите и изработката в продължение на две години от датата на закупуване. Всеки дефектен продукт в гаранция, върнат на мястото на закупуване с доказателство за датата на закупуване, ще бъде заменен по избор на търговеца на дребно. Тази гаранция е ограничена до електронната схема и оригиналния корпус на продукта и изключва по-специално щети, причинени от злоупотреба, неразумна употреба или небрежност. Тази гаранция е вместо всички други гаранции, изрични или подразбиращи се, и никакви други изявления или претенции от какъвто и да е характер не обвързват или задължават Zircon. Всички подразбиращи се гаранции, приложими към този продукт, са ограничени до двугодишния период след закупуването му.

В НИКАКЪВ СЛУЧАЙ ZIRCON НЯМА ДА НОСИ ОТГОВОРНОСТ ЗА КАКВИТО И ДА Е СПЕЦИАЛНИ, СЛУЧАЙНИ ИЛИ ПОСЛЕДВАЩИ ЩЕТИ, ПРОИЗТИЧАЩИ ОТ ПРИТЕЖАВАНЕТО, ИЗПОЛЗВАНЕТО ИЛИ НЕИЗПРАВНОСТТА НА ТОЗИ ПРОДУКТ

Предупреждение за регистрация по FCC част 15 клас B

Това устройство отговаря на част 15 от правилата на FCC.

Работата е предмет на следните две условия:

  1. това устройство не може да причинява вредни смущения и
  2. това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.

www.ZirconEurope.com
E-mail: info@zircon.com

©2011 Zircon Corporation • P/N 62144 • Rev B 08/11
