Zircon StudSensor L20 - Ръководство за търсене на греди

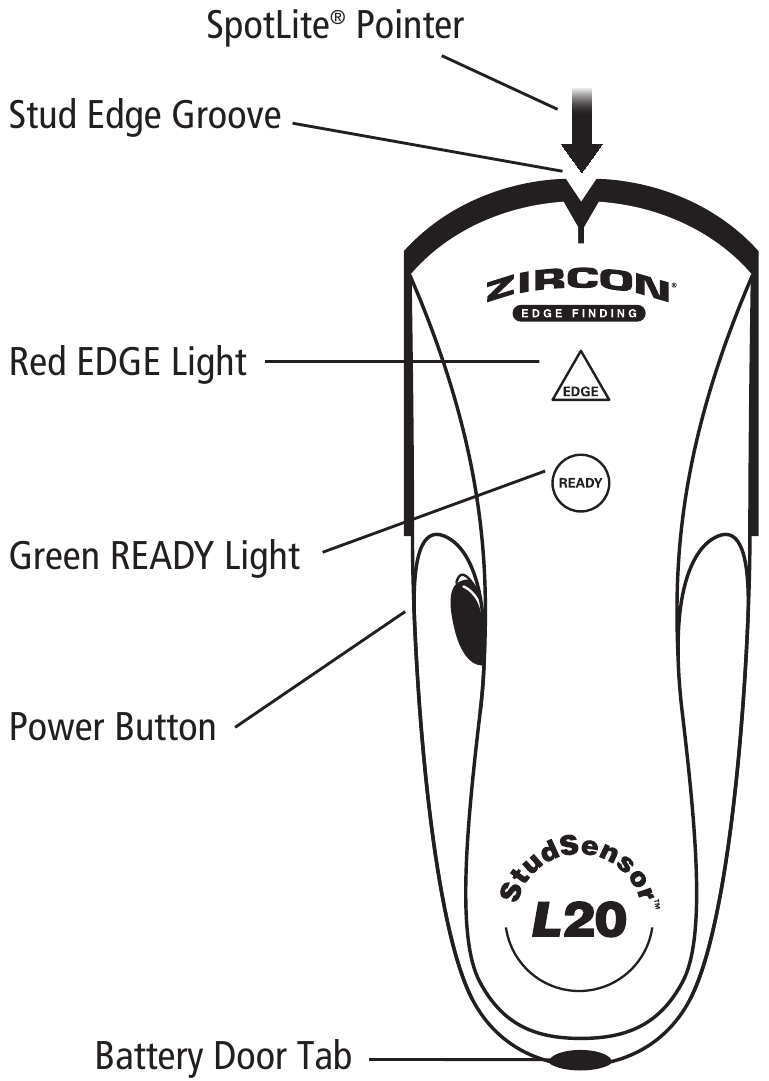

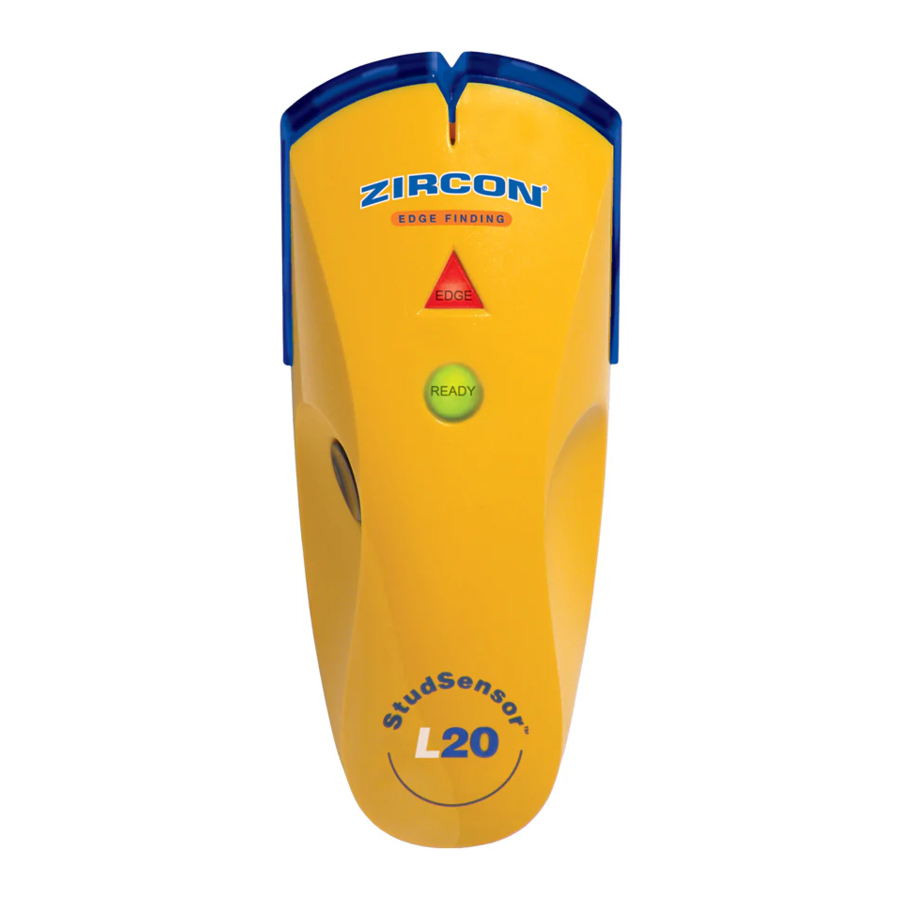

Търсачът на греди Zircon StudSensor^™ L20 намира краищата на дървени и метални греди с дълбочина до 19 mm в стените. Той разполага с елегантен, удароустойчив корпус, с патентован дизайн на захващане и SpotLite^® Pointer.

ИНСТАЛИРАНЕ НА БАТЕРИЯТА

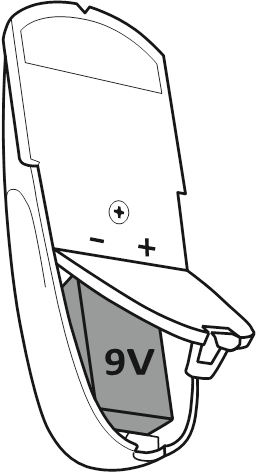

Не се опитвайте да развиете задната част на инструмента. Натиснете езичето на вратата на батерията в долната част на инструмента и отворете вратата. Поставете нова 9V батерия, като съобразите положителния (+) и отрицателния (-) полюс със символите, отпечатани на гърба. Закопчайте батерията на място и поставете вратата. Търсачите на греди и детекторите Zircon, особено тези с LCD екрани, изискват и консумират голямо количество ток от батериите.

За оптимална работа се препоръчва използването на чисто нови, наскоро закупени алкални батерии в тези инструменти.

Ако имате проблеми с вашия инструмент, моля, сменете батерията в инструмента си с чисто нова, свържете се с вашия дилър на Zircon или изпратете имейл на techsupport@zircon.com.

СЪВЕТИ ЗА РАБОТА

• Позиция на инструмента: За правилна употреба винаги поставяйте скенера плоско върху повърхността, преди да включите захранването.
• Захранване: Натиснете и задръжте бутона Power (Захранване) непрекъснато, докато използвате.
• Работа: Движете уреда бавно, като го държите плоско към стената. Не го клатете, накланяйте или повдигайте.

Ако получавате непостоянни резултати от сканирането, това може да е резултат от влажност, влага в кухината на стената или гипсокартона или наскоро нанесена боя или тапети, които не са изсъхнали напълно. Въпреки че влагата не винаги може да бъде видима, тя ще попречи на сензорите на инструмента. Моля, оставете няколко дни стената да изсъхне.

РАБОТА С РАЗЛИЧНИ МАТЕРИАЛИ

Прясно боядисани стени: Може да отнеме една седмица или повече, за да изсъхнат след нанасяне.

Тапети: StudSensor^™ L20 функционира нормално върху стени, покрити с тапети или плат, освен ако материалите са метално фолио, съдържат метални влакна или са все още мокри след нанасяне.

Летви и мазилка: Поради неравности в дебелината на мазилката, този инструмент не се препоръчва за използване върху летви и мазилка.

StudSensor^™ L20 не може да сканира за дървени греди и ребра през керамични плочки или килими и подложки.

Забележка: Дълбочината на засичане и точността могат да варират в зависимост от влагата, съдържанието на материалите, текстурата на стената и боята.

Не разчитайте изключително на детектора за локализиране на предмети зад сканираната повърхност. Използвайте други източници на информация, за да помогнете за локализиране на предмети, преди да проникнете в повърхността. Такива допълнителни източници включват строителни планове, видими точки на влизане на тръби и окабеляване в стените, като например в мазе, и в стандартните практики за разстояние между гредите от 40 и 60 cm.

ВКЛЮЧВАНЕ/КАЛИБРИРАНЕ НА ИНСТРУМЕНТА И НАМИРАНЕ НА ГРЕДА

• Поставете уреда плоско върху стената. Натиснете и задръжте бутона Power (Захранване). По време на калибрирането стрелката SpotLite^® и червената светлина EDGE ще мигат, уредът ще издава звуков сигнал, а зелената светлина READY ще остане осветена. Не местете уреда, докато калибрирането не завърши.
• Ако калибрирате върху греда, уредът ще издава звуков сигнал многократно. Преместете уреда на 7–8 cm надясно или наляво, освободете бутона Power (Захранване) и започнете отначало.

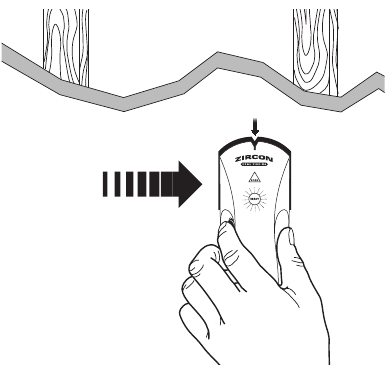

• След като калибрирането приключи, продължете да държите бутона Power (Захранване) и бавно плъзнете уреда по повърхността.

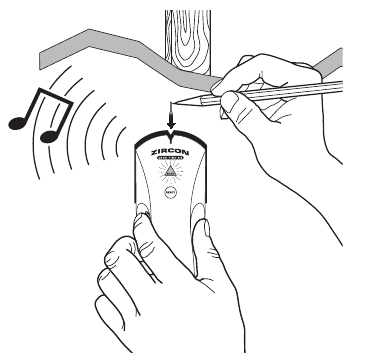

• Когато горната червена светлина EDGE светне, прозвучи звуков сигнал и стрелката на SpotLite^® Pointer светне, вие сте локализирали ръба на гредата. Маркирайте това място.

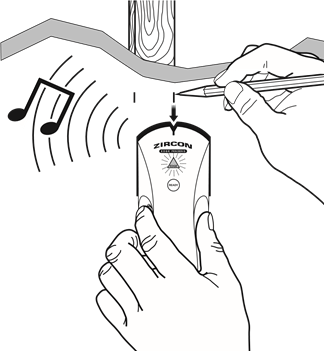

• Продължете да сканирате отвъд маркираното място, докато червената светлина EDGE не изгасне. Плъзнете уреда в обратна посока, за да локализирате другия ръб на гредата. Маркирайте това второ място. Средата на гредата е центрирана между двете маркировки.


ПРЕДПАЗНИ МЕРКИ ПРИ РАБОТА

В зависимост от близостта на електрическите кабели или тръби до повърхността на стената, StudSensor^™ L20 може да ги открие по същия начин като гредите. Винаги трябва да се внимава при заковаване, рязане или пробиване в стени, подове и тавани, които могат да съдържат тези предмети.

НЕ ПРЕДПОЛАГАЙТЕ, ЧЕ В СТЕНАТА НЯМА ЕЛЕКТРИЧЕСКИ ПРОВОДНИЦИ ПОД НАПРЕЖЕНИЕ. НЕ ПРЕДПРИЕМАЙТЕ ДЕЙСТВИЯ, КОИТО БИХА МОГЛИ ДА БЪДАТ ОПАСНИ, АКО СТЕНАТА СЪДЪРЖА ЕЛЕКТРИЧЕСКИ ПРОВОДНИК ПОД НАПРЕЖЕНИЕ.
ВИНАГИ ИЗКЛЮЧВАЙТЕ ЗАХРАНВАНЕТО, ГАЗА И ВОДОСНАБДЯВАНЕТО, ПРЕДИ ДА ПРОНИКНЕТЕ В ПОВЪРХНОСТ. НЕИЗПЪЛНЕНИЕТО НА ТЕЗИ ИНСТРУКЦИИ МОЖЕ ДА ДОВЕДЕ ДО ТОКОВ УДАР, ПОЖАР И/ИЛИ СЕРИОЗНИ ТРАВМИ ИЛИ ПОВРЕДИ НА ИМУЩЕСТВО.

Винаги изключвайте захранването, когато работите в близост до електрически проводници.

ПОЛЕЗНИ СЪВЕТИ

(Вижте също СЪВЕТИ ЗА РАБОТА)

SpotLite, StudSensor и Zircon са търговски марки или регистрирани търговски марки на Zircon Corporation.

Посетете www.ZirconEurope.com за най-актуалните инструкции.

www.ZirconEurope.com
E-mail: info@zircon.com

ZirconCorporation
ZirconTV
ZirconTools | ZirconToolPro
ZirconTools

© 2015 Zircon Corporation • P/N 67569 Rev A 10/15
