Vortex Diamondback HD 2000 - LRF-DB2000 7x24 Ръководство за лазерен далекомер

Спецификации

ВЪВЕДЕНИЕ

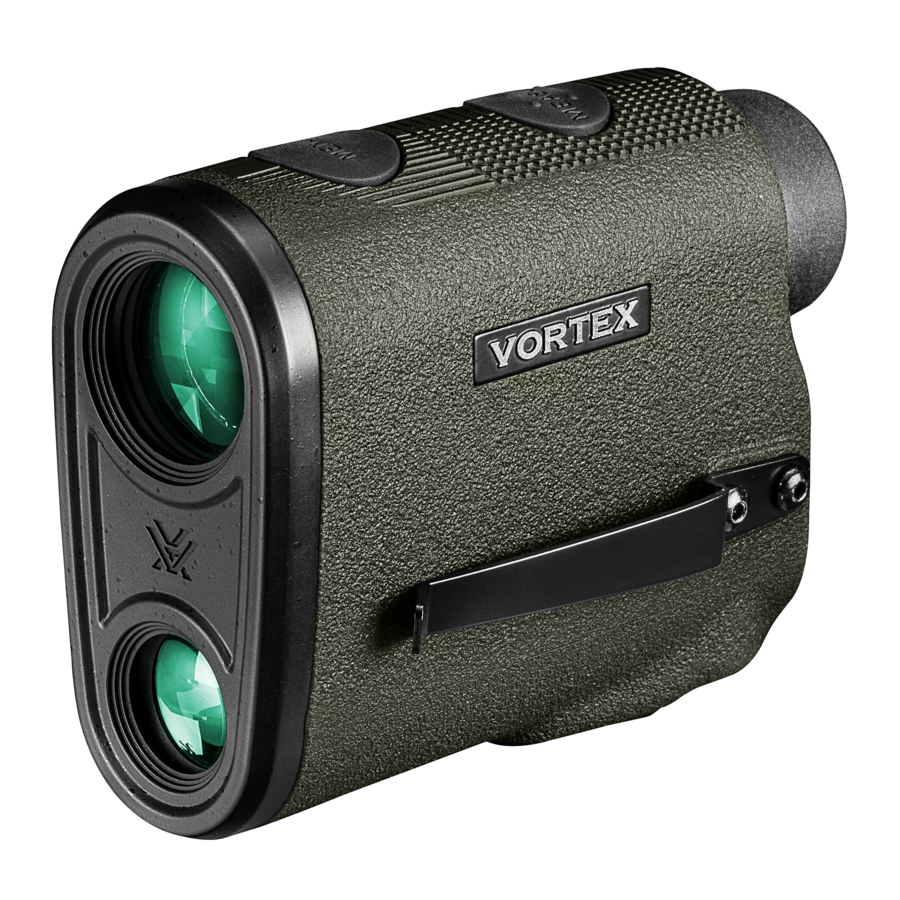

Diamondback^™ HD 2000 е основен спътник за всекидневен ловец, стрелец с лък и стрелец. Този компенсиран по ъгъл далекомер разполага с два целеви режима, Normal (нормален) и Last (последен), и два режима на обхват, Horizontal Component Distance (HCD) (хоризонтално компонентно разстояние) и Line of Sight (LOS) Mode (режим на пряка видимост), за всяка среда на измерване.

Изображенията са само за представяне.
Продуктът може леко да се различава от показаното.

ПРЕГЛЕД

ОСНОВНА ОПЕРАЦИЯ

Инсталиране и смяна на батерията
За да поставите нова батерия, повдигнете езичето на капачката на батерията, разположена в долната част на устройството, и я развийте обратно на часовниковата стрелка, за да я извадите. Поставете батерията CR2 с положителната страна (+) навън. Поставете отново капачката на батерията и се уверете, че е плътно затворена.

Включване
След като батерията е инсталирана, Diamondback^™ HD 2000 е в готовност – нормалното състояние на изключване, когато не се измерва. За да включите Diamondback^™ HD 2000 от готово състояние, натиснете и освободете бутона "Measure" (измерване). Ще се покаже екранът за измерване на HCD или LOS. Diamondback^™ HD 2000 ще се изключи автоматично след 20 секунди бездействие.

Икона за слаба батерия
Иконата за слаба батерия се включва при 25% и остава включена, докато няма захранване или батерията не бъде сменена.

Регулиране на диоптъра
Завъртете диоптъра по посока на часовниковата стрелка или обратно на часовниковата стрелка, докато изображението е на фокус. Това може да се наложи да се регулира леко при гледане на различни разстояния.

Прикрепване на каишката за китка
Каишката осигурява сигурен начин за носене на вашия далекомер.

Полезен клипс
Diamondback^™ HD 2000 се предлага с полезен клипс от лявата страна на устройството. Можете да смените страната на полезния клипс, като развиете 2-милиметровите шестостенни винтове от лявата страна и 2-милиметровите шестостенни винтове от дясната страна на устройството. Поставете отново полезния клипс от дясната страна на устройството и сменете плочата и 2-милиметровите шестостенни винтове от лявата страна.

ИЗБОР НА РЕЖИМ

Промяна на режимите на Diamondback^™ HD 2000
Diamondback^™ HD 2000 е фабрично настроен на режим на компенсиране на ъгъла HCD, нормален целеви режим, ярдове и ниво на яркост 3.

За да промените режимите
Натиснете и освободете бутона "Measure" (измерване), за да включите устройството. За да промените режимите, натиснете и задръжте бутона "Menu" (меню), докато се появи екранът за избор на режим (около 2 секунди). Превъртете през опциите на режима, като щракнете върху бутона "Menu" (меню). За да регулирате режим, щракнете върху бутона "Measure" (измерване). За да запазите настройките си и да излезете от екрана за избор на режим, натиснете и задръжте бутона "Menu" (меню) за поне две секунди.

(Използвайте бутона "Menu" (меню), за да активирате менюто за избор на режим и да превъртите през опциите на режима.
Използвайте бутона "Measure" (измерване), за да регулирате режима.)

ИЗБОР НА РЕЖИМ НА ИЗМЕРВАНЕ

Изберете между режимите HCD и LOS
След като активирате избора на режим на обхват, натиснете бутона "Measure" (измерване), за да превключвате между дисплеите HCD и LOS. Натиснете бутона "Menu" (меню), за да запазите желания от вас избор и да продължите към екрана за избор на обхват.

HCD Mode (HCD режим)
Дисплеят Horizontal Component Distance (HCD) (хоризонтално компонентно разстояние) е предназначен да бъде вашият основен режим, използван за повечето приложения за стрелба с пушка и лък. Показваното число в ярдове е критичното HCD.

Показваното HCD разстояние в ярдове е коригирано за ъгъла на изстрела и не се нуждае от допълнителен потребителски вход; стрелците просто използват подходящото падане на куршума на ниво земя за показания обхват. Стрелците с лък използват подходящия мерник на ниво земя за показания обхват.

Използвайте режима на обхват HCD в следните ситуации:

Забележка: За да отчетете правилно вятъра, трябва да знаете разстоянието на пряката видимост до целта, тъй като то се основава на това колко далеч куршумът пътува до целта. Това може да се постигне с помощта на режима LOS.

LOS Mode (LOS режим)
Режимът Line of Sight (LOS) (пряка видимост) е предназначен за стрелци с пушка, използващи карта с данни за балистично падане с корекция на наклона, или балистични решаващи устройства и стрелба на разстояния над 500 ярда с наклони, по-големи от 15 градуса.
Числото на обхвата, показано в режим LOS, е действителният обхват на пряката видимост без балистична корекция за наклон. Най-често използваните балистични решаващи устройства могат да осигурят независима корекция на наклона за данните за падане на куршума и изискват действителен вход за обхват на пряка видимост. Използването на обхват LOS при изчисляване на отклоненията на вятъра на куршума при тези условия на стръмен наклон/голям обхват ще осигури по-висока степен на точност от използването на обхвата HCD.
За да използвате, просто въведете числото на обхвата LOS в балистичното решаващо устройство и използвайте обхвата LOS, когато се позовавате на карти за балистично падане с корекция на наклона.
Когато сте в режим LOS, над числото на обхвата се показва допълнително число. Това число е наклонът, показан в градуси.

Избор на единица за обхват
Натиснете бутона "Measure" (измерване), за да превключвате между дисплея Yards (ярдове) и Meters (метри). Натиснете бутона "Menu" (меню), за да запазите желания от вас избор и да преминете към екрана за избор на яркост.

Избор на яркост
Изберете между пет настройки на яркост
Diamondback^™ HD 2000 предлага пет настройки на яркост. Натиснете бутона "Measure" (измерване), за да превключвате между настройките на яркостта. Натиснете и задръжте бутона "Menu" (меню) за поне две секунди, за да запазите желаната настройка. Устройството ще се върне в състояние на включване.

ОБЯСНЕНИЯ ЗА РЕЖИМА НА НАСОЧВАНЕ

ИЗМЕРВАНЕ

С включен Diamondback^™ HD 2000, поставете мерника върху целевия обект, който искате да измерите, след това натиснете и освободете бутона "Measure" (измерване), за да получите измерването на разстоянието. Ако лазерът не може да измери поради отразяващата способност на целевия обект или е твърде близо, ще видите дисплей, подобен на показания тук No Range Returned (не е върнат обхват). За да измерите нова цел, просто пренасочете и натиснете отново бутона "Measure" (измерване).

Функция за сканиране
Активирайте функцията за сканиране, като натиснете и задържите бутона "Measure" (измерване). Задържането на бутона натиснат ще измерва непрекъснато, докато панорамирате напред-назад през целевите обекти. "Scan" (сканиране) ще мига в горния десен ъгъл на дисплея по време на сканиране.
Сканиране за получаване на обхват:

Сканирайте напред-назад, като наблюдавате числото на разстоянието в ярдове, за да се покаже или промени.

Съвети за измерване на разстояние
Далекомерите работят, като излъчват кратък светлинен импулс, насочен към целеви обект. Разстоянието се определя от времето, необходимо на светлината да се излъчи и да се върне към вътрешния приемник на лазера. Способността на лазера да чете обхват може да бъде повлияна от много неща, най-вече свързани с целевия обект.

ПОДДРЪЖКА

Почистване
Вашият Diamondback^™ HD 2000 изисква много малко рутинна поддръжка, освен периодично почистване на външните лещи. Външността може да се почисти чрез избърсване с мека кърпа. Когато почиствате лещите, не забравяйте да използвате продукти, които са специално проектирани за използване върху покрити оптични лещи.

Смазване
Всички компоненти на Diamondback^™ HD 2000 са постоянно смазани, така че не трябва да се прилага допълнително смазващо вещество.
Забележка: Освен за отстраняване на капачката на батерията и полезния клипс, не се опитвайте да разглобявате каквито и да било компоненти на далекомера. Разглобяването на далекомера може да анулира гаранцията.

Съхранение
Ако е възможно, избягвайте да съхранявате далекомера си на пряка слънчева светлина или на много горещо място за дълги периоди от време.

ИЗИСКВАНИЯ НА FCC

Ръководството за потребителя или ръководството с инструкции за умишлен или неумишлен радиатор трябва да предупреждава потребителя, че промени или модификации, които не са изрично одобрени от страната, отговорна за съответствието, могат да анулират правото на потребителя да работи с оборудването.
Забележка: Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с инструкциите, може да причини вредни смущения в радиокомуникациите. Въпреки това, няма гаранция, че няма да възникнат смущения в конкретна инсталация. Ако това оборудване причинява вредни смущения в радио- или телевизионното приемане, което може да се определи чрез изключване и включване на оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или повече от следните мерки:

БЕЗОПАСНОСТ И ПРЕДПАЗНИ МЕРКИ

Не гледайте в лъча или директно без защита за очите от лазер. Непрекъснатото взиране в лъча за продължителни периоди от време може да причини увреждане на очите ви. Ако се използва правилно, това устройство е безопасно за очите ви и не е необходима защита за очите от лазер.

Използването на контроли, настройки или изпълнение на процедури, различни от посочените тук, може да доведе до опасно излагане на лазерно лъчение.

VIP ГАРАНЦИЯ
НАШЕТО БЕЗУСЛОВНО ОБЕЩАНИЕ КЪМ ВАС.
Обещаваме да поправим или заменим продукта. Абсолютно безплатно.

• Неограничено.
• Безусловно.
• Доживотна гаранция.

Научете повече на VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Забележка: VIP гаранцията не покрива загуба, кражба, умишлена повреда или козметична повреда, която не влияе на работата на продукта. За допълнителни и най-нови ръководства посетете VortexOptics.com
