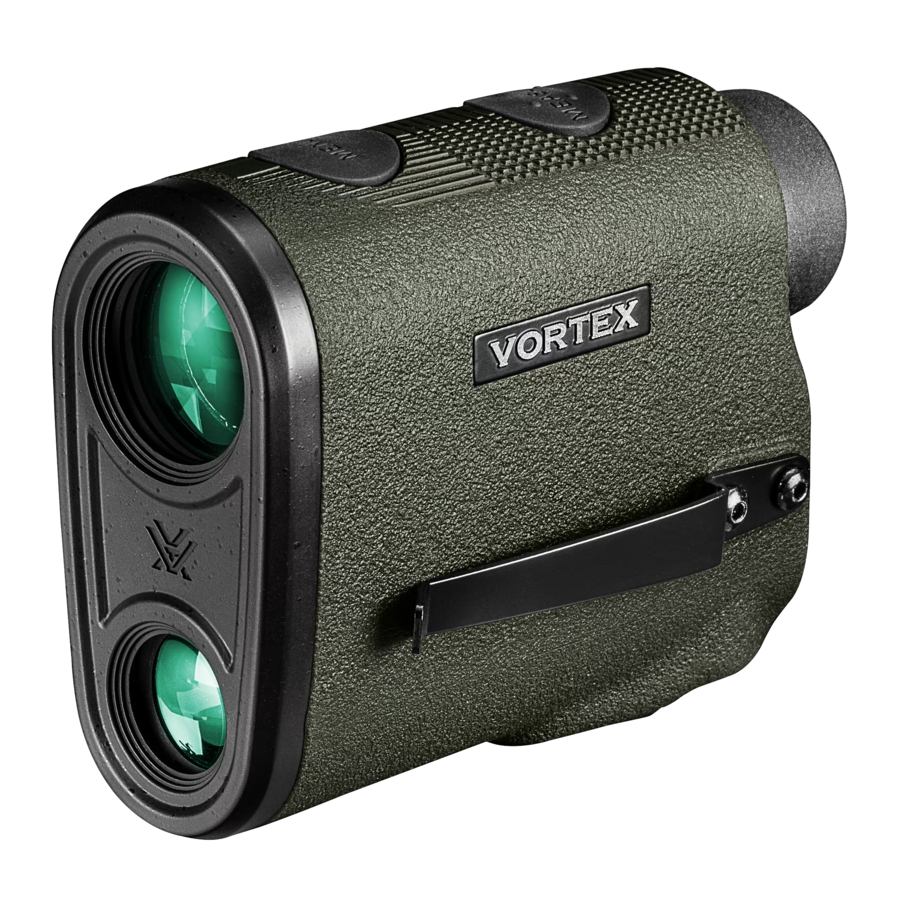

Vortex Diamondback HD 2000 - LRF-DB2000 7x24 Manual i Gjetësit të Largësisë me Laser
Specifikimet
| MADHËSIA | 7x |
| LENTE OBJEKTIVE | 24mm |
| LARGËSIA MAKSIMALE REFLEKTUESE | Deri në 2000 yds. (1829m) |
| LARGËSIA E PEMËS | Deri në 1800 yds. (1646m) |
| LARGËSIA E DRERIT | Deri në 1400 yds. (1189m) |
| LARGËSIA MINIMALE | 5 yds. (4.5m) |
| SAKTËSIA | ± 1 yd. @ ≤ 100 yds. |
| ± 2 yds. @ ≥ 100 yds. & ≤ 500 yds. | |
| ± 3 yds. @ ≥ 500 yds. | |
| LEXIMI MAKSIMAL I KËNDIT | ± 60° |
| Linear @ 1000 yds. 335' | |
| FUSHA E PAMJES | Angular 6.4° |
| LARGËSIA E SYRIT | 16mm |
| LLOJI I BATERISË | CR2 |
| KOHËZGJATJA E BATERISË | 2000 + Cikle Largësie në Nivelin e Ndriçimit 3 |
| GJATËSIA | 4.1" (103.4mm) |
| LARTËSIA | 3.1" (79.5mm) |
| GJERËSIA | 1.8" (45mm) |
| PESHA ME BATERI | 7.6 oz. (215.5g) |

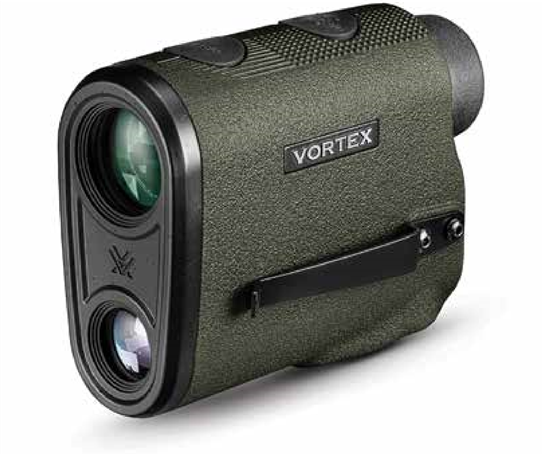

HYRJE
Diamondback™ HD 2000 është një shoqërues thelbësor për gjahtarin, harkëtarin dhe gjuajtësin e përditshëm. Ky gjetës i largësisë i kompensuar me kënd përmban dy mënyra të synimit, Normal dhe Last (E fundit), dhe dy mënyra të largësisë, Horizontal Component Distance (HCD) (Largësia e Komponentit Horizontal (HCD)) dhe Line of Sight (LOS) Mode (Mënyra e Vijës së Shikimit (LOS)), për çdo mjedis largësie.
Imazhet janë vetëm për përfaqësim.
Produkti mund të ndryshojë pak nga ajo që tregohet.

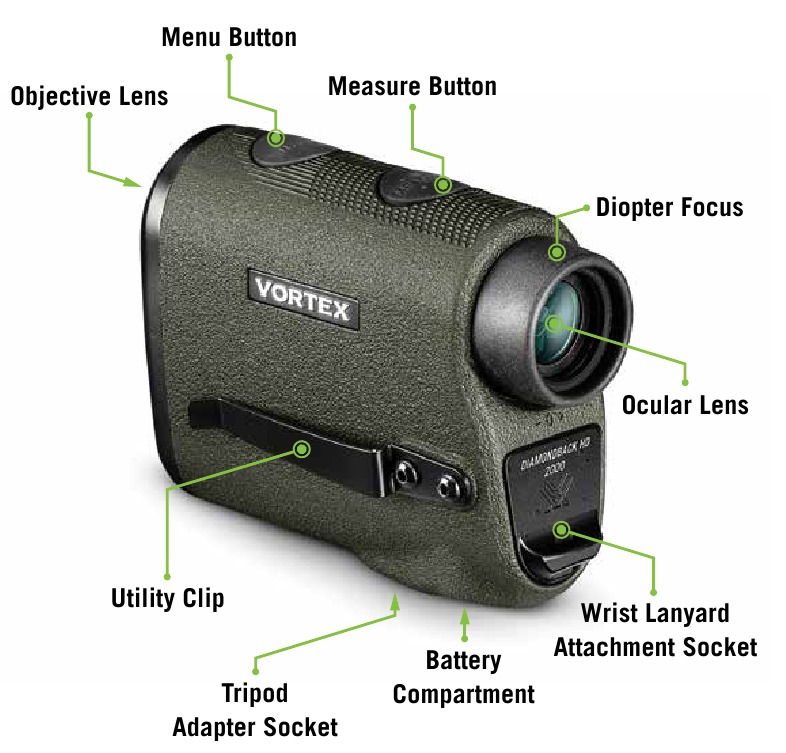

PËRMBLEDHJE
OPERACIONI BAZË

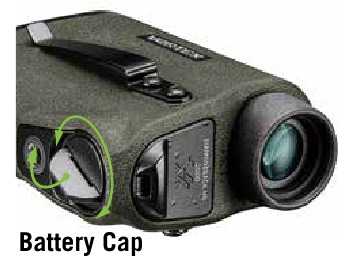

Instalimi dhe Zëvendësimi i Baterisë
Për të futur një bateri të re, ngrini lart skedën e gishtit në Kapakun e Baterisë që ndodhet në fund të njësisë dhe zhvidhosni, në drejtim të kundërt të akrepave të orës, për ta hequr. Futni baterinë CR2 me anën pozitive (+) që shikon nga jashtë. Rinstaloni Kapakun e Baterisë dhe sigurohuni që të jetë i mbyllur fort.
Ndizeni
Pasi të jetë instaluar bateria, Diamondback™ HD 2000 është në gjendje të gatshme – gjendja normale, e fikur kur nuk mat largësinë. Për të ndezur Diamondback™ HD 2000 nga gjendja e gatshme, shtypni dhe lëshoni butonin "Measure" (Maso). Ekrani i largësisë HCD ose LOS do të shfaqet. Diamondback™ HD 2000 do të fiket automatikisht pas 20 sekondash mos përdorimi.
Ikona e Baterisë së Ulët
Ikona e Baterisë së Ulët ndizet në 25% dhe qëndron e ndezur derisa nuk ka energji ose bateria të zëvendësohet.

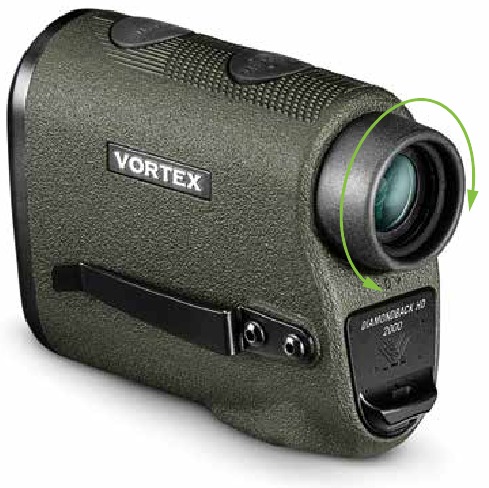

Rregullimi i Dioptrit
Rrotulloni Dioptrin në drejtim të akrepave të orës ose në drejtim të kundërt të akrepave të orës derisa imazhi të jetë në fokus. Kjo mund të duhet të rregullohet pak kur shikoni në distanca të ndryshme.

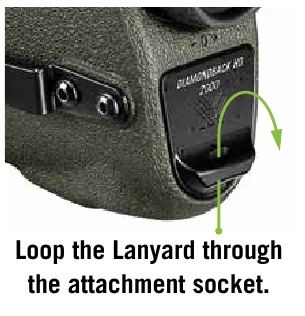

Bashkangjitja e Litarit të Dorës
Litar ofron një mënyrë të sigurt për të mbajtur gjetësin tuaj të largësisë.

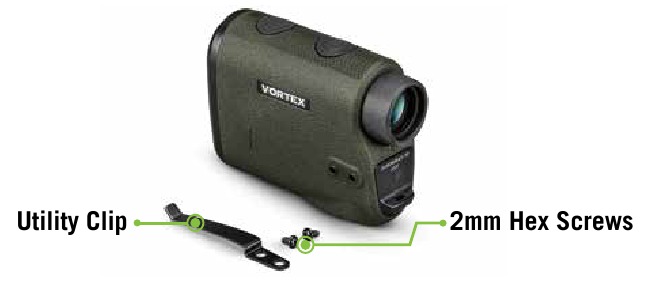

Kapëse Ndihmëse
Diamondback™ HD 2000 vjen me një Kapëse Ndihmëse në anën e majtë të njësisë. Ju mund të ndërroni anën e Kapëses Ndihmëse duke zhvidhosur vidhat gjashtëkëndore 2mm në anën e majtë dhe vidhat gjashtëkëndore 2mm në anën e djathtë të njësisë. Rinstaloni Kapësen Ndihmëse në anën e djathtë të njësisë dhe zëvendësoni pllakën dhe vidhat gjashtëkëndore 2mm në anën e majtë.
PËRZGJEDHJET E MËNYRAVE
Ndryshimi i Mënyrave në Diamondback™ HD 2000
Diamondback™ HD 2000 është vendosur në fabrikë në mënyrën e largësisë HCD që kompensohet me kënd, mënyrën e synimit Normal, jardë dhe nivelin e ndriçimit 3.

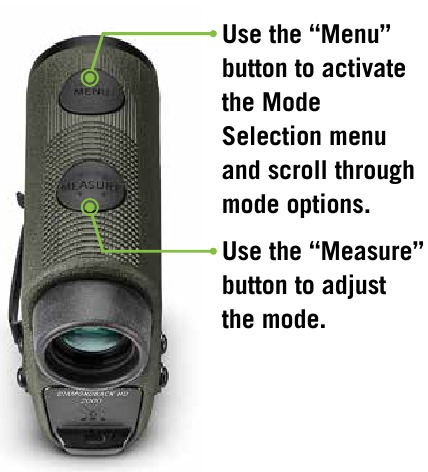

Për të Ndryshuar Mënyrat
Shtypni dhe lëshoni butonin "Measure" (Maso) për të ndezur njësinë. Për të ndryshuar mënyrat, shtypni dhe mbani butonin "Menu" derisa të shfaqet ekrani i Përzgjedhjes së Mënyrës (rreth 2 sekonda). Lëvizni nëpër opsionet e mënyrës duke klikuar butonin "Menu". Për të rregulluar një mënyrë, klikoni butonin "Measure" (Maso). Për të ruajtur cilësimet tuaja dhe për të dalë nga ekrani i Përzgjedhjes së Mënyrës, shtypni dhe mbani butonin "Menu" për të paktën dy sekonda.
(Përdorni butonin "Menu" për të aktivizuar menunë e Përzgjedhjes së Mënyrës dhe për të lëvizur nëpër opsionet e mënyrës.
Përdorni butonin "Measure" (Maso) për të rregulluar mënyrën.)
PËRZGJEDHJA E MËNYRËS SË LARGËSISË

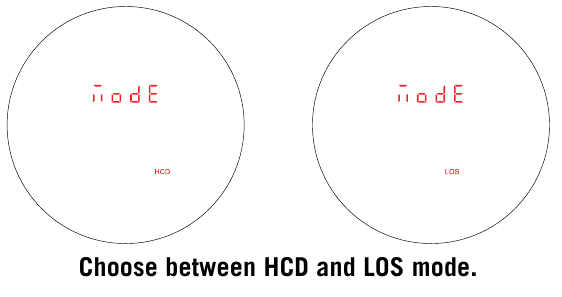

Zgjidhni Midis Mënyrave HCD dhe LOS
Pasi të aktivizoni Përzgjedhjen e Mënyrës së Largësisë, shtypni butonin "Measure" (Maso) për të kaluar midis ekraneve HCD dhe LOS. Shtypni butonin "Menu" për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të vazhduar nëpër ekranin e Përzgjedhjes së Largësisë.

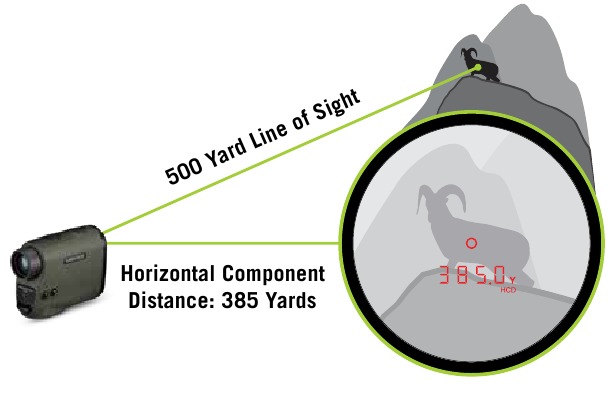

Mënyra HCD
Ekrani Horizontal Component Distance (HCD) (Largësia e Komponentit Horizontal (HCD)) synon të jetë mënyra juaj kryesore, e përdorur për shumicën e aplikacioneve të gjuajtjes me pushkë dhe hark. Numri i jardëve të shfaqur është HCD kritike.
Largësia HCD e shfaqur është korrigjuar për këndin e gjuajtjes dhe nuk ka nevojë për hyrje shtesë nga përdoruesi; gjuajtësit thjesht përdorin rënien e plumbit të tokës së nivelit të duhur për largësinë e shfaqur. Harkëtarët përdorin kunjën e shikimit të tokës së nivelit të duhur për largësinë e shfaqur.
Përdorni mënyrën e largësisë HCD në situatat e mëposhtme:
- Gjuajtje me pushkë në tokë të nivelit në çdo largësi.
- Gjuajtje me pushkë deri në largësi prej 800 jardësh me pjerrësi të buta (më pak se 15 gradë).
- Gjuajtje me pushkë deri në largësi prej 400 jardësh me pjerrësi të moderuara (15 deri në 30 gradë).
- Për të gjitha gjuajtjet me hark.
Shënim: Për të llogaritur saktë erën, duhet të dini distancën e Vijës së Shikimit deri te objektivi pasi ajo bazohet në atë se sa larg udhëton plumbi deri te objektivi. Kjo mund të arrihet duke përdorur mënyrën LOS.
Mënyra LOS
Mënyra Line of Sight (LOS) (Vija e Shikimit (LOS)) synohet për gjuajtësit me pushkë që përdorin një kartë të dhënash për rënien balistike që korrigjon pjerrësinë, ose zgjidhës balistikë dhe gjuajnë në distanca përtej 500 jardësh me pjerrësi më të madhe se 15 gradë.
Numri i largësisë i shfaqur në Mënyrën LOS është largësia aktuale e vijës së shikimit pa korrigjim balistik për pjerrësinë. Zgjidhësit balistikë më të përdorur zakonisht mund të ofrojnë korrigjim të pavarur të pjerrësisë për të dhënat e rënies së plumbit dhe kërkojnë hyrje aktuale të largësisë së vijës së shikimit. Përdorimi i largësisë LOS kur llogariten zhvendosjet e erës së plumbit nën këto kushte të pjerrësisë së pjerrët/largësisë së gjatë do të sigurojë një shkallë më të lartë saktësie sesa përdorimi i largësisë HCD.
Për ta përdorur, thjesht futni numrin e largësisë LOS në zgjidhësin balistik dhe përdorni largësinë LOS kur referoni kartat e rënies balistike me korrigjim të pjerrësisë.

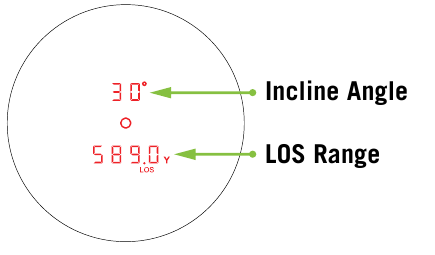

Kur jeni në mënyrën LOS, një numër shtesë shfaqet mbi numrin e largësisë. Ky numër është pjerrësia e pjerrësisë e treguar në gradë.

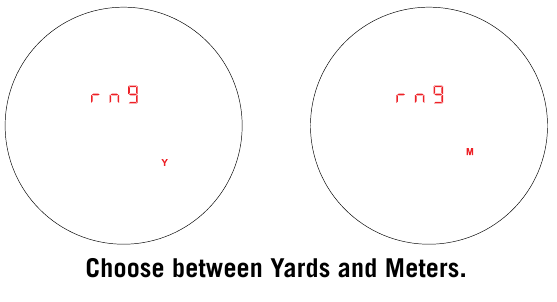

Përzgjedhja e Njësisë së Largësisë
Shtypni butonin "Measure" (Maso) për të kaluar midis ekranit të Jardëve dhe Metrave. Shtypni butonin "Menu" për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të kaluar në ekranin e Përzgjedhjes së Ndriçimit.
Përzgjedhja e Ndriçimit
Zgjidhni Midis Pesë Cilësimeve të Ndriçimit
Diamondback™ HD 2000 ofron pesë cilësime të ndriçimit. Shtypni butonin "Measure" (Maso) për të kaluar nëpër cilësimet e ndriçimit. Shtypni dhe mbani butonin "Menu" për të paktën dy sekonda për të ruajtur cilësimin e dëshiruar. Njësia do të kthehet në gjendjen e ndezjes.
SHPJEGIME PËR MËNYRAT E SYNIMIT

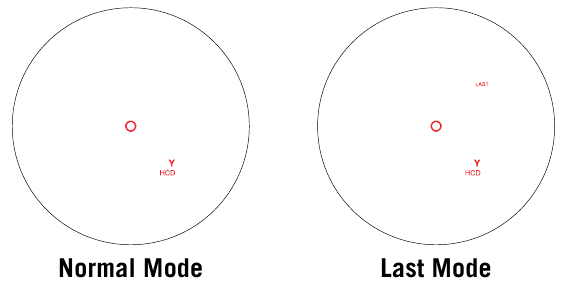

Zgjidhni Midis Mënyrës Normal ose Mënyrës Last (E fundit)
Shtypni butonin "Measure" (Maso) për të ndezur njësinë. Shtypni dhe lëshoni butonin "Menu" për të kaluar midis Mënyrës Normal dhe Last (E fundit). Kur jeni në mënyrën e synimit Last (E fundit), "Last" (E fundit) do të jetë në cepin e sipërm të djathtë të ekranit. Kur jeni në mënyrën e synimit Normal, ajo do të jetë bosh.
Mënyra Normal
Diamondback ™ HD 2000 vjen i paravendosur në mënyrën e synimit Normal. Kjo është mënyra standarde që siguron largësinë e objektivit me rezultatin më të fortë të largësisë. Mënyra Normal është mënyra e synimit e rekomanduar për shumicën e situatave.

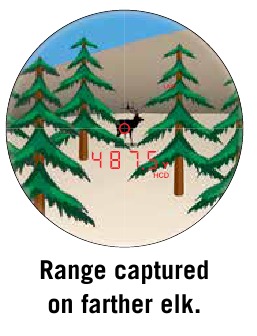

Mënyra Last (E fundit)
Kjo mënyrë shfaq distancën më të largët kur lëvizni dhe skanoni. Është ideale për të matur largësinë e një objektivi specifik pas një grupi objektesh, të tilla si shkëmbinj, pemë, shkurre, etj.
MATJA E LARGËSISË
Me Diamondback™ HD 2000 të ndezur, poziciononi rrjetën në objektin e synuar që dëshironi të matni largësinë, pastaj shtypni dhe lëshoni butonin "Measure" (Maso) për të marrë matjen e distancës. Nëse laseri nuk është në gjendje të matë largësinë për shkak të reflektivitetit të objektit të synuar, ose duke qenë shumë afër, do të shihni një ekran të ngjashëm me atë të treguar Nuk u Kthye Largësi këtu. Për të matur largësinë e një objektivi të ri, thjesht ri-synoni dhe shtypni përsëri butonin "Measure" (Maso).
Veçoria e Skanimit
Aktivizoni Veçorinë e Skanimit duke shtypur dhe mbajtur butonin "Measure" (Maso). Mbajtja e butonit të shtypur do të masë vazhdimisht ndërsa lëvizni para dhe mbrapa nëpër objektet e synuara. "Scan" (Skano) do të pulsojë në cepin e sipërm të djathtë të ekranit gjatë skanimit.

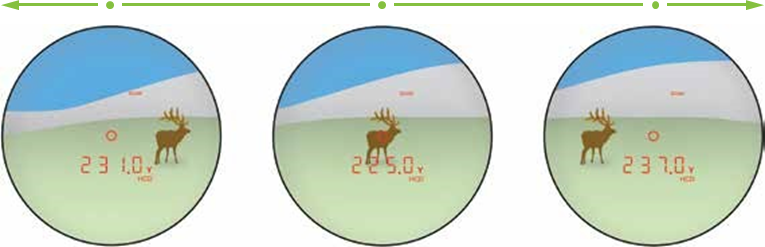

Skanimi për të marrë largësinë:
Skanoni para dhe mbrapa, duke parë numrin e jardëve të shfaqet ose të ndryshojë.
Këshilla për Matjen e Largësisë
Gjetësit e largësisë punojnë duke lëshuar një impuls të shkurtër drite të drejtuar në një objekt të synuar. Distanca përcaktohet nga sasia e kohës që duhet që drita të lëshojë dhe të kthehet në marrësin e brendshëm të laserit. Aftësia e një laseri për të lexuar largësinë mund të ndikohet nga shumë gjëra, kryesisht në lidhje me objektin e synuar.
- Ngjyrat e lehta zakonisht do të reflektojnë më mirë se ato të errëta.
- Bora, shiu, mjegulla dhe cilësia e ajrit do të kenë efekte negative në aftësinë e matjes së largësisë.
- Sipërfaqet e shurdhër ose me teksturë nuk do të reflektojnë aq mirë sa një sipërfaqe e fortë dhe e shkëlqyeshme.
- Matja e largësisë nën mbulesën e reve mund të përmirësojë performancën e laserit në krahasim me kushtet e ndritshme dhe me diell.
- Objektet e ngurta, të tilla si shkëmbinjtë, do të reflektojnë më mirë se shkurret.
- Sipërfaqet e sheshta pingul me laserin do të reflektojnë më mirë se sipërfaqet e lakuara ose sipërfaqet e kënduara në lidhje me laserin.
- Matja e largësisë mbi ujë ndonjëherë mund të shkaktojë reflektime dhe lexime të rreme.
- Në distanca më të gjata, objektet më të mëdha do të jenë më të lehta për të matur largësinë sesa objektet më të vogla.
- Përdorimi i një tripodi për të stabilizuar Diamondback ™ HD 2000 do të rrisë shumë aftësinë tuaj për të matur largësinë e objektivave të vegjël në distanca më të gjata.
- Nëse keni vështirësi në matjen e largësisë së një kafshe ose objekti, provoni të matni largësinë e një objekti tjetër aty pranë, ose përdorni veçorinë Scan (Skano) për të lëvizur para dhe mbrapa duke parë ndryshimet në largësi.
MIRËMBAJTJA
Pastrimi
Diamondback™ HD 2000 juaj kërkon shumë pak mirëmbajtje rutinë përveç pastrimit periodik të lenteve të jashtme. Pjesa e jashtme mund të pastrohet duke fshirë me një leckë të butë. Kur pastroni lentet, sigurohuni që të përdorni produkte që janë krijuar posaçërisht për përdorim në lentet optike të veshura.
- Sigurohuni që të largoni çdo pluhur ose kokrrizë në lente përpara se të fshini sipërfaqet.
- Përdorimi i frymës suaj, ose një sasi e vogël uji ose alkooli të pastër, mund të ndihmojë në heqjen e njollave të forta të ujit të thatë.
Lubrifikimi
Të gjithë komponentët e Diamondback™ HD 2000 janë të lubrifikuar përgjithmonë, kështu që nuk duhet të aplikohet asnjë lubrifikant shtesë.
Shënim: Përveç heqjes së Kapakut të Baterisë dhe Kapëses Ndihmëse, mos u përpiqni të çmontoni ndonjë komponent të gjetësit të largësisë. Çmontimi i gjetësit të largësisë mund të anulojë garancinë.
Magazinimi
Nëse është e mundur, shmangni ruajtjen e gjetësit tuaj të largësisë në rrezet e diellit direkte ose në ndonjë vend shumë të nxehtë për periudha të gjata kohore.
KËRKESAT E FCC
Manuali i përdoruesit ose manuali i udhëzimeve për një rrezatues të qëllimshëm ose të paqëllimshëm do ta paralajmërojë përdoruesin se ndryshimet ose modifikimet që nuk janë miratuar shprehimisht nga pala përgjegjëse për pajtueshmërinë mund të anulojnë autoritetin e përdoruesit për të përdorur pajisjen.
Shënim: Kjo pajisje është testuar dhe është gjetur se përputhet me kufijtë për një pajisje dixhitale të Klasit B, në përputhje me pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim banimi. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me udhëzimet, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Megjithatë, nuk ka asnjë garanci se nuk do të ndodhë ndërhyrje në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizorit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:
- Riorientoni ose zhvendosni antenën marrëse.
- Rrisni ndarjen midis pajisjes dhe marrësit.
- Lidheni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi.
- Konsultohuni me shitësin ose një teknik të kualifikuar radio/TV për ndihmë.
SIGURIA DHE MASAT PARAPRAKE
Mos e shikoni rrezen ose shikoni drejtpërdrejt pa mbrojtje për sytë nga laseri. Shikimi vazhdimisht në rreze për periudha të gjata kohore mund të shkaktojë dëmtime në sytë tuaj. Nëse përdoret siç duhet, kjo pajisje është e sigurt për sytë tuaj dhe nuk nevojitet mbrojtje për sytë nga laseri.
- Përdorni baterinë e saktë (CR2) dhe orientimin e duhur të baterisë.
- Mos shikoni diellin.
- Mos aktivizoni butonat "Menu" ose "Measure" (Maso) ndërsa synoni në sy ose shikoni në lenten objektive.
- Mos e çmontoni.
- Mos lejoni fëmijët të luajnë me njësinë.
Përdorimi i kontrolleve, rregullimeve ose kryerja e procedurave të tjera nga ato të specifikuara këtu mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit lazer.
GARANCIA VIP
PREMTIMI YNË I PAKUSHTËZUAR PËR JU.
Ne premtojmë të riparojmë ose zëvendësojmë produktin. Absolutisht falas.
- I pakufizuar.
- I pakushtëzuar.
- Garanci e Përjetshme.
Mësoni më shumë në VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Shënim: Garancia VIP nuk mbulon humbjen, vjedhjen, dëmtimin e qëllimshëm ose dëmtimin kozmetik që nuk ndikon në performancën e produktit. Për manuale shtesë dhe më të fundit, vizitoni VortexOptics.com
Vortex Optics
® Markë e Regjistruar dhe TM Markë Tregtare e Vortex Optics.
Patentë në Pritje.
