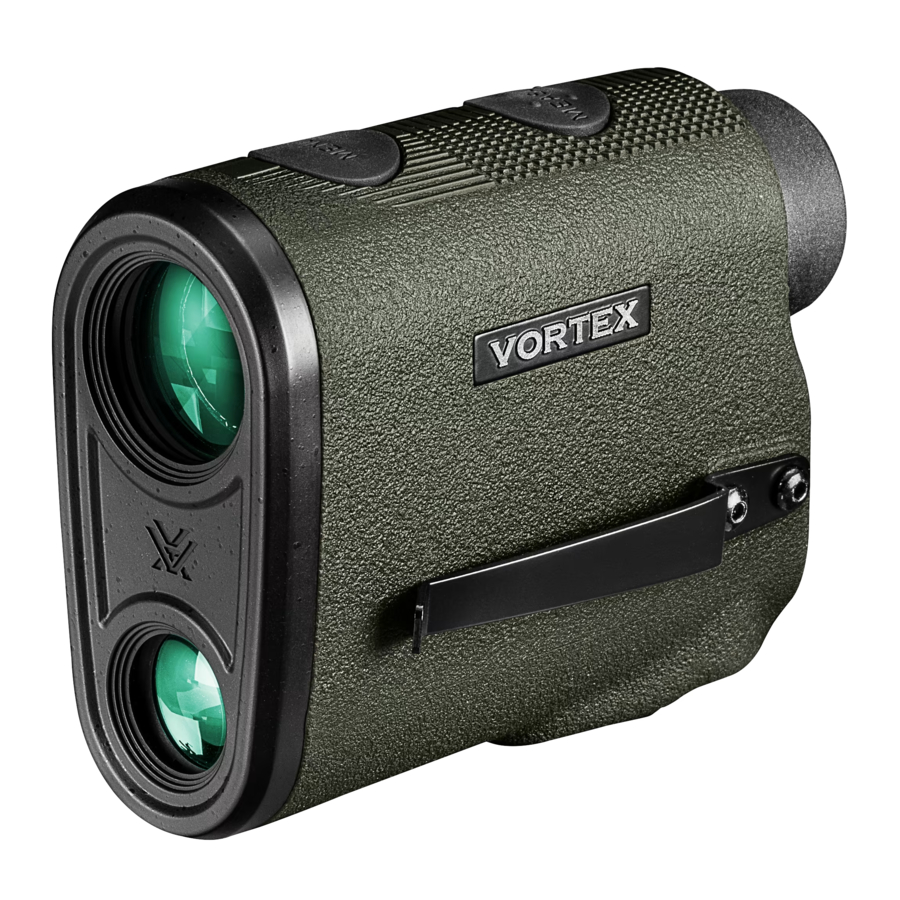

Vortex Diamondback HD 2000 - LRF-DB2000 7x24 Laser Rangefinder -laseretäisyysmittarin käyttöohje

Sisältö

1 Tekniset tiedot
2 JOHDANTO
3 YLEISKATSAUS
4 PERUSKÄYTTÖ
5 TILAN VALINNAT
6 ETÄISYYSMITTAUSTILAN VALINTA
7 KOHDISTUSTILAN SELITYKSET
8 ETÄISYYDEN MITTAAMINEN
9 HUOLTO
10 FCC-VAATIMUKSET
11 TURVALLISUUS JA VAROTOIMET
12 Viitteet
13 Lataa käyttöohje
14 Muilla kielillä

Tekniset tiedot

SUURENNOS	7x
OBJEKTIIVIN LINSSI	24mm
MAKSIMAALINEN HEIJASTAVA ETÄISYYS	Jopa 2000 jaardia (1829m)
PUUN ETÄISYYS	Jopa 1800 jaardia (1646m)
PEURAN ETÄISYYS	Jopa 1400 jaardia (1189m)
MINIMIETÄISYYS	5 jaardia (4.5m)
TARKKUUS	± 1 jaardi @ ≤ 100 jaardia
	± 2 jaardia @ ≥ 100 jaardia & ≤ 500 jaardia
	± 3 jaardia @ ≥ 500 jaardia
MAKSIMAALINEN KULMALUKEMA	± 60°
MAKSIMAALINEN KULMALUKEMA	Lineaarinen @ 1000 jaardia 335'
NÄKÖKENTTÄ	Kulma 6.4°
SILMÄN ETÄISYYS	16mm
PARISTOTYYPPI	CR2
PARISTON KESTO	2000 + Etäisyyssykliä kirkkaustasolla 3
PITUUS	4.1" (103.4mm)
KORKEUS	3.1" (79.5mm)
LEVEYS	1.8" (45mm)
PAINO PARISTON KANSSA	7.6 oz. (215.5g)

JOHDANTO

Diamondback^™ HD 2000 on olennainen kumppani jokapäiväiselle metsästäjälle, jousiampujalle ja ampujalle. Tässä kulmakompensoidussa laseretäisyysmittarissa on kaksi kohdetilaa, Normal (normaali) ja Last (viimeinen), sekä kaksi etäisyystilaa, Horizontal Component Distance (HCD) (horisontaalinen komponenttietäisyys) ja Line of Sight (LOS) Mode (näköyhteyden tila), kaikkiin etäisyyden mittausympäristöihin.

Kuvat ovat vain esimerkkejä.
Tuote voi poiketa hieman esitetystä.

YLEISKATSAUS

PERUSKÄYTTÖ

Pariston asennus ja vaihto
Aseta uusi paristo paikalleen nostamalla paristokotelon kannessa olevaa sormikielekettä laitteen pohjassa ja kierrä sitä vastapäivään irrottaaksesi sen. Aseta CR2-paristo paikalleen positiivinen puoli (+) ulospäin. Asenna paristokotelon kansi takaisin ja varmista, että se on tiukasti kiinni.

Virran kytkeminen
Kun paristo on asennettu, Diamondback^™ HD 2000 on valmiustilassa – normaali, virta pois -tila, kun etäisyyttä ei mitata. Kytke Diamondback^™ HD 2000 päälle valmiustilasta painamalla ja vapauttamalla "Measure" (mittaa) -painiketta. HCD- tai LOS-etäisyysmittausnäyttö tulee näkyviin. Diamondback^™ HD 2000 sammuu automaattisesti 20 sekunnin käyttämättömyyden jälkeen.

Alhaisen paristovarauksen kuvake
Alhaisen paristovarauksen kuvake syttyy, kun varausta on 25 % jäljellä, ja pysyy päällä, kunnes virta loppuu tai paristo vaihdetaan.

Diopterin säätäminen
Kierrä diopteria myötä- tai vastapäivään, kunnes kuva on tarkka. Tätä on ehkä säädettävä hieman, kun katsotaan eri etäisyyksiltä.

Rannelenkin kiinnittäminen
Lenkki tarjoaa turvallisen tavan kuljettaa etäisyysmittaria.

Käyttöklipsi
Diamondback^™ HD 2000:ssa on käyttöklipsi laitteen vasemmalla puolella. Voit vaihtaa käyttöklipsin puolta irrottamalla 2 mm:n kuusiokantaruuvit vasemmalta puolelta ja 2 mm:n kuusiokantaruuvit laitteen oikealta puolelta. Asenna käyttöklipsi takaisin laitteen oikealle puolelle ja aseta levy ja 2 mm:n kuusiokantaruuvit takaisin vasemmalle puolelle.

TILAN VALINNAT

Tilojen vaihtaminen Diamondback^™ HD 2000:ssa
Diamondback^™ HD 2000 on tehtaalla asetettu kulmakompensoivaan HCD-etäisyystilaan, Normal (normaali) -kohdetilaan, jaardeihin ja kirkkaustasoon 3.

Tilojen vaihtaminen
Kytke laitteeseen virta painamalla ja vapauttamalla "Measure" (mittaa) -painiketta. Vaihda tilaa painamalla "Menu" (valikko) -painiketta pitkään, kunnes tilanvalintanäyttö tulee näkyviin (noin 2 sekuntia). Selaa tilavaihtoehtoja napsauttamalla "Menu" (valikko) -painiketta. Säädä tilaa napsauttamalla "Measure" (mittaa) -painiketta. Tallenna asetukset ja poistu tilanvalintanäytöstä pitämällä "Menu" (valikko) -painiketta painettuna vähintään kaksi sekuntia.

(Aktivoi tilanvalintavalikko "Menu" (valikko) -painikkeella ja selaa tilavaihtoehtoja.
Säädä tilaa "Measure" (mittaa) -painikkeella.)

ETÄISYYSMITTAUSTILAN VALINTA

Valitse HCD- ja LOS-tilojen välillä
Kun olet aktivoinut etäisyystilan valinnan, paina "Measure" (mittaa) -painiketta vaihtaaksesi HCD- ja LOS-näyttöjen välillä. Paina "Menu" (valikko) -painiketta tallentaaksesi haluamasi valinnan ja jatkaaksesi etäisyyden valintanäyttöön.

HCD-tila
Horizontal Component Distance (HCD) (horisontaalinen komponenttietäisyys) -näyttö on tarkoitettu ensisijaiseksi tilaksi, jota käytetään useimmissa kivääri- ja jousiammunta-sovelluksissa. Näytetty jaardimäärä on kriittinen HCD.

Näytetty HCD-jaardimäärä on korjattu laukauskulman mukaan eikä vaadi ylimääräistä käyttäjän syöttöä; ampujat käyttävät yksinkertaisesti sopivaa tasamaaston luodin putoamista näytetylle etäisyydelle. Jousiampujat käyttävät sopivaa tasamaaston tähtäyspistettä näytetylle etäisyydelle.

Käytä HCD-etäisyystilaa seuraavissa tilanteissa:

Kivääriammunta tasaisella maalla millä tahansa etäisyydellä.
Kivääriammunta jopa 800 jaardin etäisyyksille loivilla rinteillä (alle 15 astetta).
Kivääriammunta jopa 400 jaardin etäisyyksille kohtalaisilla rinteillä (15–30 astetta).
Kaikkeen jousiammuntaan.

Huomautus: Tuulen huomioimiseksi oikein sinun on tiedettävä näköyhteyden etäisyys kohteeseen, koska se perustuu siihen, kuinka pitkän matkan luoti kulkee kohteeseen. Tämä voidaan saavuttaa LOS-tilan avulla.

LOS-tila
Line of Sight (LOS) (näköyhteys) -tila on tarkoitettu kivääriampujille, jotka käyttävät rinteen korjaavaa ballistista putoamistietokorttia tai ballistisia ratkaisijoita ja ampuvat yli 500 jaardin etäisyyksille yli 15 asteen rinteillä.
LOS-tilassa näytetty etäisyysnumero on todellinen näköyhteyden etäisyys ilman ballistista korjausta rinteelle. Yleisimmin käytetyt ballistiset ratkaisijat voivat tarjota itsenäisen rinteen korjauksen luodin putoamistiedoille ja vaativat todellisen näköyhteyden etäisyyden syöttämistä. LOS-etäisyyden käyttäminen laskettaessa luodin tuulen vaikutusta näissä jyrkissä rinne-/pitkän kantaman olosuhteissa antaa suuremman tarkkuuden kuin HCD-etäisyyden käyttäminen.
Käytä yksinkertaisesti syöttämällä LOS-etäisyysnumero ballistiseen ratkaisijaan ja käytä LOS-etäisyyttä viitatessasi ballistisiin putoamiskortteihin rinteen korjauksella.
Kun olet LOS-tilassa, etäisyysnumeron yläpuolella näytetään ylimääräinen numero. Tämä numero on rinteen kaltevuus asteina.

Etäisyyksikön valinta
Paina "Measure" (mittaa) -painiketta vaihtaaksesi jaardien ja metrien näytön välillä. Paina "Menu" (valikko) -painiketta tallentaaksesi haluamasi valinnan ja siirtyäksesi kirkkauden valintanäyttöön.

Kirkkauden valinta
Valitse viiden kirkkausasetuksen välillä
Diamondback^™ HD 2000 tarjoaa viisi kirkkausasetusta. Paina "Measure" (mittaa) -painiketta selataksesi kirkkausasetuksia. Tallenna haluamasi asetus painamalla "Menu" (valikko) -painiketta vähintään kaksi sekuntia. Laite palaa virran kytkemisen tilaan.

KOHDISTUSTILAN SELITYKSET

Valitse Normal (normaali) -tilan tai Last (viimeinen) -tilan välillä
Kytke laitteeseen virta painamalla "Measure" (mittaa) -painiketta. Vaihda Normal (normaali) - ja Last (viimeinen) -tilan välillä painamalla ja vapauttamalla "Menu" (valikko) -painiketta. Kun olet Last (viimeinen) -kohdistustilassa, "Last" (viimeinen) on näytön oikeassa yläkulmassa. Kun olet Normal (normaali) -kohdistustilassa, se on tyhjä.

Normal (normaali) -tila
Diamondback ™ HD 2000 on esiasetettu Normal (normaali) -kohdetilaan. Tämä on vakiotila, joka tarjoaa kohteen etäisyyden vahvimmalla etäisyystuloksella. Normal (normaali) -tila on suositeltava kohdetila useimmissa tilanteissa.

Last (viimeinen) -tila
Tämä tila näyttää pisimmän etäisyyden, kun panoroidaan ja skannataan. Se on ihanteellinen tietyn kohteen etäisyyden mittaamiseen esinejoukon, kuten kivien, puiden, pensaiden jne. takana.

ETÄISYYDEN MITTAAMINEN

Kun Diamondback^™ HD 2000 on päällä, aseta hiusristikko sen kohteen päälle, jonka etäisyyden haluat mitata, ja paina sitten "Measure" (mittaa) -painiketta ja vapauta se saadaksesi etäisyysmittauksen. Jos laser ei pysty mittaamaan etäisyyttä kohteen heijastavuuden vuoksi tai koska se on liian lähellä, näet näytön, joka on samanlainen kuin tässä näytetty No Range Returned (etäisyyttä ei palautettu). Jos haluat mitata uuden kohteen etäisyyden, yksinkertaisesti tähtää uudelleen ja paina "Measure" (mittaa) -painiketta uudelleen.

Skannaustoiminto
Aktivoi skannaustoiminto pitämällä "Measure" (mittaa) -painiketta painettuna. Painikkeen painettuna pitäminen mittaa jatkuvasti, kun panoroit edestakaisin kohde-esineiden yli. "Scan" (skannaa) vilkkuu näytön oikeassa yläkulmassa skannauksen aikana.
Skannaus etäisyyden saamiseksi:

Skannaa edestakaisin ja tarkkaile, että jaardimäärä tulee näkyviin tai muuttuu.

Vinkkejä etäisyyden mittaamiseen
Etäisyysmittarit toimivat lähettämällä lyhyen valopulssin, joka on suunnattu kohde-esineeseen. Etäisyys määritetään sen ajan perusteella, joka valolta kuluu lähettämiseen ja palaamiseen laserin sisäiseen vastaanottimeen. Moni asia voi vaikuttaa laserin kykyyn lukea etäisyyttä, enimmäkseen kohde-esineeseen liittyen.

Vaaleat värit heijastavat yleensä paremmin kuin tummat.
Lumi, sade, sumu ja ilmanlaatu vaikuttavat haitallisesti etäisyyden mittauskykyyn.
Himmentämättömät tai kuvioidut pinnat eivät heijasta yhtä hyvin kuin kova, kiiltävä pinta.
Etäisyyden mittaaminen pilvisessä säässä voi parantaa laserin suorituskykyä verrattuna kirkkaisiin, aurinkoisiin olosuhteisiin.
Kiinteät esineet, kuten kivet, heijastavat paremmin kuin pensaat.
Tasaiset pinnat, jotka ovat kohtisuorassa laseriin nähden, heijastavat paremmin kuin kaarevat pinnat tai pinnat, jotka ovat kulmassa laseriin nähden.
Etäisyyden mittaaminen veden yli voi joskus aiheuttaa vääriä heijastuksia ja lukemia.
Pidemmillä etäisyyksillä suurempien esineiden etäisyyden mittaaminen on helpompaa kuin pienempien esineiden.
Kolmijalan käyttäminen Diamondback ™ HD 2000:n vakauttamiseen lisää huomattavasti kykyäsi mitata pienten kohteiden etäisyyttä pidemmillä etäisyyksillä.
Jos sinulla on vaikeuksia mitata eläimen tai esineen etäisyyttä, yritä mitata jonkin muun lähellä olevan esineen etäisyys tai käytä skannaustoimintoa panoroimaan edestakaisin ja tarkkailemaan etäisyyden muutoksia.

HUOLTO

Puhdistus
Diamondback^™ HD 2000 ei vaadi juurikaan rutiinihuoltoa ulkolinssien säännöllisen puhdistuksen lisäksi. Ulkopuoli voidaan puhdistaa pyyhkimällä pehmeällä liinalla. Kun puhdistat linssejä, muista käyttää tuotteita, jotka on suunniteltu erityisesti pinnoitettujen optisten linssien käyttöön.

Muista puhaltaa pois kaikki pöly tai hiekka linsseistä ennen pintojen pyyhkimistä.
Hengityksen tai pienen määrän vettä tai puhdasta alkoholia käyttäminen voi auttaa poistamaan itsepintaisia kuivuneita vesipisteitä.

Voitelu
Kaikki Diamondback^™ HD 2000:n osat on voideltu pysyvästi, joten ylimääräistä voiteluainetta ei tule levittää.
Huomautus: Akun kannen ja käyttöklipsin irrottamisen lisäksi älä yritä purkaa mitään etäisyysmittarin osia. Etäisyysmittarin purkaminen voi mitätöidä takuun.

Varastointi
Jos mahdollista, vältä etäisyysmittarin säilyttämistä suorassa auringonvalossa tai missään erittäin kuumassa paikassa pitkiä aikoja.

FCC-VAATIMUKSET

Tahallisen tai tahattoman säteilijän käyttöohjeessa tai käyttöohjeessa on varoitettava käyttäjää siitä, että muutokset tai muokkaukset, joita vaatimustenmukaisuudesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
Huomautus: Tämä laite on testattu ja sen on todettu noudattavan FCC-sääntöjen osan 15 mukaisia luokan B digitaalilaitteen rajoituksia. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä asuinrakennuksissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

Suuntaa tai siirrä vastaanottoantenni uudelleen.
Lisää laitteen ja vastaanottimen välistä etäisyyttä.
Liitä laite pistorasiaan, joka on eri piirissä kuin se, johon vastaanotin on kytketty.
Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.

TURVALLISUUS JA VAROTOIMET

Älä tuijota säteeseen tai katso suoraan ilman lasersilmäsuojausta. Jatkuva säteen tuijottaminen pitkiä aikoja voi vahingoittaa silmiäsi. Oikein käytettynä tämä laite on turvallinen silmillesi, eikä lasersilmäsuojausta tarvita.

Käytä oikeaa paristoa (CR2) ja oikeaa pariston suuntaa.
Älä katso aurinkoa.
Älä aktivoi "Menu" (valikko) - tai "Measure" (mittaa) -painikkeita, kun tähtäät silmään tai katsot objektiivin linssiin.
Älä pura.
Älä anna lasten leikkiä laitteella.

Muiden kuin tässä määriteltyjen säätimien, säätöjen tai toimenpiteiden suorittaminen voi johtaa vaaralliseen lasersäteilyaltistukseen.

VIP-TAKUU
EHDOTON LUPAUKSIMME SINULLE.
Lupaamme korjata tai vaihtaa tuotteen. Täysin ilmaiseksi.

Rajoittamaton.
Ehdoton.
Elinikäinen takuu.

Lisätietoja osoitteessa VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Huomautus: VIP-takuu ei kata menetystä, varkautta, tahallista vahinkoa tai kosmeettista vahinkoa, joka ei vaikuta tuotteen suorituskykyyn. Lisää ja uusimmat käyttöohjeet ovat osoitteessa VortexOptics.com

Vortex Optics
® Registered Trademark ja TM Trademark of Vortex Optics.
Patentti vireillä.
