Vortex Viper HD 3000 - Manuali i Gjetësit të Largësisë me Laser LRF-VP3000 7x25

Specifikimet

MADHËSIA E ZMADHIMIT	7x
LENTE OBJEKTIVE	25mm
LARGËSIA MAKSIMALE REFLEKTUESE	Deri në 3000 yds. (2743m)
LARGËSIA E PEMËS	Deri në 2300 yds. (2103m)
LARGËSIA E DRERIT	Deri në 2000 yds. (1829m)
LARGËSIA MINIMALE	6 yds. (5m)
SAKTËSIA	± 1 yd @ ≤ 100 yds.
	± 2 yds. @ ≥ 100 yds. & ≤ 1000 yds.
	± 3 yds. @ ≥ 1000 yds.
LEXIMI MAKSIMAL I KËNDIT	± 89°
FUSHA E VËZHGIMIT	Linear @ 1000 yds.	314'
	Angular	6°
LARGËSIA E SYRIT	15.5mm
LLOJI I BATERISË	CR123
JETËGJATËSIA E BATERISË	4000 + Cikle të Matjes së Largësisë në Nivelin e Ndriçimit 4
GJATËSIA	4.2" (107.2mm)
LARTËSIA	3.1" (79mm)
GJERËSIA	1.7" (42mm)
PESHA ME BATERI	9.1 oz. (258g)

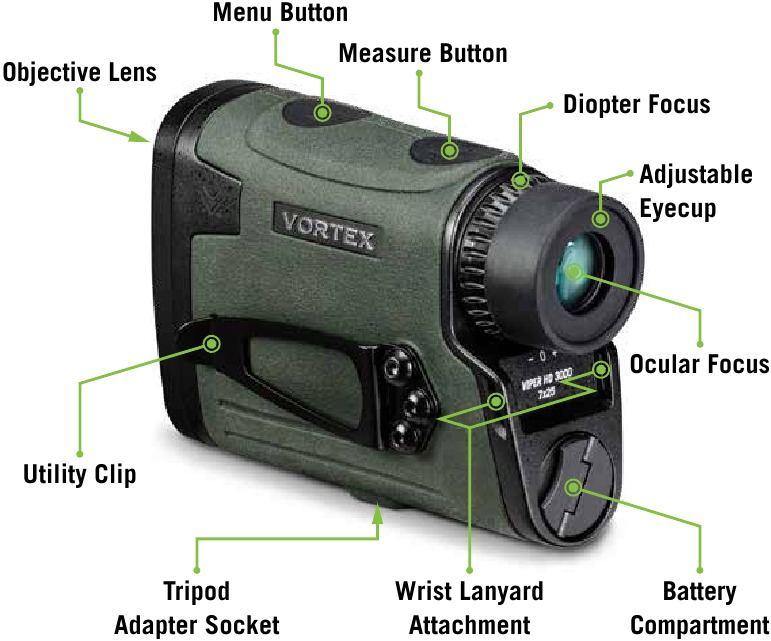

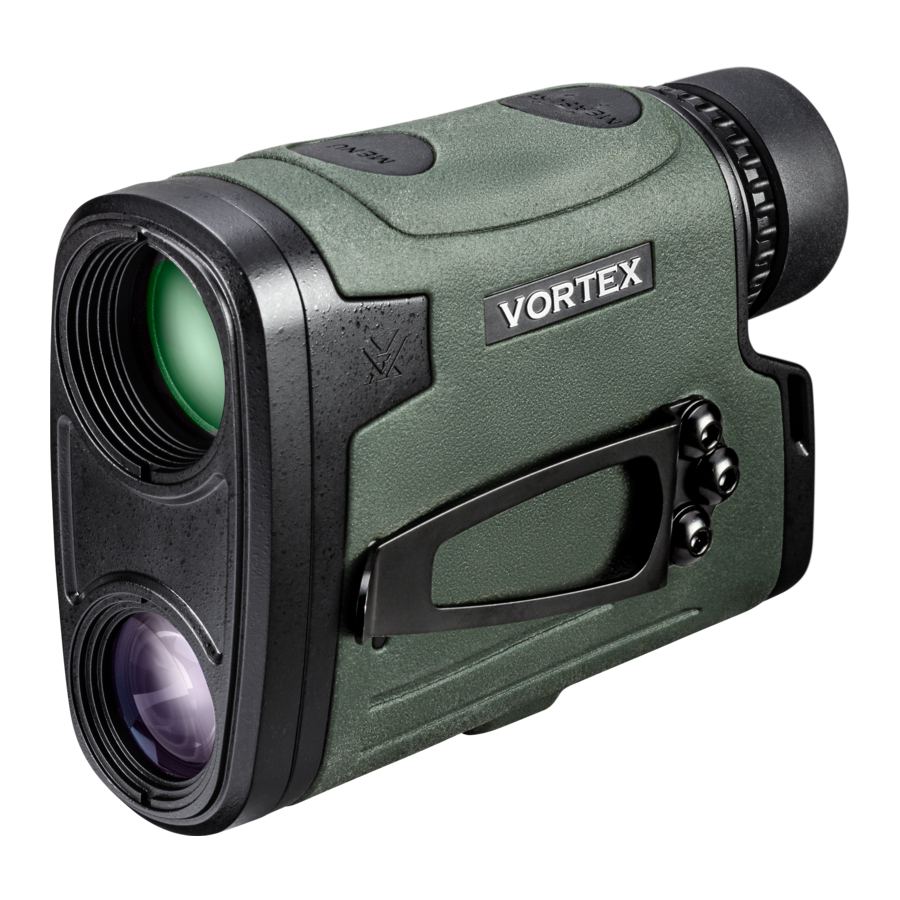

GJETËSI LARGËSIE ME LASER VIPER^® HD 3000

Përballoni ato gjuajtje në distancë të gjatë kur çdo moment ka rëndësi dhe saktësia është gjithçka. I paketuar në Viper^® HD 3000 është një sistem optik HD dhe një distancë maksimale prej 3000 jardësh për të mbyllur distancën.

Imazhet janë vetëm për përfaqësim.
Produkti mund të ndryshojë pak nga ajo që tregohet.

OPERACIONI BAZË

Instalimi dhe Zëvendësimi i Baterisë

Për të futur një bateri të re, ngrini lart skedën e gishtit në Kapakun e Baterisë që ndodhet në fund të njësisë dhe zhvidhosni, në drejtim të kundërt të akrepave të orës, për ta hequr. Futni baterinë CR123 me anën pozitive (+) që shikon nga jashtë. Rinstaloni Kapakun e Baterisë dhe sigurohuni që të jetë mbyllur fort.

Ndizeni

Pasi të jetë instaluar bateria, Viper^® HD 3000 është në gjendje të gatshme – gjendja normale e fikjes kur nuk matet largësia. Për të ndezur Viper^® HD 3000 nga gjendja e gatshme dhe për t'u përgatitur për matjen e largësisë, shtypni dhe lëshoni butonin "Measure" (Mato). Ekrani i matjes së largësisë HCD ose LOS do të shfaqet. Veçoria e fikjes automatike mund të rregullohet në 15, 30 ose 60 sekonda. Shihni seksionin "Auto-Shutoff" (Fikje Automatike).

Shënim: Ndërsa jeni në menunë, Viper^® HD 3000 do të fiket automatikisht pas 20 sekondash nëse nuk shtypen butona.

Ikona e Baterisë së Ulët

Ikona e Baterisë së Ulët ndizet në 25% dhe qëndron e ndezur derisa të mos ketë energji ose të zëvendësohet bateria.

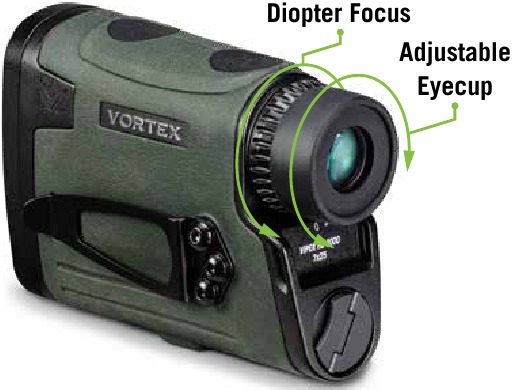

Rregulloni Kupën e Okularit

Kupa e okularit në Viper^® HD 3000 rrotullohet brenda dhe jashtë në mënyrë që çdo shikues të mund të shohë fushën e plotë dhe të shijojë shikimin dhe matjen e rehatshme të largësisë – me ose pa syze. Kur nuk përdorni syze ose syze dielli, rekomandohet ta mbani kupën e okularit plotësisht të zgjatur. Për shikimin më të mirë kur mbani syze, rrotulloni kupën e okularit brenda.

Fokusimi

Rregulloni dioptrinë derisa imazhi të jetë i mprehtë. Mbani shënim këtë cilësim dioptrie në rast se duhet ta vendosni përsëri.

Bashkangjitja e Litarit të Dorës

Litarja siguron një mënyrë të sigurt për të mbajtur gjetësin e largësisë.

Kapëse Ndihmëse

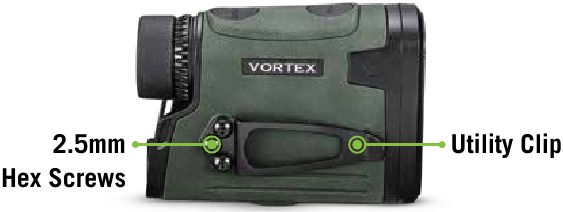

Viper^® HD 3000 vjen me një Kapëse Ndihmëse në anën e majtë të njësisë. Mund ta ndërroni anën e Kapëses Ndihmëse duke zhvidhosur vidhat gjashtëkëndëshe 2.5 mm në anën e majtë dhe vidhat gjashtëkëndëshe 2.5 mm në anën e djathtë të njësisë. Rinstaloni Kapësen Ndihmëse në anën e djathtë të njësisë dhe zëvendësoni vidhat gjashtëkëndëshe 2.5 mm në anën e majtë.

ZGJEDHJA E MËNYRËS

Ndryshimi i Mënyrave në Viper^® HD 3000

Viper^® HD 3000 është vendosur në fabrikë në mënyrën e matjes së largësisë HCD që kompensohet nga këndi, mënyra e synimit Normal, niveli i ndriçimit 3, fikja automatike e parazgjedhur në 30 sekonda dhe shfaqet në jardë.

Për të Ndryshuar Mënyrat

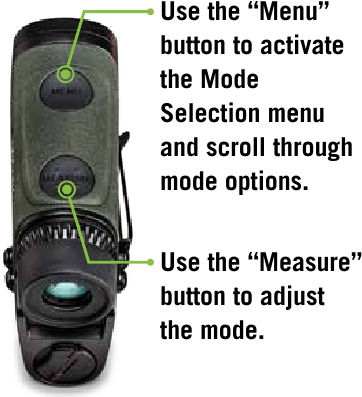

Shtypni dhe lëshoni butonin "Measure" (Mato) për të ndezur njësinë. Për të ndryshuar mënyrat, shtypni dhe mbani butonin "Menu" (Meny) derisa të shfaqet ekrani i Zgjedhjes së Mënyrës (rreth 2 sekonda).

Shfletoni opsionet e mënyrës duke klikuar butonin "Menu" (Meny). Për të rregulluar një mënyrë, klikoni butonin "Measure" (Mato).

Për të ruajtur cilësimet tuaja dhe për të dalë nga ekrani i Zgjedhjes së Mënyrës, shtypni dhe mbani butonin "Menu" (Meny) për të paktën dy sekonda.

ZGJEDHJA E MËNYRËS SË MATJES SË LARGËSISË

Zgjidhni Midis Mënyrave HCD dhe LOS

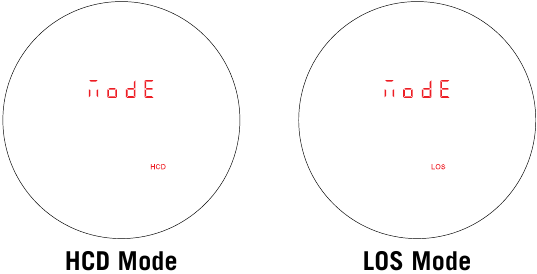

Pasi të aktivizoni Zgjedhjen e Mënyrës/Shfaqjes, shtypni butonin "Measure" (Mato) për të kaluar midis shfaqjeve HCD dhe LOS. Shtypni butonin "Menu" (Meny) për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të kaluar në ekranin e zgjedhjes së Jardëve/Metrave.

Mënyra HCD

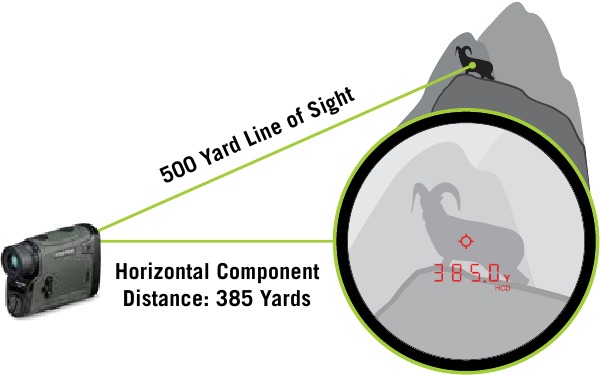

Shfaqja e largësisë së Komponentit Horizontal (HCD) synon të jetë mënyra kryesore, e përdorur për shumicën e aplikacioneve të qitjes me pushkë dhe hark. Numri i jardëve të shfaqur është distanca kritike e komponentit horizontal.

Numri i jardëve HCD i shfaqur korrigjohet për këndin e gjuajtjes dhe nuk ka nevojë për hyrje shtesë nga përdoruesi; gjuajtësit thjesht përdorin rënien e plumbit të nivelit të duhur për distancën e shfaqur dhe gjuajnë. Harkëtarët përdorin kunjën e shikimit të nivelit të duhur për distancën e shfaqur.

Përdorni mënyrën e matjes së largësisë HCD në situatat e mëposhtme:

• Gjuajtje me pushkë në terren të sheshtë në çdo distancë.
• Gjuajtje me pushkë deri në distanca prej 800 jardësh me pjerrësi të lehta (më pak se 15 gradë).
• Gjuajtje me pushkë deri në distanca prej 400 jardësh me pjerrësi të moderuara (15 deri në 30 gradë).
• Për të gjitha gjuajtjet me hark.

Shënim: Për të llogaritur saktë erën, duhet të dini distancën e Vijës së Shikimit deri te objektivi pasi ajo bazohet në distancën që plumbi udhëton deri te objektivi. Kjo mund të arrihet duke përdorur mënyrën LOS.

Mënyra LOS

Mënyra e Vijës së Shikimit (LOS) synon për gjuajtësit me pushkë që përdorin karta të të dhënave të rënies balistike që korrigjojnë pjerrësinë, aplikacione balistike të telefonit celular ose pajisje të tjera me programe balistike dhe që gjuajnë në distanca më të mëdha se 500 jardë dhe me pjerrësi më të mëdha se 15 gradë.

Numri i distancës i shfaqur në Mënyrën LOS është distanca aktuale e vijës së shikimit pa korrigjim balistik për pjerrësinë. Shumica e pajisjeve balistike të përdorura zakonisht mund të ofrojnë korrigjim të pavarur të pjerrësisë për të dhënat e rënies së plumbit dhe kërkojnë hyrje aktuale të distancës së vijës së shikimit. Përdorimi i distancës LOS kur llogariten zhvendosjet e erës së plumbit nën këto kushte të pjerrësisë së pjerrët/distancës së gjatë do të ofrojë një shkallë më të lartë saktësie sesa përdorimi i distancës HCD.

Për ta përdorur, thjesht futni numrin e distancës LOS në pajisjen elektronike ose përdorni distancën LOS kur referoni kartat e rënies balistike me korrigjim të pjerrësisë.

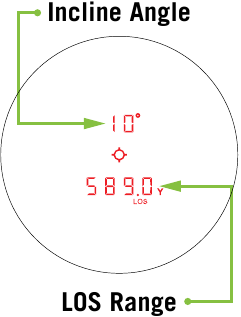

Kur jeni në Mënyrën LOS, një numër shtesë shfaqet mbi numrin e jardëve. Ky numër është pjerrësia e pjerrësisë e treguar në gradë.

Numri i pjerrësisë së pjerrësisë mund të futet në programe balistike ose karta në terren për të ndihmuar në llogaritjen e rënieve të sakta të plumbit në terrene malore.

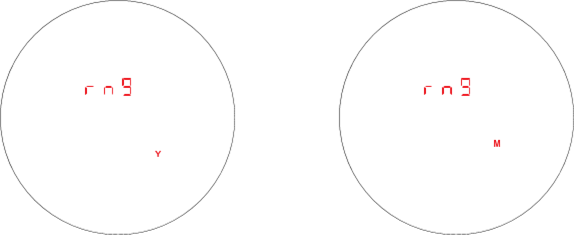

Zgjedhja e Njësisë së Largësisë

Shtypni butonin "Measure" (Mato) për të kaluar midis shfaqjes së Jardëve dhe Metrave. Shtypni butonin "Menu" (Meny) për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të kaluar në ekranin e zgjedhjes së Ndriçimit.

Zgjidhni midis Jardëve dhe Metrave.

Zgjedhja e Ndriçimit

Zgjidhni Midis Pesë Cilësimeve të Ndriçimit

Viper^® HD 3000 ofron pesë cilësime ndriçimi. Shtypni butonin "Measure" (Mato) për të kaluar nëpër pesë cilësimet e ndriçimit. Shtypni butonin "Menu" (Meny) për të ruajtur cilësimin tuaj të dëshiruar dhe për të kaluar në ekranin e zgjedhjes së Fikjes Automatike.

Fikja Automatike

Viper^® HD 3000 ofron 3 opsione programi të fikjes automatike: 15 sekonda, 30 sekonda ose 60 sekonda. Shtypni butonin "Measure" (Mato) për të kaluar nëpër kohët e ndryshme të fikjes automatike. Shtypni butonin "Menu" (Meny) për të ruajtur cilësimin tuaj të dëshiruar.

Shënim: Nëse është zgjedhur mënyra HCD, shtypja e butonit "Menu" (Meny) do të kthehet në Zgjedhjen e Mënyrës së Matjes së Largësisë.

SHPJEGIME PËR MËNYRAT E SHËNJESTRIMIT

Viper^® HD 3000 ofron katër mënyra shënjestrimi: Mënyra Normale, Mënyra e Parë, Mënyra e Fundit dhe Mënyra e Rrezes Laser të Zgjeruar (ELR).

Mënyra Normale

Viper^® HD 3000 juaj vjen i paravendosur në Mënyrën Normale. Kjo është mënyra standarde që ofron rrezen e shënjestrave me rezultatin më të fortë të rrezes. Mënyra Normale është mënyra e rekomanduar e shënjestrimit për shumicën e situatave.

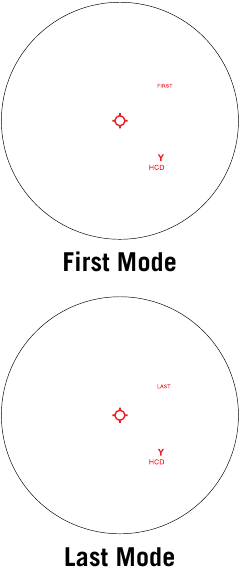

Mënyra e Parë

Kjo mënyrë shfaq distancën më të afërt kur matet rrezja. Kjo mënyrë është ideale për matjen e rrezes së një shënjestre më të vogël përpara objekteve të tjera më të mëdha ose më reflektuese.

Rrezja e kapur në elkun më të afërt.

Shënim: Nëse nuk jeni i sigurt për rrezen, thjesht mateni përsëri.

Mënyra e Fundit

Kjo mënyrë shfaq distancën më të largët kur matet rrezja. Kjo mënyrë është ideale për matjen e rrezes së një shënjestre specifike pas një grupi objektesh si shkurre, pemë, shkëmbinj, etj.

Rrezja e kapur në elkun më të largët.

Shënim: Nëse nuk jeni i sigurt për rrezen, thjesht mateni përsëri.

Mënyra e Rrezes Laser të Zgjeruar (ELR)

Mënyra e shënjestrimit ELR Mode lejon matjen e rrezes së shënjestrave më të vogla, më pak reflektuese në distanca të zgjeruara. Është ideale për matjen e rrezes kur Mënyra Normale nuk është në gjendje të marrë një rreze të dëshiruar. Mund të kërkohet një kohë më e gjatë përgjigjeje për të ndërtuar rrezen e dëshiruar. Për rezultate më të mira, përdorni një tripied.

Për informacione shtesë mbi mënyrat e shënjestrimit, ju lutemi vizitoni VortexOptics.com

VENDOSJA DHE PËRDORIMI I MËNYRAVE TË SHËNJESTRIMIT

Ndërsa jeni në gjendje të gatshme, kaloni midis mënyrave të shënjestrimit duke shtypur dhe lëshuar butonin "Menu" (Menyja). Pasi të jetë zgjedhur një mënyrë shënjestrimi, shtypni butonin "Measure" (Maso) për të aktivizuar mënyrën e shënjestrimit.

Kur zgjidhet Mënyra Normale, "NRML" do të shfaqet në segmentin e sipërm të ekranit. Pasi të shtypet "Measure" (Maso), "NRML" do të zhduket nga ekrani, por njësia mbetet në Mënyrën Normale. Nëse fiket në Mënyrën Normale, "NRML" do të shfaqet sa herë që njësia ndizet përsëri.

Për Mënyrën e Parë dhe të Fundit, "First" (E para) dhe "Last" (E fundit) do të shfaqen gjithmonë, duke sinjalizuar se jeni në mënyrën përkatëse të shënjestrimit. Matja e rrezes do të shfaqet ndërsa butoni Measure (Maso) shtypet dhe lëshohet.

Kur zgjidhet Mënyra e Rrezes Laser të Zgjeruar (ELR), "ELR" do të shfaqet në segmentin e sipërm të ekranit. Pasi të shtypet "Measure" (Maso), "ELR" do të zhduket nga ekrani, por njësia mbetet në Mënyrën ELR. Nëse fiket në Mënyrën ELR, "ELR" do të shfaqet sa herë që njësia ndizet përsëri.

Shënim: Ndërsa përdorni Mënyrën ELR, mund të duhet më shumë kohë për të marrë një shënjestër në varësi të madhësisë së shënjestrës, distancës deri te shënjestra, reflektivitetit të shënjestrës dhe kushteve mjedisore.

MATJA E RREZES

Matja e Rrezes në Mënyrën Normale

Me Viper^® HD 3000 të ndezur, poziciononi fillin në objektin e shënjestruar dhe shtypni dhe lëshoni butonin "Measure" (Maso) për të marrë matjen e distancës. Nëse lazeri nuk është në gjendje të masë rrezen për shkak të reflektivitetit të shënjestrës, do të shihni një ekran të ngjashëm me atë të treguar këtu. Për të matur rrezen e një shënjestre të re, thjesht ri-synoni dhe shtypni përsëri butonin "Measure" (Maso).

Veçoria e Skanimit

Aktivizoni Veçorinë e Skanimit duke shtypur dhe mbajtur shtypur butonin "Measure" (Maso). Mbajtja e butonit të shtypur do të masë vazhdimisht distancën ndërsa lëvizni para dhe mbrapa nëpër objektet e shënjestruara. "Scan" (Skano) do të pulsojë ndërsa lëvizni. Lëshimi i butonit "Measure" (Maso) do ta kthejë lazerin në gjendjen e ndezjes.

Shënim: Për rezultate më të mira, përdorni një tripied ndërsa përpiqeni të matni rrezen e shënjestrave përtej 1,000 jardë.

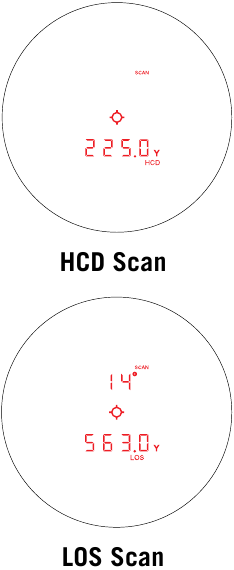

Skanimi për të marrë rrezen:

Skanoni para dhe mbrapa, duke parë numrin e jardëve që shfaqet ose ndryshon.

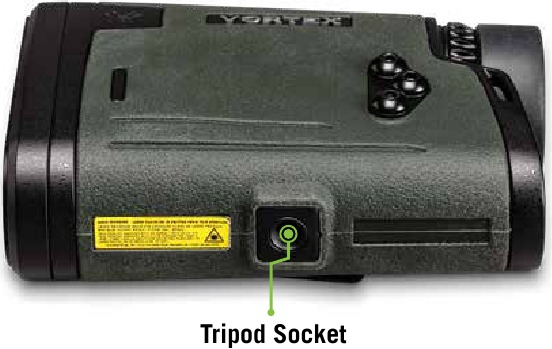

Përdorimi i Tripiedit për Matjen e Rrezes

Përdorimi i një tripiedi për të stabilizuar matësin e rrezes do të rrisë aftësinë tuaj për të matur rrezen e shënjestrave të vogla në distanca më të gjata. Nëse Viper^® HD 3000 përdoret në një tripied, filli mund të shfaqet i anuar në varësi të nivelit të tripiedit.

Këshilla për Matjen e Rrezes

Matësit e rrezes lazer funksionojnë duke lëshuar një impuls të shkurtër drite të drejtuar në një objekt të shënjestruar. Distanca përcaktohet nga sasia e kohës që duhet që drita të lëshojë dhe të kthehet në marrësin e brendshëm të lazerit. Aftësia e një lazeri për të lexuar rrezen mund të ndikohet nga shumë gjëra—kryesisht që lidhen me objektet e shënjestruara.

• Ngjyrat e lehta zakonisht do të reflektojnë më mirë se ato të errëta.
• Bora, shiu, mjegulla dhe cilësia e ajrit do të kenë efekte negative në aftësinë e matjes së rrezes.
• Sipërfaqet e shurdhër ose me teksturë nuk do të reflektojnë aq mirë sa një sipërfaqe e fortë dhe e shkëlqyeshme.
• Matja e rrezes nën mbulesën e reve mund të përmirësojë performancën e lazerit në krahasim me kushtet e ndritshme me diell.
• Objektet e ngurta, si një shkëmb, do të reflektojnë më mirë se shkurret.
• Sipërfaqet e sheshta pingul me lazerin do të reflektojnë më mirë se sipërfaqet e lakuara ose sipërfaqet e ankoruara në lidhje me lazerin.
• Matja e rrezes mbi ujë ndonjëherë mund të shkaktojë reflektime dhe lexime të rreme.
• Në distanca më të gjata, objektet e mëdha do të jenë më të lehta për të matur rrezen sesa objektet e vogla.
• Përdorimi i një tripiedi për të stabilizuar Viper^® HD 3000 do të rrisë shumë aftësinë tuaj për të matur rrezen e shënjestrave të vogla në distanca më të gjata.
• Nëse keni vështirësi në matjen e rrezes së një kafshe ose objekti, provoni të matni rrezen e një objekti tjetër aty pranë. Përdorni Veçorinë e Skanimit për të lëvizur para dhe mbrapa ndërsa shikoni për ndryshime në numrin e rrezes, ose kaloni në Mënyrën ELR.

MIRËMBAJTJA

Pastrimi

Viper^® HD 3000 juaj kërkon shumë pak mirëmbajtje rutinë përveç pastrimit periodik të lenteve të jashtme. Pjesa e jashtme mund të pastrohet duke fshirë me një leckë të butë. Kur pastroni lentet, sigurohuni që të përdorni produkte që janë krijuar posaçërisht për përdorim në lentet optike të veshura.

• Sigurohuni që të hiqni çdo pluhur ose kokrrizë në lente përpara se të fshini sipërfaqet.
• Përdorimi i frymës suaj, ose një sasi e vogël uji ose alkooli të pastër, mund të ndihmojë në heqjen e njollave të forta të ujit të thatë.

Lubrifikimi

Të gjithë komponentët e Viper^® HD 3000 janë të lubrifikuar përgjithmonë, kështu që nuk duhet të aplikohet asnjë lubrifikant shtesë.

Shënim: Përveç heqjes së Kapakut të Baterisë dhe Kapëses Ndihmëse, mos u përpiqni të çmontoni asnjë komponent të matësit të rrezes. Çmontimi i matësit të rrezes mund të anulojë garancinë.

Ruajtja

Nëse është e mundur, shmangni ruajtjen e matësit tuaj të rrezes në rrezet e diellit direkte ose në ndonjë vend shumë të nxehtë për periudha të gjata kohore.

KËRKESAT E FCC

Manuali i përdoruesit ose manuali i udhëzimeve për një rrezatues të qëllimshëm ose të paqëllimshëm do ta paralajmërojë përdoruesin se ndryshimet ose modifikimet që nuk janë miratuar shprehimisht nga pala përgjegjëse për pajtueshmërinë mund të anulojnë autoritetin e përdoruesit për të përdorur pajisjen.

Shënim: Kjo pajisje është testuar dhe është zbuluar se përputhet me kufijtë për një pajisje dixhitale të Klasit B, në përputhje me pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim banimi. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me udhëzimet, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Megjithatë, nuk ka asnjë garanci se nuk do të ndodhë ndërhyrje në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizionit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:

• Riorientoni ose zhvendosni antenën marrëse.
• Rrisni ndarjen midis pajisjes dhe marrësit.
• Lidheni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi.
• Konsultohuni me shitësin ose një teknik me përvojë radio/TV për ndihmë.

SIGURIA DHE KUJDESI

Mos shikoni në rreze ose shikoni drejtpërdrejt pa mbrojtje për sytë nga lazeri. Shikimi i vazhdueshëm në rreze për periudha të gjata kohore mund të shkaktojë dëme në sytë tuaj. Nëse përdoret siç duhet, kjo pajisje është e sigurt për sytë tuaj dhe nuk nevojitet mbrojtje për sytë nga lazeri.

• Përdorni baterinë e saktë (CR123) dhe orientimin e duhur të baterisë.
• Mos shikoni në diell.
• Mos aktivizoni butonat Menu (Menyja) ose Measure (Maso) ndërsa synoni në sy ose shikoni në lenten objektive.
• Mos e çmontoni.
• Mos lejoni fëmijët të luajnë me njësinë.

Përdorimi i kontrolleve, rregullimeve ose kryerja e procedurave të tjera nga ato të specifikuara këtu mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit lazer.

NJOFTIM VIRTUAL PËR SHËNJIMIN E PATENTËS NGA VORTEX OPTICS

Ky produkt mund të mbrohet nga patentat në SHBA dhe gjetkë për Vortex Optics. Faqja e internetit vtx.legal ofrohet për të përmbushur dispozitat virtuale të shënjimit të patentës të juridiksioneve të ndryshme, duke përfshirë dispozitat virtuale të shënjimit të patentës të Aktit të Shpikjeve të Amerikës dhe për të ofruar njoftim sipas 35 U.S.C. §287(a). Ju lutemi vizitoni vtx.legal për të parë listën e produkteve që mund të mbulohen nga një ose më shumë patenta amerikane/të huaja ose aplikime patentash të publikuara.

GARANCIA VIP

PREMTIMI YNË I PAKUSHTËZUAR PËR JU.

Ne premtojmë të riparojmë ose zëvendësojmë produktin. Absolutisht falas.

• I pakufizuar.
• I pakushtëzuar.
• Garanci e përjetshme.

Mësoni më shumë në VortexOptics.com

service@VortexOptics.com • 1-800-4VORTEX

Shënim: Garancia VIP nuk mbulon humbjen, vjedhjen, dëmtimin e qëllimshëm ose dëmtimin kozmetik që nuk ndikon në performancën e produktit.

Për manuale shtesë dhe më të fundit, vizitoni VortexOptics.com

M-00314-1
© 2022 Vortex Optics
® Markë e regjistruar dhe TM Markë tregtare e Vortex Optics. Patentë në pritje
