Vortex Viper HD 3000 - LRF-VP3000 7x25 Lazerli masofa o'lchagich qo'llanmasi

Texnik xususiyatlar

KATTALASHTIRISH	7x
OB'EKTIV LINZA	25mm
MAKSIMAL AKS ETTIRUVCHI MASOFA	3000 yds.gacha (2743m)
DAXTLI MASOFA	2300 yds.gacha (2103m)
KIYIK MASOFASI	2000 yds.gacha (1829m)
MINIMAL MASOFA	6 yds. (5m)
ANIQLIK	± 1 yd @ ≤ 100 yds.
	± 2 yds. @ ≥ 100 yds. & ≤ 1000 yds.
	± 3 yds. @ ≥ 1000 yds.
MAKSIMAL BURCHAK O'QISHI	± 89°
KO'RISH MAYDONI	Chiziqli @ 1000 yds.	314'
	Burchakli	6°
KO'Z RELYEFI	15.5mm
BATARYA TURI	CR123
BATARYANING ISHLASH MUDDATI	Yorqinlik darajasi 4 da 4000+ masofa sikli
UZUNLIGI	4.2" (107.2mm)
BALANDLIGI	3.1" (79mm)
KENGLIGI	1.7" (42mm)
BATARYA BILAN OG'IRLIGI	9.1 oz. (258g)

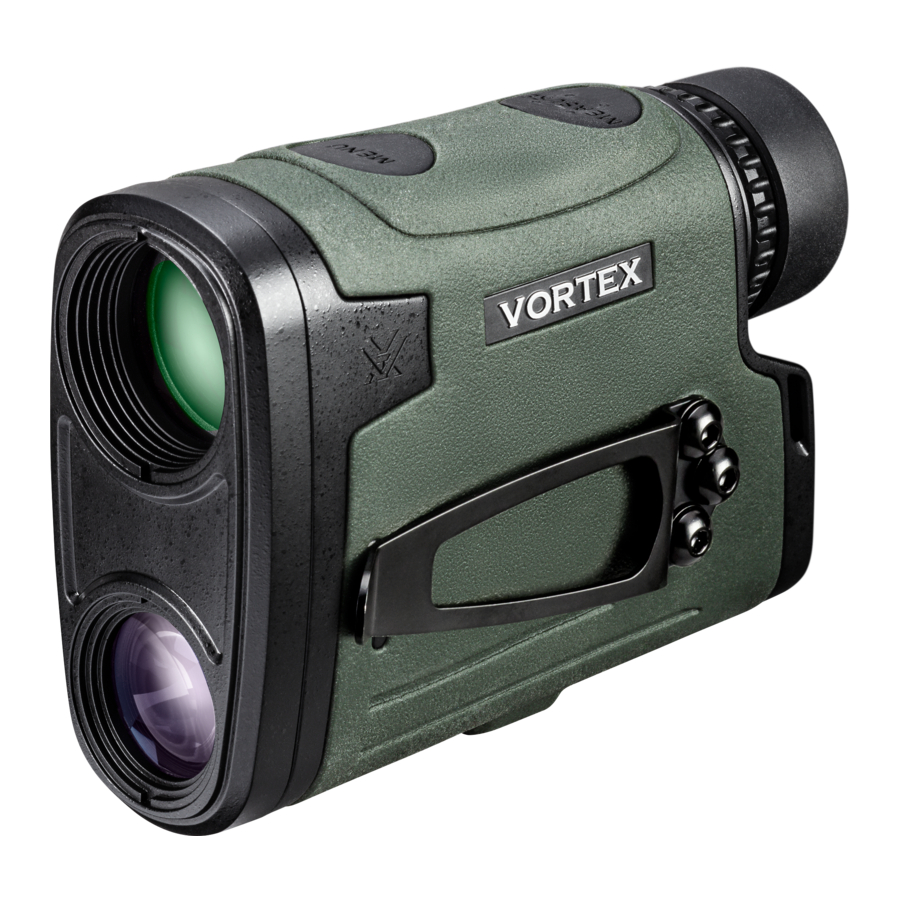

VIPER^® HD 3000 LAZERLI MASOFA O'LCHAGICH

Har bir lahza muhim bo'lgan uzoq masofali zarbalarni zabt eting va aniqlik hamma narsadir. Viper^® HD 3000 ga HD optik tizimi va masofani qisqartirish uchun 3000 yard maksimal masofa kiritilgan.

Rasmlar faqat taqdimot uchun.
Mahsulot ko'rsatilganidan biroz farq qilishi mumkin.

ASOSIY ISHLASH

Batareyani o'rnatish va almashtirish

Yangi batareyani o'rnatish uchun qurilmaning pastki qismida joylashgan Batareya qopqog'idagi barmoq yorlig'ini yuqoriga ko'taring va olib tashlash uchun soat yo'nalishiga teskari burang. CR123 batareyasini musbat tomoni (+) tashqariga qarab joylashtiring. Batareya qopqog'ini qayta o'rnating va mahkam yopilganligiga ishonch hosil qiling.

Quvvatni yoqish

Batareya o'rnatilgandan so'ng, Viper^® HD 3000 tayyor holatda – masofani o'lchashda normal o'chirilgan holatda bo'ladi. Viper^® HD 3000 ni tayyor holatdan yoqish va masofani o'lchashga tayyorlash uchun "Measure" (O'lchash) tugmasini bosing va qo'yib yuboring. HCD yoki LOS masofani o'lchash ekrani paydo bo'ladi. Avtomatik o'chirish funksiyasini 15, 30 yoki 60 sekundga sozlash mumkin. "Avtomatik o'chirish" bo'limiga qarang.

Eslatma: Menyu ichida bo'lganingizda, agar hech qanday tugma bosilmasa, Viper^® HD 3000 20 sekunddan so'ng avtomatik ravishda o'chadi.

Batareya quvvati past belgisi

Batareya quvvati past belgisi 25% da yonadi va quvvat tugamaguncha yoki batareya almashtirilmaguncha yonib turadi.

Ko'zoynakni sozlang

Viper^® HD 3000 dagi ko'zoynak ichkariga va tashqariga buriladi, shunda har qanday tomoshabin to'liq maydonni ko'rishi va ko'zoynak bilan yoki usiz qulay ko'rish va masofani o'lchashdan bahramand bo'lishi mumkin. Ko'zoynak yoki quyoshdan saqlaydigan ko'zoynaklardan foydalanmaganda, ko'zoynakni to'liq cho'zilgan holda saqlash tavsiya etiladi. Ko'zoynak taqqan holda eng yaxshi ko'rish uchun ko'zoynakni ichkariga burang.

Fokus

Tasvir aniq bo'lgunga qadar diopterni sozlang. Agar uni yana sozlash kerak bo'lsa, ushbu diopterni sozlashni yozib oling.

Bilak ipini biriktirish

Ipdosh masofa o'lchagichni xavfsiz tarzda olib yurish imkonini beradi.

Foydali qisqich

Viper^® HD 3000 qurilmaning chap tomonida Foydali qisqich bilan birga keladi. Chap tomondagi 2,5 mm olti burchakli vintlarni va qurilmaning o'ng tomonidagi 2,5 mm olti burchakli vintlarni burab, Foydali qisqichning tomonini o'zgartirishingiz mumkin. Foydali qisqichni qurilmaning o'ng tomoniga qayta o'rnating va chap tomondagi 2,5 mm olti burchakli vintlarni almashtiring.

REJIMNI TANLASH

Viper^® HD 3000 da rejimni o'zgartirish

Viper^® HD 3000 zavodda burchakni qoplaydigan HCD masofa rejimi, Normal nishon rejimi, yorqinlik darajasi 3, standart avtomatik o'chirish 30 soniyada va yardlarda ko'rsatiladi.

Rejimni o'zgartirish uchun

Qurilmani yoqish uchun "Measure" (O'lchash) tugmasini bosing va qo'yib yuboring. Rejimni o'zgartirish uchun "Menu" tugmasini Rejimni tanlash ekrani paydo bo'lguncha (taxminan 2 soniya) bosib turing.

"Menu" tugmasini bosish orqali rejim variantlarini aylantiring. Rejimni sozlash uchun "Measure" (O'lchash) tugmasini bosing.

Sozlamalaringizni saqlash va Rejimni tanlash ekranidan chiqish uchun "Menu" tugmasini kamida ikki soniya bosib turing.

MASOFANI O'LCHASH REJIMINI TANLASH

HCD va LOS rejimlari o'rtasida tanlang

Rejim/Displeyni tanlashni faollashtirgandan so'ng, HCD va LOS displeylari o'rtasida o'tish uchun "Measure" (O'lchash) tugmasini bosing. Kerakli tanlovingizni saqlash va Yardlar/Metrlar tanlash ekraniga o'tish uchun "Menu" tugmasini bosing.

HCD rejimi

Gorizontal komponent masofasi (HCD) masofa displeyi asosiy rejim bo'lishi kerak, u ko'pchilik miltiq va kamondan otish uchun ishlatiladi. Ko'rsatilgan yard raqami muhim gorizontal komponent masofasidir.

Ko'rsatilgan HCD yard raqami otish burchagi uchun tuzatilgan va qo'shimcha foydalanuvchi kiritishini talab qilmaydi; otuvchilar shunchaki ko'rsatilgan masofa uchun tegishli tekis yer sharining tushishidan foydalanadilar va otadilar. Kamonchilar ko'rsatilgan masofa uchun tegishli tekis yer ko'rish pinidan foydalanadilar.

Quyidagi vaziyatlarda HCD masofa rejimini ishlating:

• Har qanday masofada tekis yerda miltiqdan otish.
• Yengil qiyaliklarda (15 darajadan kam) 800 yardgacha bo'lgan masofalarda miltiqdan otish.
• O'rtacha qiyaliklarda (15 dan 30 darajagacha) 400 yardgacha bo'lgan masofalarda miltiqdan otish.
• Barcha kamondan otish uchun.

Eslatma: Shamolni to'g'ri hisobga olish uchun siz nishonga o'q qanchalik uzoqqa borishiga asoslanganligi sababli, nishonga ko'rish chizig'i masofasini bilishingiz kerak. Bunga LOS rejimida erishish mumkin.

LOS rejimi

Ko'rish chizig'i (LOS) rejimi qiyalikni tuzatuvchi ballistik tushish ma'lumot kartalaridan, ballistik mobil telefon ilovalaridan yoki ballistik dasturlari bo'lgan boshqa qurilmalardan foydalanadigan va 500 yarddan ortiq masofalarda va 15 darajadan katta qiyaliklarda otadigan miltiq otuvchilari uchun mo'ljallangan.

LOS rejimida ko'rsatilgan masofa raqami qiyalik uchun ballistik tuzatishsiz haqiqiy ko'rish chizig'i masofasidir. Ko'pgina keng tarqalgan ballistik qurilmalar o'qning tushishi uchun mustaqil qiyalik tuzatishini ta'minlay oladi va haqiqiy ko'rish chizig'i masofasini kiritishni talab qiladi. Ushbu tik qiyalik/uzoq masofa sharoitida o'q shamolining siljishini hisoblashda LOS masofasidan foydalanish HCD masofasidan foydalanishga qaraganda yuqori darajadagi aniqlikni ta'minlaydi.

Foydalanish uchun shunchaki LOS masofa raqamini elektron qurilmaga kiriting yoki qiyalik tuzatishi bilan ballistik tushish kartalariga murojaat qilganda LOS masofasidan foydalaning.

LOS rejimida bo'lganda, yard raqamidan yuqorida qo'shimcha raqam ko'rsatiladi. Bu raqam darajalarda ko'rsatilgan qiyalikdir.

Qiyalik raqamini tog'li hududlarda aniq o'q tushishini hisoblashga yordam berish uchun ballistik dasturlarga yoki dala kartalariga kiritish mumkin.

Masofa birligini tanlash

Yardlar va Metrlar displeyi o'rtasida o'tish uchun "Measure" (O'lchash) tugmasini bosing. Kerakli tanlovingizni saqlash va Yorqinlikni tanlash ekraniga o'tish uchun "Menu" tugmasini bosing.

Yardlar va Metrlar o'rtasida tanlang.

Yorqinlikni tanlash

Beshta yorqinlik sozlamalari o'rtasida tanlang

Viper^® HD 3000 beshta yorqinlik sozlamalarini ta'minlaydi. Beshta yorqinlik sozlamalari bo'ylab o'tish uchun "Measure" (O'lchash) tugmasini bosing. Kerakli sozlamangizni saqlash va Avtomatik o'chirishni tanlash ekraniga o'tish uchun "Menu" tugmasini bosing.

Avtomatik o'chirish

Viper^® HD 3000 3 ta avtomatik o'chirish dasturi variantini taqdim etadi: 15 soniya, 30 soniya yoki 60 soniya. Turli avtomatik o'chirish vaqtlari bo'ylab o'tish uchun "Measure" (O'lchash) tugmasini bosing. Kerakli sozlamangizni saqlash uchun "Menu" tugmasini bosing.

Eslatma: Agar HCD rejimi tanlangan bo'lsa, "Menu" tugmasini bosish Masofani o'lchash rejimini tanlashga qaytadi.

NISHONGA OLISH REJIMLARINI TUSHUNTIRISH

Viper^® HD 3000 to'rtta nishonga olish rejimini taqdim etadi: Normal rejim, Birinchi rejim, Oxirgi rejim va Kengaytirilgan lazer diapazoni (ELR) rejimi.

Normal rejim

Sizning Viper^® HD 3000 qurilmangiz Normal rejimga oldindan o'rnatilgan. Bu eng kuchli diapazon natijasi bilan nishon diapazonini ta'minlovchi standart rejimdir. Normal rejim ko'pchilik vaziyatlar uchun tavsiya etilgan nishonga olish rejimidir.

Birinchi rejim

Bu rejim diapazonni aniqlashda eng yaqin masofani ko'rsatadi. Bu rejim boshqa kattaroq yoki ko'proq aks ettiruvchi ob'ektlar oldida kichikroq nishonni aniqlash uchun idealdir.

Diapazon yaqinroq bug'uda aniqlandi.

Eslatma: Agar diapazonga ishonchingiz komil bo'lmasa, shunchaki yana bir bor diapazonni aniqlang.

Oxirgi rejim

Bu rejim diapazonni aniqlashda eng uzoq masofani ko'rsatadi. Bu rejim butalar, daraxtlar, toshlar va hokazo kabi ob'ektlar guruhi orqasidagi aniq nishonni aniqlash uchun idealdir.

Diapazon uzoqroq bug'uda aniqlandi.

Eslatma: Agar diapazonga ishonchingiz komil bo'lmasa, shunchaki yana bir bor diapazonni aniqlang.

Kengaytirilgan lazer diapazoni (ELR) rejimi

ELR rejimi nishonga olish rejimi uzoq masofalarda kichikroq, kamroq aks ettiruvchi nishonlarni aniqlash imkonini beradi. Normal rejim kerakli diapazonni olishga qodir bo'lmaganda, diapazonni aniqlash uchun idealdir. Kerakli diapazonni yaratish uchun uzoqroq javob vaqti talab qilinishi mumkin. Eng yaxshi natijalarga erishish uchun shtativdan foydalaning.

Nishonga olish rejimlariga oid qo'shimcha ma'lumot olish uchun VortexOptics.com saytiga tashrif buyuring.

NISHONGA OLISH REJIMLARINI O'RNATISH VA FOYDALANISH

Tayyor holatda bo'lganingizda, "Menu" (Menyu) tugmasini bosib va qo'yib yuborib, nishonga olish rejimlaridan birini tanlang. Nishonga olish rejimi tanlangandan so'ng, nishonga olish rejimini faollashtirish uchun "Measure" (O'lchash) tugmasini bosing.

Normal rejim tanlanganda, displeyning yuqori qismida "NRML" ko'rsatiladi. "Measure" (O'lchash) tugmasi bosilgandan so'ng, "NRML" displeydan yo'qoladi, lekin qurilma Normal rejimda qoladi. Agar Normal rejimda o'chirilgan bo'lsa, qurilma har safar qayta yoqilganda "NRML" ko'rsatiladi.

Birinchi va Oxirgi rejim uchun "First" (Birinchi) va "Last" (Oxirgi) har doim ko'rsatiladi, bu sizning tegishli nishonga olish rejimida ekanligingizni bildiradi. Diapazon o'lchovi "Measure" (O'lchash) tugmasi bosilganda va qo'yib yuborilganda ko'rsatiladi.

Kengaytirilgan lazer diapazoni (ELR) rejimi tanlanganda, displeyning yuqori qismida "ELR" ko'rsatiladi. "Measure" (O'lchash) tugmasi bosilgandan so'ng, "ELR" displeydan yo'qoladi, lekin qurilma ELR rejimida qoladi. Agar ELR rejimida o'chirilgan bo'lsa, qurilma har safar qayta yoqilganda "ELR" ko'rsatiladi.

Eslatma: ELR rejimida foydalanilganda, nishonning o'lchamiga, nishongacha bo'lgan masofaga, nishonning aks ettirish qobiliyatiga va atrof-muhit sharoitlariga qarab, nishonni olish uchun ko'proq vaqt ketishi mumkin.

DIAPAZONNI ANIQLASH

Normal rejimda diapazonni aniqlash

Viper^® HD 3000 yoqilganda, nishon ob'ektida retikulni joylashtiring va masofani o'lchash uchun "Measure" (O'lchash) tugmasini bosing va qo'yib yuboring. Agar lazer nishonning aks ettirish qobiliyati tufayli diapazonni aniqlay olmasa, siz bu yerda ko'rsatilgan kabi displeyni ko'rasiz. Yangi nishonni aniqlash uchun shunchaki qayta nishonga oling va "Measure" (O'lchash) tugmasini yana bosing.

Skanerlash funksiyasi

"Measure" (O'lchash) tugmasini bosib ushlab turish orqali Skanerlash funksiyasini faollashtiring. Tugmani bosib turish nishon ob'ektlari bo'ylab oldinga va orqaga o'tayotganda masofani doimiy ravishda o'lchaydi. O'tayotganda "Scan" (Skanerlash) miltillaydi. "Measure" (O'lchash) tugmasini qo'yib yuborish lazerning yoqish holatiga qaytaradi.

Eslatma: Eng yaxshi natijalarga erishish uchun 1000 yarddan o'tgan nishonlarni aniqlashga urinayotganda shtativdan foydalaning.

Diapazonni olish uchun skanerlash:

Oldinga va orqaga skanerlang, yard ko'rsatkichining paydo bo'lishini yoki o'zgarishini kuzating.

Diapazonni aniqlash uchun shtativdan foydalanish

Diapazon o'lchagichni barqarorlashtirish uchun shtativdan foydalanish uzoqroq masofalarda kichik nishonlarni aniqlash qobiliyatingizni oshiradi. Agar Viper^® HD 3000 shtativda ishlatilsa, shtativ darajasiga qarab retikul qiyshaygan ko'rinishi mumkin.

Diapazonni aniqlash bo'yicha maslahatlar

Lazerli diapazon o'lchagichlar nishon ob'ektiga yo'naltirilgan qisqa yorug'lik impulsini chiqarish orqali ishlaydi. Masofa yorug'likning chiqishi va lazerning ichki qabul qilgichiga qaytishi uchun ketadigan vaqt miqdori bilan aniqlanadi. Lazerning diapazonni o'qish qobiliyatiga ko'p narsalar ta'sir qilishi mumkin—asosan nishon ob'ektlariga bog'liq.

• Och ranglar odatda to'q ranglardan yaxshiroq aks etadi.
• Qor, yomg'ir, tuman va havo sifati diapazonni aniqlash qobiliyatiga salbiy ta'sir qiladi.
• Xira yoki teksturali sirtlar qattiq, yorqin sirt kabi yaxshi aks etmaydi.
• Bulutli ob-havo sharoitida diapazonni aniqlash lazerning ishlashini yorqin quyoshli sharoitlarga nisbatan yaxshilashi mumkin.
• Tosh kabi qattiq ob'ektlar butalarga qaraganda yaxshiroq aks etadi.
• Lazerga perpendikulyar bo'lgan tekis sirtlar egri sirtlarga yoki lazerga nisbatan burchak ostida joylashgan sirtlarga qaraganda yaxshiroq aks etadi.
• Suv ustida diapazonni aniqlash ba'zan noto'g'ri aks ettirish va ko'rsatkichlarga olib kelishi mumkin.
• Uzoqroq masofalarda katta ob'ektlarni kichik ob'ektlarga qaraganda aniqlash osonroq bo'ladi.
• Viper^® HD 3000 ni barqarorlashtirish uchun shtativdan foydalanish uzoqroq masofalarda kichik nishonlarni aniqlash qobiliyatingizni sezilarli darajada oshiradi.
• Agar siz hayvon yoki ob'ektni aniqlashda qiyinchilikka duch kelsangiz, yaqin atrofdagi boshqa ob'ektni aniqlashga harakat qiling. Diapazon ko'rsatkichidagi o'zgarishlarni kuzatib, oldinga va orqaga o'tish uchun Skanerlash funksiyasidan foydalaning yoki ELR rejimiga o'ting.

TEXNIK XIZMAT KO'RSATISH

Tozalash

Sizning Viper^® HD 3000 qurilmangiz tashqi linzalarni davriy tozalashdan tashqari juda kam texnik xizmat ko'rsatishni talab qiladi. Tashqi qismini yumshoq mato bilan artib tozalash mumkin. Linzalarni tozalashda, qoplangan optik linzalarda foydalanish uchun maxsus mo'ljallangan mahsulotlardan foydalanishga ishonch hosil qiling.

• Sirtlarni artishdan oldin linzalardagi chang yoki qumni puflab tashlashga ishonch hosil qiling.
• Nafasingizdan yoki oz miqdorda suv yoki toza spirtli ichimlikdan foydalanish qaysar quritilgan suv dog'larini olib tashlashga yordam beradi.

Moylash

Viper^® HD 3000 ning barcha komponentlari doimiy ravishda moylangan, shuning uchun qo'shimcha moylash vositasini qo'llash kerak emas.

Eslatma: Batareya qopqog'i va Utility Clipni olib tashlashdan tashqari, diapazon o'lchagichning hech qanday komponentini qismlarga ajratishga urinmang. Diapazon o'lchagichni qismlarga ajratish kafolatni bekor qilishi mumkin.

Saqlash

Iloji bo'lsa, diapazon o'lchagichni uzoq vaqt davomida to'g'ridan-to'g'ri quyosh nurida yoki juda issiq joyda saqlashdan saqlaning.

FCC TALABLARI

Qasddan yoki tasodifiy radiator uchun foydalanuvchi qo'llanmasi yoki ko'rsatma qo'llanmasi foydalanuvchini ogohlantirishi kerakki, muvofiqlik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.

Eslatma: Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun cheklovlarga mos kelishi aniqlandi. Ushbu cheklovlar turar joyni o'rnatishda zararli shovqinlardan oqilona himoya qilishni ta'minlash uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir o'rnatishda shovqin bo'lmaydi degan kafolat yo'q. Agar ushbu uskunalar radio yoki televidenie qabul qilishiga zararli shovqinlarni keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga harakat qilish tavsiya etiladi:

• Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
• Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
• Uskunalarni qabul qilgich ulanganidan farqli bo'lgan kontaktlarning zanjiridagi rozetkaga ulang.
• Yordam uchun diler yoki tajribali radio/TV texnikiga murojaat qiling.

XAVFSIZLIK VA EHTIYOT CHORALARI

Lazerli ko'zni himoya qilmasdan nurga tikilmang yoki to'g'ridan-to'g'ri ko'rmang. Uzoq vaqt davomida nurga doimiy ravishda tikilish ko'zlaringizga zarar etkazishi mumkin. To'g'ri ishlatilsa, bu qurilma ko'zlaringiz uchun xavfsizdir va lazerli ko'zni himoya qilish kerak emas.

• To'g'ri batareyani (CR123) va batareyaning to'g'ri yo'nalishini ishlating.
• Quyoshga qaramang.
• Ko'zga qaratayotganda yoki ob'ektiv linzaga qarayotganda Menu (Menyu) yoki Measure (O'lchash) tugmalarini faollashtirmang.
• Qismlarga ajratmang.
• Bolalarga qurilma bilan o'ynashga ruxsat bermang.

Bu yerda ko'rsatilganlardan tashqari boshqaruvlar, sozlashlar yoki protseduralarni bajarish xavfli lazer nurlanishiga olib kelishi mumkin.

VORTEX OPTICS TOMONIDAN VIRTUAL PATENT BELGILASH TO'G'RISIDA OGOHLANTIRISH

Ushbu mahsulot AQShda va boshqa joylarda Vortex Optics uchun patentlar bilan himoyalangan bo'lishi mumkin. vtx.legal veb-sayti Amerika Invents aktining virtual patent belgilash qoidalari, shu jumladan turli yurisdiktsiyalarning virtual patent belgilash qoidalarini qondirish va 35 U.S.C. §287(a) bo'yicha ogohlantirish berish uchun taqdim etilgan. Bir yoki bir nechta AQSh/Xorijiy patentlar yoki nashr etilgan patent arizalari bilan qoplanishi mumkin bo'lgan mahsulotlar ro'yxatini ko'rish uchun vtx.legal saytiga tashrif buyuring.

VIP KAFOLATI

SIZ UCHUN BIZNING SO'ZSIZ VA'DAMIZ.

Mahsulotni ta'mirlash yoki almashtirishga va'da beramiz. Mutlaqo bepul.

• Cheksiz.
• So'zsiz.
• Umrbod kafolat.

Batafsil ma'lumotni VortexOptics.com saytida o'qing

service@VortexOptics.com • 1-800-4VORTEX

Eslatma: VIP kafolati yo'qotish, o'g'irlik, qasddan zarar yetkazish yoki mahsulotning ishlashiga ta'sir qilmaydigan kosmetik zararni qoplamaydi.

Qo'shimcha va eng so'nggi qo'llanmalar uchun VortexOptics.com saytiga tashrif buyuring

M-00314-1
© 2022 Vortex Optics
® Vortex Optics kompaniyasining ro'yxatdan o'tgan savdo belgisi va TM savdo belgisi. Patent kutilmoqda
Barcha boshqa belgilar tegishli egalarining mulki hisoblanadi.
