Manual do telêmetro a laser Vortex Viper HD 3000 - LRF-VP3000 7x25

Especificações

AMPLIAÇÃO	7x
LENTE OBJETIVA	25mm
ALCANCE REFLETIVO MÁXIMO	Até 3000 jardas (2743m)
ALCANCE DE ÁRVORES	Até 2300 jardas (2103m)
ALCANCE DE VEADOS	Até 2000 jardas (1829m)
ALCANCE MÍNIMO	6 jardas (5m)
PRECISÃO	± 1 jarda @ ≤ 100 jardas
	± 2 jardas @ ≥ 100 jardas & ≤ 1000 jardas
	± 3 jardas @ ≥ 1000 jardas
LEITURA DE ÂNGULO MÁXIMO	± 89°
CAMPO DE VISÃO	Linear @ 1000 jardas	314'
	Angular	6°
ALÍVIO DE OLHO	15,5mm
TIPO DE BATERIA	CR123
DURAÇÃO DA BATERIA	4000 + Ciclos de alcance no nível de brilho 4
COMPRIMENTO	4,2" (107,2mm)
ALTURA	3,1" (79mm)
LARGURA	1,7" (42mm)
PESO COM BATERIA	9,1 oz. (258g)

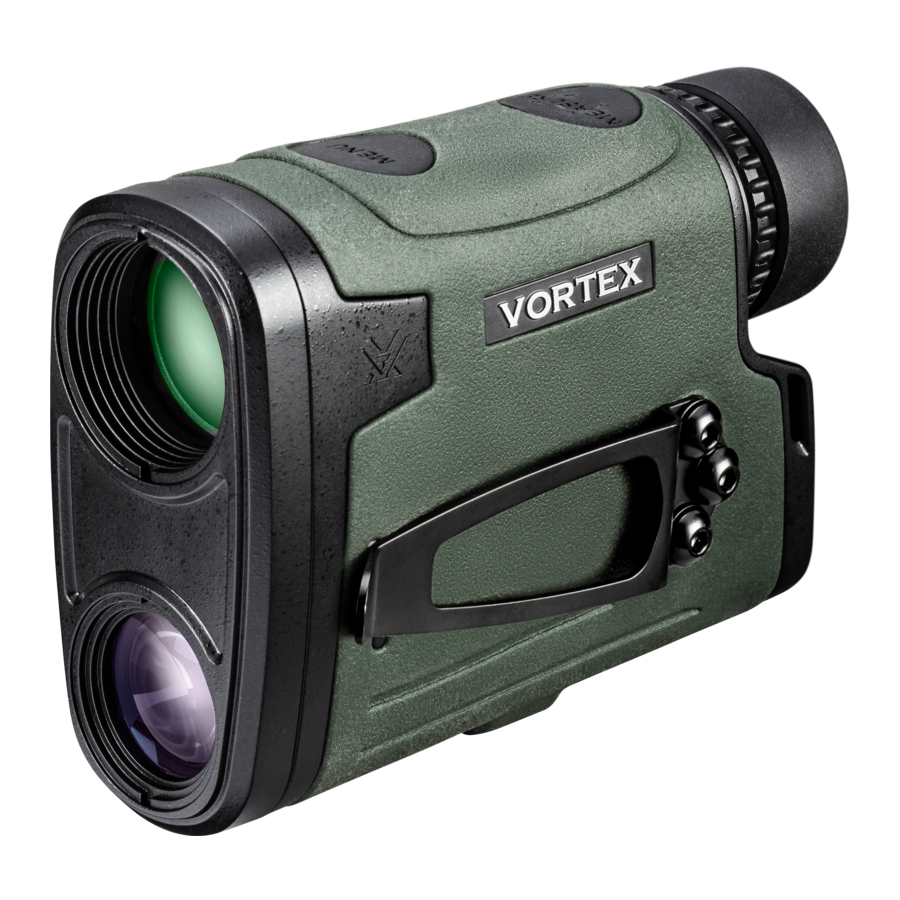

TELÊMETRO A LASER VIPER^® HD 3000

Conquiste aqueles disparos de longo alcance quando cada momento importa e a precisão é tudo. Embutido no Viper^® HD 3000 está um sistema óptico HD e um alcance máximo de 3000 jardas para diminuir a distância.

As imagens são apenas para representação.
O produto pode variar ligeiramente do que é mostrado.

OPERAÇÃO BÁSICA

Instalação e substituição da bateria

Para inserir uma nova bateria, levante a aba na tampa da bateria localizada na parte inferior da unidade e desaperte, no sentido anti-horário, para remover. Insira a bateria CR123 com o lado positivo (+) voltado para fora. Reinstale a tampa da bateria e certifique-se de que está bem fechada.

Ligar

Uma vez que a bateria está instalada, o Viper^® HD 3000 está pronto – a condição normal de desligamento quando não está medindo o alcance. Para ligar o Viper^® HD 3000 a partir da condição de pronto e preparar para medição de alcance, pressione e solte o botão "Measure" (Medir). A tela de medição de alcance HCD ou LOS será exibida. O recurso de desligamento automático pode ser ajustado para 15, 30 ou 60 segundos. Consulte a seção "Auto-Shutoff" (Desligamento automático).

Observação: Enquanto estiver no menu, o Viper^® HD 3000 desligará automaticamente após 20 segundos se nenhum botão for pressionado.

Ícone de bateria fraca

O ícone de bateria fraca acende em 25% e permanece aceso até que não haja energia ou a bateria seja substituída.

Ajuste a ocular

A ocular no Viper^® HD 3000 gira para dentro e para fora para que qualquer pessoa possa ver todo o campo e desfrutar de visualização e medição de alcance confortáveis – com ou sem óculos. Quando não estiver usando óculos ou óculos de sol, é recomendado manter a ocular totalmente estendida. Para melhor visualização ao usar óculos, gire a ocular para dentro.

Foco

Ajuste a dioptria até que a imagem esteja nítida. Anote esta configuração de dioptria caso precise configurá-la novamente.

Fixação do cordão de pulso

O cordão oferece uma forma segura de transportar seu telêmetro.

Clipe de utilidade

O Viper^® HD 3000 vem com um clipe de utilidade no lado esquerdo da unidade. Você pode trocar o lado do clipe de utilidade desaparafusando os parafusos sextavados de 2,5 mm no lado esquerdo e os parafusos sextavados de 2,5 mm no lado direito da unidade. Reinstale o clipe de utilidade no lado direito da unidade e recoloque os parafusos sextavados de 2,5 mm no lado esquerdo.

SELEÇÃO DE MODO

Como alterar os modos no Viper^® HD 3000

O Viper^® HD 3000 é definido de fábrica para o modo de alcance HCD com compensação de ângulo, modo de alvo Normal, nível de brilho 3, desligamento automático padrão em 30 segundos e exibido em jardas.

Para alterar os modos

Pressione e solte o botão "Measure" (Medir) para ligar a unidade. Para alterar os modos, pressione e segure o botão "Menu" até que a tela de seleção de modo apareça (cerca de 2 segundos).

Percorra as opções de modo clicando no botão "Menu". Para ajustar um modo, clique no botão "Measure" (Medir).

Para salvar suas configurações e sair da tela de seleção de modo, pressione e segure o botão "Menu" por pelo menos dois segundos.

SELEÇÃO DE MODO DE MEDIÇÃO DE ALCANCE

Escolha entre os modos HCD e LOS

Após ativar a seleção de modo/display, pressione o botão "Measure" (Medir) para alternar entre os displays HCD e LOS. Pressione o botão "Menu" para salvar sua escolha desejada e passar para a tela de seleção de jardas/metros.

Modo HCD

O display de alcance Horizontal Component Distance (HCD) (Distância do Componente Horizontal) destina-se a ser o modo principal, usado para a maioria das aplicações de tiro com rifle e arco. O número de jardas exibido é a distância crítica do componente horizontal.

O número de jardas HCD exibido é corrigido para o ângulo de tiro e não precisa de entrada extra do usuário; os atiradores simplesmente usam a queda de bala de solo nivelado apropriada para o alcance exibido e atiram. Arqueiros usam o pino de mira de solo nivelado apropriado para o alcance exibido.

Use o modo de alcance HCD nas seguintes situações:

• Tiro com rifle em solo nivelado em qualquer alcance.
• Tiro com rifle até alcances de 800 jardas com inclinações leves (menos de 15 graus).
• Tiro com rifle até alcances de 400 jardas com inclinações moderadas (15 a 30 graus).
• Para todos os tiros com arco.

Observação: Para contabilizar corretamente o vento, você precisa saber a distância da linha de visão até o alvo, pois ela é baseada em quão longe a bala viaja até o alvo. Isso pode ser alcançado usando o modo LOS.

Modo LOS

O modo Line of Sight (LOS) (Linha de Visão) destina-se a atiradores de rifle que estão usando cartões de dados de queda balística com correção de inclinação, aplicações de celular balísticas ou outros dispositivos com programas balísticos e que estão atirando em distâncias além de 500 jardas e com inclinações maiores que 15 graus.

O número de alcance exibido no modo LOS é o alcance real da linha de visão sem correção balística para inclinação. A maioria dos dispositivos balísticos comumente usados podem fornecer correção de inclinação independente para dados de queda de bala e exigem entrada de alcance real da linha de visão. Usar o alcance LOS ao calcular desvios de vento de bala sob essas condições de inclinação acentuada/longo alcance fornecerá um grau mais alto de precisão do que usar o alcance HCD.

Para usar, basta inserir o número de alcance LOS no dispositivo eletrônico ou usar o alcance LOS ao consultar cartões de queda balística com correção de inclinação.

Quando no modo LOS, um número adicional é exibido acima do número de jardas. Este número é a inclinação mostrada em graus.

O número de inclinação pode ser inserido em programas balísticos ou cartões de campo para ajudar a calcular quedas de bala precisas em terrenos montanhosos.

Seleção da unidade de alcance

Pressione o botão "Measure" (Medir) para alternar entre o display de jardas e metros. Pressione o botão "Menu" para salvar sua escolha desejada e passar para a tela de seleção de brilho.

Escolha entre jardas e metros.

Seleção de brilho

Escolha entre cinco configurações de brilho

O Viper^® HD 3000 oferece cinco configurações de brilho. Pressione o botão "Measure" (Medir) para alternar entre as cinco configurações de brilho. Pressione o botão "Menu" para salvar sua configuração desejada e passar para a tela de seleção de desligamento automático.

Desligamento automático

O Viper^® HD 3000 oferece 3 opções de programa de desligamento automático: 15 segundos, 30 segundos ou 60 segundos. Pressione o botão "Measure" (Medir) para alternar entre os diferentes tempos de desligamento automático. Pressione o botão "Menu" para salvar sua configuração desejada.

Observação: Se o modo HCD foi selecionado, pressionar o botão "Menu" voltará para a seleção de modo de alcance.

EXPLICAÇÕES DO MODO DE ALVO

O Viper^® HD 3000 oferece quatro modos de alvo: Modo Normal, Modo Primeiro, Modo Último e Modo de Alcance Laser Estendido (ELR).

Modo Normal

Seu Viper^® HD 3000 vem pré-definido para o Modo Normal. Este é o modo padrão que fornece o alcance dos alvos com o resultado de alcance mais forte. O Modo Normal é o modo de alvo recomendado para a maioria das situações.

Modo Primeiro

Este modo exibe a distância mais próxima ao calcular o alcance. Este modo é ideal para calcular o alcance de um alvo menor na frente de outros objetos maiores ou mais reflexivos.

Alcance capturado no alce mais próximo.

Observação: Se não tiver certeza sobre o alcance, simplesmente calcule o alcance novamente.

Modo Último

Este modo exibe a distância mais distante ao calcular o alcance. Este modo é ideal para calcular o alcance de um alvo específico atrás de um grupo de objetos como arbustos, árvores, rochas, etc.

Alcance capturado no alce mais distante.

Observação: Se não tiver certeza sobre o alcance, simplesmente calcule o alcance novamente.

Modo de Alcance Laser Estendido (ELR)

O modo de alvo do Modo ELR permite calcular o alcance de alvos menores e menos reflexivos em distâncias estendidas. É ideal para calcular o alcance quando o Modo Normal não consegue obter o alcance desejado. Um tempo de resposta maior pode ser necessário para construir o alcance desejado. Para obter melhores resultados, use um tripé.

Para obter informações adicionais sobre os modos de alvo, visite VortexOptics.com

CONFIGURANDO E USANDO MODOS DE ALVO

Enquanto estiver em condição pronta, alterne entre os modos de alvo pressionando e soltando o botão "Menu" (Menu). Depois que um modo de alvo for selecionado, pressione o botão "Measure" (Medir) para ativar o modo de alvo.

Quando o Modo Normal for selecionado, "NRML" será exibido no segmento superior da tela. Depois que "Measure" (Medir) for pressionado, "NRML" desaparecerá da tela, mas a unidade permanecerá no Modo Normal. Se desligado no Modo Normal, "NRML" será exibido cada vez que a unidade for ligada novamente.

Para o Modo Primeiro e Último, "First" (Primeiro) e "Last" (Último) sempre serão exibidos, sinalizando que você está no respectivo modo de alvo. A medição de alcance será exibida quando o botão Medir for pressionado e solto.

Quando o Modo de Alcance Laser Estendido (ELR) for selecionado, "ELR" será exibido no segmento superior da tela. Depois que "Measure" (Medir) for pressionado, "ELR" desaparecerá da tela, mas a unidade permanecerá no Modo ELR. Se desligado no Modo ELR, "ELR" será exibido cada vez que a unidade for ligada novamente.

Observação: Ao usar o Modo ELR, pode levar mais tempo para adquirir um alvo, dependendo do tamanho do alvo, da distância até o alvo, da refletividade do alvo e das condições ambientais.

CÁLCULO DE ALCANCE

Cálculo de Alcance no Modo Normal

Com o Viper^® HD 3000 ligado, posicione a retícula no objeto alvo e pressione e solte o botão "Measure" (Medir) para obter a medição da distância. Se o laser não conseguir calcular o alcance devido à refletividade do alvo, você verá uma tela semelhante à mostrada aqui. Para calcular o alcance de um novo alvo, simplesmente re-mire e pressione o botão "Measure" (Medir) novamente.

Função de Varredura

Ative a Função de Varredura pressionando e mantendo pressionado o botão "Measure" (Medir). Manter o botão pressionado medirá continuamente a distância enquanto você gira para frente e para trás sobre os objetos alvo. "Scan" (Varredura) piscará enquanto você gira. Soltar o botão "Measure" (Medir) retornará o laser à condição de ligação.

Observação: Para obter melhores resultados, use um tripé ao tentar calcular o alcance de alvos além de 1.000 jardas.

Varrendo para obter o alcance:

Varra para frente e para trás, observando o número de jardas aparecer ou mudar.

Uso do Tripé para Cálculo de Alcance

Usar um tripé para estabilizar o telêmetro aumentará sua capacidade de calcular o alcance de alvos pequenos em distâncias maiores. Se o Viper^® HD 3000 for usado em um tripé, a retícula pode parecer inclinada, dependendo do nível do tripé.

Dicas de Cálculo de Alcance

Os telêmetros a laser funcionam emitindo um breve pulso de luz direcionado a um objeto alvo. A distância é determinada pela quantidade de tempo que a luz leva para emitir e retornar ao receptor interno do laser. A capacidade de um laser de ler o alcance pode ser afetada por muitas coisas, principalmente relacionadas aos objetos alvo.

• Cores claras geralmente refletem melhor do que cores escuras.
• Neve, chuva, neblina e qualidade do ar terão efeitos adversos na capacidade de alcance.
• Superfícies opacas ou texturizadas não refletirão tão bem quanto uma superfície dura e brilhante.
• Calcular o alcance sob cobertura de nuvens pode melhorar o desempenho do laser em comparação com condições ensolaradas e brilhantes.
• Objetos sólidos, como uma rocha, refletirão melhor do que arbustos.
• Superfícies planas perpendiculares ao laser refletirão melhor do que superfícies curvas ou superfícies anguladas em relação ao laser.
• Calcular o alcance sobre a água às vezes pode causar falsos reflexos e leituras.
• Em distâncias maiores, objetos grandes serão mais fáceis de calcular o alcance do que objetos pequenos.
• Usar um tripé para estabilizar o Viper^® HD 3000 aumentará muito sua capacidade de calcular o alcance de alvos pequenos em distâncias maiores.
• Se você tiver dificuldade em calcular o alcance de um animal ou objeto, tente calcular o alcance de um objeto diferente próximo. Use a Função de Varredura para girar para frente e para trás enquanto observa as mudanças no número de alcance ou mude para o Modo ELR.

MANUTENÇÃO

Limpeza

Seu Viper^® HD 3000 requer muito pouca manutenção de rotina além de limpar periodicamente as lentes externas. O exterior pode ser limpo limpando com um pano macio. Ao limpar as lentes, certifique-se de usar produtos especificamente projetados para uso em lentes ópticas revestidas.

• Certifique-se de soprar qualquer poeira ou areia nas lentes antes de limpar as superfícies.
• Usar sua respiração ou uma pequena quantidade de água ou álcool puro pode ajudar a remover manchas de água seca persistentes.

Lubrificação

Todos os componentes do Viper^® HD 3000 são permanentemente lubrificados, portanto, nenhum lubrificante adicional deve ser aplicado.

Observação: Além de remover a Tampa da Bateria e o Clipe Utilitário, não tente desmontar nenhum componente do telêmetro. A desmontagem do telêmetro pode anular a garantia.

Armazenamento

Se possível, evite armazenar seu telêmetro sob a luz solar direta ou em qualquer local muito quente por longos períodos de tempo.

REQUISITOS DA FCC

O manual do usuário ou manual de instruções para um radiador intencional ou não intencional deve alertar o usuário de que alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.

Observação: Este equipamento foi testado e está em conformidade com os limites para um dispositivo digital Classe B, de acordo com a parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a interferência por meio de uma ou mais das seguintes medidas:

• Reoriente ou realoque a antena receptora.
• Aumente a separação entre o equipamento e o receptor.
• Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
• Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.

SEGURANÇA E PRECAUÇÕES

Não olhe para o feixe ou veja diretamente sem proteção para os olhos a laser. Olhar continuamente para o feixe por períodos prolongados pode causar danos aos seus olhos. Se usado corretamente, este dispositivo é seguro para seus olhos e a proteção para os olhos a laser não é necessária.

• Use a bateria correta (CR123) e a orientação correta da bateria.
• Não olhe para o sol.
• Não ative os botões Menu ou Medir enquanto estiver mirando no olho ou olhando para a lente objetiva.
• Não desmonte.
• Não permita que crianças brinquem com a unidade.

O uso de controles, ajustes ou desempenho de procedimentos diferentes daqueles especificados neste documento pode resultar em exposição perigosa à radiação laser.

AVISO DE MARCAÇÃO DE PATENTE VIRTUAL DA VORTEX OPTICS

Este produto pode ser protegido por patentes nos EUA e em outros lugares para a Vortex Optics. O site vtx.legal é fornecido para satisfazer as disposições de marcação de patente virtual de várias jurisdições, incluindo as disposições de marcação de patente virtual da America Invents Act, e fornecer aviso sob 35 U.S.C. §287(a). Visite vtx.legal para visualizar a lista de produtos que podem ser cobertos por uma ou mais patentes dos EUA/estrangeiras ou pedidos de patente publicados.

GARANTIA VIP

NOSSA PROMESSA INCONDICIONAL A VOCÊ.

Prometemos reparar ou substituir o produto. Absolutamente grátis.

• Ilimitada.
• Incondicional.
• Garantia vitalícia.

Saiba mais em VortexOptics.com

service@VortexOptics.com • 1-800-4VORTEX

Observação: A Garantia VIP não cobre perdas, roubos, danos deliberados ou danos estéticos que não afetem o desempenho do produto.

Para manuais adicionais e mais recentes, visite VortexOptics.com

M-00314-1
© 2022 Vortex Optics
® Marca Registrada e TM Marca Comercial da Vortex Optics. Patente pendente
Todas as outras marcas são propriedade de seus respectivos proprietários.
