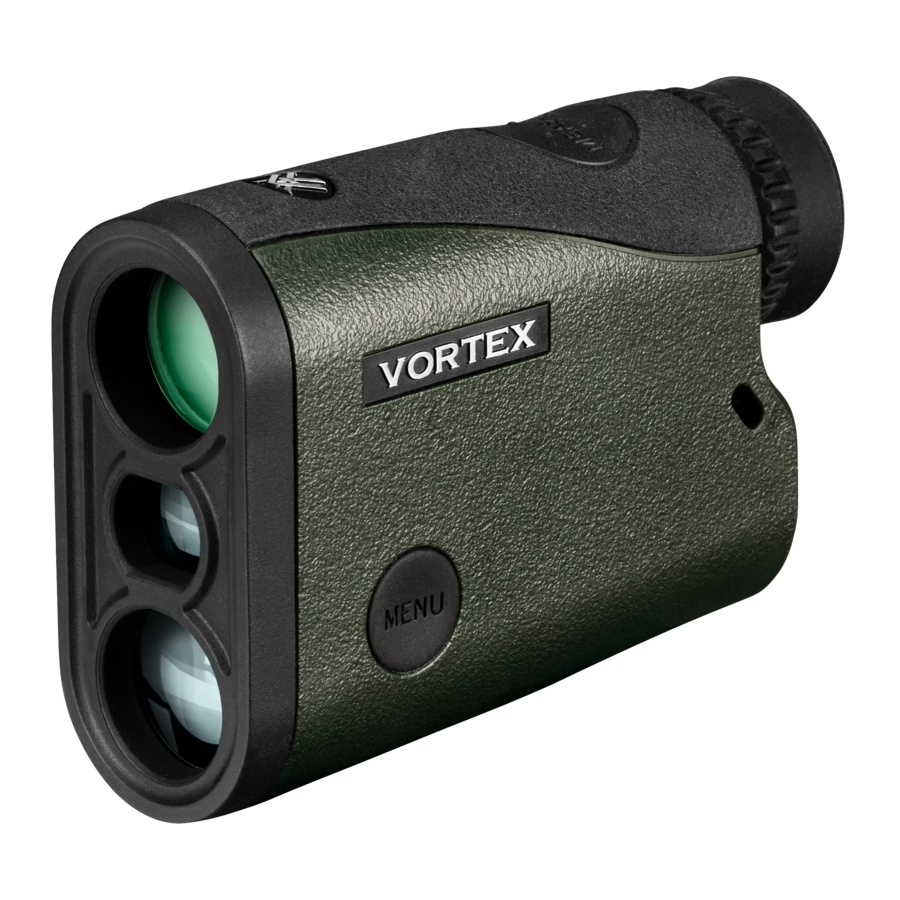

Vortex Crossfire HD 1400 - Manuali i Gjetësit të Largësisë me Laser LRF-CF1400 5x21

Përmbajtja

1 Specifikimet
2 PËRMBLEDHJE
3 OPERACIONI BAZË
4 PËRZGJEDHJA E MËNYRËS
5 VENDOSNI DHE RUAJ PËRZGJEDHJET E MËNYRËS
6 SHPJEGIME PËR MËNYRAT E SHËNJESTRIMIT
7 VENDOSJA DHE PËRDORIMI I MËNYRAVE TË SHËNJESTRIMIT
8 SHPJEGIME PËR MËNYRAT E MATJES SË LARGËSISË
9 MIRËMBAJTJA
10 KËSHILLA PËR MATJEN E LARGËSISË
11 KËRKESAT E FCC
12 SIGURIA DHE MASAT PARAPRAKE
13 Referencat
14 Shkarko manual
15 Në Gjuhë të Tjera

Specifikimet

MADHËSIA	5x
LENTE OBJEKTIVE	21mm
LARGËSIA MAKSIMALE REFLEKTUESE	Deri në 1400 yds. (jardë)
LARGËSIA PËR PEMË	Deri në 950 yds. (jardë)
LARGËSIA PËR DRERË	Deri në 750 yds. (jardë)
LARGËSIA MINIMALE	5 yds. (jardë) (4.5m)
SAKTËSIA	± 1 yd @ ≤ 100 yds.
	± 2 yds. @ ≥ 100 yds. & ≤ 1000 yds.
	± 3 yds. @ ≥ 1000 yds.
LEXIMI MAKSIMAL I KËNDIT	± 89°
FUSHA E VËZHGIMIT	Linear @ 1000 yds. 367'
FUSHA E VËZHGIMIT	Angular 7˚
LARGËSIA E SYRIT	16mm
LLOJI I BATERISË	CR2
GJATËSIA	4.0" (101.6mm)
LARTËSIA	2.9" (73.5mm)
GJERËSIA	1.3" (33mm)
PESHA ME BATERI	4.8 oz (136g)

PËRMBLEDHJE

Imazhet janë vetëm për qëllime përfaqësimi. Produkti mund të ndryshojë pak nga ajo që tregohet.

OPERACIONI BAZË

Instalimi i Baterisë
Për të futur një bateri të re, hapni kompartimentin e baterisë dhe hiqni baterinë e përdorur. Futni baterinë e re CR2 me anën pozitive të kthyer nga jashtë. Pasi të jetë instaluar, riinstaloni kapakun e kompartimentit të baterisë dhe sigurohuni që të jetë mbyllur fort.

Ndizeni
Pasi të jetë instaluar bateria, Crossfire^™ HD 1400 është në gjendje të gatshme – gjendja normale e fikjes kur nuk është duke matur largësinë. Për të ndezur Crossfire^™ HD 1400 nga gjendja e gatshme dhe për t'u përgatitur për matjen e largësisë, shtypni dhe lëshoni butonin "Measure" (Maso). Ekrani i matjes së largësisë HCD ose LOS do të shfaqet.
Shënim: Ndërsa jeni në menunë, Crossfire^™ HD 1400 do të fiket automatikisht pas 20 sekondash nëse nuk shtypet asnjë buton.

Ikona e Baterisë së Ulët
Ikona e baterisë së ulët shfaqet pasi bateria arrin 25% të jetësgjatësisë dhe qëndron e ndezur derisa të mos ketë më energji.

Fokusimi
Rregulloni okularin/dioptrinë derisa imazhi të jetë i mprehtë. Mbani shënim këtë cilësim të dioptrisë nëse keni nevojë ta vendosni përsëri.

PËRZGJEDHJA E MËNYRËS

Crossfire^™ HD 1400 është vendosur në fabrikë në mënyrën e kompensimit të këndit HCD, mënyrën normale të shënjestrës, nivelin e ndriçimit 3, fikjen automatike të parazgjedhur pas 20 sekondash dhe shfaqet në jardë.

Për të ndryshuar mënyrat:
Pasi të jetë ndezur Crossfire ™ HD 1400, aktivizoni Përzgjedhjen e Mënyrës/Shfaqjes duke shtypur dhe mbajtur butonin "Menu" (Meny) për të paktën dy sekonda. Përdorni butonin "Menu" (Meny) për të aktivizuar ekranet e Përzgjedhjes së Mënyrës. Përdorni butonin "Measure" (Maso) për të kaluar nëpër secilën opsion të Përzgjedhjes së Mënyrës. Mund të dilni nga Përzgjedhja e Mënyrës në çdo kohë dhe të ruani cilësimet tuaja duke shtypur dhe mbajtur butonin "Menu" (Meny) për të paktën dy sekonda.

(Përdorni butonin "Measure" (Maso) për të kaluar nëpër secilën opsion të Përzgjedhjes së Mënyrës.
Përdorni butonin "Menu" (Meny) për të aktivizuar ekranet e Përzgjedhjes së Mënyrës/Shfaqjes.)

VENDOSNI DHE RUAJ PËRZGJEDHJET E MËNYRËS

Përzgjedhja e Mënyrës së Matjes së Largësisë
Zgjidhni midis Mënyrave HCD dhe LOS
Pasi të keni aktivizuar Përzgjedhjen e Mënyrës/Shfaqjes, shtypni butonin "Measure" (Maso) për të kaluar midis ekraneve HCD dhe LOS. Shtypni butonin "Menu" (Meny) për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të kaluar në ekranin e përzgjedhjes së Jardëve/Metrave.

Përzgjedhja e Largësisë
Zgjidhni midis Jardëve dhe Metrave
Shtypni butonin "Measure" (Maso) për të kaluar midis ekranit të Jardëve dhe Metrave. Shtypni butonin "Menu" (Meny) për të ruajtur zgjedhjen tuaj të dëshiruar dhe për të kaluar në ekranin e përzgjedhjes së Ndriçimit.

Përzgjedhja e Ndriçimit
Zgjidhni midis Pesë Cilësimeve të Ndriçimit
Crossfire^™ HD 1400 ofron pesë cilësime ndriçimi. Shtypni butonin "Measure" (Maso) për të kaluar nëpër pesë cilësimet e Ndriçimit. Shtypni butonin "Menu" (Meny) për të ruajtur cilësimin tuaj të dëshiruar dhe për t'u kthyer në Cilësimin e Mënyrës së Largësisë.
Për të dalë nga Përzgjedhja e Mënyrës/Shfaqjes dhe për të ruajtur cilësimet, shtypni dhe mbani butonin "Menu" (Meny) për dy sekonda. Cilësimet do të ruhen gjithashtu kur Crossfire^™ HD 1400 fiket automatikisht.

SHPJEGIME PËR MËNYRAT E SHËNJESTRIMIT

Crossfire^™ HD 1400 ofron tre mënyra shënjestrimi: Mënyra Normale, Mënyra e Parë dhe Mënyra e Fundit.

Mënyra Normale
Crossfire^™ HD 1400 juaj vjen i paravendosur në mënyrën normale të shënjestrës. Kjo është mënyra standarde që ofron largësinë e shënjestrës me rezultatin më të fortë të largësisë. Mënyra Normale është mënyra e rekomanduar e shënjestrës për shumicën e situatave.

Mënyra e Parë
Kjo mënyrë shfaq distancën më të afërt kur matni largësinë. Kjo mënyrë është ideale për matjen e largësisë së një shënjestre më të vogël përpara objekteve të tjera më të mëdha ose më reflektuese.
Shënim: Nëse nuk jeni i sigurt për largësinë, thjesht matni përsëri largësinë.

Mënyra e Fundit
Kjo mënyrë shfaq distancën më të largët kur matni largësinë. Kjo mënyrë është ideale për matjen e largësisë së një shënjestre specifike pas një grupi objektesh si shkurre, pemë, shkëmbinj, etj.
Shënim: Nëse nuk jeni i sigurt për largësinë, thjesht matni përsëri largësinë.
Për informacion shtesë mbi Mënyrat e Shënjestrimit, ju lutemi vizitoni VortexOptics.com

VENDOSJA DHE PËRDORIMI I MËNYRAVE TË SHËNJESTRIMIT

Ndërsa jeni në gjendje të gatshme, kaloni midis mënyrave të shënjestrës duke shtypur dhe lëshuar butonin "Menu" (Meny). Pasi të jetë zgjedhur një mënyrë shënjestre, shtypni butonin "Measure" (Maso) për të aktivizuar mënyrën e shënjestrës.
Kur zgjidhet Mënyra Normale, asgjë nuk do të shfaqet në ekran. Pasi të shtypet "Measure" (Maso), njësia mbetet në Mënyrën Normale. Nëse fiket në Mënyrën Normale, njësia do të jetë në Mënyrën Normale kur njësia të ndizet përsëri.

Për Mënyrën e Parë dhe të Fundit, "1st" (e para) dhe "Last" (e fundit) do të shfaqen gjithmonë, duke sinjalizuar se jeni në mënyrën përkatëse të shënjestrës. Matja e largësisë do të shfaqet ndërsa butoni "Measure" (Maso) shtypet dhe lëshohet.

SHPJEGIME PËR MËNYRAT E MATJES SË LARGËSISË

Crossfire^™ HD 1400 ofron dy mënyra largësie: HCD (Distanca Horizontale e Komponentit) dhe LOS (Linja e Shikimit). Të dyja mënyrat ofrojnë një veçori Skanimi.

Mënyra HCD
Ekrani i largësisë HCD synohet të jetë mënyra kryesore—e përdorur për shumicën e aplikacioneve të qitjes me pushkë dhe hark. Numri i jardëve të shfaqur është distanca kritike horizontale e komponentit.

Përdorimi i Mënyrës HCD
Përdorni mënyrën e largësisë HCD në situatat e mëposhtme:

Qitje me pushkë në tokë të sheshtë në çdo largësi.
Qitje me pushkë deri në largësi prej 800 jardësh me pjerrësi të butë (më pak se 15 gradë).
Qitje me pushkë deri në largësi prej 400 jardësh me pjerrësi të moderuar (15 deri në 30 gradë).
Për të gjitha qitjet me hark.

Numri i jardëve HCD i shfaqur korrigjohet për këndin e gjuajtjes dhe nuk ka nevojë për hyrje shtesë nga përdoruesi; gjuajtësit thjesht përdorin rënien e plumbit të nivelit të duhur të tokës për largësinë e shfaqur dhe gjuajnë. Harkëtarët përdorin kunjin e duhur të shikimit të nivelit të tokës për largësinë e shfaqur dhe gjuajnë.

Mënyra LOS
Mënyra LOS (Linja e Shikimit) është menduar për gjuajtësit me pushkë që përdorin karta të dhënave balistike që korrigjojnë pjerrësinë, aplikacione balistike për telefona celularë ose pajisje të tjera me programe balistike dhe që gjuajnë në distanca përtej 500 jardësh me pjerrësi më të madhe se 15 gradë.
Numri i largësisë i shfaqur në mënyrën LOS është largësia aktuale e linjës së shikimit pa korrigjim balistik për pjerrësinë. Shumica e pajisjeve balistike të përdorura zakonisht mund të ofrojnë korrigjim të pavarur të pjerrësisë për të dhënat e rënies së plumbit dhe kërkojnë hyrje aktuale të largësisë së linjës së shikimit. Përdorimi i largësisë LOS kur llogariten rrjedhat e erës së plumbit nën këto kushte të pjerrësisë së pjerrët/largësisë së gjatë do të sigurojë një shkallë më të lartë saktësie sesa përdorimi i largësisë HCD.
Për ta përdorur, thjesht futni numrin e largësisë LOS në pajisjen elektronike ose përdorni largësinë LOS kur referoni kartat e rënies balistike me korrigjim të pjerrësisë.

Mënyra LOS - Pjerrësia
Kur jeni në mënyrën LOS, një numër shtesë shfaqet mbi numrin e jardëve. Ky numër është pjerrësia e pjerrësisë e treguar në gradë. Numri i pjerrësisë së pjerrësisë mund të futet në programet balistike ose kartat e fushës për të ndihmuar në llogaritjen e rënieve të sakta të plumbit në terrene malore.

Si të Matni Largësinë
Matja e Largësisë në Mënyrën Normale
Me Crossfire të ndezur, poziciononi rrjetën në objektin e shënjestruar dhe shtypni dhe lëshoni butonin "Measure" (Maso) për të marrë matjen e distancës. Nëse lazeri nuk është në gjendje të masë largësinë për shkak të reflektivitetit të shënjestrës, do të shihni një ekran të ngjashëm me atë të treguar këtu. Për të matur largësinë e një shënjestre të re, thjesht ri-synoni dhe shtypni përsëri butonin "Measure" (Maso).

Skanimi i Matjes së Largësisë

Aktivizoni Skanimin e Matjes së Largësisë duke shtypur dhe mbajtur butonin "Measure" (Maso). Mbajtja e butonit të shtypur do të masë vazhdimisht distancën ndërsa lëvizni para dhe mbrapa nëpër objektet e shënjestruara. Rrjeta do të pulsojë ndërsa lëvizni. Lëshimi i butonit "Measure" (Maso) do ta kthejë lazerin në gjendjen e Ndezjes.

Skanimi për të marrë largësinë:

Skanoni para dhe mbrapa, duke vëzhguar numrin e jardëve që shfaqet ose ndryshon.

Litar
Litari siguron një mënyrë të sigurt për të mbajtur gjetësin e largësisë tuaj.

MIRËMBAJTJA

Përdorni një furçë lente për të hequr pluhurin ose kokrrizat nga lentet.
Përdorni një leckë ose pecetë të pastër lente për të hequr njollat ose njollat nga lentet.
Ruani gjetësin e largësisë në një vend të thatë larg rrezeve të drejtpërdrejta të diellit.

KËSHILLA PËR MATJEN E LARGËSISË

Gjetësit e largësisë me lazer funksionojnë duke lëshuar një impuls të shkurtër drite të drejtuar në një objekt të shënjestruar. Distanca përcaktohet nga sasia e kohës që duhet që drita të lëshojë dhe të kthehet në marrësin e brendshëm të lazerit. Aftësia e një lazeri për të lexuar largësinë mund të ndikohet nga shumë gjëra—kryesisht që lidhen me objektet e shënjestruara.

Ngjyrat e lehta zakonisht do të reflektojnë më mirë se ato të errëta.
Jini të vetëdijshëm se bora, shiu dhe mjegulla do të kenë efekte negative në aftësinë e matjes së largësisë.
Sipërfaqet e shndritshme dhe reflektuese zakonisht do të reflektojnë më mirë se sipërfaqet e shurdhër dhe me teksturë. Leshi i kafshëve nuk do të reflektojë aq mirë sa një sipërfaqe e fortë.
Matja e largësisë nën mbulesën e reve mund të përmirësojë performancën e lazerit krahasuar me kushtet e ndritshme me diell.
Pozicioni i diellit krahasuar me gjetësin e largësisë dhe/ose shënjestrën e largësisë do të ndikojë shumë në performancë.
Objektet e ngurta, si një shkëmb, do të reflektojnë më mirë se shkurret.
Sipërfaqet e sheshta pingul me pulsin e lazerit do të reflektojnë më mirë se sipërfaqet e lakuara ose sipërfaqet e kënduara në lidhje me pulsin e lazerit.
Matja e largësisë mbi ujë ndonjëherë mund të shkaktojë reflektime dhe lexime të rreme.
Në distanca më të gjata, objektet e mëdha do të jenë më të lehta për t'u matur largësinë sesa objektet e vogla.
Nëse keni vështirësi në matjen e largësisë së një kafshe ose objekti, provoni të matni largësinë e një objekti tjetër aty pranë, duke përdorur veçorinë Skanim për të lëvizur para dhe mbrapa duke vëzhguar ndryshimet në numrin e largësisë.

KËRKESAT E FCC

Manuali i përdoruesit ose manuali i udhëzimeve për një rrezatues të qëllimshëm ose të paqëllimshëm do ta paralajmërojë përdoruesin se ndryshimet ose modifikimet që nuk janë miratuar shprehimisht nga pala përgjegjëse për pajtueshmërinë mund të zhvlerësojnë autoritetin e përdoruesit për të përdorur pajisjen.
Shënim: Kjo pajisje është testuar dhe është gjetur se përputhet me kufijtë për një pajisje dixhitale të Klasit B, në përputhje me pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim banimi. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me udhëzimet, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Megjithatë, nuk ka asnjë garanci se nuk do të ndodhë ndërhyrje në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizorit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:

Riorientoni ose zhvendosni antenën marrëse.
Rritni ndarjen midis pajisjes dhe marrësit.
Lidheni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi.
Konsultohuni me shitësin ose një teknik të kualifikuar radio/TV për ndihmë.

SIGURIA DHE MASAT PARAPRAKE

Mos shikoni në rreze ose shikoni drejtpërdrejt pa mbrojtje për sytë nga lazeri. Shikimi vazhdimisht në rreze për periudha të gjata kohore mund të shkaktojë dëmtime në sytë tuaj. Nëse përdoret siç duhet, kjo pajisje është e sigurt për sytë tuaj dhe nuk nevojitet mbrojtje për sytë nga lazeri.

Përdorni baterinë e saktë (CR2) dhe orientimin e duhur të baterisë.
Mos shikoni në diell.
Mos aktivizoni butonat "Menu" (Meny) ose "Measure" (Maso) ndërsa synoni në sy ose shikoni në lenten objektive.
Mos e çmontoni.
Mos lejoni fëmijët të luajnë me njësinë.

Përdorimi i kontrolleve, rregullimeve ose kryerja e procedurave të tjera nga ato të specifikuara këtu mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit lazer.

GARANCIA VIP
PREMTIMI YNË I PAKUSHTËZUAR PËR JU.
Ne premtojmë të riparojmë ose zëvendësojmë produktin. Absolutisht falas.

I pakufizuar.
I pakushtëzuar.
Garanci e Përjetshme.

Mësoni më shumë në VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Shënim: Garancia VIP nuk mbulon humbjen, vjedhjen, dëmtimin e qëllimshëm ose dëmtimin kozmetik që nuk ndikon në performancën e produktit. Për manualin më të fundit vizitoni VortexOptics.com
