Vortex Crossfire HD 1400 - LRF-CF1400 5x21 Εγχειρίδιο Αποστασιόμετρου Laser

Προδιαγραφές

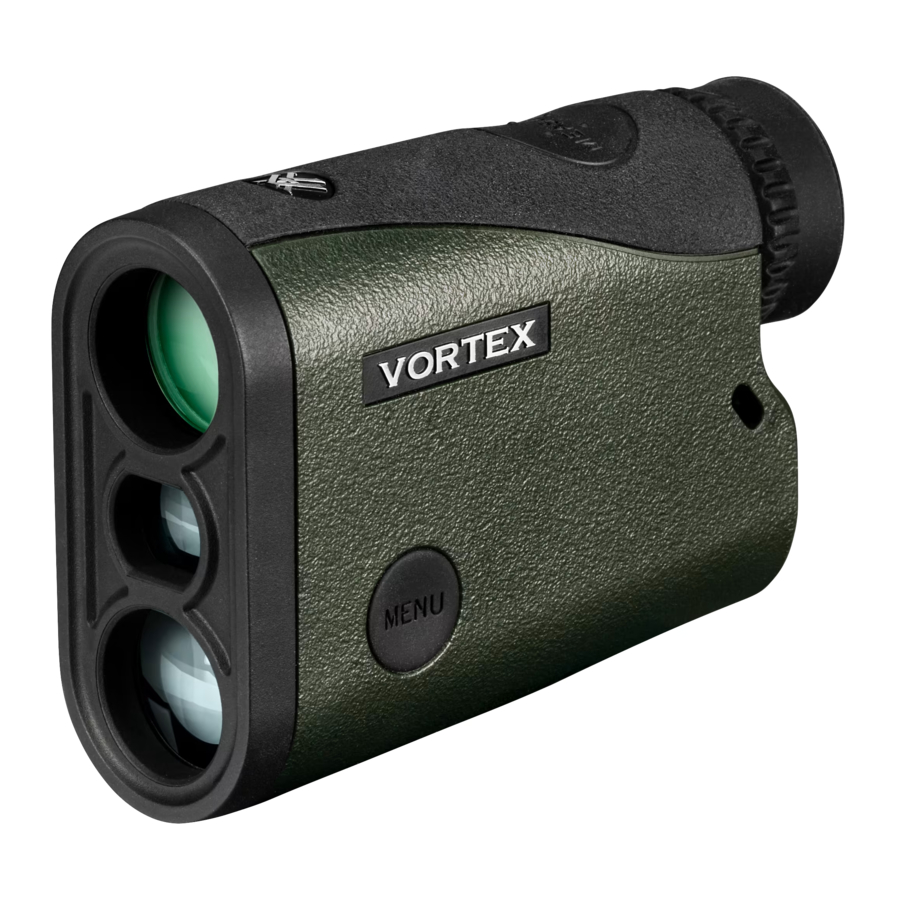

ΕΠΙΣΚΟΠΗΣΗ

Οι εικόνες είναι μόνο για αναπαράσταση. Το προϊόν ενδέχεται να διαφέρει ελαφρώς από αυτό που εμφανίζεται.

ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

Εγκατάσταση μπαταρίας
Για να τοποθετήσετε μια νέα μπαταρία, ανοίξτε τη θήκη της μπαταρίας και αφαιρέστε την χρησιμοποιημένη μπαταρία. Τοποθετήστε μια νέα μπαταρία CR2 με τη θετική πλευρά προς τα έξω. Μόλις εγκατασταθεί, επανατοποθετήστε το κάλυμμα της θήκης της μπαταρίας και βεβαιωθείτε ότι είναι καλά κλειστό.

Ενεργοποίηση
Μόλις εγκατασταθεί η μπαταρία, το Crossfire^™ HD 1400 είναι σε ετοιμότητα – η κανονική κατάσταση απενεργοποίησης όταν δεν γίνεται αποστασιομέτρηση. Για να ενεργοποιήσετε το Crossfire^™ HD 1400 από την κατάσταση ετοιμότητας και να προετοιμαστείτε για αποστασιομέτρηση, πατήστε και αφήστε το κουμπί "Measure" (Μέτρηση). Θα εμφανιστεί η οθόνη αποστασιομέτρησης HCD ή LOS.
Σημείωση: Ενώ βρίσκεστε στο μενού, το Crossfire^™ HD 1400 θα απενεργοποιηθεί αυτόματα μετά από 20 δευτερόλεπτα εάν δεν πατηθεί κανένα κουμπί.

Εικονίδιο χαμηλής μπαταρίας
Το εικονίδιο χαμηλής μπαταρίας εμφανίζεται όταν η μπαταρία φτάσει στο 25% της διάρκειας ζωής της και παραμένει αναμμένο μέχρι να μην υπάρχει καθόλου ρεύμα.

Εστίαση
Ρυθμίστε το προσοφθάλμιο/διοπτρία μέχρι η εικόνα να είναι ευκρινής. Σημειώστε αυτή τη ρύθμιση διοπτρίας σε περίπτωση που χρειαστεί να την ορίσετε ξανά.

ΕΠΙΛΟΓΗ ΛΕΙΤΟΥΡΓΙΑΣ

Το Crossfire^™ HD 1400 είναι εργοστασιακά ρυθμισμένο στη λειτουργία αποστασιομέτρησης HCD με αντιστάθμιση γωνίας, στην κανονική λειτουργία στόχου, στο επίπεδο φωτεινότητας 3, στην προεπιλεγμένη αυτόματη απενεργοποίηση στα 20 δευτερόλεπτα και εμφανίζεται σε γιάρδες.

Για να αλλάξετε λειτουργίες:
Αφού ενεργοποιηθεί το Crossfire ™ HD 1400, ενεργοποιήστε την επιλογή λειτουργίας/οθόνης πατώντας και κρατώντας πατημένο το κουμπί "Menu" (Μενού) για τουλάχιστον δύο δευτερόλεπτα. Χρησιμοποιήστε το κουμπί "Menu" (Μενού) για να ενεργοποιήσετε τις οθόνες επιλογής λειτουργίας. Χρησιμοποιήστε το κουμπί "Measure" (Μέτρηση) για να κάνετε εναλλαγή μεταξύ κάθε επιλογής λειτουργίας. Μπορείτε να βγείτε από την επιλογή λειτουργίας ανά πάσα στιγμή και να αποθηκεύσετε τις ρυθμίσεις σας πατώντας και κρατώντας πατημένο το κουμπί "Menu" (Μενού) για τουλάχιστον δύο δευτερόλεπτα.

(Χρησιμοποιήστε το κουμπί "Measure" (Μέτρηση) για να κάνετε εναλλαγή μεταξύ κάθε επιλογής λειτουργίας.
Χρησιμοποιήστε το κουμπί "Menu" (Μενού) για να ενεργοποιήσετε τις οθόνες επιλογής λειτουργίας/οθόνης.)

ΟΡΙΣΜΟΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΕΠΙΛΟΓΩΝ ΛΕΙΤΟΥΡΓΙΑΣ

Επιλογή λειτουργίας αποστασιομέτρησης
Επιλέξτε μεταξύ των λειτουργιών HCD και LOS
Αφού ενεργοποιήσετε την επιλογή λειτουργίας/οθόνης, πατήστε το κουμπί "Measure" (Μέτρηση) για να κάνετε εναλλαγή μεταξύ των οθονών HCD και LOS. Πατήστε το κουμπί "Menu" (Μενού) για να αποθηκεύσετε την επιθυμητή επιλογή σας και να μεταβείτε στην οθόνη επιλογής γιάρδων/μέτρων.

Επιλογή εμβέλειας
Επιλέξτε μεταξύ γιάρδων και μέτρων
Πατήστε το κουμπί "Measure" (Μέτρηση) για να κάνετε εναλλαγή μεταξύ της οθόνης γιάρδων και μέτρων. Πατήστε το κουμπί "Menu" (Μενού) για να αποθηκεύσετε την επιθυμητή επιλογή σας και να μεταβείτε στην οθόνη επιλογής φωτεινότητας.

Επιλογή φωτεινότητας
Επιλέξτε μεταξύ πέντε ρυθμίσεων φωτεινότητας
Το Crossfire^™ HD 1400 παρέχει πέντε ρυθμίσεις φωτισμού. Πατήστε το κουμπί "Measure" (Μέτρηση) για να κάνετε εναλλαγή μεταξύ των πέντε ρυθμίσεων φωτεινότητας. Πατήστε το κουμπί "Menu" (Μενού) για να αποθηκεύσετε την επιθυμητή ρύθμιση. και επιστρέψτε στη ρύθμιση λειτουργίας εμβέλειας.
Για να βγείτε από την επιλογή λειτουργίας/οθόνης και να αποθηκεύσετε τις ρυθμίσεις, πατήστε και κρατήστε πατημένο το κουμπί "Menu" (Μενού) για δύο δευτερόλεπτα. Οι ρυθμίσεις θα αποθηκευτούν επίσης όταν το Crossfire^™ HD 1400 απενεργοποιηθεί αυτόματα.

ΕΞΗΓΗΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΤΟΧΕΥΣΗΣ

Το Crossfire^™ HD 1400 παρέχει τρεις λειτουργίες στόχου: Κανονική λειτουργία, Πρώτη λειτουργία και Τελευταία λειτουργία.

Κανονική λειτουργία
Το Crossfire^™ HD 1400 σας έρχεται προρυθμισμένο στην κανονική λειτουργία στόχου. Αυτή είναι η τυπική λειτουργία που παρέχει την εμβέλεια του στόχου με το ισχυρότερο αποτέλεσμα εμβέλειας. Η κανονική λειτουργία είναι η συνιστώμενη λειτουργία στόχου για τις περισσότερες περιπτώσεις.

Πρώτη λειτουργία
Αυτή η λειτουργία εμφανίζει την πλησιέστερη απόσταση κατά την αποστασιομέτρηση. Αυτή η λειτουργία είναι ιδανική για την αποστασιομέτρηση ενός μικρότερου στόχου μπροστά από άλλα μεγαλύτερα ή πιο ανακλαστικά αντικείμενα.
Σημείωση: Εάν δεν είστε σίγουροι για την εμβέλεια, απλώς κάντε ξανά αποστασιομέτρηση.

Τελευταία λειτουργία
Αυτή η λειτουργία εμφανίζει την πιο απομακρυσμένη απόσταση κατά την αποστασιομέτρηση. Αυτή η λειτουργία είναι ιδανική για την αποστασιομέτρηση ενός συγκεκριμένου στόχου πίσω από μια ομάδα αντικειμένων όπως θάμνοι, δέντρα, βράχια κ.λπ.
Σημείωση: Εάν δεν είστε σίγουροι για την εμβέλεια, απλώς κάντε ξανά αποστασιομέτρηση.
Για περισσότερες πληροφορίες σχετικά με τις λειτουργίες στόχευσης, επισκεφθείτε τη διεύθυνση VortexOptics.com

ΡΥΘΜΙΣΗ ΚΑΙ ΧΡΗΣΗ ΛΕΙΤΟΥΡΓΙΩΝ ΣΤΟΧΟΥ

Ενώ βρίσκεστε σε κατάσταση ετοιμότητας, μεταβείτε μεταξύ των λειτουργιών στόχου πατώντας και αφήνοντας το κουμπί "Menu" (Μενού). Μόλις επιλεγεί μια λειτουργία στόχου, πατήστε το κουμπί "Measure" (Μέτρηση) για να ενεργοποιήσετε τη λειτουργία στόχου.
Όταν επιλεγεί η κανονική λειτουργία, δεν θα εμφανιστεί τίποτα στην οθόνη. Μόλις πατηθεί το "Measure" (Μέτρηση), η μονάδα παραμένει σε κανονική λειτουργία. Εάν απενεργοποιηθεί σε κανονική λειτουργία, η μονάδα θα βρίσκεται σε κανονική λειτουργία όταν ενεργοποιηθεί ξανά.

Για την πρώτη και την τελευταία λειτουργία, θα εμφανίζεται πάντα το "1st" και το "Last", υποδεικνύοντας ότι βρίσκεστε στην αντίστοιχη λειτουργία στόχου. Η μέτρηση εμβέλειας θα εμφανίζεται καθώς πατιέται και αφήνεται το κουμπί "Measure" (Μέτρηση).

ΕΞΗΓΗΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟΣΤΑΣΙΟΜΕΤΡΗΣΗΣ

Το Crossfire^™ HD 1400 παρέχει δύο λειτουργίες εμβέλειας: HCD (Οριζόντια συνιστώσα απόστασης) και LOS (Ευθεία όρασης). Και οι δύο λειτουργίες προσφέρουν μια λειτουργία σάρωσης.

Λειτουργία HCD
Η οθόνη εμβέλειας HCD προορίζεται να είναι η κύρια λειτουργία — που χρησιμοποιείται για τις περισσότερες εφαρμογές σκοποβολής με τουφέκι και τοξοβολίας. Ο αριθμός της απόστασης που εμφανίζεται είναι η κρίσιμη οριζόντια συνιστώσα απόστασης.

Χρήση της λειτουργίας HCD
Χρησιμοποιήστε τη λειτουργία εμβέλειας HCD στις ακόλουθες περιπτώσεις:

Ο αριθμός απόστασης HCD που εμφανίζεται διορθώνεται για τη γωνία βολής και δεν χρειάζεται επιπλέον εισαγωγή από τον χρήστη. Οι σκοπευτές απλώς χρησιμοποιούν την κατάλληλη πτώση σφαίρας σε επίπεδο έδαφος για την εμβέλεια που εμφανίζεται και πυροβολούν. Οι τοξότες χρησιμοποιούν την κατάλληλη καρφίτσα σκόπευσης σε επίπεδο έδαφος για την εμβέλεια που εμφανίζεται και πυροβολούν.

Λειτουργία LOS
Η λειτουργία LOS (Ευθεία όρασης) προορίζεται για σκοπευτές με τουφέκι που χρησιμοποιούν κάρτες δεδομένων πτώσης βαλλιστικών, εφαρμογές βαλλιστικών κινητών τηλεφώνων ή άλλες συσκευές με βαλλιστικά προγράμματα και που πυροβολούν σε αποστάσεις άνω των 500 γιάρδων με κλίσεις μεγαλύτερες από 15 μοίρες.
Ο αριθμός εμβέλειας που εμφανίζεται στη λειτουργία LOS είναι η πραγματική εμβέλεια ευθείας όρασης χωρίς βαλλιστική διόρθωση για την κλίση. Οι περισσότερες από τις συνηθέστερα χρησιμοποιούμενες βαλλιστικές συσκευές μπορούν να παρέχουν ανεξάρτητη διόρθωση κλίσης για δεδομένα πτώσης σφαίρας και απαιτούν πραγματική εισαγωγή εμβέλειας ευθείας όρασης. Η χρήση της εμβέλειας LOS κατά τον υπολογισμό των μετατοπίσεων ανέμου σφαίρας υπό αυτές τις συνθήκες απότομης κλίσης/μεγάλης εμβέλειας θα παρέχει μεγαλύτερο βαθμό ακρίβειας από τη χρήση της εμβέλειας HCD.

Για να χρησιμοποιήσετε, απλώς εισαγάγετε τον αριθμό εμβέλειας LOS στην ηλεκτρονική συσκευή ή χρησιμοποιήστε την εμβέλεια LOS όταν αναφέρεστε σε κάρτες πτώσης βαλλιστικών με διόρθωση κλίσης.

Λειτουργία LOS - Κλίση
Όταν βρίσκεστε σε λειτουργία LOS, ένας επιπλέον αριθμός εμφανίζεται πάνω από τον αριθμό απόστασης. Αυτός ο αριθμός είναι η κλίση που εμφανίζεται σε μοίρες. Ο αριθμός κλίσης μπορεί να εισαχθεί σε βαλλιστικά προγράμματα ή κάρτες πεδίου για να βοηθήσει στον υπολογισμό ακριβών πτώσεων σφαίρας σε ορεινό έδαφος.

Τρόπος αποστασιομέτρησης
Αποστασιομέτρηση σε κανονική λειτουργία
Με το Crossfire ενεργοποιημένο, τοποθετήστε το σταυρόνημα στο αντικείμενο στόχο και πατήστε και αφήστε το κουμπί "Measure" (Μέτρηση) για να λάβετε τη μέτρηση απόστασης. Εάν το λέιζερ δεν μπορεί να μετρήσει την εμβέλεια λόγω της ανακλαστικότητας του στόχου, θα δείτε μια οθόνη παρόμοια με αυτή που εμφανίζεται εδώ. Για να μετρήσετε την εμβέλεια ενός νέου στόχου, απλώς επαναλάβετε τη στόχευση και πατήστε ξανά το κουμπί "Measure" (Μέτρηση).

Αποστασιομέτρηση σάρωσης

Ενεργοποιήστε την αποστασιομέτρηση σάρωσης πατώντας και κρατώντας πατημένο το κουμπί "Measure" (Μέτρηση). Κρατώντας πατημένο το κουμπί θα μετράτε συνεχώς την απόσταση καθώς μετακινείστε εμπρός και πίσω στα αντικείμενα στόχου. Το σταυρόνημα θα αναβοσβήνει καθώς μετακινείστε. Αφήνοντας το κουμπί "Measure" (Μέτρηση) θα επιστρέψει το λέιζερ στην κατάσταση ενεργοποίησης.

Σάρωση για να λάβετε εμβέλεια:

Σαρώστε εμπρός και πίσω, παρακολουθώντας τον αριθμό απόστασης να εμφανίζεται ή να αλλάζει.

Κορδόνι
Το κορδόνι παρέχει έναν ασφαλή τρόπο μεταφοράς του αποστασιομέτρου σας.

ΣΥΜΒΟΥΛΕΣ ΑΠΟΣΤΑΣΙΟΜΕΤΡΗΣΗΣ

Τα αποστασιόμετρα λέιζερ λειτουργούν εκπέμποντας έναν σύντομο παλμό φωτός που στοχεύει σε ένα αντικείμενο στόχο. Η απόσταση καθορίζεται από το χρονικό διάστημα που χρειάζεται για να εκπεμφθεί το φως και να επιστρέψει στον εσωτερικό δέκτη του λέιζερ. Η ικανότητα ενός λέιζερ να διαβάζει την εμβέλεια μπορεί να επηρεαστεί από πολλά πράγματα — που σχετίζονται κυρίως με τα αντικείμενα στόχου.

ΑΠΑΙΤΗΣΕΙΣ FCC

Το εγχειρίδιο χρήσης ή το εγχειρίδιο οδηγιών για έναν σκόπιμο ή ακούσιο πομπό πρέπει να προειδοποιεί τον χρήστη ότι αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από το μέρος που είναι υπεύθυνο για τη συμμόρφωση θα μπορούσαν να ακυρώσουν την εξουσία του χρήστη να χειρίζεται τον εξοπλισμό.
Σημείωση: Αυτός ο εξοπλισμός έχει δοκιμαστεί και βρέθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να ακτινοβολήσει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει καμία εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν αυτός ο εξοπλισμός προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, η οποία μπορεί να προσδιοριστεί απενεργοποιώντας και ενεργοποιώντας τον εξοπλισμό, ενθαρρύνεται ο χρήστης να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

ΑΣΦΑΛΕΙΑ ΚΑΙ ΠΡΟΦΥΛΑΞΕΙΣ

Μην κοιτάτε την ακτίνα ή μην βλέπετε απευθείας χωρίς προστασία ματιών λέιζερ. Η συνεχής παρακολούθηση της ακτίνας για παρατεταμένες χρονικές περιόδους μπορεί να προκαλέσει βλάβη στα μάτια σας. Εάν χρησιμοποιηθεί σωστά, αυτή η συσκευή είναι ασφαλής για τα μάτια σας και δεν χρειάζεται προστασία ματιών λέιζερ.

Η χρήση χειριστηρίων, ρυθμίσεων ή η εκτέλεση διαδικασιών διαφορετικών από αυτές που καθορίζονται στο παρόν μπορεί να οδηγήσει σε επικίνδυνη έκθεση σε ακτινοβολία λέιζερ.

VIP ΕΓΓΥΗΣΗ
Η ΑΝΕΥ ΟΡΩΝ ΥΠΟΣΧΕΣΗ ΜΑΣ ΠΡΟΣ ΕΣΑΣ.
Υποσχόμαστε να επισκευάσουμε ή να αντικαταστήσουμε το προϊόν. Εντελώς δωρεάν.

• Απεριόριστη.
• Άνευ όρων.
• Εγγύηση εφ' όρου ζωής.

Μάθετε περισσότερα στο VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Σημείωση: Η VIP εγγύηση δεν καλύπτει απώλεια, κλοπή, σκόπιμη ζημιά ή αισθητική ζημιά που δεν επηρεάζει την απόδοση του προϊόντος. Για το πιο ενημερωμένο εγχειρίδιο, επισκεφθείτε τη διεύθυνση VortexOptics.com
