Vortex Crossfire HD 1400 - LRF-CF1400 5x21 Lazerinio tolimačio vadovas

Turinys

1 Specifikacijos
2 APŽVALGA
3 PAGRINDINĖ VEIKLA
4 REŽIMO PASIRINKIMAS
5 REŽIMO PASIRINKIMŲ NUSTATYMAS IR IŠSAUGOJIMAS
6 TAIKINIO REŽIMO PAAIŠKINIMAI
7 TAIKINIO REŽIMŲ NUSTATYMAS IR NAUDOJIMAS
8 NUOTOLIO MATAVIMO REŽIMO PAAIŠKINIMAI
9 PRIEŽIŪRA
10 PATARIMAI DĖL NUOTOLIO MATAVIMO
11 FCC REIKALAVIMAI
12 SAUGA IR ATSARGUMO PRIEMONĖS
13 Nuorodos
14 Atsisiųsti instrukciją
15 Kitomis kalbomis

Specifikacijos

DIDINIMAS	5x
OBJEKTYVO LĘŠIS	21mm
MAKSIMALUS ATSPINDŽIO NUOTOLIS	Iki 1400 jardų.
MEDŽIO NUOTOLIS	Iki 950 jardų.
ELNIO NUOTOLIS	Iki 750 jardų.
MINIMALUS NUOTOLIS	5 jardai (4.5m)
TIKSLUMAS	± 1 jardas @ ≤ 100 jardų.
	± 2 jardai @ ≥ 100 jardų & ≤ 1000 jardų.
	± 3 jardai @ ≥ 1000 jardų.
MAKSIMALUS KAMPO RODMUO	± 89°
MATYMO LAUKAS	Linijinis @ 1000 jardų. 367'
MATYMO LAUKAS	Kampinis 7˚
AKIES RELJEFAS	16mm
BATERIJOS TIPAS	CR2
ILGIS	4.0" (101.6mm)
AUKŠTIS	2.9" (73.5mm)
PLOTIS	1.3" (33mm)
SVORIS SU BATERIJA	4.8 oz (136g)

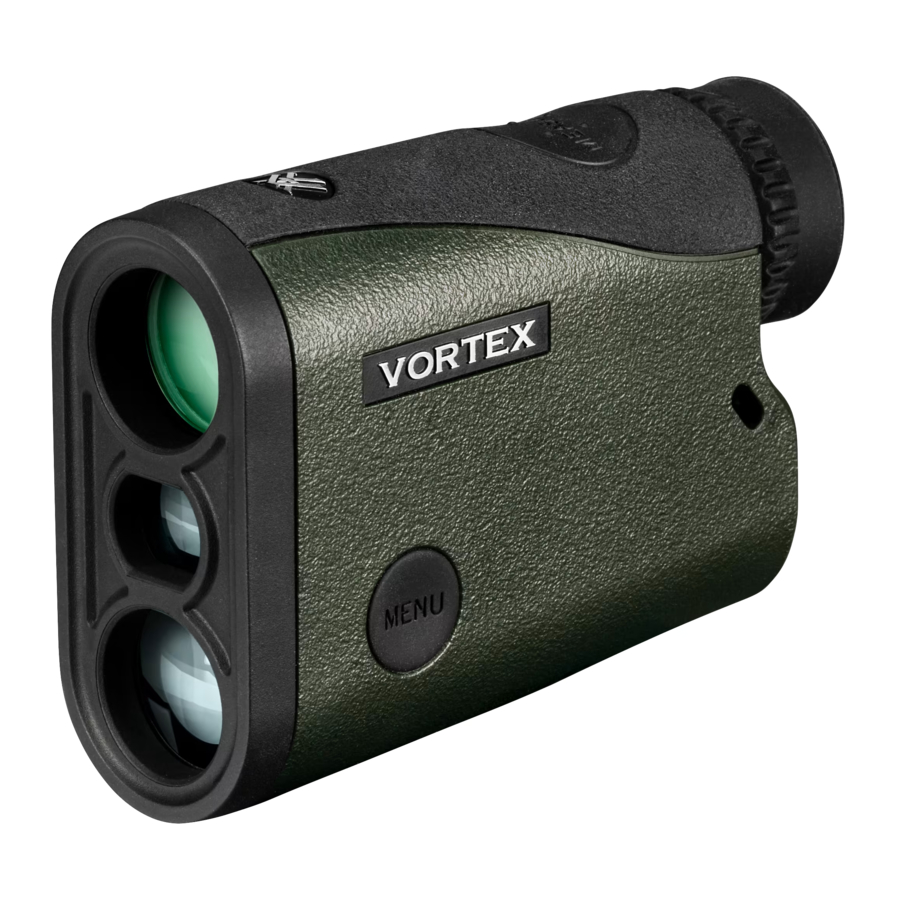

APŽVALGA

Vaizdai skirti tik reprezentacijai. Produktas gali šiek tiek skirtis nuo to, kas parodyta.

PAGRINDINĖ VEIKLA

Baterijos įdėjimas
Norėdami įdėti naują bateriją, atidarykite baterijos skyrių ir išimkite panaudotą bateriją. Įdėkite naują CR2 bateriją teigiamu poliumi į išorę. Įdėję vėl uždėkite baterijos skyriaus dangtelį ir įsitikinkite, kad jis tvirtai uždarytas.

Įjungimas
Įdėjus bateriją, "Crossfire"^™ HD 1400 yra paruoštas naudoti – normali išjungimo būsena, kai neatliekamas nuotolio matavimas. Norėdami įjungti "Crossfire"^™ HD 1400 iš paruoštos būsenos ir pasiruošti nuotolio matavimui, paspauskite ir atleiskite mygtuką "Measure" (matuoti). Bus rodomas HCD arba LOS nuotolio matavimo ekranas.
Pastaba: Būdamas meniu, "Crossfire"^™ HD 1400 automatiškai išsijungs po 20 sekundžių, jei nebus paspaustas joks mygtukas.

Išsikrovusios baterijos piktograma
Išsikrovusios baterijos piktograma rodoma, kai baterijos įkrova pasiekia 25% ir lieka įjungta, kol visiškai išsikrauna.

Fokusavimas
Reguliuokite okuliarą/dioptriją, kol vaizdas taps ryškus. Užsirašykite šį dioptrijos nustatymą, jei reikės jį nustatyti iš naujo.

REŽIMO PASIRINKIMAS

"Crossfire"^™ HD 1400 gamykloje nustatytas kampą kompensuojantis HCD nuotolio režimas, Normalus taikinio režimas, ryškumo lygis 3, numatytasis automatinis išjungimas po 20 sekundžių ir rodomas jardais.

Norėdami pakeisti režimus:
Įjungus "Crossfire" ™ HD 1400, suaktyvinkite režimo/ekrano pasirinkimą paspausdami ir palaikydami mygtuką "Menu" (meniu) mažiausiai dvi sekundes. Naudokite mygtuką "Menu" (meniu), kad suaktyvintumėte režimo pasirinkimo ekranus. Naudokite mygtuką "Measure" (matuoti), kad perjungtumėte kiekvieną režimo pasirinkimo parinktį. Galite bet kada išeiti iš režimo pasirinkimo ir išsaugoti savo nustatymus paspausdami ir palaikydami mygtuką "Menu" (meniu) mažiausiai dvi sekundes.

(Naudokite mygtuką "Measure" (matuoti), kad perjungtumėte kiekvieną režimo pasirinkimo parinktį.
Naudokite mygtuką "Menu" (meniu), kad suaktyvintumėte režimo/ekrano pasirinkimo ekranus.)

REŽIMO PASIRINKIMŲ NUSTATYMAS IR IŠSAUGOJIMAS

Nuotolio matavimo režimo pasirinkimas
Pasirinkite tarp HCD ir LOS režimų
Suaktyvinę režimo/ekrano pasirinkimą, paspauskite mygtuką "Measure" (matuoti), kad perjungtumėte HCD ir LOS ekranus. Paspauskite mygtuką "Menu" (meniu), kad išsaugotumėte norimą pasirinkimą ir pereitumėte į jardų/metrų pasirinkimo ekraną.

Nuotolio pasirinkimas
Pasirinkite tarp jardų ir metrų
Paspauskite mygtuką "Measure" (matuoti), kad perjungtumėte jardų ir metrų ekraną. Paspauskite mygtuką "Menu" (meniu), kad išsaugotumėte norimą pasirinkimą ir pereitumėte į ryškumo pasirinkimo ekraną.

Ryškumo pasirinkimas
Pasirinkite tarp penkių ryškumo nustatymų
"Crossfire"^™ HD 1400 suteikia penkis apšvietimo nustatymus. Paspauskite mygtuką "Measure" (matuoti), kad perjungtumėte penkis ryškumo nustatymus. Paspauskite mygtuką "Menu" (meniu), kad išsaugotumėte norimą nustatymą ir grįžtumėte į nuotolio režimo nustatymą.
Norėdami išeiti iš režimo/ekrano pasirinkimo ir išsaugoti nustatymus, paspauskite ir palaikykite mygtuką "Menu" (meniu) dvi sekundes. Nustatymai taip pat bus išsaugoti, kai "Crossfire"^™ HD 1400 automatiškai išsijungs.

TAIKINIO REŽIMO PAAIŠKINIMAI

"Crossfire"^™ HD 1400 suteikia tris taikinio režimus: Normalus režimas, Pirmas režimas ir Paskutinis režimas.

Normalus režimas
Jūsų "Crossfire"^™ HD 1400 yra iš anksto nustatytas į Normalų taikinio režimą. Tai yra standartinis režimas, suteikiantis stipriausio nuotolio rezultato taikinio nuotolį. Normalus režimas yra rekomenduojamas taikinio režimas daugumai situacijų.

Pirmas režimas
Šis režimas rodo artimiausią atstumą matuojant nuotolį. Šis režimas idealiai tinka matuoti mažesnio taikinio, esančio priešais kitus didesnius ar labiau atspindinčius objektus, nuotolį.
Pastaba: Jei nesate tikri dėl nuotolio, tiesiog matuokite nuotolį dar kartą.

Paskutinis režimas
Šis režimas rodo tolimiausią atstumą matuojant nuotolį. Šis režimas idealiai tinka matuoti konkretaus taikinio, esančio už grupės objektų, tokių kaip krūmai, medžiai, uolos ir kt., nuotolį.
Pastaba: Jei nesate tikri dėl nuotolio, tiesiog matuokite nuotolį dar kartą.
Norėdami gauti daugiau informacijos apie taikinio režimus, apsilankykite VortexOptics.com

TAIKINIO REŽIMŲ NUSTATYMAS IR NAUDOJIMAS

Būdamas paruoštas naudoti, perjunkite taikinio režimus paspausdami ir atleisdami mygtuką "Menu" (meniu). Pasirinkę taikinio režimą, paspauskite mygtuką "Measure" (matuoti), kad suaktyvintumėte taikinio režimą.
Kai pasirinktas Normalus režimas, ekrane nieko nebus rodoma. Paspaudus "Measure" (matuoti), įrenginys lieka Normaliame režime. Jei išjungtas Normaliame režime, įrenginys bus Normaliame režime, kai įrenginys vėl įsijungs.

Pirmam ir Paskutiniam režimams visada bus rodoma "1st" (pirmas) ir "Last" (paskutinis), signalizuojant, kad esate atitinkamai taikinio režime. Nuotolio matavimas bus rodomas paspaudus ir atleidus mygtuką "Measure" (matuoti).

NUOTOLIO MATAVIMO REŽIMO PAAIŠKINIMAI

"Crossfire"^™ HD 1400 suteikia du nuotolio režimus: HCD (Horizontal Component Distance) (horizontaliosios dedamosios atstumas) ir LOS (Line of Sight) (tiesioginio matomumo linija). Abu režimai siūlo nuskaitymo funkciją.

HCD režimas
HCD nuotolio ekranas yra skirtas būti pagrindiniu režimu – naudojamas daugumai šautuvų ir lankų šaudymo programų. Rodomas jardų skaičius yra kritinis horizontaliosios dedamosios atstumas.

HCD režimo naudojimas
Naudokite HCD nuotolio režimą šiose situacijose:

Šaudymas šautuvu lygioje žemėje bet kokiu atstumu.
Šaudymas šautuvu iki 800 jardų atstumo su nedideliais nuolydžiais (mažiau nei 15 laipsnių).
Šaudymas šautuvu iki 400 jardų atstumo su vidutiniais nuolydžiais (nuo 15 iki 30 laipsnių).
Visam šaudymui iš lanko.

Rodomas HCD jardų skaičius yra pakoreguotas pagal šūvio kampą ir nereikalauja jokio papildomo vartotojo įvedimo; šauliai tiesiog naudoja atitinkamą lygios žemės kulkos kritimą rodomam nuotoliui ir šaudo. Šauliai iš lanko naudoja atitinkamą lygios žemės taikiklio kaištį rodomam nuotoliui ir šaudo.

LOS režimas
LOS (tiesioginio matomumo linijos) režimas yra skirtas šauliams šautuvu, kurie naudoja nuolydį koreguojančias balistinio kritimo duomenų korteles, balistines mobiliojo telefono programas ar kitus įrenginius su balistinėmis programomis ir kurie šaudo didesniais nei 500 jardų atstumais su didesniais nei 15 laipsnių nuolydžiais.
Nuotolio skaičius, rodomas LOS režimu, yra tikrasis tiesioginio matomumo linijos nuotolis be balistinės nuolydžio korekcijos. Dauguma dažniausiai naudojamų balistinių įrenginių gali suteikti nepriklausomą nuolydžio korekciją kulkos kritimo duomenims ir reikalauja tikrojo tiesioginio matomumo linijos nuotolio įvesties. Naudojant LOS nuotolį apskaičiuojant kulkos vėjo dreifus šiomis stačio nuolydžio/ilgo nuotolio sąlygomis, bus užtikrintas didesnis tikslumas nei naudojant HCD nuotolį.
Norėdami naudoti, tiesiog įveskite LOS nuotolio skaičių į elektroninį įrenginį arba naudokite LOS nuotolį, kai nurodote balistinio kritimo korteles su nuolydžio korekcija.

LOS režimas - Nuolydis
Kai esate LOS režime, virš jardų skaičiaus rodomas papildomas skaičius. Šis skaičius yra nuolydžio nuolydis, rodomas laipsniais. Nuolydžio nuolydžio skaičius gali būti įvestas į balistines programas arba lauko korteles, kad būtų galima apskaičiuoti tikslius kulkos kritimus kalnuotoje vietovėje.

Kaip matuoti nuotolį
Nuotolio matavimas Normaliame režime
Įjungę "Crossfire", nustatykite taikiklį ant taikinio objekto ir paspauskite bei atleiskite mygtuką "Measure" (matuoti), kad gautumėte atstumo matavimą. Jei lazeris negali matuoti nuotolio dėl taikinio atspindžio, pamatysite ekraną, panašų į čia parodytą. Norėdami matuoti naujo taikinio nuotolį, tiesiog iš naujo nusitaikykite ir vėl paspauskite mygtuką "Measure" (matuoti).

Nuskaitymo nuotolio matavimas

Suaktyvinkite nuskaitymo nuotolio matavimą paspausdami ir palaikydami mygtuką "Measure" (matuoti). Laikant nuspaustą mygtuką, bus nuolat matuojamas atstumas, kai judėsite pirmyn ir atgal per taikinio objektus. Taikiklis mirksės, kai judėsite. Atleidus mygtuką "Measure" (matuoti), lazeris grįš į įjungimo būseną.

Nuskaitymas norint gauti nuotolį:

Nuskaitykite pirmyn ir atgal, stebėdami, ar rodomas ar keičiasi jardų skaičius.

Virvelė
Virvelė suteikia saugų būdą nešiotis tolimatį.

PRIEŽIŪRA

Naudokite lęšių šepetėlį, kad pašalintumėte dulkes ar smėlį nuo lęšių.
Naudokite švarią lęšių šluostę arba popierinį rankšluostį, kad pašalintumėte dėmes ar tepinėlius nuo lęšių.
Laikykite tolimatį sausoje vietoje, atokiau nuo tiesioginių saulės spindulių.

PATARIMAI DĖL NUOTOLIO MATAVIMO

Lazeriniai tolimačiai veikia skleisdami trumpą šviesos impulsą, nukreiptą į taikinio objektą. Atstumas nustatomas pagal laiką, per kurį šviesa išspinduliuojama ir grįžta į lazerio vidinį imtuvą. Lazerio gebėjimą nuskaityti nuotolį gali paveikti daugelis dalykų – daugiausia susijusių su taikinio objektais.

Šviesios spalvos paprastai atspindi geriau nei tamsios.
Atminkite, kad sniegas, lietus ir rūkas turės neigiamą poveikį nuotolio matavimo gebėjimui.
Blizgūs, atspindintys paviršiai paprastai atspindi geriau nei blankūs, tekstūruoti paviršiai. Gyvūnų plaukai neatspindės taip gerai, kaip kietas paviršius.
Nuotolio matavimas esant debesuotam orui gali pagerinti lazerio veikimą, palyginti su ryškiomis saulėtomis sąlygomis.
Saulės padėtis, palyginti su tolimačiu ir (arba) nuotolio taikiniu, labai paveiks veikimą.
Kieti objektai, tokie kaip uola, atspindės geriau nei krūmai.
Plokšti paviršiai, statmeni lazerio impulsui, atspindės geriau nei išlenkti paviršiai arba paviršiai, esantys kampu lazerio impulso atžvilgiu.
Nuotolio matavimas virš vandens kartais gali sukelti klaidingus atspindžius ir rodmenis.
Dideliais atstumais didelius objektus bus lengviau matuoti nei mažus objektus.
Jei jums sunku matuoti gyvūno ar objekto nuotolį, pabandykite matuoti kito netoliese esančio objekto nuotolį, naudodami nuskaitymo funkciją, kad judėtumėte pirmyn ir atgal, stebėdami nuotolio skaičiaus pokyčius.

FCC REIKALAVIMAI

Vartotojo vadove arba instrukcijų vadove, skirtame tyčiniam ar netyčiniam radiatoriui, vartotojas turi būti įspėtas, kad pakeitimai ar modifikacijos, kurių aiškiai nepatvirtino už atitiktį atsakinga šalis, gali panaikinti vartotojo teisę naudoti įrangą.
Pastaba: Ši įranga buvo išbandyta ir nustatyta, kad ji atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį. Šie apribojimai yra skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių įrengiant gyvenamąją vietą. Ši įranga generuoja, naudoja ir gali spinduliuoti radijo dažnio energiją ir, jei ji neįdiegta ir naudojama pagal instrukcijas, gali sukelti žalingų trukdžių radijo ryšiui. Tačiau nėra jokios garantijos, kad tam tikrame įrengime nebus trukdžių. Jei ši įranga sukelia žalingų trukdžių radijo ar televizijos priėmimui, kuriuos galima nustatyti išjungiant ir įjungiant įrangą, vartotojas raginamas pabandyti ištaisyti trukdžius viena ar daugiau iš šių priemonių:

Perorientuokite arba perkelkite priėmimo anteną.
Padidinkite atstumą tarp įrangos ir imtuvo.
Prijunkite įrangą prie lizdo, esančio kitoje grandinėje nei ta, prie kurios prijungtas imtuvas.
Kreipkitės pagalbos į pardavėją arba patyrusį radijo/TV techniką.

SAUGA IR ATSARGUMO PRIEMONĖS

Nežiūrėkite į spindulį arba tiesiogiai nežiūrėkite be lazerinės akių apsaugos. Nuolatinis žiūrėjimas į spindulį ilgą laiką gali pakenkti jūsų akims. Jei naudojamas tinkamai, šis įrenginys yra saugus jūsų akims ir lazerinė akių apsauga nereikalinga.

Naudokite tinkamą bateriją (CR2) ir tinkamą baterijos orientaciją.
Nežiūrėkite į saulę.
Nespauskite mygtukų "Menu" (meniu) arba "Measure" (matuoti), kai taikotės į akį arba žiūrite į objektyvo lęšį.
Neišardykite.
Neleiskite vaikams žaisti su įrenginiu.

Naudojant valdiklius, reguliavimus ar atliekant procedūras, kurios nėra nurodytos čia, gali atsirasti pavojingo lazerio spinduliuotės poveikis.

VIP GARANTIJA
MŪSŲ BESĄLYGINIS PAŽADAS JUMS.
Pažadame pataisyti arba pakeisti gaminį. Visiškai nemokamai.

Neribota.
Besąlyginė.
Viso gyvenimo garantija.

Sužinokite daugiau VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Pastaba: VIP garantija neapima praradimo, vagystės, tyčinio sugadinimo ar kosmetinio sugadinimo, neturinčio įtakos produkto veikimui. Norėdami gauti naujausią vadovą, apsilankykite VortexOptics.com
