Vortex Crossfire HD 1400 - LRF-CF1400 5x21 Handbuch für Laser-Entfernungsmesser

Spezifikationen

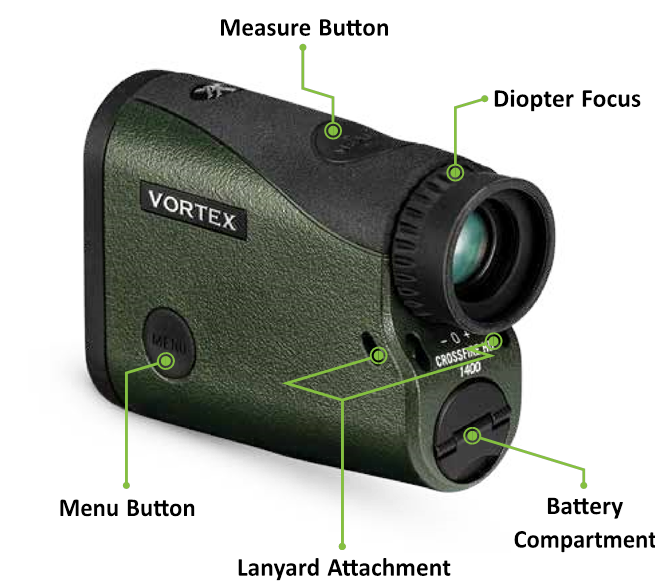

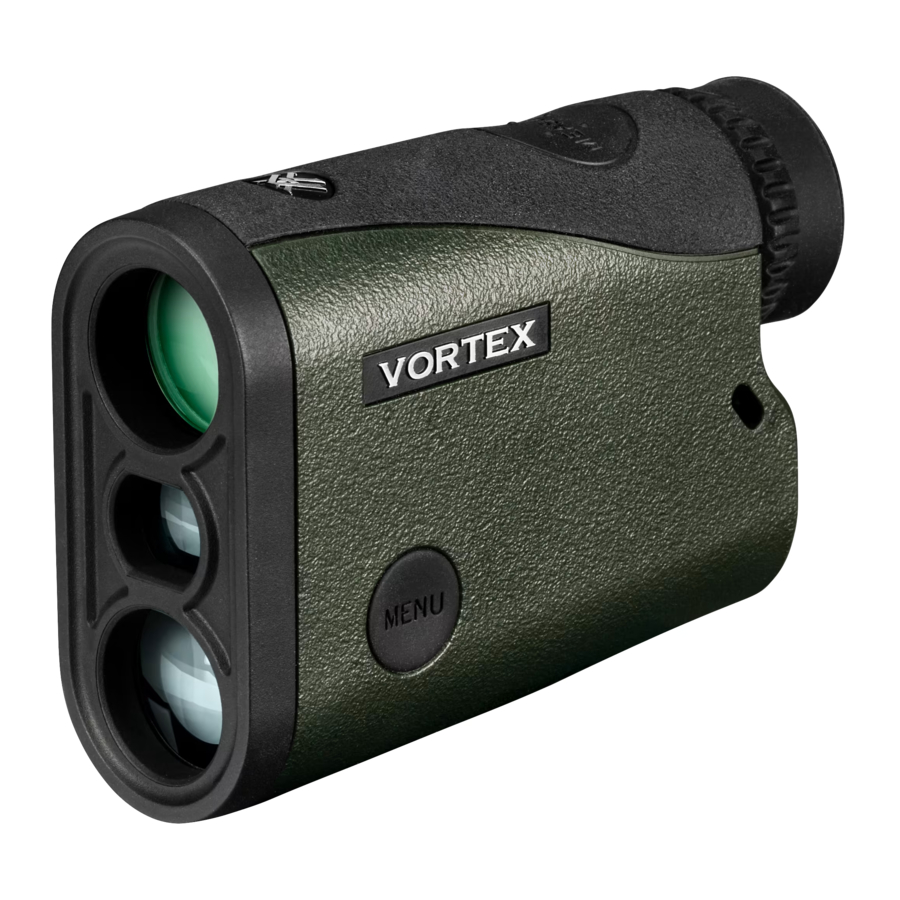

ÜBERSICHT

Abbildungen dienen nur zur Veranschaulichung. Das Produkt kann geringfügig von der Abbildung abweichen.

GRUNDLEGENDE BEDIENUNG

Batterie einlegen
Um eine neue Batterie einzulegen, öffnen Sie das Batteriefach und entfernen Sie die verbrauchte Batterie. Legen Sie eine neue CR2-Batterie mit der positiven Seite nach außen ein. Sobald die Batterie eingesetzt ist, setzen Sie die Batteriefachabdeckung wieder ein und stellen Sie sicher, dass sie fest verschlossen ist.

Einschalten
Nachdem die Batterie eingesetzt ist, befindet sich der Crossfire^™ HD 1400 im Bereitschaftszustand – dem normalen Ausschaltzustand, wenn keine Messung durchgeführt wird. Um den Crossfire^™ HD 1400 aus dem Bereitschaftszustand einzuschalten und für die Messung vorzubereiten, drücken und loslassen Sie die Taste "Measure" (Messen). Der HCD- oder LOS-Messbildschirm wird angezeigt.
Hinweis: Im Menü schaltet sich der Crossfire^™ HD 1400 nach 20 Sekunden automatisch aus, wenn keine Taste gedrückt wird.

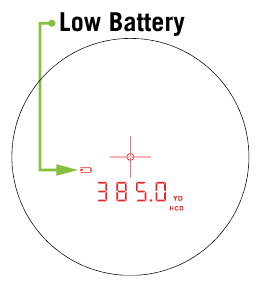

Symbol für niedrigen Batteriestand
Das Symbol für niedrigen Batteriestand wird angezeigt, sobald die Batterie 25% ihrer Lebensdauer erreicht hat, und bleibt an, bis kein Strom mehr vorhanden ist.

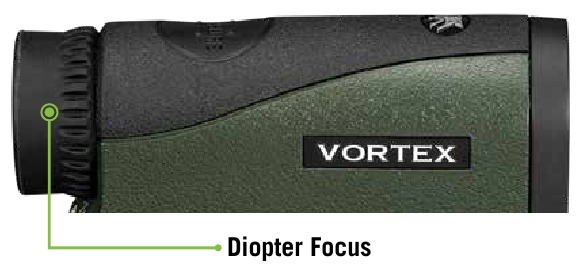

Fokus
Stellen Sie die Augenmuschel/Dioptrien so ein, bis das Bild scharf ist. Merken Sie sich diese Dioptrieneinstellung, falls Sie sie erneut einstellen müssen.

MODUSAUSWAHL

Der Crossfire^™ HD 1400 ist werkseitig auf den winkelkompensierenden HCD-Entfernungsmodus, den Normal-Zielmodus, Helligkeitsstufe 3, eine automatische Abschaltung nach 20 Sekunden und die Anzeige in Yards eingestellt.

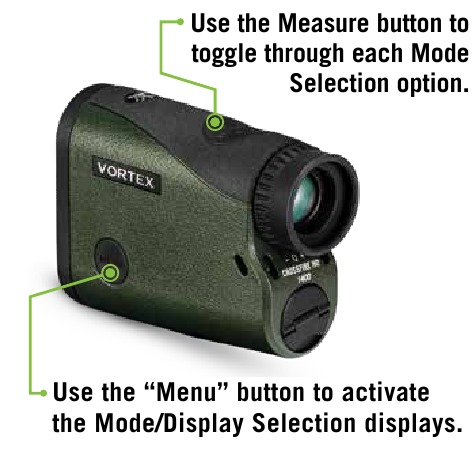

Modi ändern:
Nachdem der Crossfire ™ HD 1400 eingeschaltet ist, aktivieren Sie die Modus-/Anzeigeauswahl, indem Sie die Taste "Menu" (Menü) mindestens zwei Sekunden lang gedrückt halten. Verwenden Sie die Taste "Menu" (Menü), um die Modusauswahlanzeigen zu aktivieren. Verwenden Sie die Taste "Measure" (Messen), um durch jede Modusauswahloption zu blättern. Sie können die Modusauswahl jederzeit verlassen und Ihre Einstellungen speichern, indem Sie die Taste "Menu" (Menü) mindestens zwei Sekunden lang gedrückt halten.

(Verwenden Sie die Taste "Measure" (Messen), um durch jede Modusauswahloption zu blättern.
Verwenden Sie die Taste "Menu" (Menü), um die Modus-/Anzeigeauswahlanzeigen zu aktivieren.)

MODUSAUSWAHL EINSTELLEN UND SPEICHERN

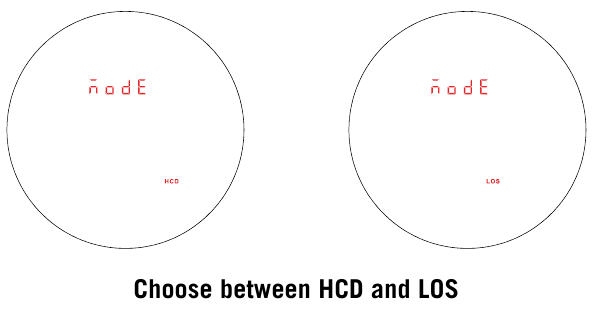

Messmodi-Auswahl
Wählen Sie zwischen HCD- und LOS-Modus
Nachdem Sie die Modus-/Anzeigeauswahl aktiviert haben, drücken Sie die Taste "Measure" (Messen), um zwischen den HCD- und LOS-Anzeigen zu wechseln. Drücken Sie die Taste "Menu" (Menü), um Ihre gewünschte Auswahl zu speichern und zum Yards-/Meters-Auswahlbildschirm zu wechseln.

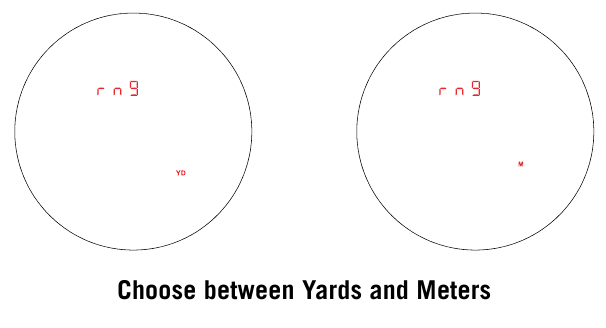

Entfernungs-Auswahl
Wählen Sie zwischen Yards und Metern
Drücken Sie die Taste "Measure" (Messen), um zwischen der Yards- und Meters-Anzeige zu wechseln. Drücken Sie die Taste "Menu" (Menü), um Ihre gewünschte Auswahl zu speichern und zum Helligkeitsauswahlbildschirm zu wechseln.

Helligkeitsauswahl
Wählen Sie zwischen fünf Helligkeitseinstellungen
Der Crossfire^™ HD 1400 bietet fünf Beleuchtungseinstellungen. Drücken Sie die Taste "Measure" (Messen), um durch die fünf Helligkeitseinstellungen zu wechseln. Drücken Sie die Taste "Menu" (Menü), um Ihre gewünschte Einstellung zu speichern und zur Entfernungsmodus-Einstellung zurückzukehren.
Um die Modus-/Anzeigeauswahl zu verlassen und die Einstellungen zu speichern, halten Sie die Taste "Menu" (Menü) zwei Sekunden lang gedrückt. Einstellungen werden auch gespeichert, wenn sich der Crossfire^™ HD 1400 automatisch ausschaltet.

ERLÄUTERUNGEN ZU DEN ZIELMODI

Der Crossfire^™ HD 1400 bietet drei Zielmodi: Normal-Modus, Erster-Modus und Letzter-Modus.

Normal-Modus
Ihr Crossfire^™ HD 1400 ist werkseitig auf den Normal-Zielmodus voreingestellt. Dies ist der Standardmodus, der die Entfernung des Ziels mit dem stärksten Messergebnis liefert. Der Normal-Modus ist der empfohlene Zielmodus für die meisten Situationen.

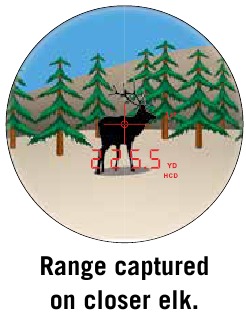

Erster-Modus
Dieser Modus zeigt die kürzeste Entfernung bei der Messung an. Dieser Modus ist ideal, um ein kleineres Ziel vor anderen größeren oder stärker reflektierenden Objekten zu messen.
Hinweis: Wenn Sie sich über die Entfernung unsicher sind, messen Sie einfach erneut.

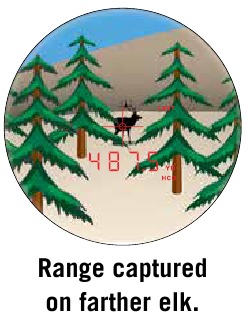

Letzter-Modus
Dieser Modus zeigt die weiteste Entfernung bei der Messung an. Dieser Modus ist ideal, um ein bestimmtes Ziel hinter einer Gruppe von Objekten wie Gestrüpp, Bäumen, Felsen usw. zu messen.
Hinweis: Wenn Sie sich über die Entfernung unsicher sind, messen Sie einfach erneut.
Für weitere Informationen zu den Zielmodi besuchen Sie bitte VortexOptics.com

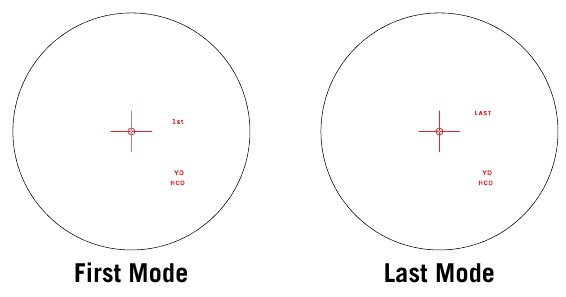

ZIELMODI EINSTELLEN UND VERWENDEN

Im Bereitschaftszustand wechseln Sie zwischen den Zielmodi, indem Sie die Taste "Menu" (Menü) drücken und loslassen. Sobald ein Zielmodus ausgewählt ist, drücken Sie die Taste "Measure" (Messen), um den Zielmodus zu aktivieren.
Wenn der Normal-Modus ausgewählt ist, wird nichts auf dem Display angezeigt. Sobald "Measure" (Messen) gedrückt wird, bleibt das Gerät im Normal-Modus. Wenn das Gerät im Normal-Modus ausgeschaltet wird, befindet es sich im Normal-Modus, wenn es wieder eingeschaltet wird.

Für den Ersten- und Letzten-Modus werden immer "1st" (Erster) und "Last" (Letzter) angezeigt, was signalisiert, dass Sie sich im jeweiligen Zielmodus befinden. Die Entfernungsmessung wird angezeigt, wenn die Taste "Measure" (Messen) gedrückt und losgelassen wird.

ERLÄUTERUNGEN ZU DEN MESSMODI

Der Crossfire^™ HD 1400 bietet zwei Messmodi: HCD (Horizontal Component Distance) und LOS (Line of Sight). Beide Modi bieten eine Scan-Funktion.

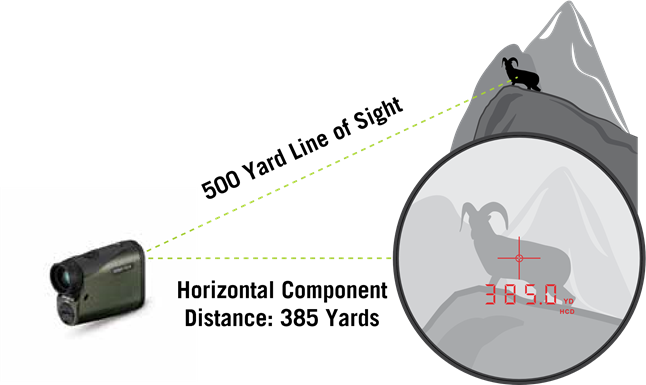

HCD-Modus
Die HCD-Entfernungsanzeige ist als primärer Modus gedacht — für die meisten Anwendungen beim Gewehr- und Bogenschießen. Die angezeigte Yard-Zahl ist die entscheidende horizontale Komponentendistanz.

Verwendung des HCD-Modus
Verwenden Sie den HCD-Entfernungsmodus in den folgenden Situationen:

• Gewehrschießen auf ebenem Gelände in jeder Entfernung.
• Gewehrschießen bis zu Entfernungen von 800 Yards bei geringen Steigungen (weniger als 15 Grad).
• Gewehrschießen bis zu Entfernungen von 400 Yards bei moderaten Steigungen (15 bis 30 Grad).
• Für alle Bogenschießen-Anwendungen.

Die angezeigte HCD-Yard-Zahl ist für den Schusswinkel korrigiert und erfordert keine zusätzliche Benutzereingabe; Schützen verwenden einfach den entsprechenden Geschossabfall auf ebenem Gelände für die angezeigte Entfernung und schießen. Bogenschützen verwenden den entsprechenden Visierstift für ebenes Gelände für die angezeigte Entfernung und schießen.

LOS-Modus
Der LOS (Line of Sight)-Modus ist für Gewehrschützen gedacht, die ballistische Geschossabfall-Datenkarten mit Steigungskorrektur, ballistische Mobiltelefonanwendungen oder andere Geräte mit ballistischen Programmen verwenden und auf Entfernungen über 500 Yards mit Steigungen von mehr als 15 Grad schießen.
Die im LOS-Modus angezeigte Entfernungszahl ist die tatsächliche Sichtlinienentfernung ohne ballistische Korrektur für die Steigung. Die meisten gängigen ballistischen Geräte können eine unabhängige Steigungskorrektur für Geschossabfalldaten liefern und erfordern eine tatsächliche Sichtlinienentfernungs-Eingabe. Die Verwendung der LOS-Entfernung bei der Berechnung des Geschosswindabdrift unter diesen steilen Hang-/Weitschussbedingungen bietet eine höhere Genauigkeit als die Verwendung der HCD-Entfernung.
Zur Verwendung geben Sie einfach die LOS-Entfernungszahl in das elektronische Gerät ein oder verwenden Sie die LOS-Entfernung, wenn Sie ballistische Abfallkarten mit Steigungskorrektur verwenden.

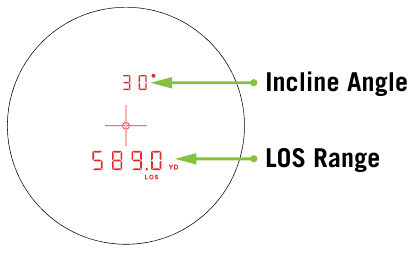

LOS-Modus - Neigung
Im LOS-Modus wird eine zusätzliche Zahl über der Yard-Zahl angezeigt. Diese Zahl ist die Hangneigung in Grad. Die Hangneigungszahl kann in ballistische Programme oder Feldkarten eingegeben werden, um präzise Geschossabfälle in bergigem Gelände zu berechnen.

Messung durchführen
Messung im Normal-Modus

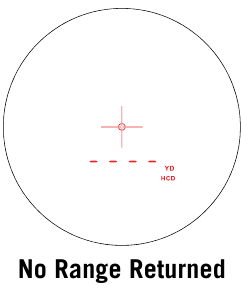

Wenn der Crossfire eingeschaltet ist, positionieren Sie das Absehen auf dem Zielobjekt und drücken und lassen Sie die Taste "Measure" (Messen) los, um die Entfernungsmessung zu erhalten. Wenn der Laser aufgrund der Reflektivität des Ziels keine Messung durchführen kann, sehen Sie eine Anzeige ähnlich der hier gezeigten. Um ein neues Ziel zu messen, zielen Sie einfach neu und drücken Sie die Taste "Measure" (Messen) erneut.

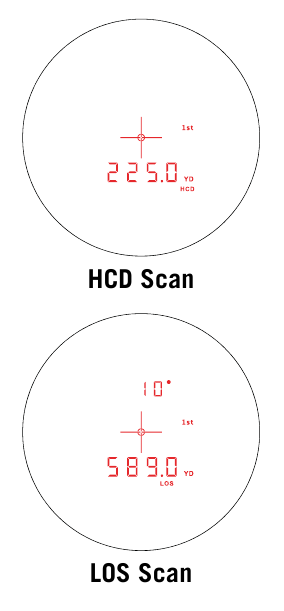

Scan-Messung

Aktivieren Sie die Scan-Messung, indem Sie die Taste "Measure" (Messen) gedrückt halten. Wenn Sie die Taste gedrückt halten, wird die Entfernung kontinuierlich gemessen, während Sie über Zielobjekte schwenken. Das Absehen blinkt, während Sie schwenken. Wenn Sie die Taste "Measure" (Messen) loslassen, kehrt der Laser in den Einschaltzustand zurück.

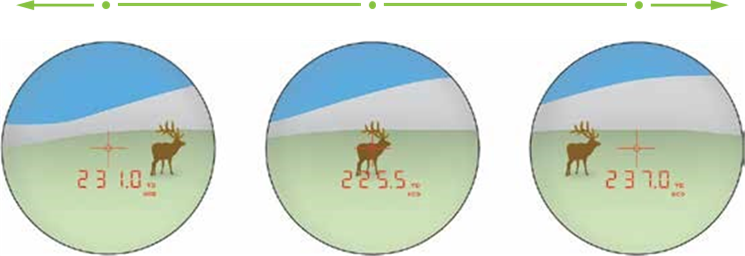

Scannen zur Entfernungsmessung:

Schwenken Sie hin und her und achten Sie darauf, dass die Yard-Zahl angezeigt wird oder sich ändert.

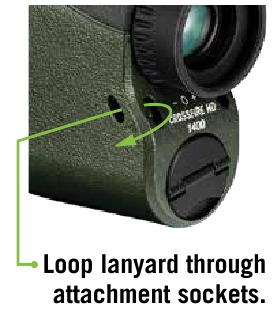

Trageschlaufe
Die Trageschlaufe bietet eine sichere Möglichkeit, Ihren Entfernungsmesser zu tragen.

WARTUNG

• Verwenden Sie einen Linsenpinsel, um Staub oder Schmutz von den Linsen zu entfernen.
• Verwenden Sie ein sauberes Linsentuch oder Taschentuch, um Flecken oder Schlieren von den Linsen zu entfernen.
• Bewahren Sie den Entfernungsmesser an einem trockenen Ort ohne direkte Sonneneinstrahlung auf.

TIPPS ZUR ENTFERNUNGSMESSUNG

Laser-Entfernungsmesser funktionieren, indem sie einen kurzen Lichtimpuls auf ein Zielobjekt aussenden. Die Entfernung wird durch die Zeit bestimmt, die das Licht zum Aussenden und zur Rückkehr zum internen Empfänger des Lasers benötigt. Die Fähigkeit eines Lasers, Entfernungen zu messen, kann durch viele Faktoren beeinflusst werden — hauptsächlich im Zusammenhang mit den Zielobjekten.

• Helle Farben reflektieren normalerweise besser als dunkle.
• Beachten Sie, dass Schnee, Regen und Nebel die Messfähigkeit beeinträchtigen können.
• Glänzende, reflektierende Oberflächen reflektieren normalerweise besser als matte, strukturierte Oberflächen. Tierhaare reflektieren nicht so gut wie eine harte Oberfläche.
• Messen unter Bewölkung kann die Laserleistung im Vergleich zu hellen, sonnigen Bedingungen verbessern.
• Die Position der Sonne im Vergleich zum Entfernungsmesser und/oder Zielobjekt beeinflusst die Leistung erheblich.
• Feste Objekte, wie ein Felsen, reflektieren besser als Büsche.
• Ebene Oberflächen, die senkrecht zum Laserimpuls stehen, reflektieren besser als gekrümmte Oberflächen oder Oberflächen, die im Verhältnis zum Laserimpuls abgewinkelt sind.
• Messen über Wasser kann manchmal zu falschen Reflexionen und Messwerten führen.
• Auf größere Entfernungen sind große Objekte leichter zu messen als kleine Objekte.
• Wenn Sie Schwierigkeiten haben, ein Tier oder Objekt zu messen, versuchen Sie, ein anderes nahegelegenes Objekt zu messen und verwenden Sie die Scan-Funktion, um hin und her zu schwenken, während Sie auf Änderungen der Entfernungszahl achten.

FCC-ANFORDERUNGEN

Die Bedienungsanleitung oder das Handbuch für einen beabsichtigten oder unbeabsichtigten Strahler muss den Benutzer darauf hinweisen, dass Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, die Berechtigung des Benutzers zum Betrieb des Geräts aufheben könnten.
Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen in einer Wohnanlage bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Interferenzen mit dem Funkverkehr verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche Interferenzen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird der Benutzer ermutigt, die Interferenz durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder umstellen.
• Den Abstand zwischen Gerät und Empfänger vergrößern.
• Das Gerät an eine Steckdose anschließen, die sich an einem anderen Stromkreis befindet als der, an den der Empfänger angeschlossen ist.
• Den Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe bitten.

SICHERHEIT UND VORSICHTSMASSNAHMEN

Blicken Sie nicht in den Strahl oder direkt hinein ohne Laser-Augenschutz. Kontinuierliches Starren in den Strahl über längere Zeiträume könnte Ihre Augen schädigen. Bei ordnungsgemäßer Verwendung ist dieses Gerät sicher für Ihre Augen und ein Laser-Augenschutz ist nicht erforderlich.

• Verwenden Sie die richtige Batterie (CR2) und die korrekte Batterieausrichtung.
• Blicken Sie nicht in die Sonne.
• Aktivieren Sie die Tasten "Menu" (Menü) oder "Measure" (Messen) nicht, während Sie auf ein Auge zielen oder in die Objektivlinse blicken.
• Nicht zerlegen.
• Lassen Sie Kinder nicht mit dem Gerät spielen.

Die Verwendung von Bedienelementen, Einstellungen oder die Durchführung von Verfahren, die nicht hierin angegeben sind, kann zu einer gefährlichen Laserstrahlungsexposition führen.

VIP-GARANTIE
UNSER BEDINGUNGSLOSES VERSPRECHEN AN SIE.
Wir versprechen, das Produkt zu reparieren oder zu ersetzen. Absolut kostenlos.

• Unbegrenzt.
• Bedingungslos.
• Lebenslange Garantie.

Erfahren Sie mehr unter VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Hinweis: Die VIP-Garantie deckt keinen Verlust, Diebstahl, vorsätzliche Beschädigung oder kosmetische Schäden ab, die die Produktleistung nicht beeinträchtigen. Für das aktuellste Handbuch besuchen Sie VortexOptics.com

© 2021 Vortex Optics
® Eingetragene Marke und TM Marke von Vortex Optics.
Patent angemeldet
