Saramonic SmartRig+ Двуканален интерфейс за микрофон и китара - Ръководство

Двуканален интерфейс за микрофон и китара За DSLR камери, видеокамери, iOS и Android устройства

Общи въведения

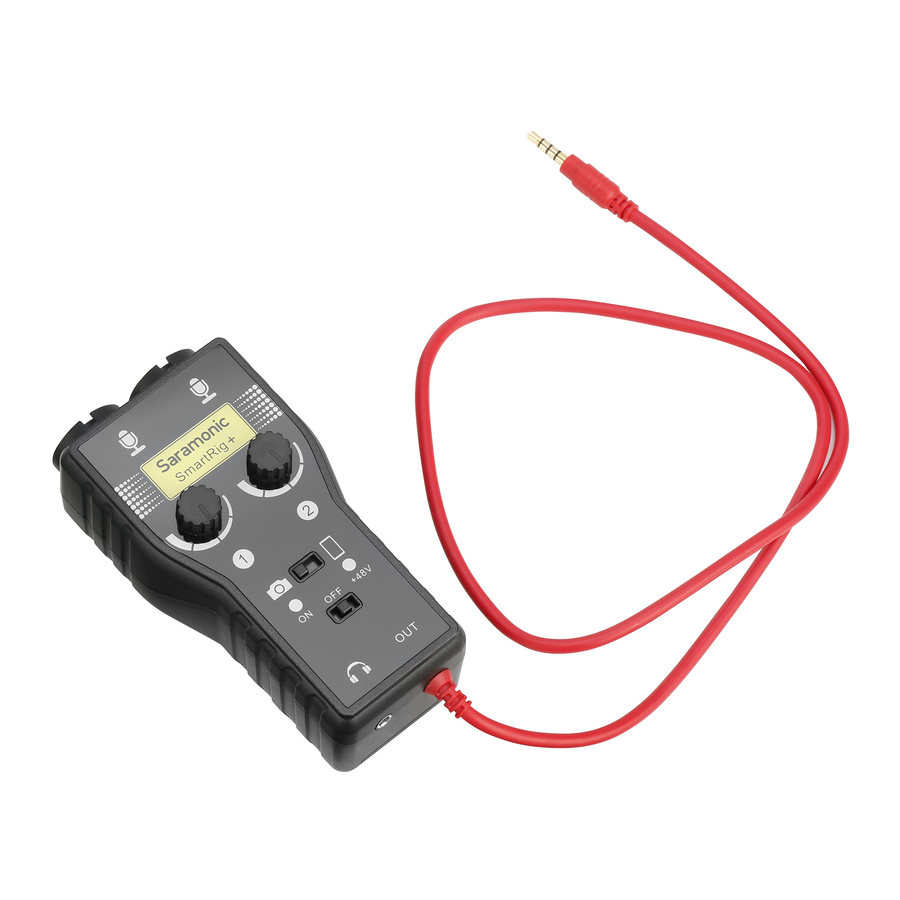

Saramonic SmartRig+ е интерфейс за микрофон/китара за запис на звук.

Той ви позволява да свързвате професионални микрофони/китари, за да създавате музика с вашите iPhone, iPad, iPod touch и Android устройства, или да записвате качествено аудио на вашите DSLR камери и видеокамери.

SmartRig+ прави работата ви по запис много по-лесна. Той осигурява 48V фантомно захранване за микрофони и 3,5 мм изход за слушалки за наблюдение в реално време. Двете колелца за контрол на усилването улесняват задаването на прецизни нива.

Акценти

• Два XLR микрофонни входа
• Два 1/4" (6.35mm) китарни входа
• Два 1/8" (3.5mm) входа
• Mono/Stereo превключвател (M/S)
• Camera/Phone превключвател (Превключвател за камера/телефон)
• +48V фантомно захранване
• 3.5mm изход за слушалки за мониторинг
• Контрол на усилването

Спецификации

Структура на продукта

Вход 1:
За микрофон:
Един балансиран XLR вход
Един 1/8" (3.5mm) моно вход

За китара:
Един 1/4" (6.35mm) моно стандартен вход

Вход 2:
За микрофон:
Един балансиран XLR вход
Един 1/8" (3.5mm) моно вход

За китара:
Един 1/4" (6.35mm) моно стандартен вход

Забележка: Други инструменти с 1/4'' (6.35mm) входен конектор също могат да се използват със SmartRig+.

M/S превключвател
Изберете моно/стерео режим на изход
Когато записвате на един канал, използвайте моно (M) настройката. Сигналът ще бъде изпратен към левия и десния канал. Когато записвате на два канала, използвайте стерео (S) настройката. Нивото на всеки канал може да се контролира индивидуално.

и Контролни копчета
Регулирайте нивото на сигнала на всеки канал до оптималните нива на запис.
Копчето контролира силата на звука на входна група 1, а копчето е за входна група 2.

Camera/Phone Switch (Превключвател за камера/телефон)
Когато се свързвате към камера, моля, плъзнете към .
Когато се свързвате към смартфон, моля, плъзнете към .

LED индикатор
Когато включите SmartRig+, зеленият индикатор свети.
Когато изберете +48V фантомно захранване, червеният и зеленият индикатор светят едновременно.
Когато батерията е изтощена, червеният и зеленият индикатор ще бъдат слаби.

ON/OFF/+48V Switch (Превключвател ВКЛ./ИЗКЛ./+48V)
Изберете превключвателя ON/OFF (ВКЛ./ИЗКЛ.), за да включите/изключите SmartRig+.
Изберете +48V фантомно захранване за микрофони, които изискват фантомно захранване, за да работят.
Моля, обърнете внимание, че само XLR входовете предлагат +48V фантомно захранване, 1/8" (3.5mm) микрофонните входове не предлагат +48V фантомно захранване.

Жак за слушалки
Наблюдавайте аудиото от входовете.

Изход
1/8" (3.5 mm) изходен кабел към смартфон/камера.

Отделение за батерии
Работи с една 9V алкална или литиева батерия (не е включена).

1/4" Женски винт

Ръководство за бърз старт

1. Инсталирайте 9V батерия. Внимателно извадете капака на батерията в посока на стрелката на гърба на устройството. Поставете батерията с "+" положителния терминал, подравнен с "+" индикатора на отделението за батерията.
2. Свържете вашите микрофони към XLR входовете или 3.5mm входовете, или свържете китари към 1/4" (6.35mm) входовете.
3. Задайте M/S превключвателя
   Когато записвате на един канал, превключете на моно (M) настройката. Сигналът ще бъде изпратен към левия и десния канал.
   Когато записвате на два канала, превключете на стерео (S) настройката. Нивото на всеки канал може да се контролира индивидуално.
4. Задайте Camera/Phone превключвателя (Превключвател за камера/телефон)
   Когато се свързвате към камера, плъзнете към и свържете SmartRig+ към MIC Input (Микрофонен вход) на вашата камера.
   Когато се свързвате към iOS/Android устройство, плъзнете към и свържете SmartRig+ към жака за слушалки на вашето iOS/ Android устройство.
5. Когато се свързвате към iOS/Android устройство, моля, изтеглете професионално приложение за запис, което поддържа вход/изход в реално време и го инсталирайте на вашето устройство.
6. Включете SmartRig+. Плъзнете превключвателя на захранването в положение ON (ВКЛ.) и зеленият индикатор свети.
7. Ако вашият микрофон се нуждае от фантомно захранване, моля, плъзнете превключвателя на захранването в положение +48V.
   Червеният и зеленият индикатор светят едновременно.
8. Моля, свържете слушалките си към жака за слушалки, в случай че трябва да наблюдавате записа.
9. Вече сте готови за запис. Регулирайте двата контрола на усилването гъвкаво, за да получите оптималните нива на сигнала.

Съвети

• Внимавайте да не включвате фантомното захранване, когато записвате с микрофони, които не работят с фантомно захранване, тъй като токът може да го повреди.
• Моля, задайте GAIN (Усилване) правилно по време на запис. Аудиозаписът ще бъде изкривен, ако GAIN (Усилването) е твърде високо или твърде ниско.
• Ако чуете ехо, когато използвате високи настройки на GAIN (Усилване), моля, намалете силата на звука на устройството с бутона за сила на звука.
• Ако не чувате звук, когато наблюдавате, моля, уверете се, че приложенията, които избирате, могат да поддържат вход/изход в реално време.

Съвместимост

Съвместим с iPhone/iPad/iPod touch, Android устройства, всички DSLR камери и видеокамери с 3.5mm микрофонен вход.

Всички видове микрофони: Dynamic (Динамичен), Ribbon (Лентов) или Condenser (Кондензаторен). Китарите: Всички китари с 6.35mm входен конектор.

Опаковъчен списък

SmartRig+ ×1

Velcro лента ×1

Ръководство за потребителя ×1

Гаранционна карта ×1
