Saramonic SmartRig+ Dwukanałowy Interfejs Mikrofonowo-Gitarowy - Instrukcja Obsługi

Dwukanałowy Interfejs Mikrofonowo-Gitarowy Dla kamer DSLR, kamer wideo, urządzeń iOS i Android

Wprowadzenie Ogólne

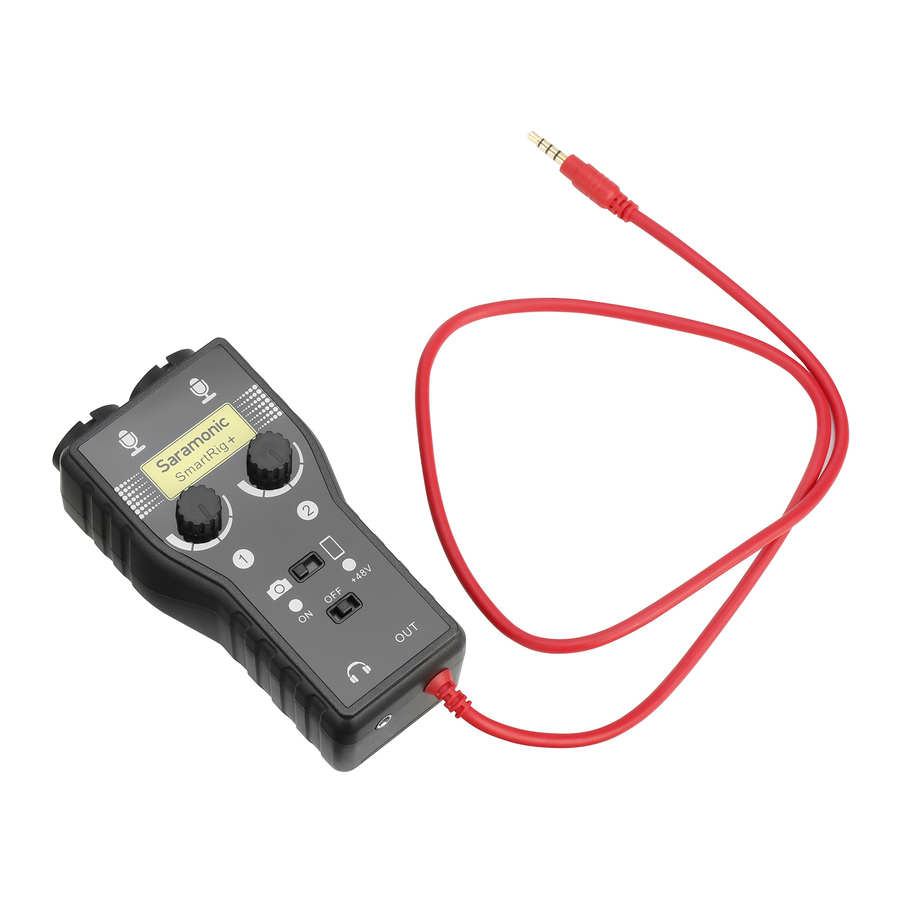

Saramonic SmartRig+ to interfejs mikrofonowy/gitarowy do nagrywania dźwięku.

Umożliwia podłączenie profesjonalnych mikrofonów/gitar w celu tworzenia muzyki za pomocą iPhone'a, iPada, iPoda touch i urządzeń z systemem Android, lub nagrywania dźwięku wysokiej jakości na kamerach DSLR i kamerach wideo.

SmartRig+ znacznie ułatwia pracę z nagrywaniem. Zapewnia zasilanie phantom 48V dla mikrofonów i wyjście słuchawkowe 3,5 mm do monitorowania w czasie rzeczywistym. Dwa pokrętła regulacji wzmocnienia ułatwiają ustawienie precyzyjnych poziomów.

Najważniejsze cechy

• Dwa wejścia mikrofonowe XLR
• Dwa wejścia gitarowe 1/4" (6.35mm)
• Dwa wejścia 1/8" (3.5mm)
• Przełącznik Mono/Stereo (M/S)
• Przełącznik Camera/Phone (Kamera/Telefon)
• Zasilanie phantom +48V
• Wyjście słuchawkowe 3,5 mm do monitorowania
• Regulacja wzmocnienia

Specyfikacje

Struktura Produktu

Wejście 1:
Dla Mikrofonu:
Jedno zbalansowane wejście XLR
Jedno wejście mono 1/8" (3.5mm)

Dla Gitary:
Jedno wejście mono standardowe 1/4" (6.35mm)

Wejście 2:
Dla Mikrofonu:
Jedno zbalansowane wejście XLR
Jedno wejście mono 1/8" (3.5mm)

Dla Gitary:
Jedno wejście mono standardowe 1/4" (6.35mm)

Uwaga: Inne instrumenty ze złączem wejściowym 1/4'' (6.35mm) mogą być również używane z SmartRig+.

Przełącznik M/S
Wybierz tryb wyjścia mono/stereo
Podczas nagrywania na jednym kanale, użyj ustawienia mono (M). Sygnał zostanie wysłany do obu kanałów, lewego i prawego. Podczas nagrywania na dwóch kanałach, użyj ustawienia stereo (S). Poziom każdego kanału można kontrolować indywidualnie.

i Pokrętła Regulacji
Dostosuj poziom sygnału każdego kanału do optymalnych poziomów nagrywania.
Pokrętło kontroluje głośność grupy wejściowej 1, a pokrętło jest dla grupy wejściowej 2.

Przełącznik Camera/Phone (Kamera/Telefon)
Podczas podłączania do kamery, przesuń do .
Podczas podłączania do smartfona, przesuń do .

Wskaźnik LED
Po włączeniu SmartRig+, zielony wskaźnik świeci.
Po wybraniu zasilania phantom +48V, czerwony i zielony wskaźnik świecą jednocześnie.
Gdy bateria jest słaba, czerwony i zielony wskaźnik będą przyciemnione.

Przełącznik ON/OFF/+48V (Włącz/Wyłącz/+48V)
Wybierz przełącznik ON/OFF (Włącz/Wyłącz), aby włączyć/wyłączyć SmartRig+.
Wybierz zasilanie phantom +48V dla mikrofonów, które wymagają zasilania phantom do działania.
Zwróć uwagę, że tylko wejścia XLR oferują zasilanie phantom +48V, wejścia mikrofonowe 1/8" (3.5mm) nie oferują zasilania phantom +48V.

Gniazdo Słuchawkowe
Monitoruj dźwięk z wejść.

Wyjście
Kabel wyjściowy 1/8" (3.5 mm) do smartfona/kamery.

Komora Baterii
Działa na jednej baterii alkalicznej lub litowej 9V (brak w zestawie).

Gwint Żeński 1/4"

Szybki Start

1. Zainstaluj baterię 9V. Delikatnie wysuń pokrywę baterii w kierunku strzałki z tyłu urządzenia. Włóż baterię z "+" dodatnim zaciskiem wyrównanym ze wskaźnikiem "+" na komorze baterii.
2. Podłącz mikrofony do wejść XLR lub wejść 3.5mm, lub podłącz gitary do wejść 1/4" (6.35mm).
3. Ustaw przełącznik M/S
   Podczas nagrywania na jednym kanale, przełącz na ustawienie mono (M). Sygnał zostanie wysłany do obu kanałów, lewego i prawego.
   Podczas nagrywania na dwóch kanałach, przełącz na ustawienie stereo (S). Poziom każdego kanału można kontrolować indywidualnie.
4. Ustaw przełącznik Camera/Phone (Kamera/Telefon)
   Podczas podłączania do kamery, przesuń do i podłącz SmartRig+ do wejścia MIC kamery.
   Podczas podłączania do urządzenia iOS/Android, przesuń do i podłącz SmartRig+ do gniazda słuchawkowego urządzenia iOS/Android.
5. Podczas podłączania do urządzenia iOS/Android, pobierz profesjonalną aplikację do nagrywania, która obsługuje przesyłanie wejścia/wyjścia w czasie rzeczywistym i zainstaluj ją na swoim urządzeniu.
6. Włącz SmartRig+. Przesuń przełącznik zasilania do pozycji ON (Włącz), a zielony wskaźnik zaświeci.
7. Jeśli twój mikrofon potrzebuje zasilania phantom, przesuń przełącznik zasilania do pozycji +48V.
   Czerwony i zielony wskaźnik świecą jednocześnie.
8. Podłącz słuchawki do gniazda słuchawkowego, jeśli chcesz monitorować nagrywanie.
9. Jesteś teraz gotowy do nagrywania. Elastycznie dostosuj dwa pokrętła regulacji wzmocnienia, aby uzyskać optymalne poziomy sygnału.

Wskazówki

• Uważaj, aby nie włączać zasilania phantom podczas nagrywania mikrofonami, które nie działają na zasilaniu phantom, ponieważ prąd może je uszkodzić.
• Ustaw GAIN (wzmocnienie) prawidłowo podczas nagrywania. Nagrywanie dźwięku będzie zniekształcone, jeśli GAIN (wzmocnienie) będzie zbyt wysokie lub zbyt niskie.
• Jeśli słyszysz echo podczas korzystania z wysokich ustawień GAIN (wzmocnienia), zmniejsz głośność urządzenia za pomocą przycisku głośności.
• Jeśli nie słyszysz dźwięku podczas monitorowania, upewnij się, że wybrane aplikacje obsługują przesyłanie wejścia/wyjścia w czasie rzeczywistym.

Kompatybilność

Kompatybilny z iPhone/iPad/iPod touch, urządzeniami z systemem Android, wszystkimi kamerami DSLR i kamerami wideo ze złączem wejścia mikrofonowego 3,5 mm.

Dowolne typy mikrofonów: dynamiczne, wstęgowe lub pojemnościowe. Gitary: Wszystkie gitary ze złączem wejściowym 6,35 mm.

Lista Pakowania

SmartRig+ ×1

Pasek Velcro ×1

Instrukcja Obsługi ×1

Karta Gwarancyjna ×1
