Saramonic SmartRig+ Mwongozo wa Kiolesura cha Maikrofoni na Gitaa chenye Njia Mbili

Kiolesura cha Maikrofoni na Gitaa chenye Njia Mbili Kwa kamera za DSLR, kamera za video, vifaa vya iOS na Android

Utangulizi wa Jumla

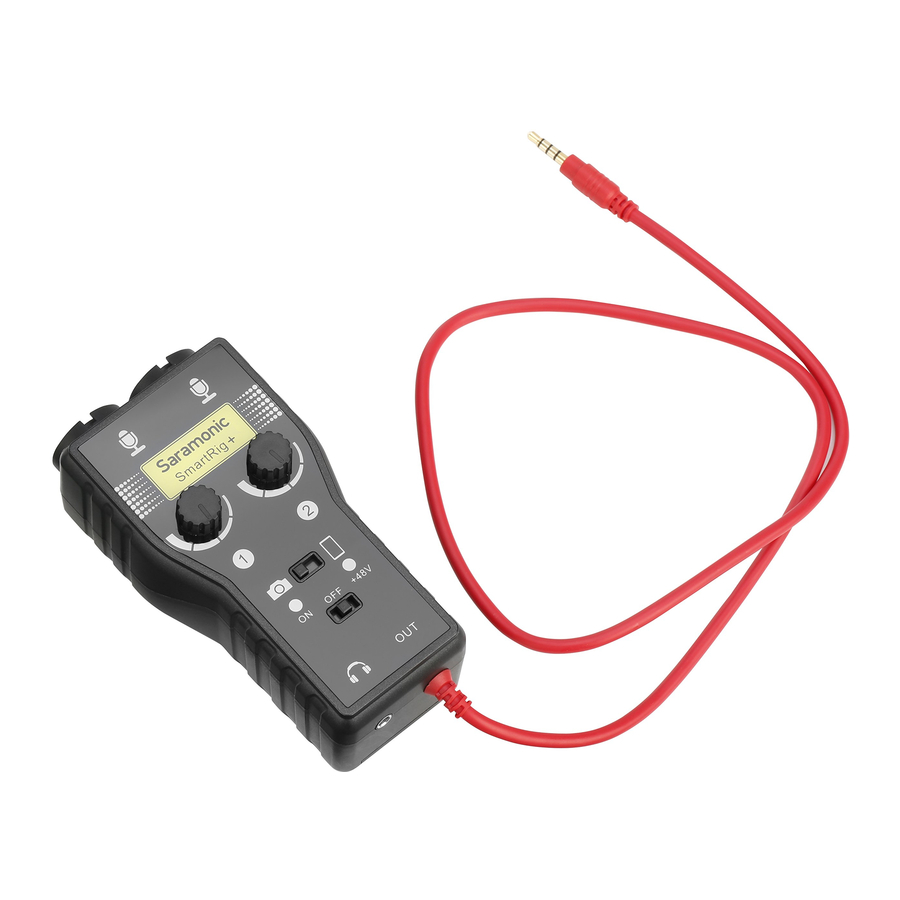

Saramonic SmartRig+ ni kiolesura cha maikrofoni/gitaa kwa ajili ya kurekodi sauti.

Inakuruhusu kuunganisha maikrofoni/gitaa za kitaalamu ili kuunda muziki na vifaa vyako vya iPhone, iPad, iPod touch na Android, au kurekodi sauti bora kwenye kamera zako za DSLR na kamera za video.

SmartRig+ hurahisisha sana kazi yako ya kurekodi. Hutoa nguvu ya phantom ya 48V kwa maikrofoni na pato la vipokea sauti vya masikioni la 3.5mm kwa ufuatiliaji wa wakati halisi. Magurudumu mawili ya kudhibiti faida hurahisisha kuweka viwango sahihi.

Vivutio

• Ingizo mbili za maikrofoni za XLR
• Ingizo mbili za gitaa za 1/4" (6.35mm)
• Ingizo mbili za 1/8" (3.5mm)
• Swichi ya Mono/Stereo (M/S)
• Swichi ya Kamera/Simu
• Nguvu ya phantom ya +48V
• Pato la vipokea sauti vya masikioni la 3.5mm kwa ufuatiliaji
• Udhibiti wa faida

Vipimo

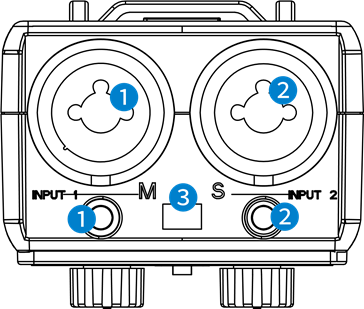

Muundo wa Bidhaa

Ingizo 1:
Kwa Maikrofoni:
Ingizo moja la XLR lililosawazishwa
Ingizo moja la mono la 1/8" (3.5mm)

Kwa Gitaa:
Ingizo moja la kawaida la mono la 1/4" (6.35mm)

Ingizo 2:
Kwa Maikrofoni:
Ingizo moja la XLR lililosawazishwa
Ingizo moja la mono la 1/8" (3.5mm)

Kwa Gitaa:
Ingizo moja la kawaida la mono la 1/4" (6.35mm)

Kumbuka: Ala zingine zenye kiunganishi cha ingizo cha 1/4'' (6.35mm) zinaweza pia kutumika na SmartRig+.

Swichi ya M/S
Chagua modi ya pato ya mono/stereo
Unaporekodi kwenye chaneli moja, tumia mpangilio wa mono (M). Mawimbi yatatumwa kwa chaneli za kushoto na kulia. Unaporekodi kwenye chaneli mbili, tumia mpangilio wa stereo (S). Kiwango cha kila chaneli kinaweza kudhibitiwa kibinafsi.

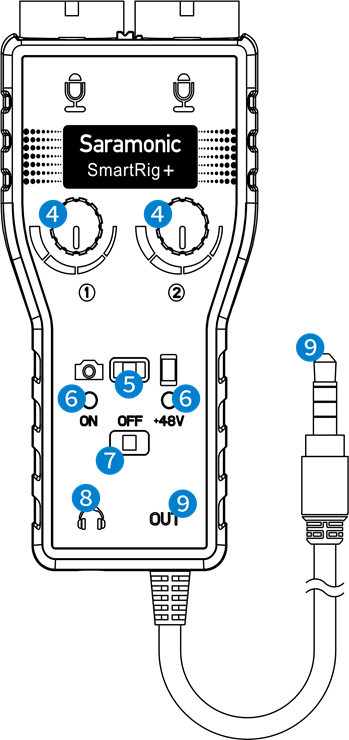

na Vitufe vya Kudhibiti
Rekebisha kiwango cha mawimbi cha kila chaneli hadi viwango bora vya kurekodi.
Kitufe hudhibiti sauti ya kikundi cha ingizo 1 na kitufe ni kwa ajili ya kikundi cha ingizo 2.

Swichi ya Kamera/Simu
Unapounganisha kwenye kamera, tafadhali telezesha hadi .
Unapounganisha kwenye simu mahiri, tafadhali telezesha hadi .

Kiashiria cha LED
Unapowasha SmartRig+, kiashiria cha kijani kimewashwa.
Unapochagua nguvu ya phantom ya +48V, viashiria vyekundu na kijani vimewashwa.
Betri inapokuwa chini, viashiria vyekundu na kijani vitakuwa hafifu.

Swichi ya ON/OFF/+48V
Chagua swichi ya ON/OFF ili kuwasha/kuzima SmartRig+.
Chagua nguvu ya phantom ya +48V kwa maikrofoni zinazohitaji nguvu ya phantom ili kufanya kazi.
Tafadhali kumbuka kuwa ingizo za XLR pekee ndizo hutoa nguvu ya phantom ya +48V, ingizo za maikrofoni za 1/8" (3.5mm) hazitoi nguvu ya phantom ya +48V.

Jeki ya Vipokea Sauti vya Masikioni
Fuatilia sauti kutoka kwa ingizo.

Pato
Kebo ya pato ya 1/8" (3.5 mm) kwa simu mahiri/kamera.

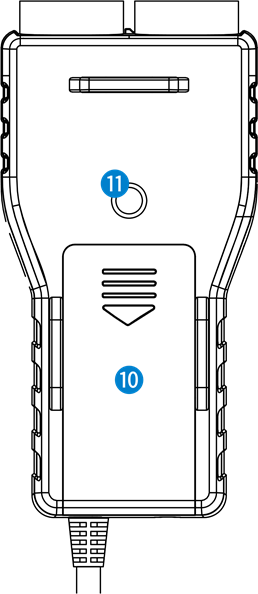

Sehemu ya Betri
Hufanya kazi kwa betri moja ya alkali au lithiamu ya 9V (haijajumuishwa).

skrubu ya kike ya 1/4"

Mwongozo wa Kuanza Haraka

1. Sakinisha betri ya 9V. Telezesha kwa upole kifuniko cha betri katika mwelekeo wa mshale nyuma ya kitengo. Ingiza betri huku terminal chanya ya "+" ikiwa imepangwa na kiashiria cha "+" kwenye sehemu ya betri.
2. Unganisha maikrofoni zako kwenye ingizo za XLR au ingizo za 3.5mm, au unganisha gitaa kwenye ingizo za 1/4" (6.35mm).
3. Weka swichi ya M/S
   Unaporekodi kwenye chaneli moja, badilisha hadi mpangilio wa mono (M). Mawimbi yatatumwa kwa chaneli za kushoto na kulia.
   Unaporekodi kwenye chaneli mbili, badilisha hadi mpangilio wa stereo (S). Kiwango cha kila chaneli kinaweza kudhibitiwa kibinafsi.
4. Weka swichi ya Kamera/Simu
   Unapounganisha kwenye kamera, telezesha hadi , na uunganishe SmartRig+ kwenye Ingizo la MIC la kamera yako.
   Unapounganisha kwenye kifaa cha iOS/Android, telezesha hadi , na uunganishe SmartRig+ kwenye jeki ya vipokea sauti vya masikioni ya kifaa chako cha iOS/Android.
5. Unapounganisha kwenye kifaa cha iOS/Android, tafadhali pakua APP ya kitaalamu ya kurekodi ambayo inasaidia upitishaji wa ingizo/pato la wakati halisi na uisakinishe kwenye kifaa chako.
6. Washa SmartRig+. Telezesha swichi ya nguvu hadi kwenye nafasi ya ON (washa) na kiashiria cha kijani kimewashwa.
7. Ikiwa maikrofoni yako inahitaji nguvu ya phantom, tafadhali telezesha swichi ya nguvu hadi kwenye nafasi ya +48V.
   Viashiria vyekundu na kijani vimewashwa.
8. Tafadhali unganisha vipokea sauti vyako vya masikioni kwenye jeki ya vipokea sauti vya masikioni ikiwa unahitaji kufuatilia rekodi.
9. Sasa uko tayari kurekodi. Rekebisha vidhibiti viwili vya faida kwa urahisi ili kupata viwango bora vya mawimbi.

Vidokezo

• Kuwa mwangalifu usiwashe nguvu ya phantom UNAPOREKODI na maikrofoni ambazo hazifanyi kazi kwa nguvu ya phantom, kwani mkondo unaweza kuiharibu.
• Tafadhali weka GAIN (faida) vizuri wakati wa kurekodi. Rekodi ya sauti itapotoshwa ikiwa GAIN (faida) ni ya juu sana au ya chini sana.
• Ikiwa unasikia mwangwi unapotumia mipangilio ya juu ya GAIN (faida), tafadhali punguza sauti ya kifaa kwa kitufe cha sauti.
• Ikiwa huwezi kusikia sauti wakati wa kufuatilia, tafadhali hakikisha programu unazochagua zinaweza kusaidia upitishaji wa ingizo/pato la wakati halisi.

Upatanifu

Inaoana na iPhone/iPad/iPod touch, vifaa vya Android, kamera zote za DSLR na kamera za video zenye kiunganishi cha ingizo la maikrofoni la 3.5mm.

Aina yoyote ya maikrofoni: Dynamic, Ribbon, au Condenser. Gitaa: Gitaa zote zenye kiunganishi cha ingizo cha 6.35mm.

Orodha ya Ufungashaji

SmartRig+ ×1

Ukanda wa Velcro ×1

Mwongozo wa Mtumiaji ×1

Kadi ya Udhamini ×1
