Fender Blues Junior IV - Ръководство за китарен усилвател

ВЪВЕДЕНИЕ

Blues Junior IV е дългогодишен 15-ватов фаворит с топъл лампов тон, идеален за китаристи, които са винаги в движение и се нуждаят от страхотен звук и универсални функции като пружинен ревербератор. Характеристиките включват:

• Модифицирана предусилвателна схема за увеличена пълнота
• Модификация за гладкост на пружинния ревербератор
• Celestion® 12" A-TYPE говорител
• Крачен превключвател с един бутон за FAT усилване на средните честоти
• Стоманена подсилена дръжка за носене
• Копчета с цвят на слонова кост
• Подобрена текстура и графика на контролния панел
• Леко състарена сребриста решетъчна тъкан

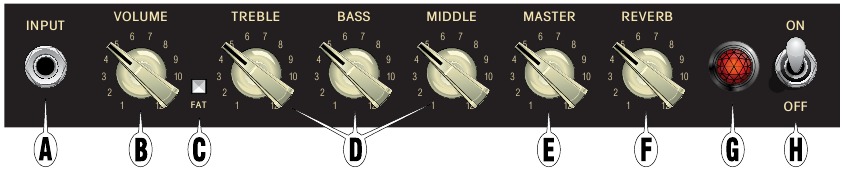

КОНТРОЛЕН ПАНЕЛ

1. INPUT (Вход): Включете китарата си тук.
2. VOLUME (Сила на звука): Регулира усилването на предусилвателя. Увеличете настройката на силата на звука, за да произведете повече изкривяване и сустейн. Използвайте по-ниски настройки на силата на звука, за да произведете по-чисти звуци.
3. FAT: Натиснете, за да увеличите усилването на предусилвателя за допълнително изкривяване и сустейн. Можете да използвате крачен превключвател, за да активирате FAT усилването дистанционно. Вижте Крачен превключвател (J).
4. TREBLE/BASS/MIDDLE (Високи/Баси/Средни): Регулира тоналните характеристики.
5. MASTER (Обща сила на звука): Регулира общата сила на звука на усилвателя. Използвайте MASTER (Обща сила на звука), за да регулирате силата на звука на усилвателя, след като сте задали VOLUME (Сила на звука) (B) за желаното ниво на изкривяване на предусилвателя.
6. REVERB (Реверберация): Регулира нивото на ефекта на реверберация.
7. POWER INDICATOR (Индикатор за захранване): Светва, когато устройството е включено.
8. POWER SWITCH (Превключвател на захранването): Включва/изключва устройството.

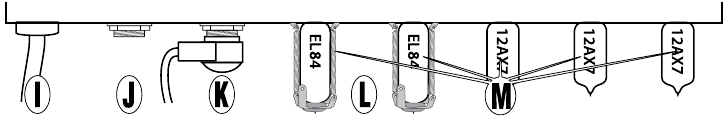

ЗАДЕН ПАНЕЛ

9. POWER CORD (Захранващ кабел): Свържете към заземен контакт в съответствие с номиналните стойности на напрежението и честотата, посочени на задния панел на вашия усилвател.
10. FOOTSWITCH JACK (Жак за крачен превключвател): Включете крачен превключвател, за да активирате дистанционно избиране на FAT усилващата схема. FAT превключвателят (C) на контролния панел е деактивиран, когато е свързан крачен превключвател.
11. SPEAKER JACK (Жак за говорител): Връзка за вътрешния говорител или външен говорител с 8 ома. Винаги трябва да бъде свързан 8-омов товар към жака за говорител, когато устройството е включено, за да се предотврати повреда на усилвателя.
12. TUBE STABILIZER (Стабилизатор на лампите): Амортизиращ стабилизатор (светлосив) е инсталиран на изходните лампи, за да се сведе до минимум вибрацията на лампите и микрофонията, които обикновено се развиват с течение на времето. Стабилизаторът може да се използва с всички изходни лампи, съвместими с вашия Blues Junior IV усилвател.
13. TUBES (Лампи): Вашият нов Blues Junior IV усилвател е оборудван с най-висококачествените лампи, налични на пазара, доставени от различни производители по целия свят. Поради случайни нередности в доставките, конкретният тип лампа, използван във всеки усилвател, подлежи на промяна без предизвестие.
    Когато сменяте EL84 изходните лампи, моля, обърнете внимание на специфичните маркировки на лампите на оригиналните лампи, фабрично доставени с вашия усилвател. Например, типовете EL84 изходни лампи включват, но не се ограничават до: GT-EL84-R; GT-EL84-S; ST-EL84-R; и т.н. Инсталирането на различен тип може да изисква значителна настройка от квалифициран техник, за да се избегне намаляване на производителността и живота на лампата.
    Освен това, Fender тества и сортира нашите EL84 изходни лампи въз основа на измерената им производителност. Сортираните лампи са етикетирани с фина оценка от 1-10 и могат също да бъдат етикетирани с груба оценка на цвят СИН, БЯЛ или ЧЕРВЕН. Чифт съвпадащи EL84 изходни лампи със същата фина оценка (и груба оценка, ако е приложимо) като оригиналните лампи ще бъдат идеалният заместител. Въпреки това, резервни лампи с фина оценка в рамките на едно число от оригиналните лампи могат да бъдат използвани без повторно регулиране на усилвателя.
    Ако имате въпроси или притеснения, моля, свържете се с вашия дилър на Fender или оторизиран сервизен център.
14. FUSE (NOT SHOWN) (Предпазител (НЕ Е ПОКАЗАН)): В малко вероятния случай на електрическа повреда, вашият Blues Junior IV усилвател е защитен от вътрешен предпазител. Ако устройството внезапно спре да работи, занесете го в оторизиран сервизен център, за да бъде сменен предпазителя и да бъде проверена причината за електрическата повреда.

СПЕЦИФИКАЦИИ

Спецификациите на продукта подлежат на промяна без предизвестие.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Fender Blues Junior IV - Ръководство за китарен усилвател
