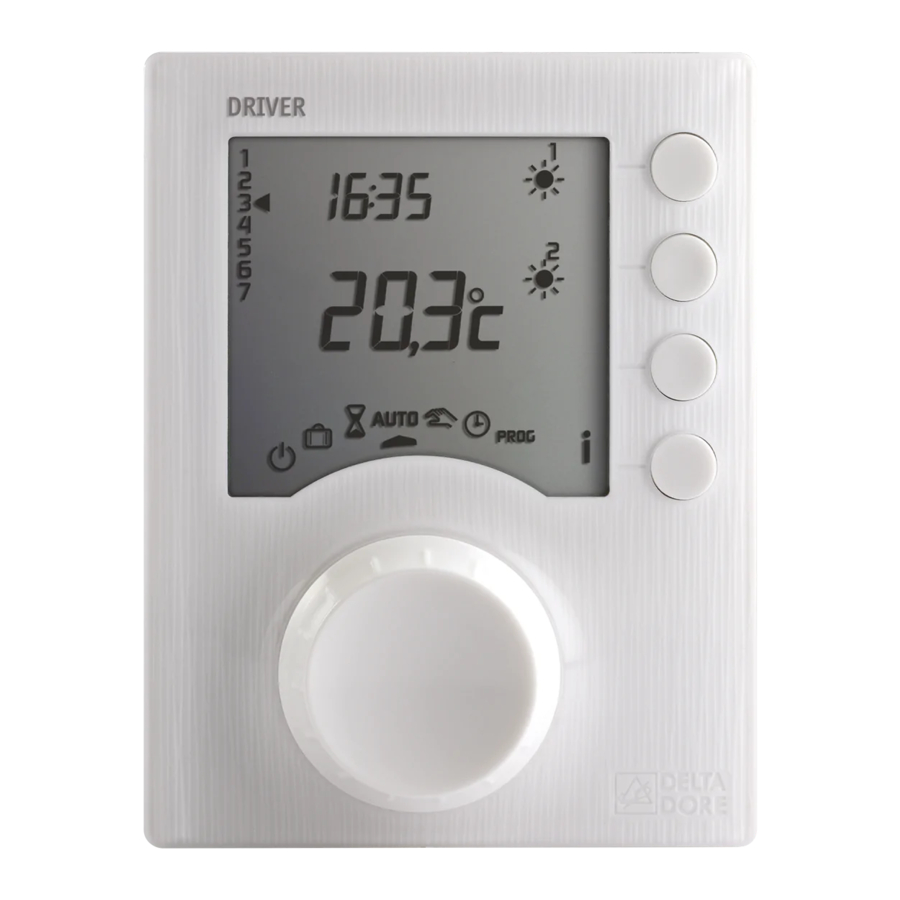

DELTA DORE DRIVER 620, DRIVER 610 Ръководство за инсталиране

Въведение

• Прочетете внимателно тези инструкции преди инсталиране.
• Устройството трябва да бъде инсталирано в съответствие с действащите стандарти.
• Винаги изключвайте захранването преди инсталиране или обслужване на устройството.
• Не се опитвайте да ремонтирате устройството сами; предлага се следпродажбено обслужване.
• Проверете дали крепежните елементи са подходящи за повърхността, към която ще бъде прикрепено устройството (гипсокартон, тухла и др.).
• Предоставените диаграми са опростени за по-голяма яснота. Защитите и други аксесоари, изисквани от стандартите, не са илюстрирани. Трябва да се спазват стандарт NF C15-100 и добрите практики. Свързаните или близките устройства не трябва да генерират прекомерни смущения (директива 2004/108/EC).

Поради промени в стандартите и оборудването, характеристиките, дадени в текста и илюстрациите на този документ, не са обвързващи, освен ако не са потвърдени от нашите услуги.

Технически характеристики

• Захранване 230 V, 50 Hz, ±10%
• Консумация: 2 VA
• Клас II изолация
• 1 или 2 изхода за пилотни проводници 0.1A / 230V
• Резервно захранване на часовника в случай на прекъсване на електрозахранването: 2 часа (на кондензатор)
• Размери: ШxВxД = 80 x 103 x 16 mm
• Индекс на защита: IP 30
• Инсталиране в среда с нормални нива на замърсяване
• Температура на съхранение: -10°C до +70°C
• Работна температура: 0°C до +40°C

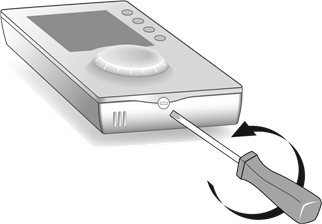

Стайното устройство трябва да бъде инсталирано на височина приблизително 1,5 m, така че да е на една ръка разстояние за лесна употреба. За да прикрепите устройството към стената, трябва да го отделите от основата му. За да направите това, отключете корпуса.

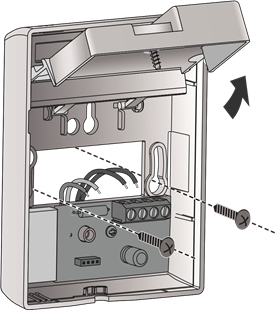

Развийте капака на клемореда и го повдигнете възможно най-високо, за да го блокирате, след това поставете основата на стената, като прокарате проводниците през отвора в капака. Закрепете основата с подходящи винтове и дюбели или я монтирайте върху вградена кутия (разстояние между центровете 60 mm).
Свържете контролните проводници. Затворете кутията и затегнете винта на капака на клемореда.

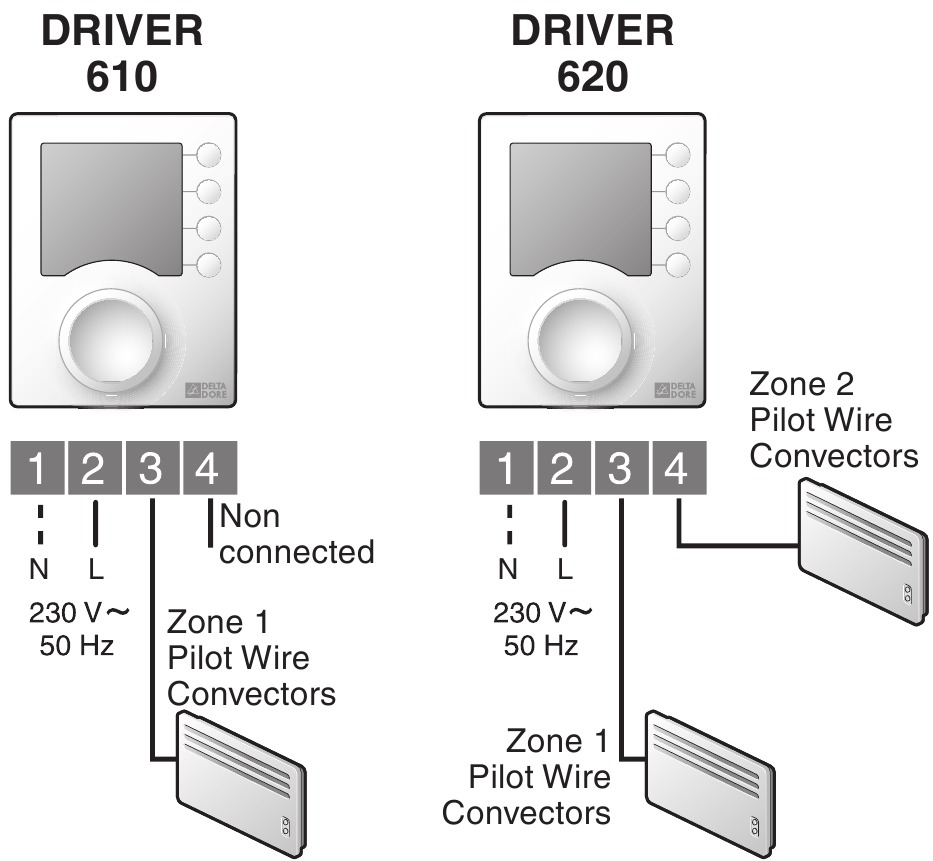

Свързване

Поставете всички конвектори на инсталацията в режим Comfort (с зададената точка на максимална настройка). Когато устройството е включено, тест, продължаващ около 1 минута и 30 секунди, проверява дали изходите са свързани правилно. Ако дисплеят остане "normal" (нормален), това означава, че няма проблеми. Ако има проблем, DRIVER показва Pb - -.

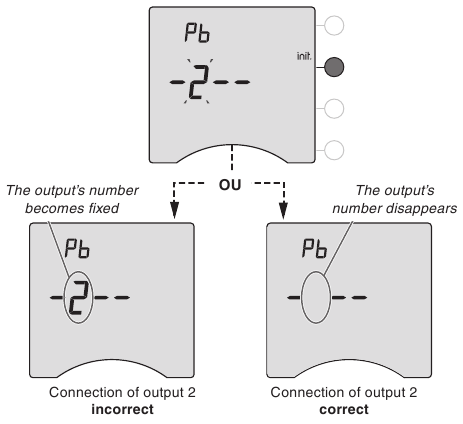

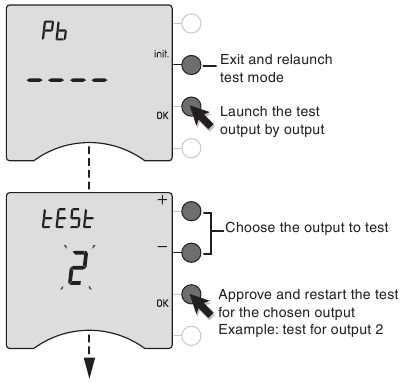

Проверка на връзките на пилотните проводници

Поставете всички конвектори на инсталацията в режим Comfort (с зададената точка на максимална настройка).
Когато устройството е включено, тест, продължаващ около 1 минута и 30 секунди, проверява дали изходите са свързани правилно.
Ако дисплеят остане "normal" (нормален), това означава, че няма проблеми.
Ако има проблем, DRIVER показва Pb - -.

Тестът на изход 2 е в ход.

Повторете операциите за зона 1.
Проверете неправилните връзки.
За да излезете от тестовия режим, натиснете бутона init.

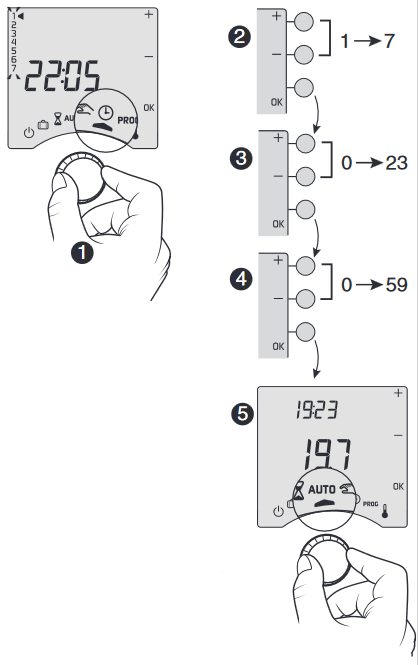

Настройка на времето

Първият път, когато активирате устройството, трябва да настроите часовника. Завъртете селекторния диск на Дните мигат.
Натиснете + или -, за да зададете деня, след това OK, за да потвърдите и преминете към следващата настройка. Повторете тези стъпки за другите менюта. За да излезете от режима "time setting" (настройка на времето), завъртете селекторния диск.

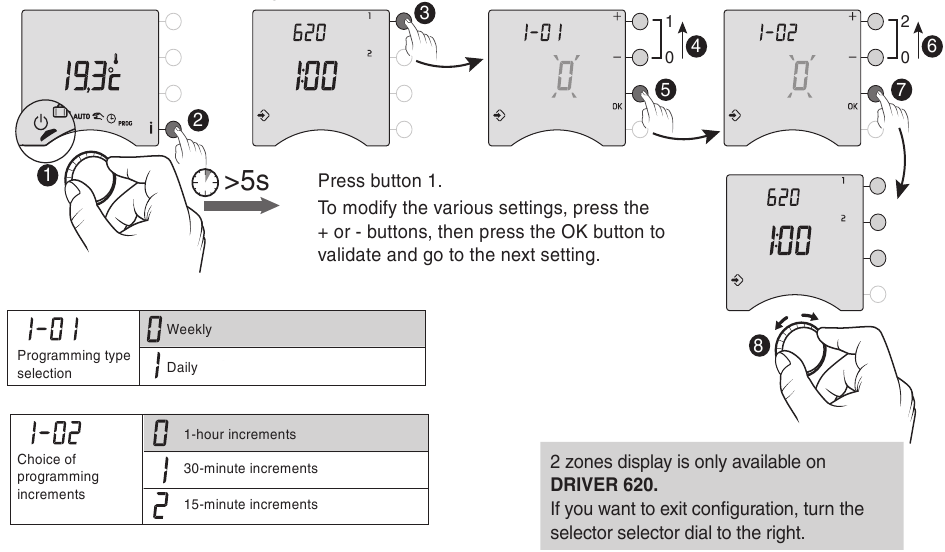

Основни конфигурации (меню 1)

За да влезете в менютата за конфигурация, завъртете селекторния диск на , след това натиснете и задръжте бутона i за 5 секунди. Устройството ще предложи 2 конфигурации за избор.
След като всяко меню е конфигурирано, устройството се връща към избора на менюта.

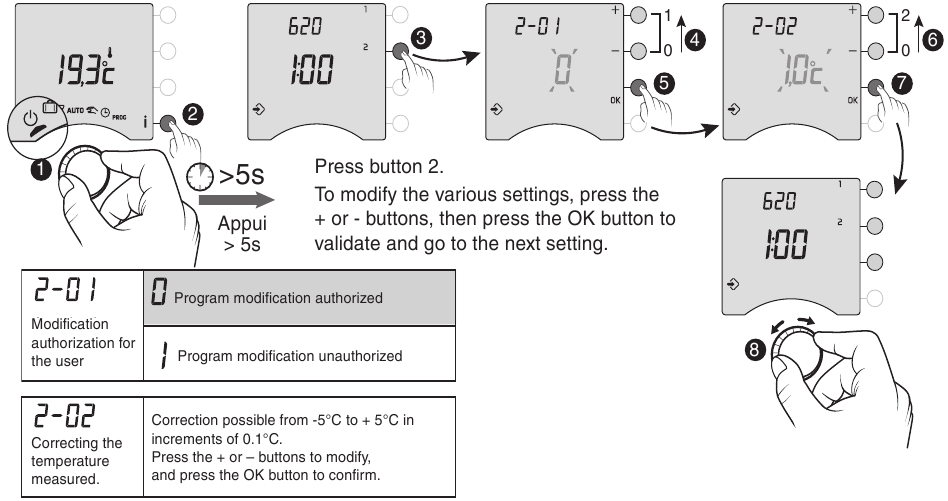

Разширени конфигурации (меню 2)

Ако има разлика между действителната температура (измерена с термометър) и температурата, измерена и показана от устройството, функция 2-02 може да се използва за компенсиране на разликата чрез промяна на начина, по който сензорът извършва измервания.
Пример : Ако температурата, показана от устройството, е 19°C, а измерената температура е 20°C, добавете 1°C към дисплея и потвърдете, като натиснете OK.

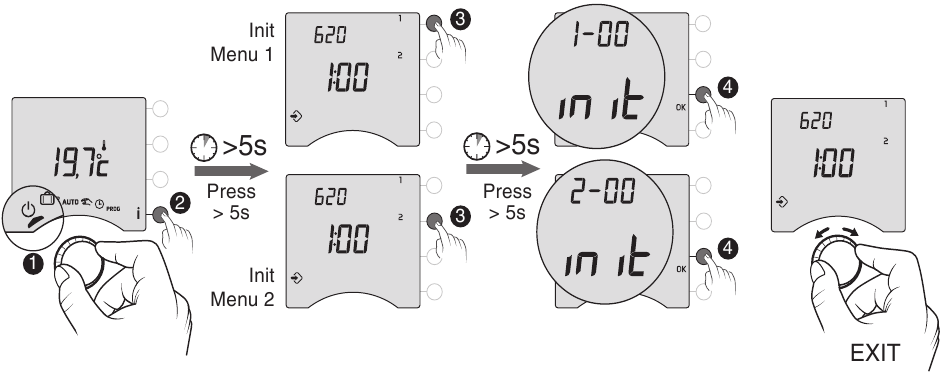

Нулиране
