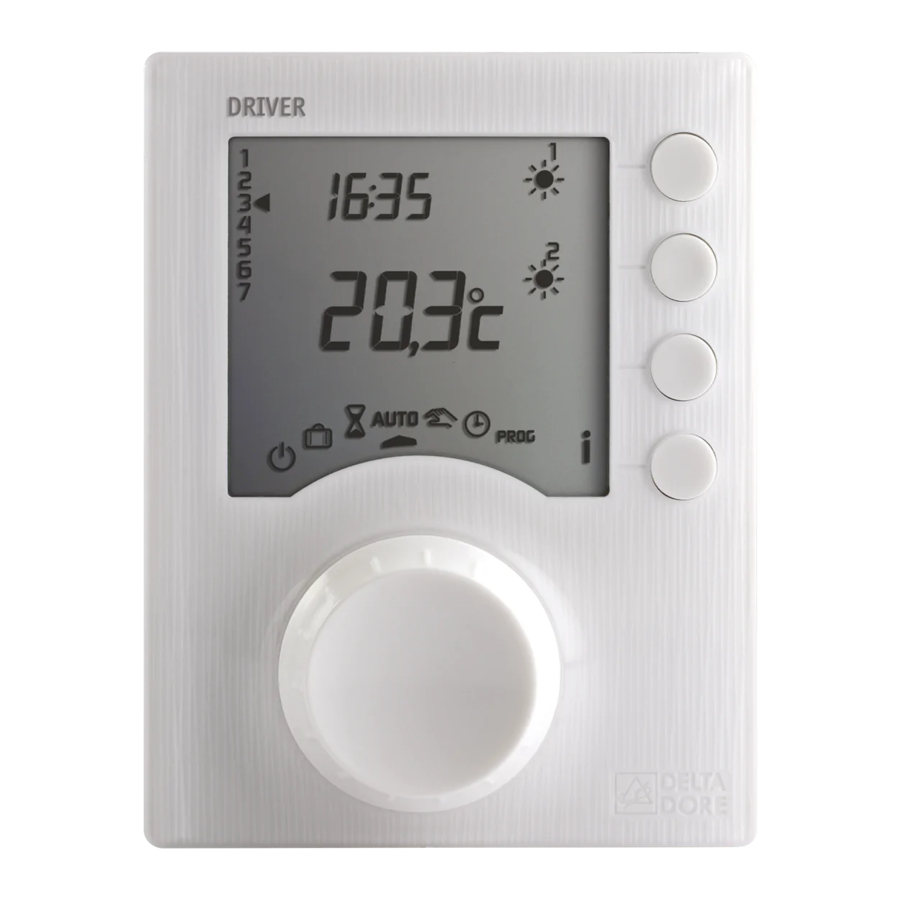

Navodila za namestitev DELTA DORE DRIVER 620, DRIVER 610

Uvod

• Pred namestitvijo natančno preberite ta navodila.
• Enota mora biti nameščena v skladu z veljavnimi standardi.
• Pred namestitvijo ali servisiranjem vedno izklopite električno omrežje.
• Enote ne poskušajte popraviti sami; na voljo je poprodajni servis.
• Preverite, ali so pritrdilni elementi primerni za površino, na katero bo enota pritrjena (mavčne plošče, opeka itd.).
• Priloženi diagrami so poenostavljeni za večjo jasnost. Zaščite in druga oprema, ki jo zahtevajo standardi, niso prikazani. Upoštevati je treba standard NF C15-100 in dobro prakso. Povezane ali bližnje enote ne smejo povzročati prekomernih motenj (direktiva 2004/108/ES).

Zaradi sprememb v standardih in opremi značilnosti, navedene v besedilu, in ilustracije v tem dokumentu niso zavezujoče, razen če jih potrdijo naše službe.

Tehnične lastnosti

• Napajanje 230 V, 50 Hz, ±10%
• Poraba: 2 VA
• Izolacija razreda II
• 1 ali 2 izhoda za pilotni vodnik 0,1A / 230V
• Rezervno napajanje ure v primeru izpada električne energije: 2 uri (na kondenzator)
• Dimenzije: ŠxVxG = 80 x 103 x 16 mm
• Stopnja zaščite: IP 30
• Namestitev v okolju z normalno stopnjo onesnaženosti
• Temperatura skladiščenja: -10°C do +70°C
• Delovna temperatura: 0°C do +40°C

Sobna enota mora biti nameščena na višini približno 1,5 m, tako da je dosegljiva z roko za lažjo uporabo. Če želite enoto pritrditi na steno, jo morate ločiti od podstavka. To storite tako, da odklenete ohišje.

Odvijte pokrov priključne omarice in ga dvignite čim višje, da ga blokirate, nato pa podstavek postavite na steno tako, da žice potekajo skozi luknjo v pokrovu. Podstavek pritrdite z ustreznimi vijaki in vložki ali ga namestite na vgradno omarico (razdalja med središči 60 mm).
Priključite krmilne žice. Zaprite omarico in privijte vijak pokrova priključne omarice.

Priključek

Vse konvektorje v instalaciji nastavite na Comfort (z nastavljeno točko na najvišji nastavitvi). Ko je enota vklopljena, test, ki traja približno 1 minuto in 30 sekund, preveri, ali so izhodi pravilno priključeni. Če zaslon ostane "normalen" (normalno), to pomeni, da ni težav. Če obstaja težava, DRIVER prikaže Pb - -.

Preverjanje priključkov pilotnega vodnika

Vse konvektorje v instalaciji nastavite na Comfort (z nastavljeno točko na najvišji nastavitvi).
Ko je enota vklopljena, test, ki traja približno 1 minuto in 30 sekund, preveri, ali so izhodi pravilno priključeni.
Če zaslon ostane "normalen" (normalno), to pomeni, da ni težav.
Če obstaja težava, DRIVER prikaže Pb - -.

Test izhoda 2 je v teku.

Ponovite postopek za cono 1.
Preverite nepravilne povezave.
Za izhod iz testnega načina pritisnite gumb init.

Nastavitev časa

Ko prvič aktivirate enoto, morate nastaviti uro. Obrnite izbirno stikalo na Dnevi utripajo.
Pritisnite + ali -, da nastavite dan, nato OK za potrditev in prehod na naslednjo nastavitev. Ponovite te korake za druge menije. Za izhod iz načina "nastavitev časa" (time setting) obrnite izbirno stikalo.

Osnovne konfiguracije (meni 1)

Za vstop v konfiguracijske menije obrnite izbirno stikalo na , nato pritisnite in držite gumb i 5 sekund. Enota bo predlagala 2 konfiguraciji, med katerima lahko izbirate.
Po konfiguraciji vsakega menija se enota vrne na izbiro menijev.

Napredne konfiguracije (meni 2)

Če obstaja razlika med dejansko temperaturo (izmerjeno s termometrom) in temperaturo, ki jo meri in prikazuje enota, lahko funkcijo 2-02 uporabite za kompenzacijo razlike s spreminjanjem načina merjenja senzorja.
Primer : Če je temperatura, ki jo prikazuje enota, 19°C, izmerjena temperatura pa 20°C, dodajte 1°C na zaslon in potrdite s pritiskom na OK.

Ponastavitev
