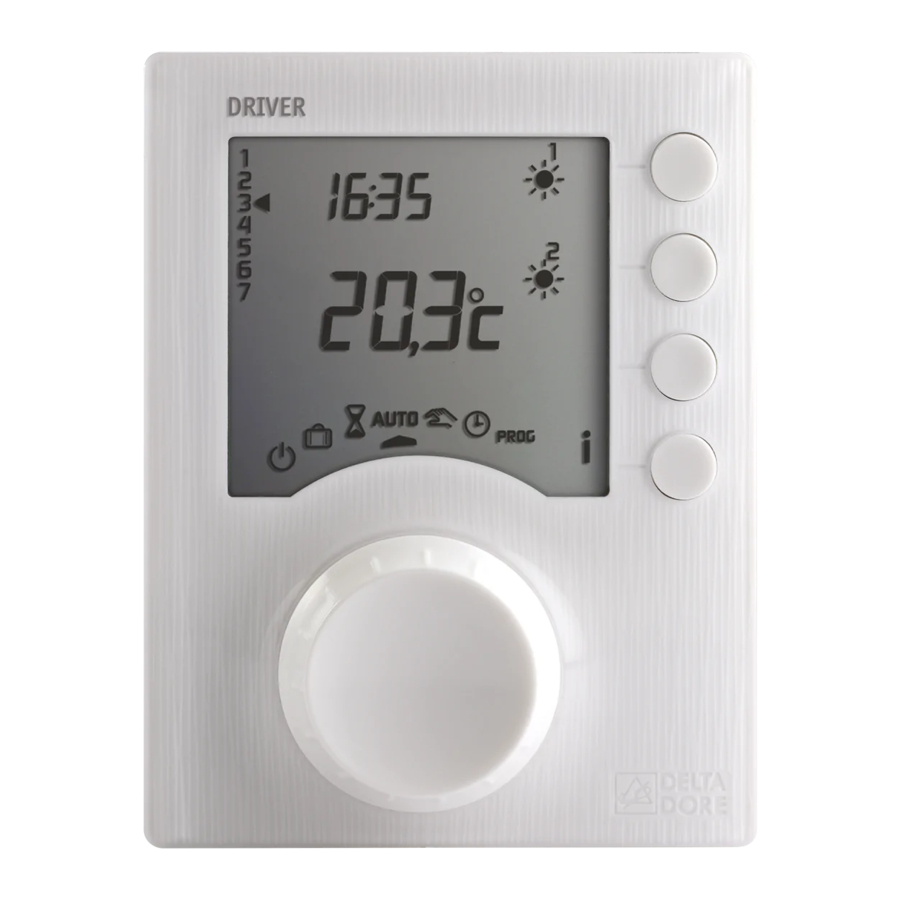

Guía de instalación de DELTA DORE DRIVER 620, DRIVER 610

Introducción

• Lea atentamente estas instrucciones antes de la instalación.
• La unidad debe instalarse de acuerdo con las normas vigentes.
• Desconecte siempre la alimentación principal antes de instalar o reparar la unidad.
• No intente reparar la unidad usted mismo; hay un servicio postventa disponible.
• Compruebe que las fijaciones son adecuadas para la superficie a la que se va a fijar la unidad (pladur, ladrillo, etc.).
• Los diagramas proporcionados se simplifican para mayor claridad. No se ilustran las protecciones y otros accesorios exigidos por las normas. Deben cumplirse la norma NF C15-100 y las buenas prácticas. Las unidades conectadas o cercanas no deben generar interferencias excesivas (directiva 2004/108/CE).

Debido a los cambios en las normas y los equipos, las características que se dan en el texto y las ilustraciones de este documento no son vinculantes a menos que sean confirmadas por nuestros servicios.

Características técnicas

• Alimentación de 230 V, 50 Hz, ±10%
• Consumo: 2 VA
• Aislamiento de clase II
• 1 o 2 salidas de hilo piloto 0,1A / 230V
• Reserva de reloj en caso de apagón: 2 horas (por condensador)
• Dimensiones: AnxAlxPr = 80 x 103 x 16 mm
• Índice de protección: IP 30
• Instalación en un entorno con niveles de contaminación normales
• Temperatura de almacenamiento: -10°C a +70°C
• Temperatura de funcionamiento: 0°C a +40°C

La unidad de ambiente debe instalarse a una altura de aproximadamente 1,5 m, de modo que quede al alcance de la mano para facilitar su uso. Para fijar la unidad a la pared, debe separarla de su base. Para ello, desbloquee la carcasa.

Desatornille la tapa de la caja de bornes y levántela lo más posible para bloquearla, luego coloque la base en la pared pasando los cables por el orificio de la tapa. Fije la base con tornillos adecuados y tacos o encaje en una caja empotrada (distancia entre centros 60 mm).
Conecte los cables de control. Cierre la caja y apriete el tornillo de la tapa de la caja de bornes.

Conexión

Ponga todos los convectores de la instalación en Confort (con el punto de ajuste en su ajuste máximo). Cuando la unidad se enciende, una prueba que dura aproximadamente 1 minuto y 30 segundos comprueba que las salidas están conectadas correctamente. Si la pantalla permanece "normal", esto significa que no hay problemas. Si existe un problema, el DRIVER muestra Pb - -.

Comprobación de las conexiones del hilo piloto

Ponga todos los convectores de la instalación en Confort (con el punto de ajuste en su ajuste máximo).
Cuando la unidad se enciende, una prueba que dura aproximadamente 1 minuto y 30 segundos comprueba que las salidas están conectadas correctamente.
Si la pantalla permanece "normal", esto significa que no hay problemas.
Si existe un problema, el DRIVER muestra Pb - -.

Prueba de la salida 2 en curso.

Repita las operaciones para la zona 1.
Compruebe las conexiones incorrectas.
Para salir del modo de prueba, pulse el botón init.

Ajuste de la hora

La primera vez que active la unidad, debe ajustar el reloj. Gire el dial selector a Los días parpadean.
Pulse + o - para ajustar el día, luego OK para confirmar e ir al siguiente ajuste. Repita estos pasos para los otros menús. Para salir del modo "time setting" (ajuste de la hora), gire el dial selector.

Configuraciones básicas (menú 1)

Para entrar en los menús de configuración, gire el dial selector a , luego mantenga pulsado el botón i durante 5 segundos. La unidad propondrá 2 configuraciones para elegir.
Después de que cada menú ha sido configurado, la unidad vuelve a la elección de menús.

Configuraciones avanzadas (menú 2)

Si hay una diferencia entre la temperatura real (tomada con un termómetro) y la temperatura medida y mostrada por la unidad, la función 2-02 puede utilizarse para compensar la diferencia cambiando la forma en que el sensor toma las mediciones.
Ejemplo : Si la temperatura mostrada por la unidad es de 19°C y la temperatura medida es de 20°C, añada 1°C a la pantalla y confirme pulsando OK.

Restablecer
