Bezpečnostní opatření

PŘED POUŽITÍM SI POZORNĚ PŘEČTĚTE

Napájení

Připojte určený AC adaptér do AC zásuvky se správným napětím. Používejte pouze AC adaptér, který dodává 9V DC, , se středovým záporným pólem. Nepoužívejte AC adaptér, který dodává více než 9V DC. Pokud zařízení nepoužíváte nebo během bouřky, odpojte AC adaptér.

Připojení

Před připojením nebo odpojením vždy vypněte napájení a všechna ostatní zařízení. Tím se zabrání poruchám a poškození jakéhokoli zařízení.
Před přemístěním tohoto zařízení se ujistěte, že jste odpojili všechny připojovací kabely a napájecí kabely. Abyste zabránili deformaci, změně barvy nebo jinému vážnému poškození, nevystavujte toto zařízení následujícím podmínkám:

Přímé sluneční světlo
Magnetická pole
Nadměrně prašné nebo znečištěné místo
Silné vibrace nebo otřesy
Zdroje tepla
Extrémní teplota nebo vlhkost
Vysoká vlhkost nebo vlhkost

Rušení s jinými elektrickými zařízeními a čištění

Rádia a televize umístěné v blízkosti mohou zaznamenat rušení příjmu.
Provozujte toto zařízení v dostatečné vzdálenosti od rádií a televizí.
Čistěte pouze měkkým, suchým hadříkem.

Manipulace

Nepoužívejte nadměrnou sílu na spínače nebo ovladače.
Nenechte do tohoto zařízení vniknout papír, kov nebo jiné předměty.
Dávejte pozor, abyste zařízení neupustili, a nevystavujte jej otřesům nebo nadměrnému tlaku.

Hlavní vlastnosti

Vysoce kvalitní Reverb a Digital Delay v jednom mikro pedálu
Ovládání Delay: TIME (čas), FEEDBACK (zpětná vazba) a LEVEL (úroveň)
Ovládání Reverb: TONE (tón), DECAY (doznění) a MIX (poměr)
Funkce Tap tempo
Malá a kompaktní velikost
True bypass

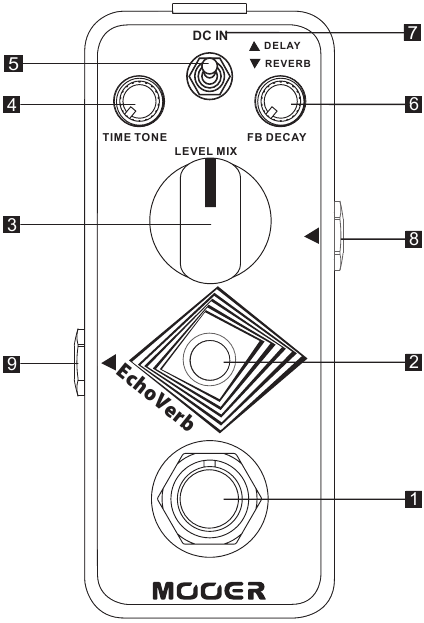

Rozložení pedálu

True bypass footswitch (nožní spínač): Aktivuje a deaktivuje efekt. Stisknutím nožního spínače na více než 2 sekundy se aktivuje funkce Tap Tempo a LED dioda bude blikat. Klepněte na nožní spínač dvakrát nebo vícekrát pro synchronizaci zpoždění s požadovaným tempem. Pedál se po 5 sekundách vrátí do normálního provozu.
LED: Zobrazuje stav zapnutí/vypnutí pedálu. Poskytuje okamžitý přístup k Tap Tempo.
Klepněte na LED 2 nebo vícekrát pro synchronizaci zpoždění s požadovaným tempem.
LEVEL/MIX control (ovladač): Nastavuje hlasitost zpoždění a poměr wet/dry reverbu.
TIME/TONE (čas/tón): Nastavuje dobu zpoždění a tonalitu reverbu.
Controls switch (přepínač ovládání): Zobrazuje, který efekt ovládací prvky upravují. Přepněte nahoru pro úpravu parametrů Delay, přepněte dolů pro úpravu parametrů reverbu.
FB/DECAY (zpětná vazba/doznění): Nastavuje zpětnou vazbu zpoždění a doznění reverbu.
DC in power jack (napájecí konektor): Vstup pro napájecí zdroj, použijte regulovaný napájecí zdroj 9V DC , se středovým záporným pólem.
Input jack (vstupní konektor): 1/4" audio konektor pro připojení ke vstupnímu zařízení nebo nástroji.
Output jack (výstupní konektor): 1/4" audio konektor, výstup efektu pro připojení k zesilovači nebo jiným zařízením.

Specifikace

Režimy: Efekty Delay a reverb s funkcí tap tempo.
Vstup: 1/4" mono audio konektor. (Impedance: 470k Ohmů)
Výstup: 1/4" mono audio konektor (mpedance: 100 Ohmů)
Požadavky na napájení: AC adaptér 9V DC , se středovým záporným pólem.
Důrazně doporučujeme používat Mooer Micro Power.
Odběr proudu: 160mA
Rozměry:93.5mm(D) x 42mm(W) x 52mm(H)
Hmotnost: 146g
Příslušenství: Uživatelský manuál

*Poznámky:Jakákoli aktualizace specifikací nebude v tomto manuálu upravena.

Certifikace FCC

Toto zařízení splňuje část 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám:

Toto zařízení nesmí způsobovat škodlivé rušení.
Toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.
