Mooer Micro Series EchoVerb - Instrukcja obsługi pedału Digital Delay & Reverb

Środki ostrożności

PROSZĘ UWAŻNIE PRZECZYTAĆ PRZED ROZPOCZĘCIEM

Zasilanie

Proszę podłączyć dedykowany zasilacz sieciowy do gniazdka o odpowiednim napięciu. Należy używać wyłącznie zasilacza sieciowego dostarczającego 9V DC, , ujemny w środku. Proszę nie używać zasilacza sieciowego, który dostarcza więcej niż 9V DC. Odłącz zasilacz sieciowy, gdy nie jest używany lub podczas burzy z wyładowaniami elektrycznymi.

Połączenia

Zawsze wyłączaj zasilanie i wszystkie inne urządzenia przed podłączeniem lub odłączeniem. Pomoże to zapobiec awariom i uszkodzeniom któregokolwiek z urządzeń.
Upewnij się, że odłączyłeś wszystkie kable połączeniowe i przewody zasilające przed przeniesieniem tego urządzenia. Aby uniknąć deformacji, odbarwienia lub innych poważnych uszkodzeń, nie wystawiaj tego urządzenia na następujące warunki:

• Bezpośrednie światło słoneczne
• Pola magnetyczne
• Nadmiernie zakurzone lub brudne miejsce
• Silne wibracje lub wstrząsy
• Źródła ciepła
• Ekstremalne temperatury lub wilgotność
• Wysoka wilgotność lub wilgoć

Zakłócenia z innymi urządzeniami elektrycznymi i czyszczenie

Umieszczone w pobliżu radia i telewizory mogą doświadczać zakłóceń w odbiorze.
Używaj tego urządzenia w odpowiedniej odległości od radia i telewizorów.
Czyść tylko miękką, suchą szmatką.

Obsługa

Nie przykładaj nadmiernej siły do przełączników lub elementów sterujących.
Nie wpuszczaj papieru, metalu ani innych przedmiotów do tego urządzenia.
Uważaj, aby nie upuścić urządzenia i nie narażać go na wstrząsy lub nadmierny nacisk.

Główne cechy

• Wysokiej jakości Reverb i Digital Delay w jednym mikro pedale
• Kontrolki Delay: TIME (czas), FEEDBACK (sprzężenie zwrotne) i LEVEL (poziom)
  Kontrolki Reverb: TONE (ton), DECAY (zanikanie) i MIX (mieszanka)
• Funkcja Tap tempo
• Mały i kompaktowy rozmiar
• True bypass

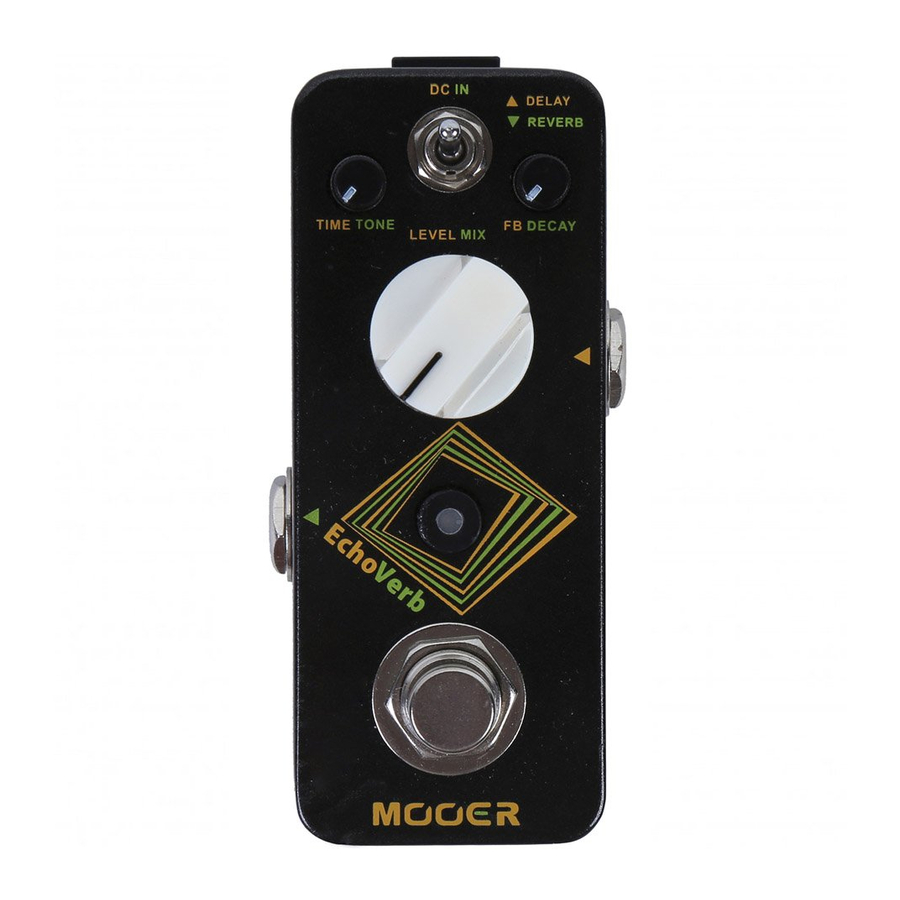

Układ pedału

1. Przełącznik nożny True bypass: Włącza i wyłącza efekt. Wciśnięcie przełącznika nożnego na dłużej niż 2 sekundy włączy funkcję Tap Tempo, a dioda LED zacznie migać. Naciśnij przełącznik nożny dwa lub więcej razy, aby zsynchronizować opóźnienie z żądanym tempem. Pedał powróci do normalnego działania po 5 sekundach.
2. LED: Wyświetla stan włączenia/wyłączenia pedału. Zapewnia natychmiastowy dostęp do Tap Tempo.
   Naciśnij diodę LED 2 lub więcej razy, aby zsynchronizować opóźnienie z żądanym tempem.
3. Kontrola LEVEL/MIX: Reguluje głośność opóźnienia i proporcje sygnału mokrego/suchego pogłosu.
4. TIME/TONE: Reguluje czas opóźnienia i tonację pogłosu.
5. Przełącznik Controls: Określa, który efekt regulują kontrolki. Przełącz w górę, aby regulować parametry opóźnienia, przełącz w dół, aby regulować parametry pogłosu.
6. FB/DECAY: Reguluje sprzężenie zwrotne opóźnienia i zanikanie pogłosu.
7. Gniazdo zasilania DC in: Wejście dla zasilacza, używaj regulowanego zasilacza 9V DC , ujemny pin centralny.
8. Gniazdo wejściowe: Gniazdo audio 1/4" do podłączenia do urządzenia wejściowego lub instrumentu.
9. Gniazdo wyjściowe: Gniazdo audio 1/4", wyjście efektu do podłączenia do wzmacniacza lub innych urządzeń.

Specyfikacja

Tryby: Efekty Delay i Reverb z funkcją tap tempo.
Wejście: Gniazdo audio mono 1/4" (Impedancja: 470k omów)
Wyjście: Gniazdo audio mono 1/4" (Impedancja: 100 omów)
Wymagania dotyczące zasilania: Zasilacz sieciowy 9V DC , ujemny w środku.
Wysoce zalecane jest użycie Mooer Micro Power.
Pobór prądu: 160mA
Wymiary:93.5mm(D) x 42mm(W) x 52mm(H)
Waga: 146g
Akcesoria: Instrukcja obsługi

*Uwagi:Wszelkie aktualizacje specyfikacji nie będą poprawiane w tej instrukcji.

Certyfikat FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

• To urządzenie nie może powodować szkodliwych zakłóceń.
• To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
