Mooer Micro Series EchoVerb - Priručnik za pedalu Digital Delay & Reverb

Sadržaj

1 Mjere opreza
2 Glavne značajke
3 Raspored pedala
4 Specifikacija
5 FCC certifikat
6 Preuzmi priručnik
7 Na drugim jezicima

Mjere opreza

MOLIMO PAŽLJIVO PROČITAJTE PRIJE NASTAVKA

Napajanje

Molimo spojite odgovarajući AC adapter na AC utičnicu ispravnog napona. Obavezno koristite samo AC adapter koji daje 9V DC, , središte negativno. Molimo nemojte koristiti AC adapter koji daje više od 9V DC. Isključite AC adapter iz struje kada nije u uporabi ili tijekom električnih oluja.

Povezivanje

Uvijek isključite napajanje i svu ostalu opremu prije spajanja ili odspajanja. To će pomoći u sprječavanju kvara i oštećenja bilo kojeg od uređaja.
Prije premještanja ove jedinice provjerite jeste li isključili sve priključne kabele i kabele za napajanje. Kako biste izbjegli deformaciju, promjenu boje ili druga ozbiljna oštećenja, ne izlažite ovu jedinicu sljedećim uvjetima:

Izravna sunčeva svjetlost
Magnetska polja
Pretjerano prašnjavo ili prljavo mjesto
Jaka vibracija ili udar
Izvori topline
Ekstremna temperatura ili vlaga
Visoka vlaga ili vlaga

Smetnje s drugim električnim uređajima i čišćenje

Radio i televizori smješteni u blizini mogu imati smetnje u prijemu.
Koristite ovu jedinicu na prikladnoj udaljenosti od radija i televizora.
Čistite samo mekom, suhom krpom.

Rukovanje

Nemojte primjenjivati pretjeranu silu na prekidače ili kontrole.
Ne dopustite da papir, metal ili drugi predmeti uđu u ovu jedinicu.
Pazite da ne ispustite jedinicu i nemojte je izlagati udarcima ili pretjeranom pritisku.

Glavne značajke

Visokokvalitetni Reverb i Digital Delay u jednoj mikro pedali
Kontrole za Delay: TIME (vrijeme), FEEDBACK (povratna informacija) i LEVEL (razina)
Kontrole za Reverb: TONE (ton), DECAY (raspad) i MIX (mješavina)
Funkcionalnost Tap tempo
Mala i kompaktna veličina
True bypass

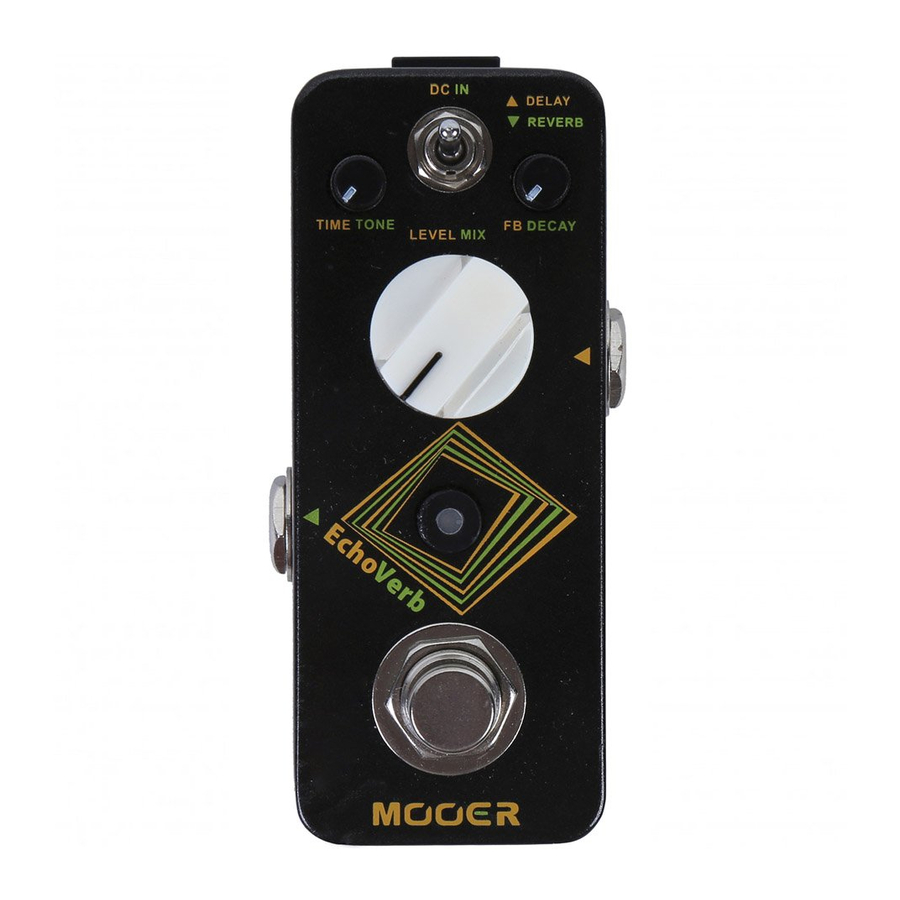

Raspored pedala

True bypass nožni prekidač: Uključuje i isključuje efekt. Pritiskom na nožni prekidač dulje od 2 sekunde uključit će se funkcionalnost Tap Tempo i LED će treptati. Dodirnite nožni prekidač dva ili više puta kako biste sinkronizirali delay s željenim tempom. Pedala će se vratiti u normalan rad nakon 5 sekundi.
LED: Prikazuje status uključeno/isključeno pedale. Omogućuje trenutni pristup Tap Tempu.
Dodirnite LED 2 ili više puta kako biste sinkronizirali delay s željenim tempom.
LEVEL/MIX control: Podešava glasnoću delay-a i wet/dry mješavinu reverba.
TIME/TONE: Podešava vrijeme Delay-a i tonalitet Reverb-a.
Controls switch: Prikazuje koji efekt kontrole podešavaju. Prebacite prema gore za podešavanje parametara Delay-a, prebacite prema dolje za podešavanje parametara reverba.
FB/DECAY: Podešava povratnu informaciju Delay-a i raspad Reverb-a.
DC in power jack: Ulaz za napajanje, koristite regulirano napajanje od 9V DC , središnji pin negativan.
Input jack: 1/4" audio utičnica za spajanje na ulazni uređaj ili instrument.
Output jack: 1/4" audio utičnica, izlaz efekta za spajanje na pojačalo ili druge uređaje.

Specifikacija

Načini rada: Efekti Delay i reverb s funkcionalnošću tap tempo.
Ulaz: 1/4" mono audio utičnica. (Impedancija: 470k Ohma)
Izlaz: 1/4" mono audio utičnica (impedancija: 100 Ohma)
Zahtjevi za napajanje: AC adapter 9V DC , središte negativno.
Preporučuje se korištenje Mooer Micro Power.
Potrošnja struje: 160mA
Dimenzije:93.5mm(D) x 42mm(W) x 52mm(H)
Težina: 146g
Dodatna oprema: Korisnički priručnik

*Napomene:Svaka izmjena specifikacije neće biti izmijenjena u ovom priručniku.

FCC certifikat

Ovaj je uređaj sukladan s dijelom 15 FCC pravila. Rad podliježe sljedećim dvama uvjetima:

Ovaj uređaj ne smije uzrokovati štetne smetnje.
Ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.
