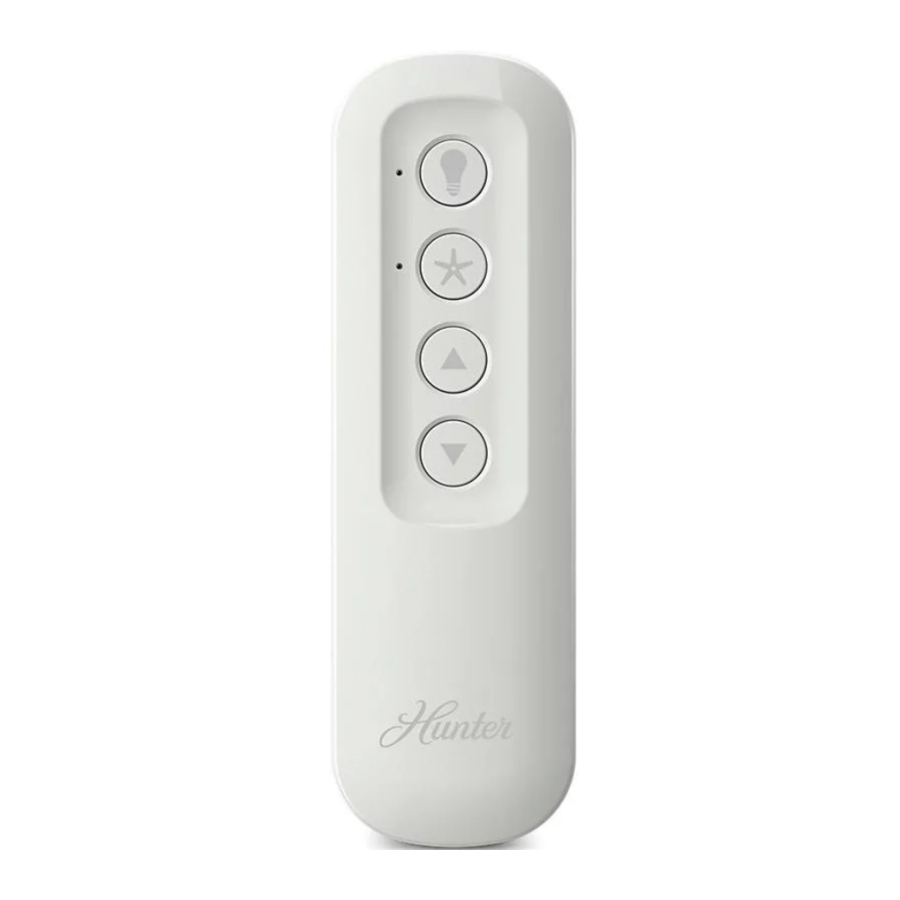

Hunter 99372, 99392 - Návod k použití dálkového ovládání stropního ventilátoru

Instalace

1. Vypnutí napájení
   Před instalací nastavte pomocí táhel rychlost ventilátoru na HIGH (VYSOKÁ) a světlo na ON (ZAPNUTO). Před zahájením instalace se ujistěte, že je vypnuto napájení v zásuvkové skříňce a na místě nástěnného vypínače.


   Abyste předešli možnému úrazu elektrickým proudem, před instalací ventilátoru odpojte napájení vypnutím jističů zásuvkové skříňky spojené s umístěním nástěnného vypínače.

2. Odstranění krytu
   Odstraňte kryt. Pokud si nejste jisti, jak jej odstranit, nahlédněte do uživatelské příručky ventilátoru. Při odkrytí kabeláže může být užitečné si poznamenat stávající zapojení vodičů nebo pořídit digitální fotografii pro referenci. Odstraňte konektory vodičů, které spojují vodiče ze zásuvkové skříňky s ventilátorem, přičemž zemnicí vodiče zůstanou připojeny.

3. Instalace přijímače
   Vyberte závěsný systém, který se nejvíce podobá tomu, který používá váš ventilátor, a nainstalujte přijímač a vodiče podle pokynů.
   Pokud je ventilátor instalován na šikmém stropě, můžete mít problémy s instalací. Pro pomoc volejte 1-888-830-1326.

   Poznámka: Některé ventilátory mohou mít značný přebytek přívodního vodiče. Pro snadnější instalaci krytu odřízněte přebytečný vodič a ponechte minimálně 8" (20,32 cm). Odizolujte přívodní vodiče ventilátoru o 1/2" (1,27 cm). Umístěte zbývající přebytečný vodič do stropní elektrické krabice. Držák a ventilátor musí zůstat řádně uzemněny.
   Příklady připojení přijímače


4. Připojení zemnicích vodičů
   Pomocí oranžového konektoru vodičů připojte 3 zemnicí vodiče (zelený, zeleno/žlutý pruh nebo holá měď) vycházející ze stropu, prodlužovací tyče a závěsného držáku.

   Veškerá kabeláž musí být v souladu s národními a místními elektrickými předpisy ANSI/NFPA 70. Pokud se v kabeláži nevyznáte nebo máte pochybnosti, poraďte se s kvalifikovaným elektrikářem.

5. Zapojení přijímače k ventilátoru (pokračování)
   Pomocí oranžových konektorů vodičů připojte modrý vodič z přijímače k modrému vodiči (nebo případně černému vodiči s bílým pruhem) z ventilátoru. Připojte žlutý vodič z přijímače k černému vodiči z ventilátoru.

6. Zapojení přijímače a ventilátoru ke stropu
   Pomocí oranžových konektorů vodičů připojte černý vodič (neuzemněný) ze stropu k černému vodiči z přijímače. Připojte bílý vodič (uzemněný) ze stropu k bílému vodiči z přijímače i k bílému vodiči z ventilátoru.
   PO PŘIPOJENÍ VŠECH VODIČŮ a zajištění konektory vodičů znovu nainstalujte kryt.
   Otočte spoje směrem nahoru a opatrně je zatlačte zpět skrz závěsný držák do zásuvkové skříňky. Rozdělte vodiče od sebe, přičemž uzemněné vodiče umístěte na jednu stranu zásuvkové skříňky a neuzemněné vodiče na druhou stranu zásuvkové skříňky.
7. Instalace baterie
   Pro přístup k prostoru pro baterii odstraňte malý šroub s křížovou hlavou, který zajišťuje dvířka baterie k dálkovému ovládání. V případě potřeby vyměňte použitou baterii za baterii CR2032. Baterie by měla být instalována kladnou (+) stranou nahoru.

8.
   Zapnutí napájení

9. Informace o tom, jak používat ovládání, naleznete na přiložené kartě funkcí dálkového ovládání!

Dálkový vysílač je již spárován s přijímačem a je připraven k použití.
Poznámka: Pokud potřebujete spárovat dálkové ovládání, odstraňte dvířka baterie. Cyklicky zapněte a vypněte napájení ventilátoru pomocí nástěnného vypínače (nebo v případě potřeby jističe). Během tří minut stiskněte tlačítko párování na dálkovém ovladači.
Abyste předešli chybné funkci, odpojte během párování napájení všech ostatních stropních ventilátorů v dosahu.

Odstraňování problémů

Dálkové ovládání ventilátoru je nestabilní

• Ujistěte se, že je baterie správně nainstalována.
• Nainstalujte novou baterii.

Problémy s více dálkovými ovladači

• Pokud máte na stejném jističi nainstalováno více dálkových ovladačů nebo více ventilátorů ovládaných dálkovým ovladačem a dochází k rušení nebo chybné funkci dálkových ovladačů, přejděte na stránku www.HunterFan.com/FAQs a klikněte na "How do I properly install multiple remote-controlled fans?" (Jak správně nainstalovat více ventilátorů ovládaných dálkovým ovladačem?) pro informace o tom, jak tento problém vyřešit.

Instalace držáku

Vyjměte držák z držáku držáku.

Máte dvě možnosti, jak nainstalovat přiložený držák dálkového ovládání na zeď. Vyberte si cestu, která vám nejlépe vyhovuje.

Možnost 1
Pomocí šroubů
Vyberte si místo instalace držáku.
Pokud instalujete do sádrokartonu, vyvrtejte dva otvory o šířce 9/64 pomocí držáku jako vodítka. Jemně zatlučte přiložené sádrokartonové kotvy do předvrtaných otvorů.
Nainstalujte držák na zeď pomocí přiložených šroubů.

Možnost 2
Pomocí lepicího proužku
Nalepte lepicí nálepku na zadní stranu držáku podle pokynů na lepicí nálepce.
Přitlačte držák na zeď a pevně jej držte po dobu 30 sekund.

Nasuňte držák na namontovaný držák.
