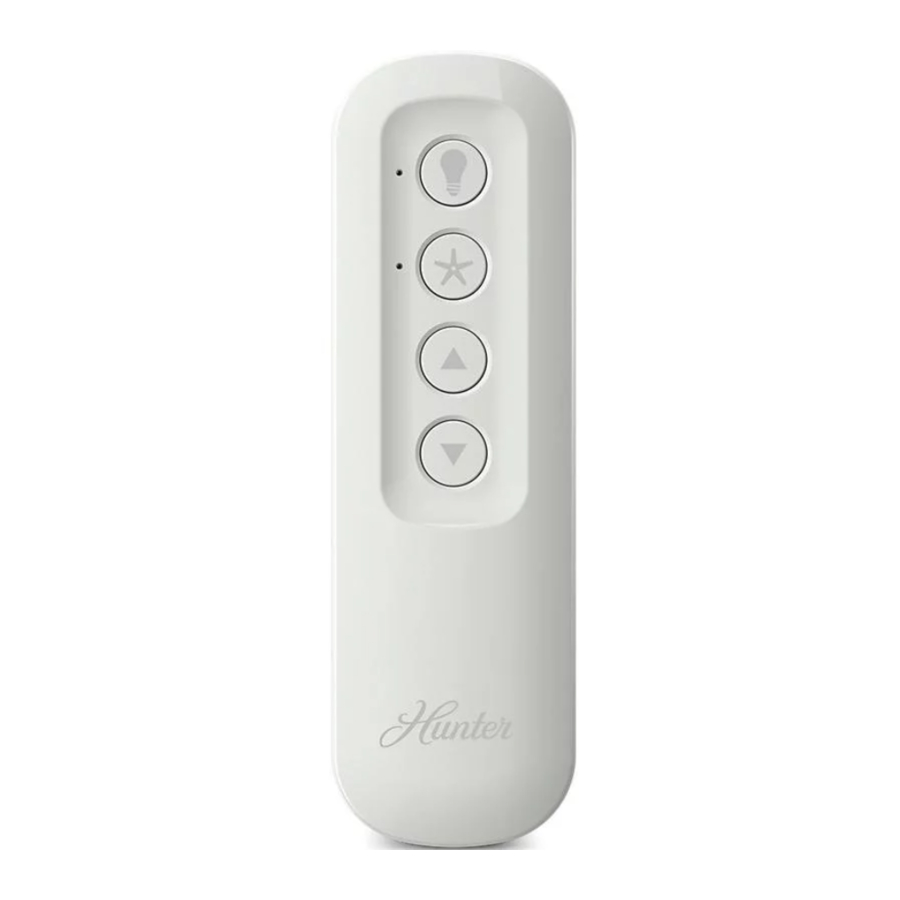

Hunter 99372, 99392 - Mennyezeti ventilátor távirányító használati útmutató

Telepítés

1. Az áram kikapcsolása
   A telepítés előtt a húzóláncokkal állítsa a ventilátor sebességét HIGH (magas) állásba, a világítást pedig ON (be) állásba. A telepítés megkezdése előtt győződjön meg arról, hogy az áramellátás ki van kapcsolva a csatlakozódoboznál és a fali kapcsoló helyén.


   A lehetséges áramütés elkerülése érdekében a ventilátor felszerelése előtt kapcsolja ki az áramot a fali kapcsoló helyéhez tartozó csatlakozódobozhoz tartozó megszakítók kikapcsolásával.

2. A burkolat eltávolítása
   Távolítsa el a burkolatot. Ha nem biztos abban, hogyan kell eltávolítani, nézze meg a ventilátor használati útmutatóját. Ha a vezetékek láthatóak, hasznos lehet feljegyezni a meglévő vezetékcsatlakozásokat, vagy készíteni egy digitális fényképet referenciaként. Távolítsa el a vezetékcsatlakozókat, amelyek a vezetékeket a csatlakozódobozból a ventilátorhoz kötik, a földelő vezetékeket pedig hagyja csatlakoztatva.

3. A vevőegység telepítése
   Válassza ki azt a függesztési rendszert, amely a leginkább hasonlít a ventilátor által használt rendszerhez, és telepítse a vevőegységet és a vezetéket az utasításoknak megfelelően.
   Telepítési problémák merülhetnek fel, ha a ventilátor ferde mennyezetre van felszerelve. Segítségért hívja az 1-888-830-1326 telefonszámot.

   Megjegyzés: Egyes ventilátoroknál jelentős többlet vezeték lehet. A könnyebb burkolattelepítés érdekében vágja le a felesleges vezetéket, és hagyjon legalább 8 hüvelyket. Csupaszítsa le újra a ventilátor vezetékeit 1/2"-re. Helyezze a megmaradt felesleges vezetéket a mennyezeti elektromos dobozba. A konzolnak és a ventilátornak megfelelően földelve kell maradnia.
   Példák a vevőegység csatlakozásaira


4. A földelő vezetékek csatlakoztatása
   Egy narancssárga vezetékcsatlakozó segítségével csatlakoztassa a mennyezetről, a függesztőrúdról és a függesztőkonzolról érkező 3 földelő vezetéket (zöld, zöld/sárga csík vagy csupasz réz).

   Minden vezetékezésnek meg kell felelnie a nemzeti és helyi elektromos előírásoknak, az ANSI/NFPA 70 szabványnak. Ha nem ismeri a vezetékezést, vagy kétségei vannak, forduljon szakképzett villanyszerelőhöz.

5. A vevőegység bekötése a ventilátorhoz (folytatás)
   A narancssárga vezetékcsatlakozók segítségével csatlakoztassa a vevőegység kék vezetékét a ventilátor kék vezetékéhez (vagy esetleg fekete, fehér csíkos vezetékéhez). Csatlakoztassa a vevőegység sárga vezetékét a ventilátor fekete vezetékéhez.

6. A vevőegység és a ventilátor bekötése a mennyezethez
   A narancssárga vezetékcsatlakozók segítségével csatlakoztassa a mennyezetről érkező fekete vezetéket (földelés nélküli) a vevőegység fekete vezetékéhez. Csatlakoztassa a mennyezetről érkező fehér vezetéket (földelt) a vevőegység fehér vezetékéhez és a ventilátor fehér vezetékéhez is.
   MIUTÁN MINDEN VEZETÉK CSATLAKOZIK és vezetékcsatlakozókkal rögzítve van, szerelje vissza a burkolatot.
   Fordítsa felfelé a toldásokat, és óvatosan nyomja vissza őket a függesztőkonzolon keresztül a csatlakozódobozba. Válassza szét a vezetékeket úgy, hogy a földelt vezetékek a csatlakozódoboz egyik oldalán, a földelés nélküli vezetékek pedig a csatlakozódoboz másik oldalán legyenek.
7. Az elem behelyezése
   Az elemtartó rekesz eléréséhez távolítsa el a kis Phillips-fejű csavart, amely az elemtartó ajtaját a távirányítóhoz rögzíti. Szükség esetén cserélje ki a használt elemet egy CR2032 elemre. Az elemet a pozitív (+) oldallal felfelé kell behelyezni.

8.
   Az áram bekapcsolása

9. A vezérlés használatával kapcsolatos információkért tekintse meg a mellékelt távirányító funkciókártyáját!

A távirányító adója már párosítva van a vevőegységgel, és használatra kész.
Megjegyzés: Ha párosítania kell a távirányítót, távolítsa el az elemtartó ajtaját. Kapcsolja ki, majd vissza a ventilátor áramellátását a fali kapcsolóval (vagy szükség esetén a megszakítóval). Három percen belül nyomja meg a távirányítón lévő párosító gombot.
A hibás működés elkerülése érdekében a párosítás során kérjük, kapcsolja ki az összes többi mennyezeti ventilátor áramellátását a hatótávolságon belül.

Hibaelhárítás

A ventilátor távirányítója rendszertelenül működik

• Győződjön meg arról, hogy az elem megfelelően van behelyezve.
• Helyezzen be egy új elemet.

Több távirányítóval kapcsolatos problémák

• Ha több távirányítója vagy több távirányítóval vezérelt ventilátora van ugyanarra a megszakítóra telepítve, és interferenciát vagy hibás működést tapasztal a távirányítóknál, kérjük, látogasson el a www.HunterFan.com/FAQs oldalra, és kattintson a "Hogyan telepítsek megfelelően több távirányítóval vezérelt ventilátort?" linkre, ahol információt talál a probléma megoldásához.

A tartó telepítése

Vegye ki a tartót a tartókonzolból.

Két lehetősége van a mellékelt távirányító tartójának a falra szerelésére. Válassza ki az Ön számára legmegfelelőbb módszert.

1. lehetőség
Csavarok használatával
Válassza ki a tartó telepítési helyét.
Ha gipszkartonba szereli, fúrjon két 9/64 széles lyukat a tartókonzol segítségével. Óvatosan kalapálja be a mellékelt gipszkarton horgonyokat az előre fúrt lyukakba.
Szerelje fel a tartókonzolt a falra a mellékelt csavarokkal.

2. lehetőség
Ragasztócsík használatával
Ragasztócsíkot ragassza a tartókonzol hátuljára a ragasztócsíkon található utasításoknak megfelelően.
Nyomja a tartókonzolt a falhoz, és tartsa erősen 30 másodpercig.

Csúsztassa a tartót a felszerelt konzolra.
