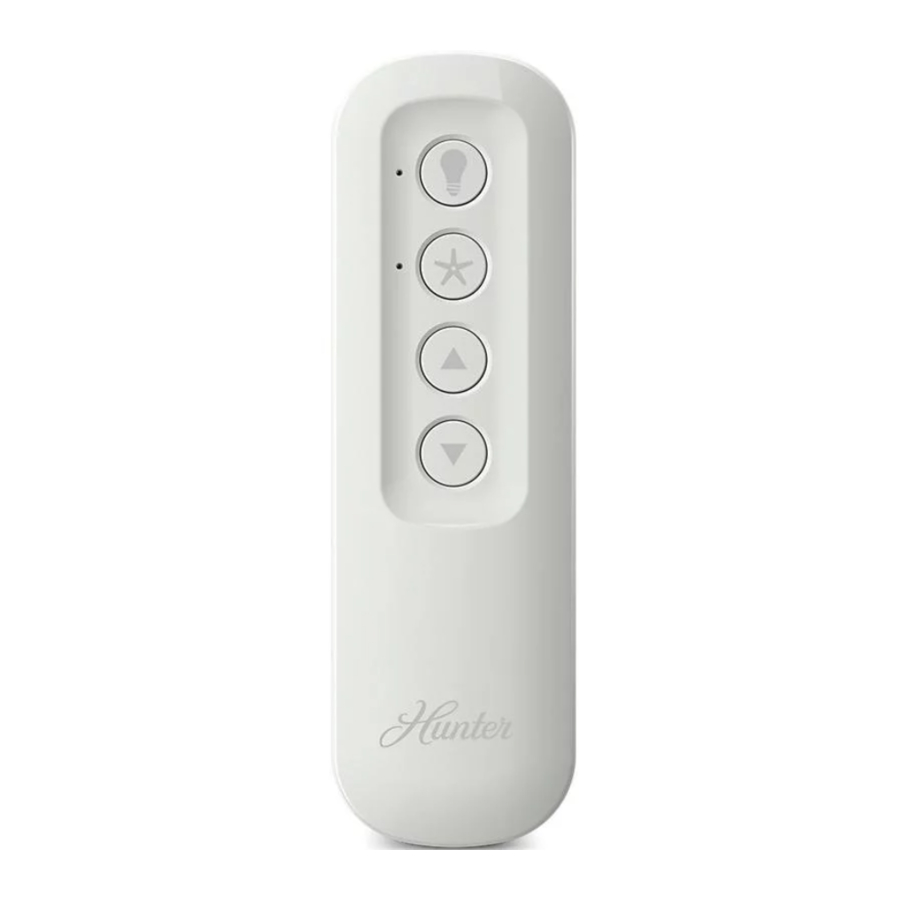

Hunter 99372, 99392 - Instrukcja obsługi pilota do wentylatora sufitowego

Instalacja

1. Wyłączenie zasilania
   Przed instalacją ustaw za pomocą łańcuszków prędkość wentylatora na HIGH (wysoka), a światło na ON (włączone). Upewnij się, że zasilanie jest WYŁĄCZONE w puszce elektrycznej i w miejscu włącznika ściennego przed przystąpieniem do instalacji.


   Aby uniknąć porażenia prądem, przed instalacją wentylatora odłącz zasilanie, wyłączając wyłączniki automatyczne w puszce elektrycznej powiązanej z miejscem włącznika ściennego.

2. Zdejmowanie osłony
   Zdejmij osłonę. Jeśli nie wiesz, jak ją zdjąć, zapoznaj się z instrukcją obsługi wentylatora. Po odsłonięciu przewodów pomocne może być zanotowanie istniejących połączeń przewodów lub zrobienie zdjęcia cyfrowego w celach referencyjnych. Zdejmij złączki przewodów łączące przewody z puszki elektrycznej z wentylatorem, pozostawiając podłączone przewody uziemiające.

3. Instalacja odbiornika

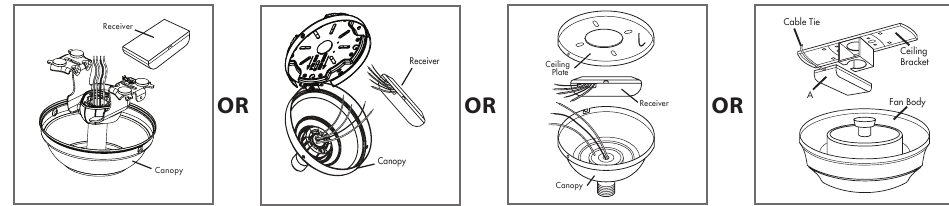

   Wybierz system zawieszenia, który najbardziej przypomina ten używany przez Twój wentylator, i zainstaluj odbiornik oraz przewody zgodnie z instrukcjami.
   Możesz mieć problemy z instalacją, jeśli wentylator jest zainstalowany na skośnym suficie. Aby uzyskać pomoc, zadzwoń pod numer 1-888-830-1326.

   Uwaga: Niektóre wentylatory mogą mieć znaczny nadmiar przewodu doprowadzającego. Aby ułatwić instalację osłony, odetnij nadmiar przewodu, pozostawiając minimum 8" (20,32 cm). Ponownie zdejmij izolację z przewodów wentylatora na długości 1/2" (1,27 cm). Umieść pozostały nadmiar przewodu w puszce elektrycznej sufitu. Uchwyt i wentylator muszą pozostać prawidłowo uziemione.

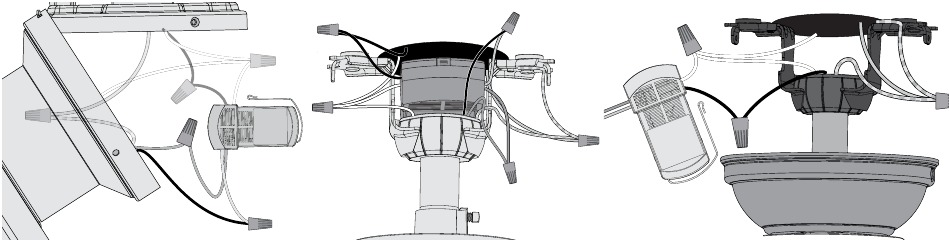

   Przykłady połączeń odbiornika

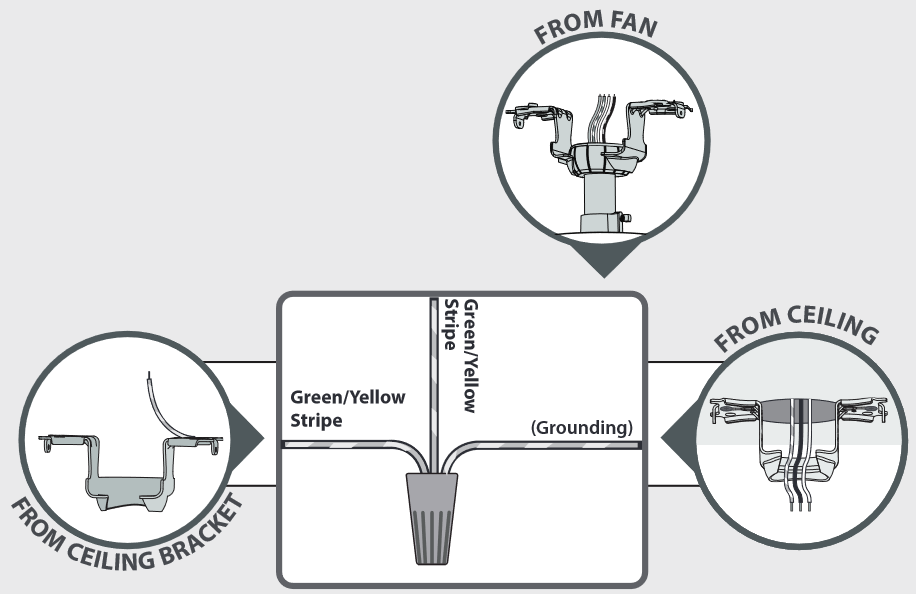

4. Podłączanie przewodów uziemiających
   Za pomocą pomarańczowej złączki połącz 3 przewody uziemiające (zielony, zielono-żółty pasek lub goła miedź) wychodzące z sufitu, rury przedłużającej i wspornika zawieszenia.

   Całe okablowanie musi być zgodne z krajowymi i lokalnymi przepisami elektrycznymi ANSI/NFPA 70. Jeśli nie znasz się na okablowaniu lub masz wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem.

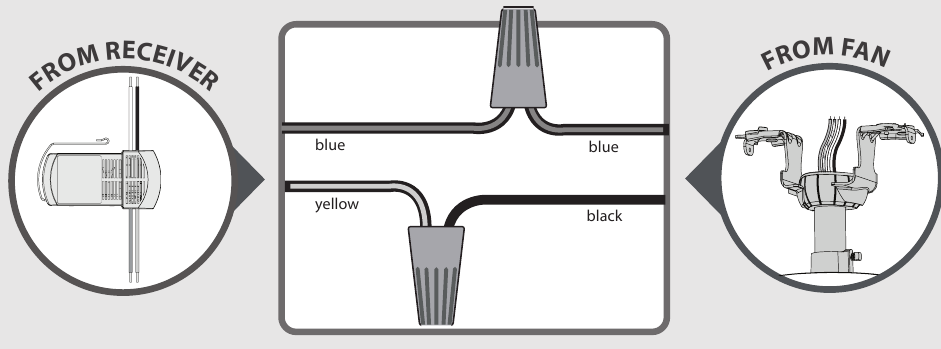

5. Podłączanie odbiornika do wentylatora (ciąg dalszy)
   Za pomocą pomarańczowych złączek połącz niebieski przewód z odbiornika z niebieskim przewodem (lub ewentualnie czarnym przewodem z białym paskiem) z wentylatora. Połącz żółty przewód z odbiornika z czarnym przewodem z wentylatora.

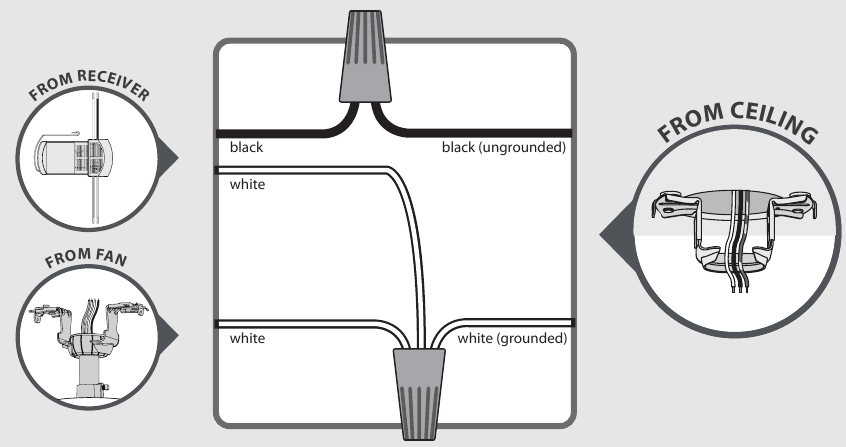

6. Podłączanie odbiornika i wentylatora do sufitu
   Za pomocą pomarańczowych złączek połącz czarny przewód (nieuziemiony) z sufitu z czarnym przewodem z odbiornika. Połącz biały przewód (uziemiony) z sufitu zarówno z białym przewodem z odbiornika, jak i z białym przewodem z wentylatora.
   PO PODŁĄCZENIU WSZYSTKICH PRZEWODÓW i zabezpieczeniu ich złączkami, ponownie zainstaluj osłonę.
   Skieruj złącza do góry i ostrożnie wepchnij je z powrotem przez wspornik wieszaka do puszki elektrycznej. Rozsuń przewody, umieszczając przewody uziemiające po jednej stronie puszki elektrycznej, a przewody nieuziemione po drugiej stronie puszki elektrycznej.
7. Instalacja baterii
   Aby uzyskać dostęp do komory baterii, wykręć małą śrubę krzyżakową, która mocuje pokrywę baterii do pilota. W razie potrzeby wymień zużytą baterię na baterię CR2032. Baterię należy zainstalować biegunem dodatnim (+) do góry.

8.
   Włączanie zasilania

9. Zapoznaj się z dołączoną kartą funkcji pilota, aby uzyskać informacje o sposobie korzystania z pilota!

Nadajnik zdalnego sterowania jest już sparowany z odbiornikiem i gotowy do użycia.
Uwaga: Jeśli musisz sparować pilota, zdejmij pokrywę baterii. Wyłącz i włącz zasilanie wentylatora za pomocą włącznika ściennego (lub w razie potrzeby wyłącznika automatycznego). W ciągu trzech minut naciśnij przycisk parowania na pilocie.
Aby zapobiec nieprawidłowemu działaniu, odłącz zasilanie wszystkich innych wentylatorów sufitowych w zasięgu podczas parowania.

Rozwiązywanie problemów

Niestabilne działanie pilota wentylatora

• Upewnij się, że bateria jest prawidłowo zainstalowana.
• Włóż nową baterię.

Problemy z wieloma pilotami

• Jeśli masz wiele pilotów lub wiele wentylatorów sterowanych pilotem zainstalowanych na tym samym wyłączniku automatycznym i doświadczasz zakłóceń lub nieprawidłowego działania pilotów, przejdź do www.HunterFan.com/FAQs i kliknij "How do I properly install multiple remote-controlled fans?" (Jak prawidłowo zainstalować wiele wentylatorów sterowanych pilotem?), aby uzyskać informacje o tym, jak rozwiązać ten problem.

Instalacja uchwytu

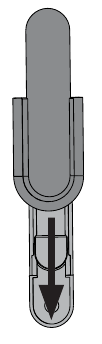

Wyjmij uchwyt z uchwytu kołyski.

Masz dwie opcje instalacji dołączonego uchwytu pilota na ścianie. Wybierz ścieżkę, która jest dla Ciebie najlepsza.

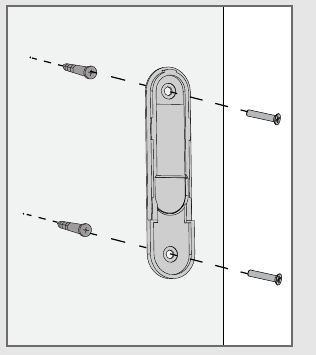

Opcja 1
Użycie śrub
Wybierz miejsce instalacji uchwytu.
Jeśli instalujesz w płycie gipsowo-kartonowej, wywierć dwa otwory o szerokości 9/64 cala (3,57 mm), używając uchwytu kołyski jako prowadnicy. Delikatnie wbij dołączone kotwy do płyt gipsowo-kartonowych w wywiercone otwory.
Zamontuj uchwyt kołyski do ściany za pomocą dołączonych śrub.

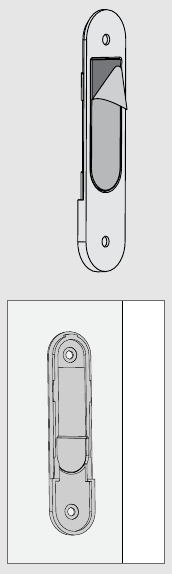

Opcja 2
Użycie paska samoprzylepnego
Nałóż naklejkę samoprzylepną na tylną stronę uchwytu kołyski zgodnie z instrukcjami na naklejce samoprzylepnej.
Dociśnij uchwyt kołyski do ściany i mocno przytrzymaj przez 30 sekund.

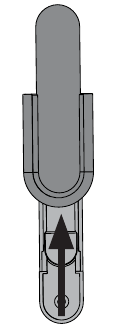

Wsuń uchwyt na zamontowany wspornik.
