TP-Link TS15 - Stručný návod k použití chytrého Wi-Fi vypínače

*Obrázky se mohou lišit od vašeho skutečného produktu.

Zapojte svůj vypínač

1. Vypněte jistič. Poté odstraňte starou krycí desku nástěnného vypínače a označte vodiče.

   Uzemnění: Obvykle zelené nebo měděné.
   Nulový vodič: Obvykle bílý, není připojen k běžnému vypínači.
   Fázový/Zátěžový vodič: Obvykle černý a připojený k běžnému vypínači.
   Poznámka: Pokud si nejste jisti, poraďte se s kvalifikovaným elektrikářem.
2. Odpojte vodiče od starého vypínače.
3. Připojte vodiče k chytrému vypínači, jak je znázorněno níže.

   Poznámka: Není třeba rozlišovat mezi Fázovým a Zátěžovým vodičem.
4. Srovnejte vypínač s montážními otvory. Zajistěte jej šrouby.

5. Připevněte krycí desku a zapněte jistič. Poté je zapojení dokončeno.


Nastavte svůj vypínač

KROK 1 STAŽENÍ APLIKACE

Získejte aplikaci Tapo z App Store nebo Google Play.

NEBO

KROK 2 NASTAVENÍ

Klepněte na tlačítko v aplikaci. Vyberte Switches (Vypínače) a poté váš model. Postupujte podle podrobných pokynů v aplikaci pro nastavení chytrého vypínače.

Nastavení pomocí Matter

Toto je zařízení s certifikací Matter. Můžete jej integrovat do libovolného ekosystému Matter, který preferujete pro snadné ovládání.

Jak nastavit

Je vyžadován controller (ovladač) podporující Matter a smart home app (aplikace pro chytrou domácnost) stejného ekosystému.

1. Zapněte Bluetooth na svém telefonu.
2. Otevřete vybranou aplikaci pro chytrou domácnost a zadejte poskytnutý číselný instalační kód na vašem zařízení nebo naskenujte QR kód Matter na poskytnutém štítku.
3. Postupujte podle pokynů v aplikaci pro dokončení nastavení.

Poznámka: Procesy nastavení se mohou mezi ekosystémy lišit.

Nepodařilo se nastavit?

1. Zkuste připojit svůj telefon ke stabilní Wi-Fi síti 2.4 GHz s přístupem k internetu namísto sítě 5 GHz.
2. Jedním stisknutím tlačítka Restart restartujte zařízení.
3. Podrobné pokyny naleznete v častých dotazech: https://www.tp-link.com/support/faq/3520/

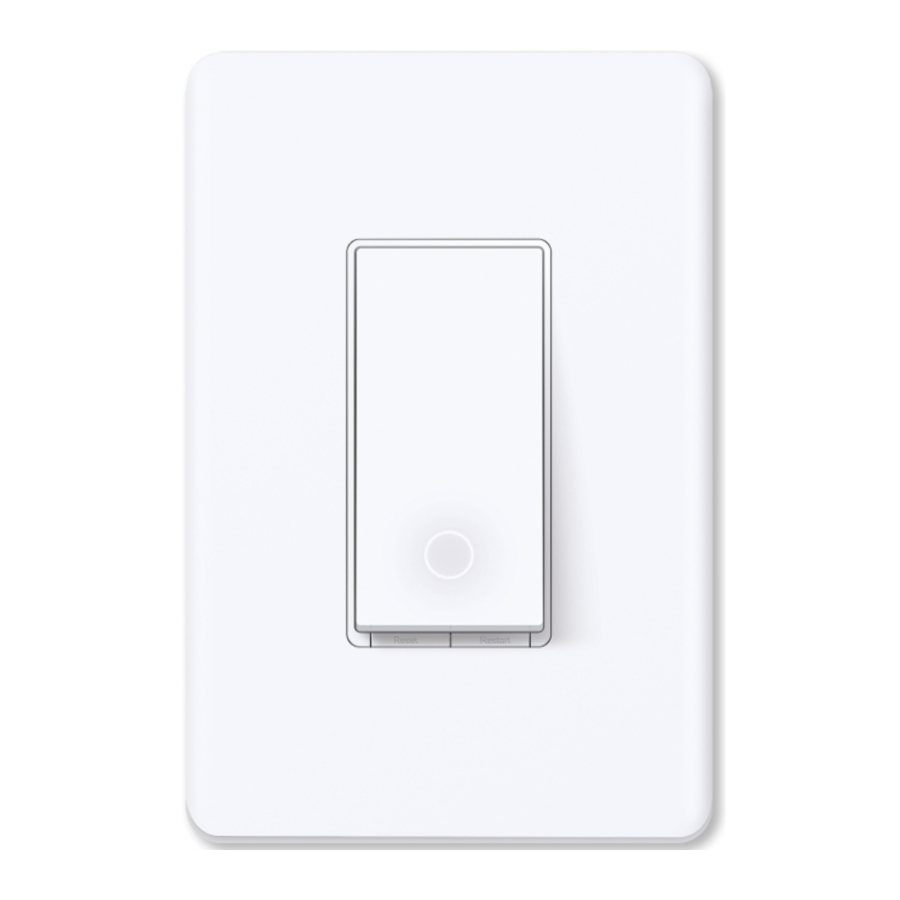

Vzhled

Vysvětlení tlačítek

Stav LED

Specifikace

Hodnocení: 100-120 V~ 50/60 Hz

Zatížení: 15 A pro všeobecné použití, 600 W žárovky, 120 W Max stropní ventilátor, 1/6 HP motor.

Provozní teplota: 0~40 ℃

Způsob montáže: Samostatná montáž (pouze ve svislé poloze);

Provozní ovládání, akce typu 1.C

Stupeň znečištění 2, Jmenovité impulzní napětí 2500 V, Softwarová třída A, NEMA typ 1

Vysoké napětí - Před prováděním servisu odpojte napájení

Bezpečnostní upozornění

Před instalací, servisem nebo demontáží vypínače si přečtěte a dodržujte všechna bezpečnostní opatření, včetně následujících:

•
  Nebezpečí úrazu elektrickým proudem – K odpojení zařízení od napájení před prováděním servisu může být zapotřebí více než jeden odpojovací vypínač. Vhodný je jistič, který současně odpojí fázový a nulový vodič. Před demontáží nebo instalací jakéhokoli vypínače se ujistěte, že je napájení vypnuto na jističi. Použijte bezkontaktní zkoušečku napětí, abyste se ujistili, že je napájení vypnuto.
• Chytrý vypínač musí být instalován a používán v souladu s National Electric Code (NEC) nebo místními elektrotechnickými předpisy. Pokud tyto předpisy a požadavky neznáte nebo se necítíte dobře při provádění instalace, poraďte se s kvalifikovaným elektrikářem.
• Neinstalujte chytrý vypínač s mokrýma rukama nebo když stojíte na mokrém nebo vlhkém povrchu.
• Instalujte pouze do vhodné UL Listed zásuvkové krabice (vhodné rozměry: V > 2.95 in./75 mm, Š > 1.81 in./46 mm, H > 2 in./51 mm).

Podpora

Pro technickou podporu, uživatelskou příručku a další informace navštivte https://www.tapo.com/support.
