*Kuvat voivat poiketa todellisesta tuotteestasi.

Kytke kytkin

Katkaise virta katkaisijasta. Irrota sitten vanha seinäkytkimen suojalevy ja merkitse johdot.

Maadoitus: Yleensä vihreä tai kuparinen.
Nolla: Yleensä valkoinen, ei kytketty tavalliseen kytkimeen.
Linja/Kuorma: Yleensä musta ja kytketty tavalliseen kytkimeen.
Huomautus: Jos olet epävarma, ota yhteyttä pätevään sähköasentajaan.
Irrota johdot vanhasta kytkimestä.
Kytke johdot älykkääseen kytkimeen alla olevan kuvan mukaisesti.

Huomautus: Linja- ja kuormajohtoja ei tarvitse erottaa toisistaan.
Kohdista kytkin asennusreikiin. Kiinnitä se ruuveilla.
Kiinnitä seinälevy ja kytke virta katkaisijasta. Sitten johdotus on valmis.

Kytkimen määrittäminen

VAIHE 1 LATAA SOVELLUS

Hanki Tapo-sovellus App Storesta tai Google Playsta.

TAI

VAIHE 2 MÄÄRITÄ

Napauta -painiketta sovelluksessa. Valitse Switches (Kytkimet) ja sitten mallisi. Määritä älykäs kytkin noudattamalla sovelluksen vaiheittaisia ohjeita.

Määritä Matterin avulla

Tämä on Matter-sertifioitu laite. Voit integroida sen mihin tahansa haluamaasi Matter-ekosysteemiin helpon hallinnan takaamiseksi.

Määrittäminen

Tarvitaan Matteria tukeva ohjain ja saman ekosysteemin älykotisovellus.

Ota Bluetooth käyttöön puhelimessasi.
Avaa valitsemasi älykotisovellus ja anna laitteessa oleva numeerinen asennuskoodi tai skannaa mukana toimitetussa etiketissä oleva Matter QR-koodi.
Viimeistele asennus noudattamalla sovelluksen ohjeita.

Huomautus: Asennusprosessit voivat vaihdella ekosysteemien välillä.

Asennus epäonnistui?

Yritä yhdistää puhelimesi vakaaseen 2,4 GHz:n Wi-Fi-verkkoon, jolla on Internet-yhteys, 5 GHz:n verkon sijaan.
Käynnistä laite uudelleen painamalla kerran Restart-painiketta.
Katso yksityiskohtaiset ohjeet UKK-osiosta: https://www.tp-link.com/support/faq/3520/

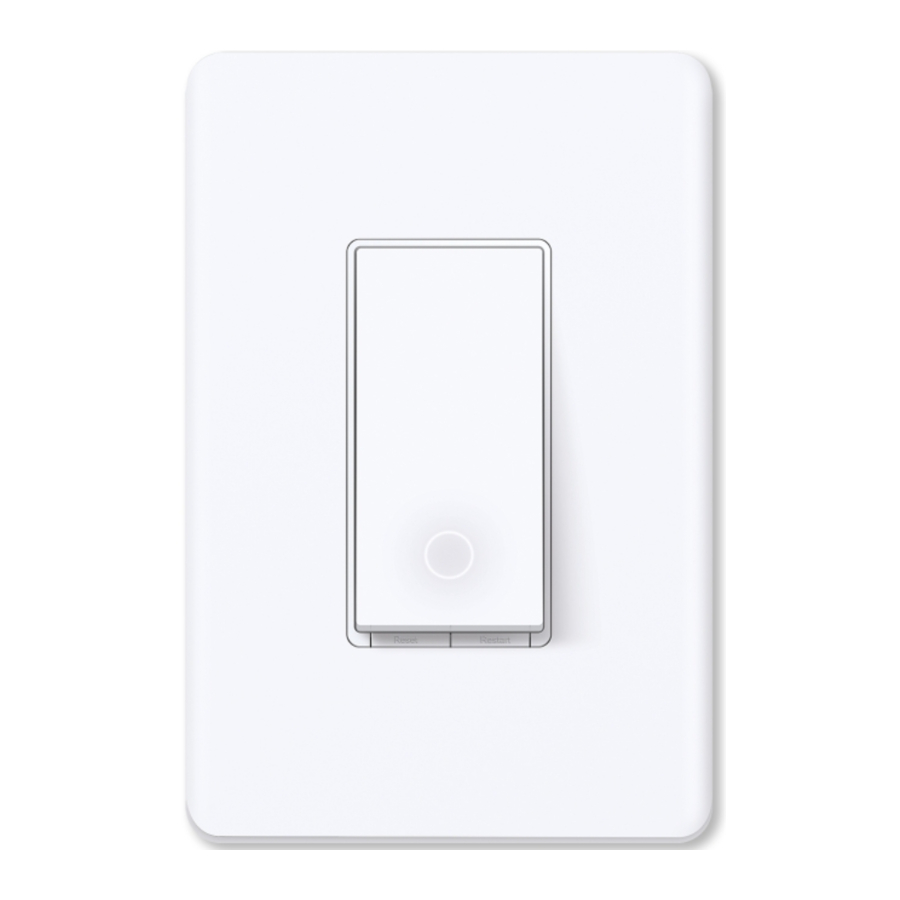

Ulkoasu

Painikkeiden selitykset

Reset

Nollaa Wi-Fi pitämällä painettuna noin 5 s samalla kun muut asetukset säilytetään.

Palauta kytkimen tehdasasetukset pitämällä painettuna noin 10 s.

Restart

Käynnistä kytkin uudelleen painamalla tätä painiketta.

LED-tila

Tasainen oranssi	Käynnistyy; yhteys katkaistu pilveen.
Vilkkuva oranssi ja vihreä	Valmis asennukseen.
Vilkkuva vihreä	Yhdistetään Wi-Fi-verkkoon.
Pysyy vihreänä 30 s	Yhdistetty Wi-Fi-verkkoon.
Tasainen punainen	Yhteys katkaistu Wi-Fi-verkosta.
Vilkkuva oranssi	Laite nollataan.
Valkoinen	Valaisin on pois päältä.
Vilkkuu vihreänä hitaasti	Laiteohjelmistoa päivitetään.

Tekniset tiedot

Luokitus: 100–120 V~ 50/60 Hz

Kuorma: 15 A yleiskäyttöön, 600 W hehkulamppu, 120 W enintään kattotuuletin, 1/6 HP moottori.

Käyttölämpötila: 0–40 ℃

Mukana toimitettava asennustapa: Erillisasennus (vain pystysuora asento);

Käyttöohjaus, tyyppi 1.C -toiminto

Saastumisaste 2, nimellisimplusssijännite 2 500 V ohjelmistoluokka A, NEMA-tyyppi 1

Korkea jännite – katkaise virransyöttö ennen huoltoa

Turvallisuusohje

Ennen kytkimen asentamista, huoltamista tai irrottamista, lue ja noudata kaikkia turvallisuusohjeita, mukaan lukien seuraavat:

Sähköiskun vaara – Laitteen jännitteettömäksi tekemiseen ennen huoltoa voidaan tarvita useampi kuin yksi katkaisukytkin. Katkaisija, joka katkaisee linja- ja nollajohdon samanaikaisesti, on sopiva. Varmista, että virta on katkaistu katkaisijasta, ennen kuin irrotat tai asennat kytkimen. Varmista kosketuksettomalla jännitetesterillä, että virta on katkaistu.
Älykäs kytkin on asennettava ja sitä on käytettävä National Electric Code (NEC) -standardin tai paikallisen sähkömääräyksen mukaisesti. Jos et ole perehtynyt näihin koodeihin ja vaatimuksiin tai olet epämukava suorittaessasi asennusta, ota yhteyttä pätevään sähköasentajaan.
Älä asenna älykästä kytkintä märin käsin tai seisoessasi märillä tai kosteilla pinnoilla.
Asenna vain sopivaan UL-luettelossa olevaan pistorasiaan (sopivat mitat: K > 2,95 tuumaa/75 mm, L > 1,81 tuumaa/46 mm, S > 2 tuumaa/51 mm).
