TP-Link TS15 - Stručná príručka k inteligentnému Wi-Fi vypínaču

*Obrázky sa môžu líšiť od vášho skutočného produktu.

Zapojenie vypínača

1. Vypnite istič. Potom odstráňte starú kryciu dosku nástenného vypínača a označte vodiče.

   Uzemnenie: Zvyčajne zelené alebo medené.
   Nulový vodič: Zvyčajne biely, nie je pripojený k bežnému vypínaču.
   Fáza/Záťaž: Zvyčajne čierny a pripojený k bežnému vypínaču.
   Poznámka: Ak si nie ste istí, poraďte sa s kvalifikovaným elektrikárom.
2. Odpojte vodiče od starého vypínača.
3. Pripojte vodiče k inteligentnému vypínaču podľa obrázka nižšie.

   Poznámka: Nie je potrebné rozlišovať medzi vodičmi Fáza a Záťaž.
4. Zarovnajte vypínač s montážnymi otvormi. Zaistite ho skrutkami.

5. Pripevnite kryciu dosku a zapnite istič. Potom je zapojenie dokončené.


Nastavenie vypínača

KROK 1 STIAHNUTIE APLIKÁCIE

Získajte aplikáciu Tapo z App Store alebo Google Play.

ALEBO

KROK 2 NASTAVENIE

Ťuknite na tlačidlo v aplikácii. Vyberte Switches (Vypínače) a potom váš model. Postupujte podľa podrobných pokynov v aplikácii na nastavenie inteligentného vypínača.

Nastavenie pomocou Matter

Toto je zariadenie s certifikáciou Matter. Môžete ho integrovať do ľubovoľného ekosystému Matter, ktorý preferujete, pre jednoduché ovládanie.

Ako nastaviť

Je potrebný ovládač podporujúci Matter a aplikácia pre inteligentnú domácnosť rovnakého ekosystému.

1. Zapnite Bluetooth na svojom telefóne.
2. Otvorte vybranú aplikáciu pre inteligentnú domácnosť a zadajte poskytnutý číselný nastavovací kód na svojom zariadení alebo naskenujte QR kód Matter na poskytnutom štítku.
3. Postupujte podľa pokynov v aplikácii na dokončenie nastavenia.

Poznámka: Procesy nastavenia sa môžu medzi ekosystémami líšiť.

Nepodarilo sa nastaviť?

1. Skúste pripojiť telefón k stabilnej sieti Wi-Fi 2,4 GHz s prístupom na internet namiesto siete 5 GHz.
2. Raz stlačte tlačidlo Restart (Reštart) na reštartovanie zariadenia.
3. Podrobné pokyny nájdete v časti FAQ: https://www.tp-link.com/support/faq/3520/

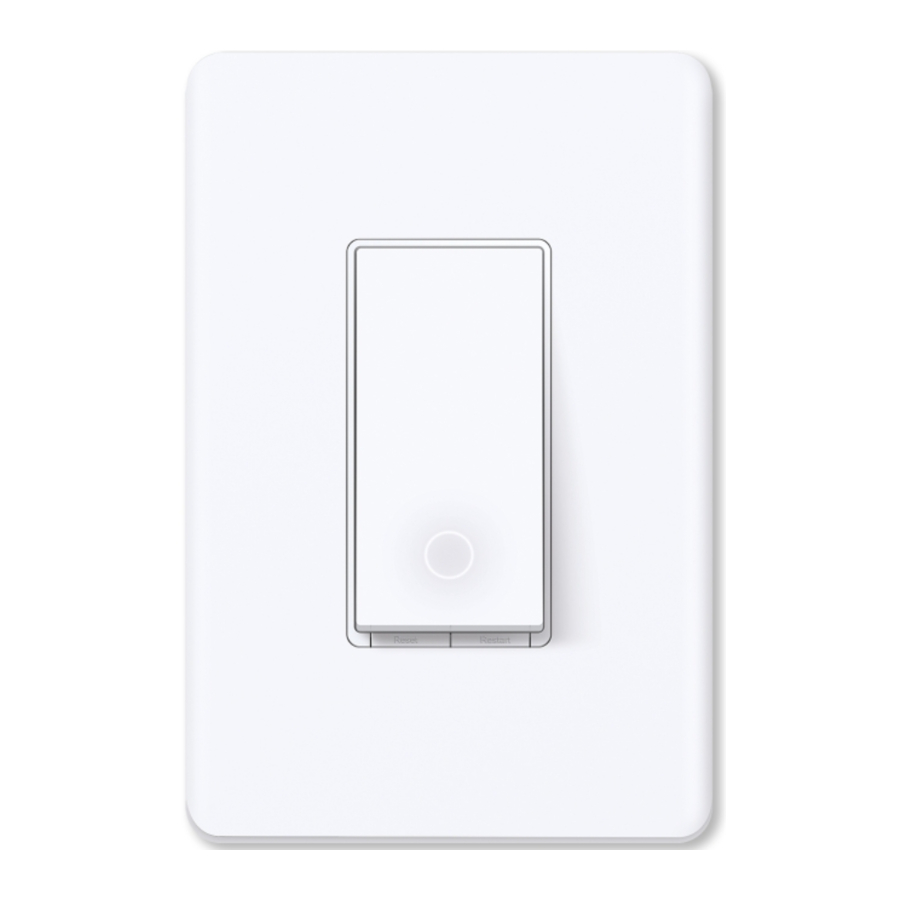

Vzhľad

Vysvetlivky k tlačidlám

Stav LED

Špecifikácie

Hodnotenie: 100-120 V~ 50/60 Hz

Záťaž: 15 A všeobecné použitie, 600 W žiarovky, 120 W max stropný ventilátor, 1/6 HP motor.

Prevádzková teplota: 0~40 ℃

Spôsob montáže: Samostatne namontované (iba vertikálna poloha);

Prevádzkové ovládanie, akcia typu 1.C

Stupeň znečistenia 2, Menovité impulzné napätie 2500 V, Softvérová trieda A, NEMA typ 1

Vysoké napätie - Pred servisom odpojte napájanie

Bezpečnostné upozornenie

Pred inštaláciou, servisom alebo demontážou vypínača si prečítajte a dodržiavajte všetky bezpečnostné opatrenia vrátane nasledujúcich:

•
  Riziko úrazu elektrickým prúdom – Na odpojenie zariadenia pred servisom môže byť potrebný viac ako jeden odpojovací vypínač. Vhodný je istič, ktorý súčasne odpojí vodič fázy a nulový vodič. Pred demontážou alebo inštaláciou akéhokoľvek vypínača sa uistite, že je napájanie vypnuté na ističi. Použite bezkontaktný tester napätia, aby ste sa uistili, že je napájanie vypnuté.
• Inteligentný vypínač musí byť nainštalovaný a používaný v súlade s National Electric Code (NEC) alebo miestnymi elektrotechnickými predpismi. Ak nepoznáte tieto predpisy a požiadavky alebo sa necítite dobre pri vykonávaní inštalácie, poraďte sa s kvalifikovaným elektrikárom.
• Neinštalujte inteligentný vypínač s mokrými rukami alebo keď stojíte na mokrom alebo vlhkom povrchu.
• Inštalujte iba do vhodnej zásuvkovej krabice s označením UL (vhodné rozmery: V > 2,95 palca/75 mm, Š > 1,81 palca/46 mm, H > 2 palce/51 mm).

Podpora

Ak potrebujete technickú podporu, používateľskú príručku a ďalšie informácie, navštívte stránku https://www.tapo.com/support.
