Muse MT-201 BTR/BTB/DG - Manuál ke stereosystému s gramofonem

Obsah

1 PŘEHLED
2 UMÍSTĚNÍ A POPIS OVLÁDACÍCH PRVKŮ
3 NAPÁJENÍ
4 ZAPNUTÍ/VYPNUTÍ JEDNOTKY
5 POSLECH Z GRAMOFONU
6 POUŽÍVÁNÍ REŽIMU AUX IN
7 POSLECH ZE ZAŘÍZENÍ USB
8 FUNKCE BLUETOOTH
9 NAHRÁVÁNÍ Z PHONO, AUX IN DO USB
10 FUNKCE SPLIT
11 POUŽÍVÁNÍ SLUCHÁTEK / EARPHONES
12 POUŽÍVÁNÍ RCA LINE OUT JACK
13 JAK VYMĚNIT STYLUS (JEHLU) GRAMOFONU
14 TIPY PRO LEPŠÍ VÝKON GRAMOFONU
15 SPECIFIKACE
16 Reference
17 Stáhnout návod
18 V jiných jazycích

PŘEHLED

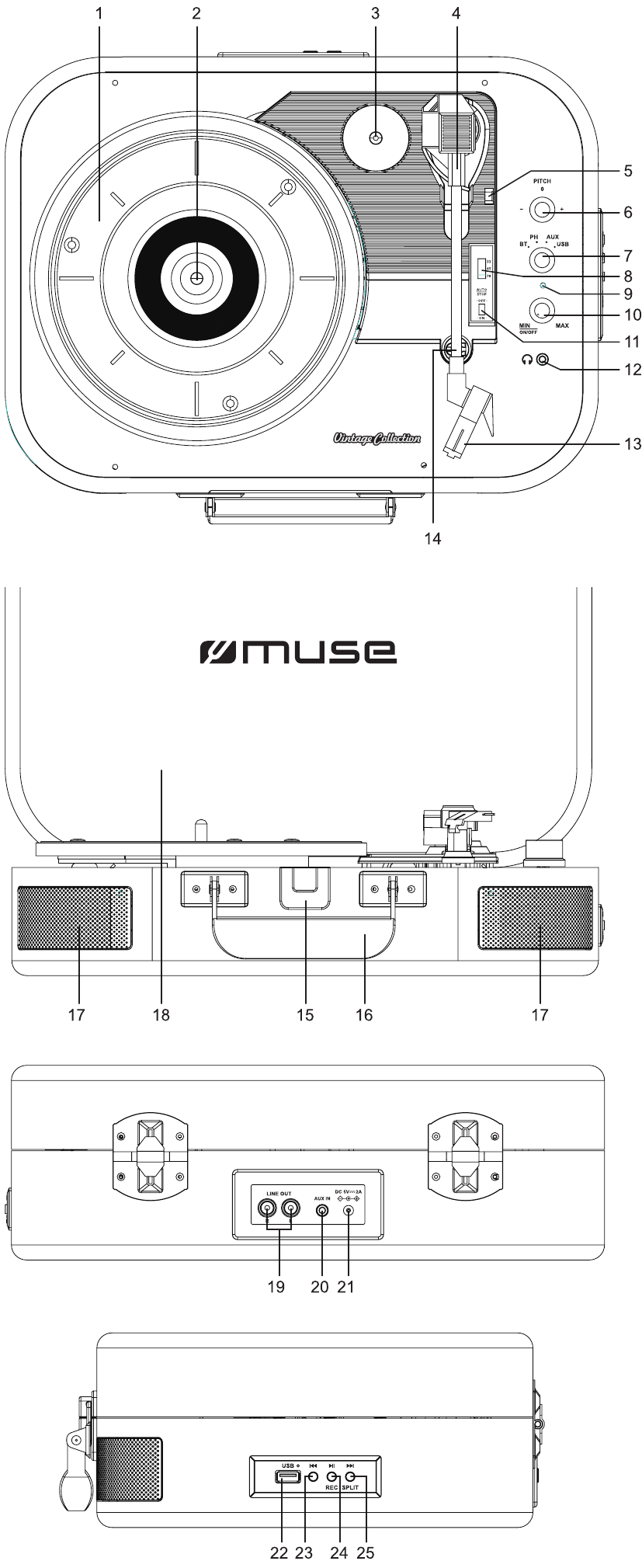

UMÍSTĚNÍ A POPIS OVLÁDACÍCH PRVKŮ

Talíř
Vřeteno
Adaptér pro 45 ot./min
Raménko
Zvedací páčka
Ovladač PITCH (pro nastavení rychlosti talíře)
Tlačítko MODE (pro výběr režimu BLUETOOTH, PHONO, AUX IN, USB)
Volba rychlosti (33/45/78)
Indikátor režimu
Vypínač POWER ON/OFF a ovladač hlasitosti (MIN/MAX)
Přepínač automatického zastavení (ON/OFF)
Konektor pro sluchátka
Přenoska s jehlou
Opěrka raménka
Západka
Rukojeť pro přenášení
Reproduktory
Víko gramofonu
Výstupní konektor externího zařízení
Konektor AUX IN
Konektor DC JACK
Port USB
tlačítko zpět
REC / : Tlačítko RECORD/ PLAY/PAUSE (NAHRÁVÁNÍ/ PŘEHRÁVÁNÍ/PAUZA)
SPLIT/ : Segmentované nahrávání/tlačítko další skladby

NAPÁJENÍ

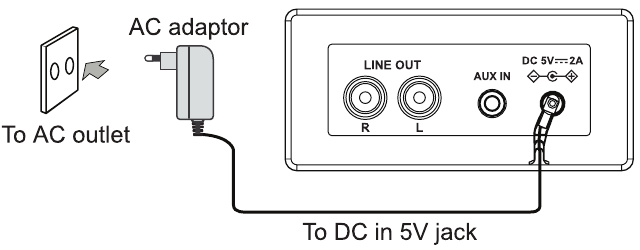

Použití AC adaptéru
AC adaptér:
Vstup 100-240V~50/60Hz 0.4A
Výstup 5V2000mA

Dodávaný AC adaptér je vhodný pro použití v sítích se střídavým napětím 100-240V~AC a měl by být připojen pouze k síťovému zdroji v rámci těchto parametrů.

Pozor

Přiložený AC adaptér je určen výhradně pro použití s tímto zařízením.
Před odpojením AC adaptéru vypněte napájení, abyste předešli poškození zařízení.
V případě, že zařízení nebudete delší dobu používat, odpojte AC adaptér ze zásuvky.
Umístěte jednotku v blízkosti zásuvky a ujistěte se, že je snadno přístupná. Pokud dojde k poruše, okamžitě odpojte jednotku ze zásuvky.
Adaptér umožňuje odpojení jednotky. Během používání musí být snadno přístupný.
Pro úplné vypnutí napájení odpojte adaptér ze zásuvky.
Nikdy nepoužívejte poškozený napájecí adaptér. Umístěte napájecí kabel bezpečně a tak, aby nedošlo k jeho skřípnutí nebo rozdrcení. Pokud je kabel poškozen, kontaktujte servis.

ZAPNUTÍ/VYPNUTÍ JEDNOTKY

Pro zapnutí jednotky otočte vypínač POWER ON/OFF ve směru hodinových ručiček, dokud neuslyšíte "cvaknutí" a nastavte hlasitost (MIN/MAX) na nižší úroveň.
Po skončení používání jednotky otočte vypínač POWER ON/OFF proti směru hodinových ručiček, dokud neuslyšíte "cvaknutí", čímž jednotku vypnete.

POSLECH Z GRAMOFONU

Když je jednotka zapnutá, otočte tlačítko MODE pro výběr režimu phono, kontrolka funkce se rozsvítí červeně.
Sejměte kryt jehly a uvolněte opěrku raménka.
Položte desku na talíř gramofonu a zvolte požadovanou rychlost (33/45/78) podle desky.
POZNÁMKA: Pokud přehráváte singly s 45 ot./min, umístěte adaptér pro 45 ot./min na středové vřeteno.
Zvedněte zvedací páčku pro zvednutí raménka a jemně přesuňte raménko do požadované polohy na desce, stiskněte zvedací páčku dolů, raménko se pomalu spustí na desku a začne přehrávat desku.
Otočte ovladačem PITCH pro nastavení rychlosti talíře.
Nastavte ovladač hlasitosti (MIN/MAX) na požadovanou úroveň.
Pokud je přepínač AUTO STOP ON/OFF zapnutý (ON), deska se po skončení automaticky zastaví (u některých vinylových desek se nezastaví, pokud nedojede až do konce). Pokud je přepínač Auto Stop vypnutý (OFF), deska se po skončení automaticky NEZASTAVÍ.

Neotáčejte ani nezastavujte talíř gramofonu ručně. Pohyb nebo otřesy talíře gramofonu bez zajištění svorky raménka by mohly vést k poškození raménka nebo jehly.

POUŽÍVÁNÍ REŽIMU AUX IN

Připojte svůj pomocný zdroj (např. mp3 přehrávač) ke konektoru AUX IN (3,5 mm) na zadní straně jednotky (kabel není součástí balení).
Když je jednotka zapnutá, otočte tlačítko MODE pro výběr režimu AUX IN, indikátor se rozsvítí modře a červeně. Zvuk automaticky prochází reproduktory vašeho zařízení.
Nastavte hlasitost (MIN/MAX) na požadovanou úroveň.
Odpojte externí zařízení od pomocného vstupu pro zastavení přehrávání.

POSLECH ZE ZAŘÍZENÍ USB

Připojte zařízení USB obsahující soubory MP3 nebo MP3 přehrávač do portu USB.
Když je jednotka zapnutá, otočte tlačítko MODE pro výběr režimu USB, indikátor začne červeně blikat. USB začne automaticky přehrávat. Stiskněte pro pozastavení, indikátor zůstane svítit červeně bez blikání.
Nastavte hlasitost (MIN/MAX) na požadovanou úroveň.
Stiskněte pro přeskočení dopředu na další skladbu nebo opakovaně na několik skladeb. Stiskněte pro návrat na začátek skladby, nebo stiskněte opakovaně pro přeskočení zpět o několik skladeb. Stiskněte a podržte nebo pro rychlé vyhledávání v rámci skladby.
Stiskněte pro pozastavení přehrávání z USB.

Odstranění zařízení USB
Před vyjmutím zařízení USB se ujistěte, že jste zastavili přehrávání a vypnuli jednotku, abyste předešli poškození USB a systému.

Poznámka:

Na trhu je mnoho zařízení USB. Nemůžeme zaručit podporu všech různých modelů. Pokud vaše zařízení není podporováno, zkuste jiné zařízení USB.
Jednotka nemusí podporovat všechny multimediální soubory uložené na USB, protože zahrnují některé speciální postupy přehrávání, které nemusí být kompatibilní s postupem této jednotky.

FUNKCE BLUETOOTH

Slovní známka a loga Bluetooth^® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc. a jakékoli použití těchto známek společností New One S.A.S podléhá licenci. Ostatní ochranné známky a obchodní názvy jsou majetkem příslušných vlastníků.

Párování zařízení Bluetooth

Když je jednotka zapnutá (ON), otočte tlačítko MODE pro výběr režimu Bluetooth. Indikátor začne modře blikat.
Na zařízení Bluetooth povolte Bluetooth a vyberte "MT-201BT" ze seznamu zařízení (Device List). (Podrobné operace naleznete v uživatelské příručce zařízení, které chcete připojit.) Pokud zařízení Bluetooth vyžaduje přístupový kód, použijte "0000". Některá zařízení Bluetooth vás požádají o přijetí připojení. Pokud jsou jednotky správně spárovány, uslyšíte indikační zvuk.

Tip: Pokud chcete připojit reproduktor Bluetooth k jinému zvukovému zařízení Bluetooth, stiskněte a podržte tlačítko pro odpojení zařízení a poté postupujte podle výše uvedených kroků pro vytvoření nového připojení.

U některých zařízení, jako jsou počítače, musíte po spárování vybrat jednotku z nabídky Bluetooth a zvolit "Použít jako zvukové zařízení (stereo)" ("Use as Audio Device (stereo)") nebo podobné.
Párování zůstává nedotčeno, když je jednotka a/nebo vaše zařízení Bluetooth mimo komunikační dosah. Aktivní připojení bude obnoveno, když se vaše zařízení Bluetooth vrátí do dosahu.
Když je jednotka znovu zapnuta, automaticky se pokusí znovu připojit k naposledy spárovanému zařízení Bluetooth.

Používání zařízení Bluetooth

Se spárovanou jednotkou (viz předchozí část) ovládejte své zařízení Bluetooth a jeho zvuk bude slyšet prostřednictvím reproduktorů MT-201BT.
Stiskněte tlačítko pro pozastavení přehrávání. Opětovným stisknutím přehrávání obnovíte.
Vyberte požadovanou skladbu pomocí /.
Nastavte hlasitost (MIN/MAX) na požadovanou úroveň. Hlasitost můžete také upravit na zařízení, se kterým jste spárováni.

NAHRÁVÁNÍ Z PHONO, AUX IN DO USB

Připojte zařízení USB k portu USB (Ujistěte se, že má zařízení USB dostatek místa pro uložení kódování).
Vyberte jeden z vašich oblíbených režimů (PHONO nebo AUX IN) a spusťte přehrávání v daném režimu.
Stiskněte tlačítko REC, dokud indikátor nezačne střídavě modře a červeně blikat, čímž zahájíte nahrávání.
Stiskněte tlačítko REC, dokud indikátor nezačne svítit modře a červeně bez blikání, čímž nahrávání zastavíte.
Chcete-li si poslechnout nahrávku, otočte tlačítko MODE pro výběr režimu USB, indikátor začne červeně blikat, stiskněte / pro nalezení stopy a poslech nahrávky.

FUNKCE SPLIT

Stiskněte tlačítko SPLIT během nahrávání, aktuální záznam bude přerušen a automaticky uložen do souboru. Opětovným stisknutím tlačítka SPLIT se vygeneruje další soubor.

POZNÁMKA: Stiskněte tlačítko pro zastavení nahrávání.

POUŽÍVÁNÍ SLUCHÁTEK / EARPHONES

Maximální výstupní napětí ≤ 150Mv
VAROVÁNÍ OHLEDNĚ HLASITOSTI SLUCHÁTEK
Připojte sluchátka s nízkou hlasitostí a v případě potřeby ji zvyšte. Dlouhodobý poslech přes některá sluchátka při vysoké hlasitosti může vést k poškození sluchu. Když jsou připojena sluchátka, z reproduktoru jednotky nevychází žádný zvuk.

Vyvarujte se poslechu zvuku na úrovních, které mohou být škodlivé pro vaše uši.

Abyste předešli možnému poškození sluchu, neposlouchejte dlouhodobě při vysoké hlasitosti.

POUŽÍVÁNÍ RCA LINE OUT JACK

Připojte jeden konec audio kabelu (kabel není součástí dodávky) do konektoru LINE OUT na jednotce a druhý konec kabelu připojte do konektoru RCA IN nebo AUX IN vašeho dalšího zařízení pro přehrávání zvuku.

Zapněte zařízení pro přehrávání zvuku.
Vyberte jeden z vašich oblíbených režimů (BLUETOOTH, PHONO, AUX IN, USB) a spusťte přehrávání v daném režimu.

JAK VYMĚNIT STYLUS (JEHLU) GRAMOFONU

Odstranění stylusu (jehly) z kazety

Zvedněte raménko. Chcete-li odstranit starou jehlu stylusu, umístěte šroubovák na špičku stylusu a zatlačte dolů, jak je znázorněno ve směru "A".
Odstraňte stylus tahem stylusu dopředu a zatlačením dolů.

Instalace stylusu

Držte špičku stylusu a vložte stylus zatlačením, jak je znázorněno ve směru "B".
Zatlačte stylus nahoru, jak je znázorněno ve směru "C", dokud se stylus nezajistí v koncové poloze.

TIPY PRO LEPŠÍ VÝKON GRAMOFONU

Při otevírání nebo zavírání krytu gramofonu s ním manipulujte opatrně, uchopte jej buď uprostřed nebo na každé straně.
Nedotýkejte se špičky jehly prsty; zabraňte nárazům jehly do talíře gramofonu nebo okraje desky.
Často čistěte špičku jehly - používejte měkký kartáč pouze pohybem "zezadu dopředu".
Pokud musíte použít čisticí kapalinu na jehly, používejte ji velmi střídmě.
Jemně otřete kryt proti prachu a pouzdro gramofonu měkkým hadříkem. K čištění gramofonu a krytu proti prachu používejte pouze malé množství jemného čisticího prostředku.
Nikdy nepoužívejte agresivní chemikálie nebo rozpouštědla na žádnou část gramofonového systému.

NEW ONE S.A.S tímto prohlašuje, že tento MUSE MT-201 BTB/ MT-201 BTR/ MT-201 DG je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/53/EU. Prohlášení o shodě je k dispozici na www.muse-europe.com

SPECIFIKACE

OBECNÉ
Napájení:
AC ADAPTÉR: AC IN 100-240V AC, 50/60Hz
Výstup: DC 5V 2000mA
Výstupní výkon: 2 x 2W RMS

BLUETOOTH
Verze Bluetooth: 4.0
Bluetooth: 2.402-2.48GHz RF
Výstupní výkon: 4dBm
Pracovní vzdálenost: Až 10 metrů měřeno na otevřeném prostoru (stěny a konstrukce mohou ovlivnit dosah zařízení).

Specifikace a vzhled se mohou změnit bez předchozího upozornění.

VÍCE INFORMACÍ

Pro snížení rizika úrazu elektrickým proudem neodstraňujte kryt (nebo zadní stranu). Uvnitř jednotky nejsou žádné uživatelsky opravitelné díly. Veškerý servis svěřte kvalifikovanému personálu.

Blesk se symbolem šipky uvnitř trojúhelníku je varovný signál upozorňující uživatele na "nebezpečné napětí" uvnitř jednotky.

pozor Vykřičník uvnitř trojúhelníku je varovný signál upozorňující uživatele na důležité pokyny doprovázející produkt.

Použití přístroje v mírném podnebí.
Štítek s označením se nachází na zadní straně zařízení.
Ujistěte se, že kolem jednotky je minimální vzdálenost 5 cm pro dostatečné větrání.
Zajistěte, aby ventilační otvory nebyly zakryty předměty, jako jsou noviny, ubrusy, závěsy atd.
Nepokládejte na přístroj zdroje otevřeného ohně, jako jsou zapálené svíčky.
Nevystavujte tento spotřebič kapající nebo stříkající vodě.
Nepokládejte na zařízení předměty naplněné tekutinami, jako jsou sklenice, vázy.
Zástrčka se používá jako odpojovací zařízení a musí být snadno přístupná. Pro úplné odpojení od napájení by měla být zástrčka spotřebiče zcela odpojena. Zásuvka nesmí být zakryta a měla by být snadno přístupná během zamýšleného použití.
Při působení rychlých přechodných a / nebo elektrostatických elektrických jevů může produkt selhat a uživatel musí provést reset napájení zařízení.

Pokud budete v budoucnu potřebovat tento produkt zlikvidovat, vezměte prosím na vědomí, že odpadní elektrické výrobky by neměly být likvidovány s domovním odpadem. Recyklujte, kde existují zařízení. Informace o recyklaci získáte od místního úřadu nebo prodejce. (Směrnice o odpadních elektrických a elektronických zařízeních)
