HANNA HI98331 - Direktes Bodenleitfähigkeits- und Temperaturmessgerät Handbuch

Voruntersuchung

Entnehmen Sie das Messgerät aus dem Verpackungsmaterial und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Versands keine Schäden aufgetreten sind. Sollten sichtbare Schäden erkennbar sein, wenden Sie sich an Ihr lokales Hanna Instruments Büro.

• Jedes Messgerät wird geliefert mit:
• CR2032 Batterie (1 Stk.)
• Aufbewahrungs-/Schutzhülle
• Bedienungsanleitung
• Qualitätszertifikat

Hinweis: Bewahren Sie sämtliches Verpackungsmaterial auf, bis Sie sicher sind, dass das Gerät einwandfrei funktioniert. Alle defekten Artikel müssen in der Originalverpackung mit dem mitgelieferten Zubehör zurückgesandt werden.

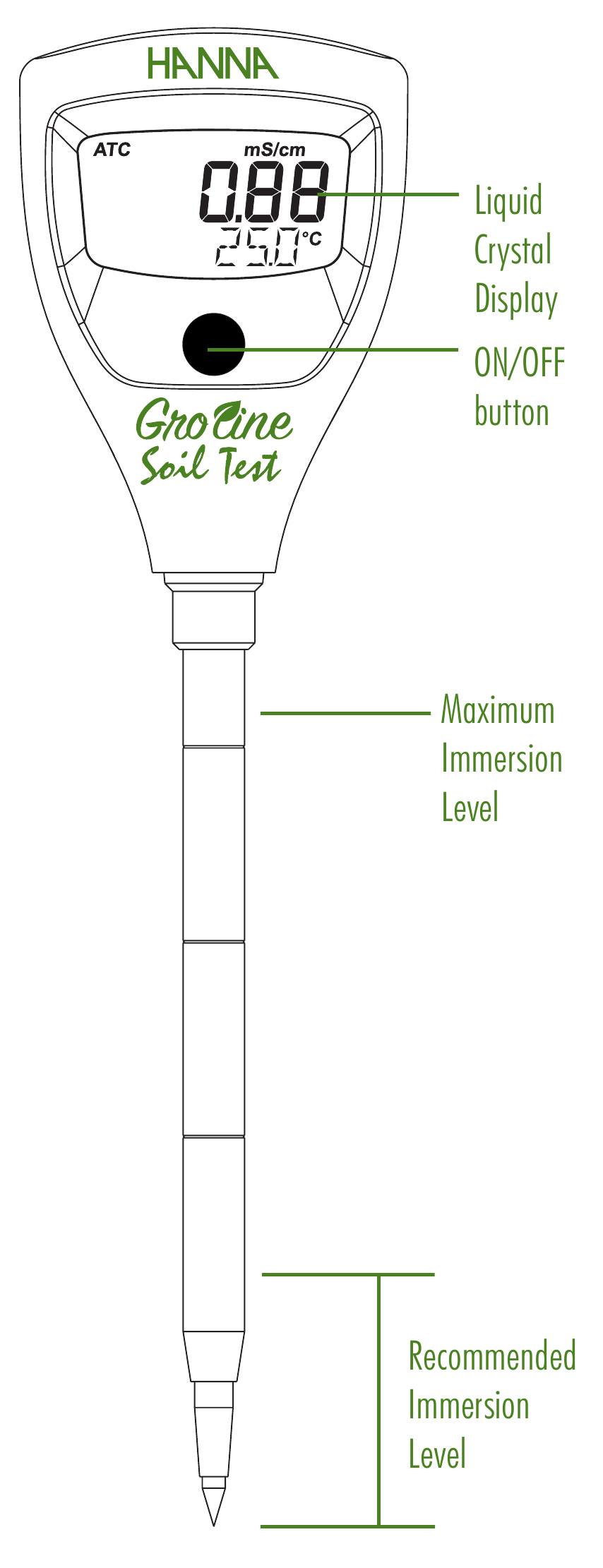

Allgemeine Beschreibung

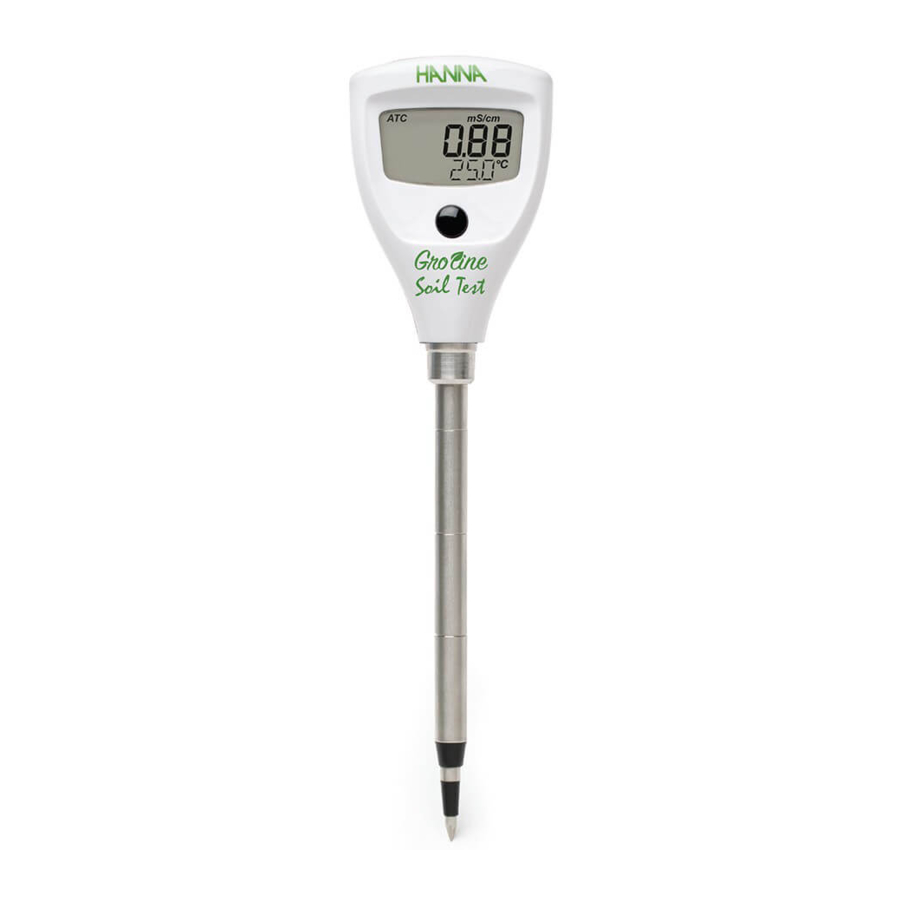

Das Hanna Instruments GroLine ist ein spezielles Taschen-Leitfähigkeitsmessgerät, das speziell für die direkte Messung der Bodenleitfähigkeit entwickelt wurde. Das Messgerät misst auch die Temperatur.

Die Bodenleitfähigkeit ist eine einfache Messung, die anzeigt, ob Salze in der Bodenprobe vorhanden sind. Die Leitfähigkeit kann in Einheiten von μS/cm, mS/cm oder dS/m gemessen werden.

Die Leitfähigkeit wird an einem Punkt mit einer flüssigen Leitfähigkeitsstandardlösung kalibriert.

Hanna Instruments behält sich das Recht vor, Design, Konstruktion oder Aussehen seiner Produkte ohne vorherige Ankündigung zu ändern.

Bedienung

Empfehlungen für Benutzer

Bevor Sie Hanna Instruments Produkte verwenden, stellen Sie sicher, dass sie für Ihre spezifische Anwendung und die Umgebung, in der sie verwendet werden, vollständig geeignet sind. Vermeiden Sie es jederzeit, die Sonde zu berühren. Jede vom Benutzer vorgenommene Änderung an der gelieferten Ausrüstung kann die Leistung des Instruments beeinträchtigen. Verwenden oder lagern Sie das Instrument nicht in gefährlichen Umgebungen.

Alle Rechte vorbehalten. Die vollständige oder teilweise Vervielfältigung ist ohne die schriftliche Zustimmung des Urheberrechtsinhabers untersagt.

Spezifikationen

Bedienungsanleitung

Das Messgerät wird mit eingelegter Batterie geliefert.

Zum Einschalten des Messgeräts und Überprüfen des Batteriestatus

Drücken Sie die Taste ON/OFF (EIN/AUS), um das Messgerät einzuschalten. Beim Start werden alle LCD-Segmente 1 Sekunde lang angezeigt, "Err CAL" (FEHLER KAL) wird angezeigt, wenn keine Kalibrierung verfügbar ist, dann wird die prozentuale Anzeige der verbleibenden Batterielebensdauer für eine weitere Sekunde angezeigt. Das Messgerät wechselt dann in den normalen Messmodus.

Hinweis: Wenn Sie die ON (EIN) Taste beim Einschalten des Messgeräts gedrückt halten, werden alle LCD-Segmente so lange angezeigt, wie die Taste gedrückt wird. Nach 10 Sekunden werden die Firmware-Version und das Modell angezeigt. Dreimaliges Drücken der Taste zeigt die Seriennummer (SN--1, SN--2, SN--3) an. Um in den Messmodus zu gelangen, drücken Sie kurz die ON/OFF (EIN/AUS) Taste.

Zum Aufrufen des Kalibrierungsmodus

Halten Sie die ON/OFF (EIN/AUS) Taste gedrückt, bis "OFF" (AUS) durch "CAL" (KAL) ersetzt wird. Lassen Sie die Taste los. Zum Aufrufen des Einrichtungsmodus

Entfernen Sie im Messmodus die Batterieabdeckung und halten Sie die Setup-Taste 1 Sekunde lang gedrückt. Das Messgerät wechselt in den Einrichtungsmodus.

Erweiterte Funktionen

"HOLD" (HALTEN) Modus

Der HOLD (HALTEN) Modus kann nur ausgewählt werden, wenn im Setup der HOLD (HALTEN) Parameter auf "YES" (JA) eingestellt ist. Drücken Sie im Messmodus die ON/OFF (EIN/AUS) Taste, bis kurz "HOLD" (HALTEN) auf der Sekundäranzeige erscheint und der Messwert auf dem LCD eingefroren wird. Die HOLD (HALTEN) Anzeige wechselt mit dem Temperaturwert, bis die ON/OFF (EIN/AUS) Taste erneut kurz gedrückt wird. Die Meldung "MEAS" (MESSEN) erscheint und das Messgerät kehrt in den Messmodus zurück.

"HOLD on STABILITY" (HALTEN bei STABILITÄT) Modus

Der STAB (STABILITÄT) Modus kann nur ausgewählt werden, wenn im Setup der HOLD (HALTEN) Parameter auf "StAb" eingestellt ist.

Durch kurzes Drücken der ON/OFF (EIN/AUS) Taste erscheint die Meldung "WAIT" (WARTEN) auf dem Bildschirm. Die Parameter werden nur nach der Stabilisierung auf dem Bildschirm gehalten; vor Abschluss der Stabilisierung ist die Stabilitätsanzeige auf dem LCD vorhanden.

Drücken Sie kurz die ON/OFF (EIN/AUS) Taste, um den STAB (STABILITÄT) Modus zu verlassen und in den Messmodus zurückzukehren. Die Meldung "MEAS" (MESSEN) erscheint und das Messgerät kehrt in den Messmodus zurück.

Eine weitere stabile Messung ist durch kurzes Drücken der ON/OFF (EIN/AUS) Taste möglich.

(Erscheint die Meldung "HOLD" (HALTEN), so werden die stabilen Messwerte (EC und Temperatur) bereits gehalten und auf dem Display angezeigt.)

Messgerät-Setup

Entfernen Sie im Messmodus die Batterieabdeckung. Drücken Sie die Setup-Taste, die sich seitlich an der Batterie im Batteriefach befindet. Das Messgerät wechselt in den Einrichtungsmodus.

Halten Sie die ON/OFF (EIN/AUS) Taste gedrückt, um durch die Setup-Parameter zu blättern. Ändern Sie eine Option, indem Sie die ON/OFF (EIN/AUS) Taste kurz drücken. Die Standardeinstellungen sind: "EC UNIT" (EC-EINHEIT) - mS/cm, "TEMP" (TEMPERATUR) Maßeinheit - °C, "AOFF" (AUTO-AUS) - 8 min, "HOLD" (HALTEN) Funktionalität - deaktiviert "no" (NEIN). Nach Hold kehrt das Messgerät in den Messmodus zurück.

Um das Setup erneut aufzurufen, drücken Sie die Setup-Taste erneut.

Zur Auswahl der EC-Einheit

Um die Maßeinheit auszuwählen, wenn "EC UNIT" (EC-EINHEIT) angezeigt wird, drücken Sie kurz die ON/OFF (EIN/AUS) Taste, um zwischen mS/cm, dS/m oder μS/cm zu wechseln.

Zur Auswahl der Temperatureinheit (°C/°F)

Um die Temperatureinheit auszuwählen, wenn "TEMP" (TEMPERATUR) angezeigt wird, drücken Sie kurz die ON/OFF (EIN/AUS) Taste, um zwischen °C oder °F zu wechseln.

Zur Auswahl der Auto-Off (Automatische Abschaltzeit) Zeit

Um die AUTO OFF (AUTOMATISCHE ABSCHALTUNG) auszuwählen, wenn "AOFF" (AUTO-AUS) angezeigt wird, drücken Sie kurz die ON/OFF (EIN/AUS) Taste, um zwischen 8 min, 60 min oder --- (deaktiviert) zu wechseln.

Zur Auswahl des "HOLD" (HALTEN) Modus

Um den Hold (HALTEN) Modus auszuwählen, wenn "HOLD" (HALTEN) angezeigt wird, drücken Sie kurz die ON/OFF (EIN/AUS) Taste, um zwischen deaktiviert "no" (NEIN), Hold-Modus "YES" (JA) oder Stabilitätsmodus "StAb" zu wechseln.

Zurück zum Messmodus

Halten Sie die Setup-Taste 1 Sekunde lang gedrückt, um das Menü zu verlassen (oder halten Sie die ON/OFF (EIN/AUS) Taste 2 Sekunden lang gedrückt, nachdem der letzte Parameter ausgewählt wurde).

Messung und Kalibrierung

Für eine bessere Genauigkeit wird eine häufige Kalibrierung des Messgeräts empfohlen. Darüber hinaus muss das Instrument neu kalibriert werden, wann immer:

• Wenn eine hohe Genauigkeit erforderlich ist.
• Mindestens einmal im Monat.

Messung

Drücken Sie die ON/OFF (EIN/AUS) Taste, um das Messgerät einzuschalten. Platzieren Sie die Sonde in der gewünschten Tiefe und sättigen Sie den Boden bei Bedarf mit deionisiertem Wasser. Der Leitfähigkeitswert, automatisch temperaturkompensiert, wird auf dem LCD angezeigt.
Das Messgerät zeigt die Leitfähigkeit in der ausgewählten Einheit an.
Die von der Sonde gemessene Temperatur wird auf dem sekundären LCD angezeigt.

Hinweis: Stellen Sie vor jeder Messung sicher, dass das Messgerät kalibriert wurde.

Kalibrierverfahren

• Wechseln Sie vom Messmodus in den Kalibrierungsmodus.
• Das Messgerät wechselt in den Kalibrierungsmodus und zeigt "1.41 USE" (1.41 VERWENDEN) an.
• Gießen Sie 3 Zoll des Standards HI7031 in ein Becherglas.
• Platzieren Sie die Sonde in der Kalibrierlösung HI7031. Die Sondenspitze sollte mittig in der Lösung platziert und 2 Zoll (5 cm) tief eingetaucht werden. Die Sonde sollte mindestens 1 Zoll von den Wänden und dem Boden des Becherglases entfernt gehalten werden. Das Messgerät erkennt die Lösung automatisch.
• Wird die Lösung nicht erkannt oder liegt außerhalb des akzeptierten Bereichs, wird "---- WRNG" (---- FALSCH) angezeigt.
• Wird der Standard erkannt, wird "REC" (ERKANNT) angezeigt, bis der Messwert stabil ist und die Kalibrierung akzeptiert wird.
• Nach der Annahme wird die Meldung "Stor" (SPEICHERN) angezeigt und das Messgerät kehrt in den Messmodus zurück.

Kalibrierung löschen

Schalten Sie das Messgerät in den Kalibrierungsmodus. Halten Sie ON/OFF (EIN/AUS) gedrückt, bis "Clr" (LÖSCHEN) angezeigt wird. Das Messgerät befindet sich nun in der Standardkalibrierung.

Nach dem Neustart des Messgeräts erscheint die Meldung "Err CAL" (FEHLER KAL) (für 2 Sekunden), bis eine neue Kalibrierung durchgeführt wird.

Fehlermeldung

Wenn die gemessene Temperatur höher als 50,0 ºC oder niedriger als 0 ºC ist, blinkt der Temperaturwert von 50,0 ºC oder 0,0 ºC auf dem LCD im Messmodus. In beiden Fällen erscheint die Meldung "Err TEMP" (FEHLER TEMP). Wurde vom Benutzer der CAL- oder HOLD-Modus aufgerufen, wechselt das Messgerät in den Messmodus.

Wartung

1. Sonde nach Gebrauch und zwischen den Proben mit Wasser spülen. Abtrocknen.
2. GroLine mit der Schutzkappe über der Leitfähigkeitssonde lagern.

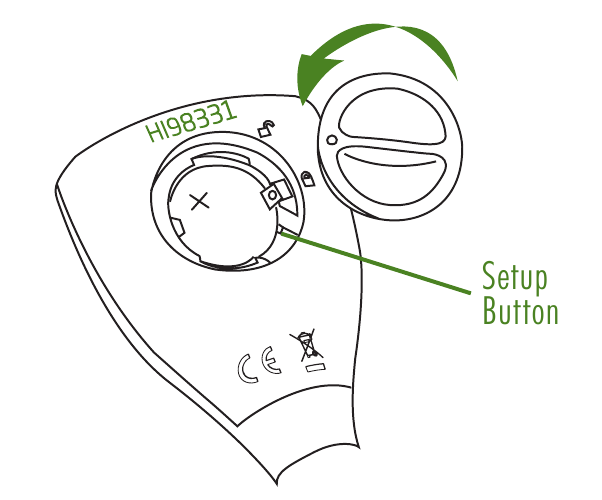

Batteriewechsel

Ersetzen Sie die Batterie, wenn die Prozentanzeige sich 0% nähert. Um die CR2032 Li-Ionen-Batterie zu wechseln, drehen Sie die Batterieabdeckung auf der Rückseite des Messgeräts gegen den Uhrzeigersinn, um sie zu entriegeln. Entfernen Sie die Abdeckung und setzen Sie eine neue Batterie mit der + Seite nach oben ein. Drücken Sie die ON/OFF (EIN/AUS) Taste, um das Messgerät zu starten.

Hinweis: Batterien sollten nur in einem sicheren Bereich und nur mit dem in dieser Bedienungsanleitung angegebenen Batterietyp ausgetauscht werden. Altbatterien sind gemäß den örtlichen Vorschriften zu entsorgen.

Zubehör

Garantie

Das GroLine hat eine Garantiezeit von einem Jahr auf Material- und Verarbeitungsfehler, wenn es bestimmungsgemäß verwendet und gemäß den Anweisungen gewartet wird. Diese Garantie ist auf kostenlose Reparatur oder Ersatz beschränkt. Schäden durch Unfälle, Missbrauch, Manipulation oder mangelnde vorgeschriebene Wartung sind nicht abgedeckt. Wenn Service erforderlich ist, wenden Sie sich an Ihr lokales Hanna Instruments Büro. Im Garantiefall geben Sie die Modellnummer, das Kaufdatum, die Seriennummer und die Art des Problems an. Wenn die Reparatur nicht durch die Garantie abgedeckt ist, werden Sie über die anfallenden Kosten informiert. Wenn das Instrument an Hanna Instruments zurückgesandt werden soll, holen Sie zunächst eine Rücksendegenehmigungsnummer (RGA) von der technischen Serviceabteilung ein und senden Sie es dann mit vorausbezahlten Versandkosten zurück. Achten Sie beim Versand eines Instruments darauf, dass es für vollständigen Schutz ordnungsgemäß verpackt ist.

Weitere Informationen zu Hanna Instruments und unseren Produkten finden Sie unter www.hannainst.com oder senden Sie uns eine E-Mail an sales@hannainst.com.

Für technischen Support wenden Sie sich an Ihr lokales Hanna Instruments Büro oder senden Sie uns eine E-Mail an tech@hannainst.com.

Finden Sie Ihr lokales Hanna Instruments Büro unter www.hannainst.com.
