HANNA HI98331 - Manual de utilizare pentru conductivitatea directă a solului și termometru

Examinare preliminară

Scoateți aparatul din materialul de ambalare și examinați-l cu atenție pentru a vă asigura că nu s-au produs deteriorări în timpul transportului. Dacă sunt vizibile daune evidente, contactați biroul local Hanna Instruments.

• Fiecare aparat este furnizat cu:
• Baterie CR2032 (1 buc.)
• Manșon de depozitare/protecție
• Manual de instrucțiuni
• Certificat de calitate

Notă: Păstrați tot materialul de ambalare până când sunteți sigur că instrumentul funcționează corect. Toate articolele defecte trebuie returnate în ambalajul original, cu accesoriile furnizate.

Descriere generală

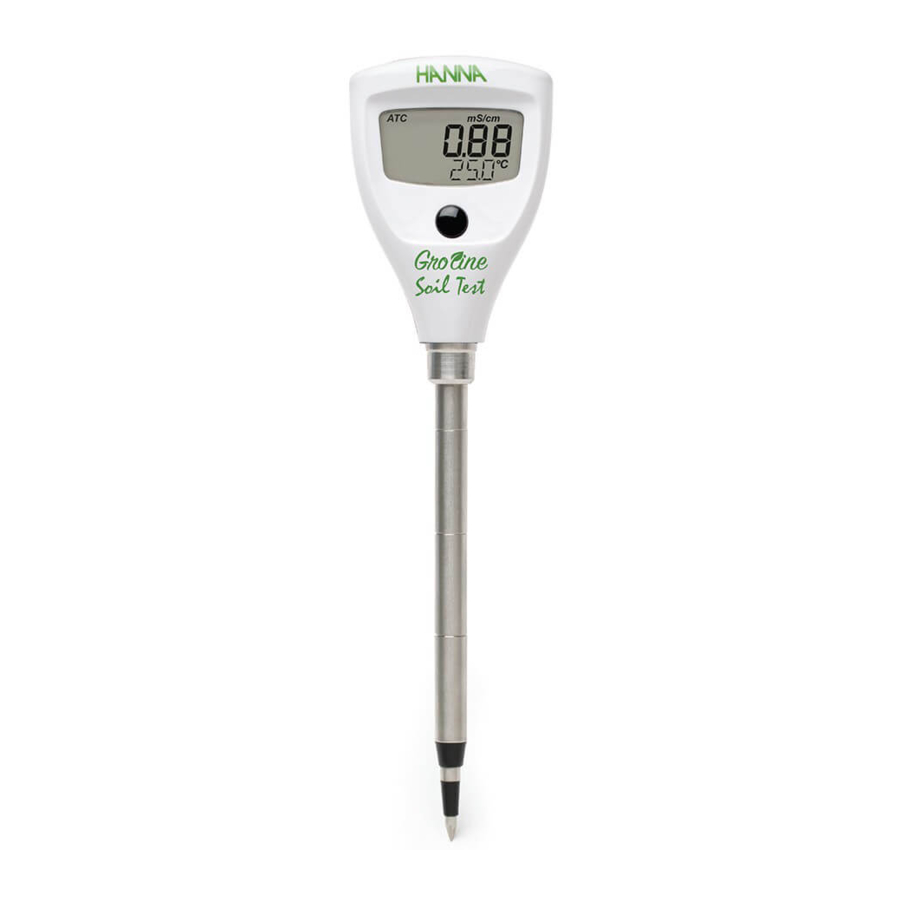

Hanna Instruments GroLine este un contor de conductivitate special de buzunar, conceput special pentru a măsura direct conductivitatea solului. Aparatul măsoară și temperatura.

Conductivitatea solului este o măsurare simplă care indică dacă sărurile sunt prezente în proba de sol. Conductivitatea poate fi măsurată în unități de μS/cm, mS/cm sau dS/m.

Conductivitatea este calibrată într-un singur punct, în standard de conductivitate lichidă.

Hanna Instruments își rezervă dreptul de a modifica designul, construcția sau aspectul produselor sale fără o notificare prealabilă.

Operare

Recomandări pentru utilizatori

Înainte de a utiliza produsele Hanna Instruments, asigurați-vă că acestea sunt potrivite în totalitate pentru aplicația dvs. specifică și pentru mediul în care sunt utilizate. Evitați să atingeți sonda în orice moment. Orice modificare introdusă de utilizator echipamentului furnizat poate degrada performanța instrumentului. Nu utilizați și nu depozitați instrumentul în medii periculoase.

Toate drepturile sunt rezervate. Reproducerea integrală sau parțială este interzisă fără acordul scris al proprietarului drepturilor de autor.

Specificații

Ghid operațional

Aparatul este livrat cu bateria în interior.

Pentru a porni aparatul și a verifica starea bateriei

Apăsați butonul ON/OFF (PORNIT/OPRIT) pentru a porni aparatul. La pornire, toate segmentele LCD sunt afișate timp de 1 secundă, "Err CAL" este afișat atunci când nu este disponibilă nicio calibrare, apoi indicația procentuală a duratei de viață a bateriei rămase este afișată pentru încă o secundă. Apoi, aparatul intră în modul normal de măsurare.

Notă: Dacă mențineți apăsat butonul ON (PORNIT) în timp ce porniți aparatul, vor fi afișate toate segmentele LCD atâta timp cât butonul este apăsat, după 10 secunde vor fi afișate versiunea de firmware și modelul. Apăsarea butonului de 3 ori va afișa numărul de serie (SN--1, SN--2, SN--3). Pentru a intra în modul de măsurare, apăsați scurt butonul ON/OFF (PORNIT/OPRIT).

Pentru a intra în modul de calibrare

Apăsați și mențineți apăsat butonul ON/OFF (PORNIT/OPRIT) până când "OFF" (OPRIT) este înlocuit cu "CAL". Eliberați butonul. Pentru a intra în modul de configurare

În timp ce sunteți în modul de măsurare, scoateți capacul bateriei și mențineți apăsat butonul Setup (Configurare) timp de 1 secundă. Aparatul va intra în modul de configurare.

Funcții avansate

Modul HOLD (MENȚINERE)

Modul HOLD (MENȚINERE) poate fi selectat numai dacă în configurare parametrul HOLD (MENȚINERE) este setat la "YES" (DA). În timp ce sunteți în modul de măsurare, apăsați butonul ON/OFF (PORNIT/OPRIT) până când "HOLD" (MENȚINERE) apare scurt pe afișajul secundar, iar citirea va fi înghețată pe LCD. HOLD (MENȚINERE) va alterna cu valoarea temperaturii până când butonul ON/OFF (PORNIT/OPRIT) este apăsat scurt din nou. Apare mesajul "MEAS" (MĂSURARE), iar aparatul revine la modul de măsurare.

Menținere în modul STABILITY (STABILITATE)

Modul STAB (STABILITATE) poate fi selectat numai dacă în configurare parametrul HOLD (MENȚINERE) este setat la "StAb".

Prin apăsarea scurtă a butonului ON/OFF (PORNIT/OPRIT), mesajul "WAIT" (AȘTEPTARE) apare pe ecran. Parametrii sunt menținuți pe ecran numai după stabilizare; înainte de stabilizare indicatorul de stabilitate este prezent pe LCD.

Apăsați scurt butonul ON/OFF (PORNIT/OPRIT) pentru a ieși din modul STAB (STABILITATE) și a reveni la modul de măsurare. Apare mesajul "MEAS" (MĂSURARE), iar aparatul revine la modul de măsurare.

Efectuarea unei alte măsurători stabile este posibilă prin apăsarea scurtă a butonului ON/OFF (PORNIT/OPRIT).

(Dacă apare mesajul "HOLD" (MENȚINERE), atunci valorile stabile măsurate (EC și temp) sunt deja reținute și menținute pe ecran.)

Configurarea aparatului

În timp ce sunteți în modul de măsurare, scoateți capacul bateriei. Apăsați butonul Setup (Configurare) situat pe partea laterală a bateriei în compartimentul bateriei. Aparatul va intra în modul de configurare.

Apăsați și mențineți apăsat butonul ON/OFF (PORNIT/OPRIT) pentru a parcurge parametrii de configurare. Modificați opțiunea apăsând scurt butonul ON/OFF (PORNIT/OPRIT). Setările implicite sunt: "EC UNIT" (UNITATE EC) - mS/cm, "TEMP" (TEMP) unitate de măsură - °C, "AOFF" - 8 min, funcționalitate "HOLD" (MENȚINERE) - dezactivată "no" (nu). După Hold (Menținere), aparatul revine la modul de măsurare.

Pentru a reintra în Setup (Configurare), apăsați din nou butonul Setup (Configurare).

Pentru a selecta unitatea EC

Pentru a selecta unitatea de măsură când este afișat "EC UNIT" (UNITATE EC), apăsați scurt butonul ON/OFF (PORNIT/OPRIT) pentru a schimba între mS/cm, dS/m sau μS/cm.

Pentru a selecta unitatea de temperatură (°C/°F)

Pentru a selecta unitatea de temperatură când este afișat "TEMP" (TEMP), apăsați scurt butonul ON/OFF (PORNIT/OPRIT) pentru a schimba între °C sau °F.

Pentru a selecta timpul de oprire automată

Pentru a selecta AUTO OFF (OPRIRE AUTOMATĂ) când este afișat "AOFF", apăsați scurt butonul ON/OFF (PORNIT/OPRIT) pentru a schimba între 8 min, 60 min sau --- (dezactivat).

Pentru a selecta modul HOLD (MENȚINERE)

Pentru a selecta modul Hold (Menținere) când este afișat "HOLD" (MENȚINERE), apăsați scurt butonul ON/OFF (PORNIT/OPRIT) pentru a schimba între dezactivat "no" (nu), modul Hold (Menținere) "YES" (DA) sau modul Stability (Stabilitate) "StAb".

Pentru a reveni la modul de măsurare

Apăsați și mențineți apăsat butonul Setup (Configurare) timp de 1 secundă pentru a ieși din meniu (sau apăsați și mențineți apăsat butonul ON/OFF (PORNIT/OPRIT) timp de 2 secunde după ce ultimul parametru a fost selectat).

Măsurare și calibrare

Pentru o acuratețe mai bună, se recomandă calibrarea frecventă a aparatului. În plus, instrumentul trebuie recalibrat ori de câte ori:

• Când este necesară o acuratețe ridicată.
• Cel puțin o dată pe lună.

Măsurare

Apăsați butonul ON/OFF (PORNIT/OPRIT) pentru a porni aparatul. Plasați sonda la adâncimea dorită și saturați solul, dacă este necesar, cu apă deionizată. Valoarea conductivității, compensată automat pentru temperatură, va fi afișată pe LCD.
Aparatul afișează conductivitatea în unitatea selectată.
Temperatura măsurată de sondă va fi afișată pe LCD-ul secundar.

Notă: Înainte de a efectua orice măsurătoare, asigurați-vă că aparatul a fost calibrat.

Procedura de calibrare

• Intrați în modul de calibrare din modul de măsurare.
• Aparatul va intra în modul de calibrare, afișând "1.41 USE" (UTILIZAȚI 1.41).
• Turnați 3" de standard HI7031 într-un pahar.
• Plasați sonda în soluția de calibrare HI7031. Vârful sondei trebuie să fie centrat în soluție și scufundat 2" (5 cm). Sonda trebuie menținută la cel puțin 1" de pereții și fundul paharului. Aparatul va recunoaște automat soluția.
• Dacă soluția nu este recunoscută sau este în afara intervalului acceptat, se afișează "---- WRNG" (GREȘIT ----).
• Dacă standardul este recunoscut, "REC" (REC) este afișat până când citirea este stabilă și calibrarea este acceptată.
• După acceptare, mesajul "Stor" (Stocare) este afișat și aparatul revine la modul de măsurare.

Șterge calibrarea

Plasați aparatul în modul de calibrare. Apăsați și mențineți apăsat ON/OFF (PORNIT/OPRIT) până când este afișat "Clr" (Șterge). Acum, aparatul va fi la calibrarea implicită.

După repornirea aparatului, mesajul "Err CAL" (Eroare CAL) va apărea (timp de 2 secunde) până când se efectuează o nouă calibrare.

Mesaj de eroare

Dacă temperatura măsurată este mai mare de 50,0 ºC sau mai mică de 0 ºC, valoarea temperaturii de 50,0 ºC sau 0,0 ºC va clipi pe LCD în modul de măsurare. În ambele cazuri, va apărea mesajul "Err TEMP" (Eroare TEMP). Dacă modul CAL sau HOLD (MENȚINERE) a fost introdus de utilizator, aparatul va intra în modul de măsurare.

Întreținere

1. Clătiți sonda cu apă după utilizare și între probe. Uscați.
2. Depozitați GroLine cu capacul de protecție peste sonda de conductivitate.

Înlocuirea bateriei

Înlocuiți bateria când indicatorul procentual se apropie de 0%. Pentru a schimba bateria CR2032 Li-ion, rotiți capacul bateriei situat pe partea din spate a aparatului în sens invers acelor de ceasornic pentru a debloca. Scoateți capacul și înlocuiți cu o baterie nouă cu partea + orientată în sus. Apăsați butonul ON/OFF (PORNIT/OPRIT) pentru a porni aparatul.

Notă: Bateriile trebuie înlocuite numai într-o zonă sigură, folosind tipul de baterie specificat în acest manual de instrucțiuni. Bateriile vechi trebuie aruncate în conformitate cu reglementările locale.

Accesorii

Garanție

GroLine are o garanție de un an împotriva defectelor de manoperă și materiale atunci când este utilizat în scopul propus și întreținut conform instrucțiunilor. Această garanție se limitează la repararea sau înlocuirea gratuită. Daunele cauzate de accidente, utilizare incorectă, manipulare sau lipsa întreținerii prescrise nu sunt acoperite. Dacă este necesară service, contactați biroul local Hanna Instruments. Dacă este sub garanție, raportați numărul modelului, data achiziției, numărul de serie și natura problemei. Dacă reparația nu este acoperită de garanție, veți fi notificat cu privire la taxa suportată. Dacă instrumentul trebuie returnat la Hanna Instruments, obțineți mai întâi un număr de autorizare pentru bunuri returnate (RGA) de la departamentul de service tehnic și apoi trimiteți-l cu costurile de transport plătite în avans. Când expediați orice instrument, asigurați-vă că este ambalat corespunzător pentru o protecție completă.

Pentru mai multe informații despre Hanna Instruments și produsele noastre, vizitați www.hannainst.com sau trimiteți-ne un e-mail la sales@hannainst.com.

Pentru asistență tehnică, contactați biroul local Hanna Instruments sau trimiteți-ne un e-mail la tech@hannainst.com.

Găsiți biroul local Hanna Instruments pe www.hannainst.com.
