Asus CAX21 - Benutzerhandbuch für Media Player

Sicherheitshinweise

• Lesen Sie vor der Einrichtung der Client-Box sorgfältig alle dem Paket beiliegenden Dokumentationen.
• Um Brand- oder Stromschlaggefahren zu vermeiden, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus.
• Versuchen Sie niemals, das Gehäuse der Box zu öffnen. Die gefährlichen Hochspannungen im Inneren der Box können zu schweren körperlichen Verletzungen führen.
• Wenn das Netzteil defekt ist, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder Ihren Händler.
• Stellen Sie vor der Verwendung des Produkts sicher, dass alle Kabel korrekt angeschlossen und die Stromkabel unbeschädigt sind. Wenn Sie Schäden feststellen, wenden Sie sich sofort an Ihren Händler.
• Schlitze und Öffnungen an der Rückseite oder Oberseite des Gehäuses dienen zur Belüftung. Blockieren Sie diese Schlitze nicht. Stellen Sie dieses Produkt niemals in der Nähe oder über einem Heizkörper oder einer Wärmequelle auf, es sei denn, es ist eine ausreichende Belüftung gewährleistet.
• Die Client-Box sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich nicht sicher sind, welche Art von Stromversorgung in Ihrem Haus vorhanden ist, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.
• Verwenden Sie den passenden Netzstecker, der Ihrem lokalen Stromstandard entspricht.
• Überladen Sie Steckdosenleisten und Verlängerungskabel nicht. Überlastung kann zu Brand oder Stromschlag führen.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie die Box nicht in Bereichen auf, wo sie nass werden könnte. Stellen Sie die Box auf eine stabile Oberfläche.
• Ziehen Sie das Gerät während eines Gewitters oder bei längerem Nichtgebrauch vom Netz. Dies schützt die Box vor Schäden durch Überspannungen.
• Stecken Sie niemals Gegenstände oder verschütten Sie Flüssigkeiten jeglicher Art in die Schlitze des Boxgehäuses.
• Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.
• Wenn Sie technische Probleme mit der Client-Box haben, wenden Sie sich an einen qualifizierten Servicetechniker oder Ihren Händler.

Einführung in die Client-Box

Vorderseite des Geräts

1. Ein-/Aus-Taste
2. Micro SD-Steckplatz
3. Kensington Lock

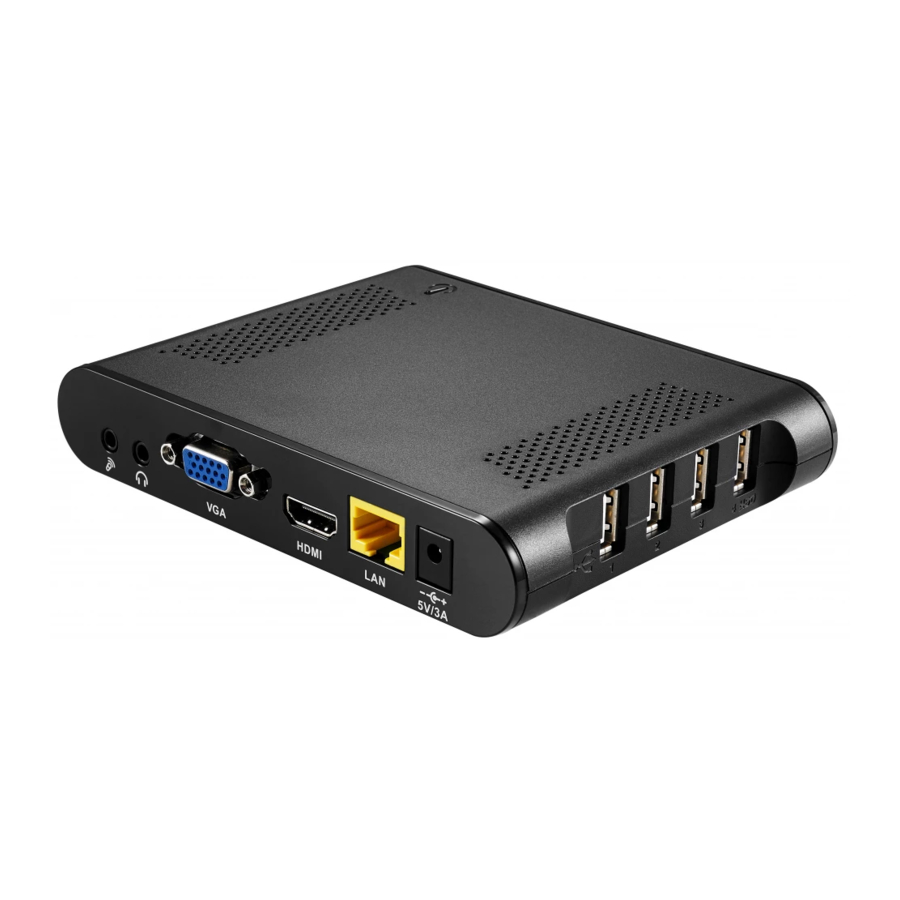

Seite des Geräts

4. Mikrofon-Eingang
5. Kopfhörerausgang
6. VGA
7. HDMI
8. RJ45
9. Stromeingangsbuchse
10. USB-Anschluss

Rückseite des Geräts

1. Aufhängeloch

Wandhalterung (Optional)

2. Wandhalterung 100x100mm
3. Wandhalterung 75x75mm
4. Klammern

Fernbedienung

1. Power (Ein/Aus)-Taste
   • Halten Sie die Taste gedrückt, um die Box ein-/auszuschalten.
   • Drücken Sie die Taste einmal, um die Box in den Ruhemodus zu versetzen.
2. OK (OK)-Taste
   • Bestätigt die Auswahl.
   • Öffnet das Untermenü.
3. Home (Start)-Taste
   • Kehrt zur Hauptseite zurück.
4. Lautstärke erhöhen
   • Erhöht die Lautstärke.
5. Lautstärke verringern
   • Verringert die Lautstärke.
6. Setting (Einstellungen)-Taste
   • Schaltet die Einstellungsseite ein/aus.
7. Back (Zurück)-Taste
   • Geht zur vorherigen Seite zurück.
8. Vier-Richtungs-Auswahl
   • Wählt ein Menüelement aus
   • Passt die Einstellung an
9. Mute (Stumm)-Taste
   • Schaltet den Ton stumm. Drücken Sie sie erneut, um die Stummschaltungsfunktion zu deaktivieren.

Einlegen der Fernbedienungsbatterie

1. Öffnen Sie die Abdeckung des Batteriefachs.
2. Entfernen Sie den Isolator und legen Sie die Batterie mit dem Pluspol (+) nach oben ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Eine falsche Verwendung der Batterien kann zu Auslaufen oder Platzen führen.
Bitte beachten Sie die Anweisungen.

Bildschirm anschließen

Suchen Sie vor der Einrichtung der Client-Box die HDMI- oder VGA-Eingangsschnittstelle. Nachdem Sie das Eingangskabel angeschlossen haben, wechseln Sie bitte die HDMI/VGA-Signale über die Eingangs-Auswahltaste des Monitors.

Bitte befolgen Sie die folgenden Schritte, um die Client-Box anzuschließen:
Platzieren Sie die Client-Box auf einer ebenen Fläche in der Nähe des Monitors. Richten Sie die Rückseite/Rückwand zu sich, um die E/A-Anschlüsse auf der Rückseite deutlich zu sehen.

1. Stecken Sie das Netzkabel in die Stromschnittstelle der Client-Box und verbinden Sie das Netzteil mit einer Steckdose.
2. Verbinden Sie ein Ende des HDMI/VGA-Kabels mit der Client-Box, das andere Ende mit der HDMI/VGA-Schnittstelle des Monitors.
3. Drücken Sie die Ein-/Aus-Taste ( ) oben auf der Client-Box für 4 Sekunden. Der Monitor zeigt dann den Startbildschirm des Betriebssystems an.

Wandhalterung verwenden

Bevor Sie die Wandhalterung verwenden, stellen Sie bitte ein VESA-wandmontagekonformes Display (75x75mm oder 100x100mm) und kompatible Schrauben bereit. Bitte befolgen Sie die untenstehenden Schritte, um die Client-Box an der Wand zu montieren:

1. Befestigen Sie die Wandhalterung an der Rückseite des Displays und fixieren Sie sie mit den Schrauben, um sie fest zu verbinden.
2. Verbinden Sie das Aufhängeloch an der Unterseite der Client-Box mit den Klammern der Wandhalterung. Ziehen Sie die Client-Box leicht nach unten, um sie zu sichern.

Spezifikation

Erklärung der Federal Communication Commission zu Störungen

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen, und wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an einem anderen Stromkreis an als den, an dem der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker.

FCC-Vorsicht: Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die zu unerwünschtem Betrieb führen können. Dieses Gerät und seine Antenne(n) dürfen nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden.

WICHTIGER HINWEIS:

FCC-Erklärung zur Strahlenexposition:
Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenexposition, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden.

Innovation, Science and Economic Development Canada (ISED)

Dieses Gerät entspricht RSS210 von Industry Canada.

Exposition gegenüber Hochfrequenzstrahlung. Der Installateur dieses Funkgeräts muss sicherstellen, dass die Antenne so positioniert oder ausgerichtet ist, dass sie keine HF-Felder emittiert, die die Grenzwerte von Health Canada für die allgemeine Bevölkerung überschreiten. Konsultieren Sie Safety Code 6, erhältlich auf der Website von Health Canada unter www.hc-sc.ca/rpb.

Copyright © 2015 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne die ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. ("ASUS") in irgendeiner Form oder auf irgendeine Weise reproduziert, übertragen, transkribiert, in einem Abrufsystem gespeichert oder in eine andere Sprache übersetzt werden, ausgenommen die vom Käufer zu Sicherungszwecken aufbewahrte Dokumentation.

Die Produktgarantie oder der Service wird nicht verlängert, wenn:

1. das Produkt repariert, modifiziert oder verändert wird, es sei denn, eine solche Reparatur, Modifikation oder Veränderung wurde von ASUS schriftlich genehmigt; oder
2. die Seriennummer des Produkts unkenntlich gemacht oder fehlt.

ASUS STELLT DIESES HANDBUCH "WIE BESEHEN" OHNE JEGLICHE GEWÄHRLEISTUNG, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, ZUR VERFÜGUNG, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN ODER BEDINGUNGEN DER MARKTGÄNGIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL SIND ASUS, SEINE DIREKTOREN, BEAUFTRAGTEN, MITARBEITER ODER VERTRETER HAFTBAR FÜR INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUS GEWINNAUSFALL, GESCHÄFTSVERLUST, NUTZUNGS- ODER DATENVERLUST, GESCHÄFTSUNTERBRECHUNG UND ÄHNLICHES), AUCH WENN ASUS AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN AUFGRUND VON MÄNGELN ODER FEHLERN IN DIESEM HANDBUCH ODER PRODUKT HINGEWIESEN WURDE.

DIE IN DIESEM HANDBUCH ENTHALTENEN SPEZIFIKATIONEN UND INFORMATIONEN DIENEN LEDIGLICH ZU INFORMATIONSZWECKEN, KÖNNEN JEDERZEIT OHNE VORHERIGE ANKÜNDIGUNG GEÄNDERT WERDEN UND SIND NICHT ALS VERPFLICHTUNG VON ASUS AUSZULEGEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE, AUFTRETEN KÖNNTEN.

In diesem Handbuch erscheinende Produkte und Firmennamen können eingetragene Warenzeichen oder Urheberrechte der jeweiligen Unternehmen sein oder auch nicht, und werden nur zur Identifizierung oder Erklärung und zum Nutzen der Eigentümer verwendet, ohne die Absicht der Verletzung.

ASUS KONTAKTINFORMATIONEN

ASUSTeK Computer Inc.

Adresse 15 Li-Te Rd. Peitou, Taipei 11259, Taiwan
Telefon +886-2-2894-3447 Fax +886-2-2894-7798
E-Mail info@asus.com.tw
Website http://www.asus.com/tw/

Technischer Support: Telefon +886-2-7736-0456

ASUS Computer Internal (America)

Adresse 800 Corporate Way, Fremont, CA 94539, USA
Fax +1-510-608-4555
Website http://www.asus.com/us/

Technischer Support:
Telefon (Nur Englisch) +1-812-282-2787
(Nur Französisch) +1-905-370-2787
Online-Support http://support.asus.com/

ASUS Computer GmbH (Deutschland und Österreich)

Adresse Harkortstr. 21-23 D-40880 Ratingen, Deutschland
Telefon +49-1805-010920
Website http://www.asus.com/de/

Technischer Support:

Telefon +49-1805-010923
Support Fax +49-2102-959911
Online-Support http://support.asus.com/
