Asus CAX21 - Podręcznik użytkownika odtwarzacza multimedialnego

Informacje dotyczące bezpieczeństwa

• Przed konfiguracją urządzenia klienckiego, należy dokładnie przeczytać całą dokumentację dołączoną do zestawu.
• Aby zapobiec pożarowi lub porażeniu prądem, nigdy nie narażaj monitora na deszcz lub wilgoć.
• Nigdy nie próbuj otwierać obudowy. Niebezpieczne wysokie napięcia wewnątrz obudowy mogą spowodować poważne obrażenia ciała.
• Jeśli zasilacz jest uszkodzony, nie próbuj go naprawiać samodzielnie. Skontaktuj się z wykwalifikowanym technikiem serwisowym lub sprzedawcą.
• Przed użyciem produktu upewnij się, że wszystkie kable są prawidłowo podłączone, a kable zasilające nie są uszkodzone. W przypadku wykrycia jakichkolwiek uszkodzeń należy natychmiast skontaktować się ze sprzedawcą.
• Szczeliny i otwory z tyłu lub na górze obudowy służą do wentylacji. Nie blokuj tych szczelin. Nigdy nie umieszczaj tego produktu w pobliżu grzejnika lub źródła ciepła, chyba że zapewniona jest odpowiednia wentylacja.
• Urządzenie klienckie powinno być zasilane wyłącznie z typu źródła zasilania wskazanego na etykiecie. Jeśli nie masz pewności, jaki typ zasilania masz w domu, skonsultuj się ze sprzedawcą lub lokalnym zakładem energetycznym.
• Użyj odpowiedniej wtyczki zasilania, która jest zgodna z lokalnym standardem zasilania.
• Nie przeciążaj listew zasilających i przedłużaczy. Przeciążenie może spowodować pożar lub porażenie prądem.
• Unikaj kurzu, wilgoci i ekstremalnych temperatur. Nie umieszczaj urządzenia w miejscu, w którym może zamoknąć. Umieść urządzenie na stabilnej powierzchni.
• Odłącz urządzenie podczas burzy z piorunami lub jeśli nie będzie używane przez dłuższy czas. Ochroni to urządzenie przed uszkodzeniem spowodowanym przepięciami.
• Nigdy nie wkładaj żadnych przedmiotów ani nie wylewaj płynów do szczelin w obudowie.
• Gniazdo sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
• Jeśli napotkasz problemy techniczne z urządzeniem klienckim, skontaktuj się z wykwalifikowanym technikiem serwisowym lub sprzedawcą.

Wprowadzenie do urządzenia klienckiego

Przód urządzenia

1. Power key (klawisz zasilania)
2. Micro SD slot (gniazdo Micro SD)
3. Kensington lock (zabezpieczenie Kensington)

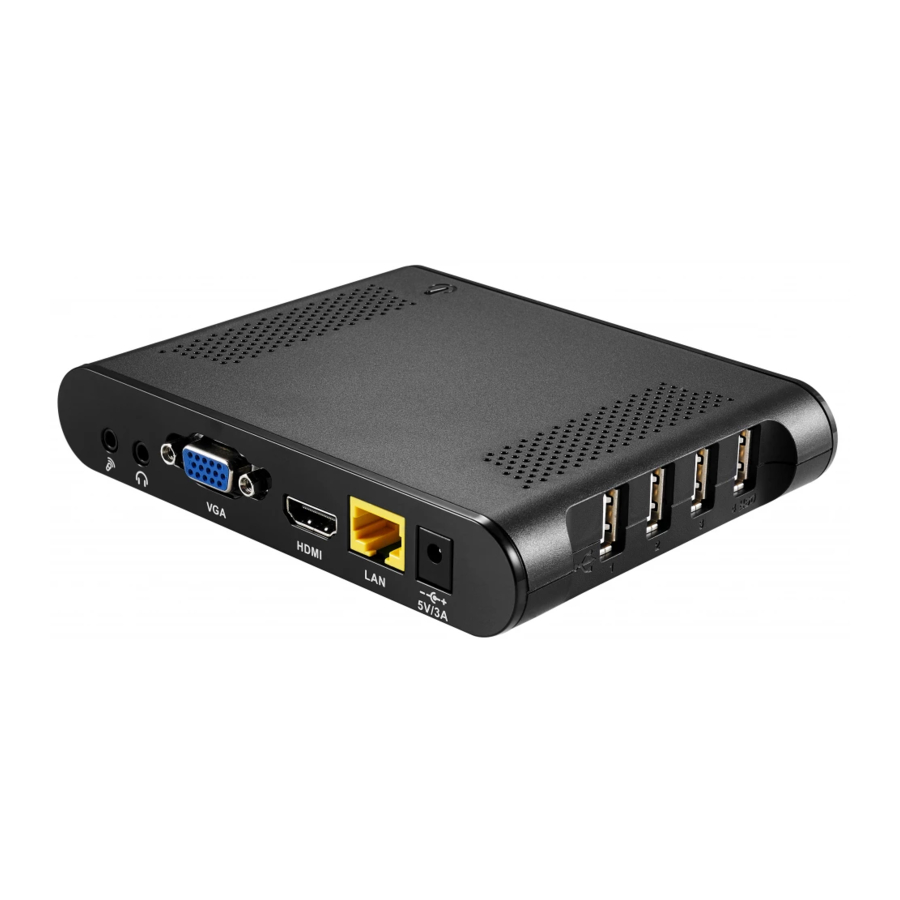

Bok urządzenia

4. Microphone input (wejście mikrofonowe)
5. Earphone-out (wyjście słuchawkowe)
6. VGA
7. HDMI
8. RJ45
9. Power-in jack (gniazdo zasilania)
10. USB connector (złącze USB)

Tył urządzenia

1. Hanging hole (otwór do zawieszania)

Uchwyt do montażu na ścianie (opcjonalnie)

2. Wall mount 100x100mm (uchwyt do montażu na ścianie 100x100mm)
3. Wall mount 75x75mm (uchwyt do montażu na ścianie 75x75mm)
4. Cleats (wsporniki)

Pilot zdalnego sterowania

1. Power button (przycisk zasilania)
   • Naciśnij i przytrzymaj przycisk, aby włączyć/wyłączyć urządzenie.
   • Naciśnij przycisk raz, aby przełączyć urządzenie w tryb uśpienia.
2. OK button (przycisk OK)
   • Potwierdza wybór.
   • Wchodzi do podmenu.
3. Home button (przycisk Home)
   • Powraca do strony głównej.
4. Volume Up (zwiększanie głośności)
   • Zwiększa poziom głośności.
5. Volume Down (zmniejszanie głośności)
   • Zmniejsza poziom głośności.
6. Setting button (przycisk ustawień)
   • Włącza/wyłącza stronę ustawień.
7. Back button (przycisk wstecz)
   • Powraca do poprzedniej strony.
8. Four Directional select (czterokierunkowy wybór)
   • Wybiera element menu
   • Reguluje ustawienia
9. Mute button (przycisk wyciszenia)
   • Wycisza dźwięk. Naciśnij go ponownie, aby wyłączyć funkcję wyciszenia.

Instalacja baterii w pilocie zdalnego sterowania

1. Otwórz pokrywę komory baterii.
2. Wyjmij izolator i włóż baterię symbolem dodatnim (+) skierowanym do góry.
3. Załóż ponownie pokrywę komory baterii.

Nieprawidłowe użycie baterii może spowodować wycieki lub pęknięcia.
Należy przestrzegać instrukcji.

Podłączanie wyświetlacza

Przed konfiguracją urządzenia klienckiego, znajdź interfejs wejściowy HDMI lub VGA. Po podłączeniu kabla wejściowego, przełącz sygnały HDMI/VGA za pomocą przycisku wyboru wejścia monitora.

Aby podłączyć urządzenie klienckie, wykonaj następujące kroki:
Umieść urządzenie klienckie na płaskiej powierzchni w pobliżu monitora. Skieruj tylny panel do siebie, aby wyraźnie widzieć interfejsy portów I/O na tylnym panelu.

1. Podłącz przewód zasilający do interfejsu zasilania urządzenia klienckiego i podłącz zasilacz do gniazdka.
2. Podłącz jeden koniec kabla HDMI/VGA do urządzenia klienckiego, a drugi koniec do interfejsu HDMI/VGA monitora.
3. Naciśnij przycisk zasilania ( ) na górze urządzenia klienckiego przez 4 sekundy. Monitor wyświetli ekran startowy systemu operacyjnego.

Użyj uchwytu do montażu na ścianie

Przed użyciem uchwytu do montażu na ścianie, należy wyposażyć się w wyświetlacz zgodny ze standardem VESA 75x75mm lub 100x100mm oraz kompatybilne śruby. Aby zamontować urządzenie klienckie na ścianie, wykonaj następujące kroki:

1. Przymocuj uchwyt do montażu na ścianie do tylnej części wyświetlacza i przymocuj go śrubami, aby je mocno połączyć.
2. Połącz otwór do zawieszania na spodzie urządzenia klienckiego ze wspornikami uchwytu do montażu na ścianie. Lekko pociągnij urządzenie klienckie w dół, aby je zabezpieczyć.

Specyfikacja

Oświadczenie Federalnej Komisji Łączności dotyczące zakłóceń

To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowane i używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń za pomocą jednego lub kilku z następujących środków:

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość między urządzeniem a odbiornikiem.
• Podłącz urządzenie do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Ostrzeżenie FCC: Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do obsługi tego urządzenia.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń oraz
2. to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. To urządzenie i jego antena(y) nie mogą znajdować się w pobliżu ani działać w połączeniu z żadną inną anteną lub nadajnikiem.

WAŻNA UWAGA:

Oświadczenie FCC dotyczące narażenia na promieniowanie:
To urządzenie jest zgodne z limitami narażenia na promieniowanie FCC określonymi dla środowiska niekontrolowanego. To urządzenie powinno być zainstalowane i obsługiwane z minimalną odległością 20 cm między radiatorem a ciałem.

Innovation, Science and Economic Development Canada (ISED)

To urządzenie jest zgodne z RSS210 Industry Canada.

Narażenie na promieniowanie o częstotliwości radiowej. Instalator tego sprzętu radiowego musi zapewnić, że antena jest umieszczona lub skierowana w taki sposób, aby nie emitowała pola RF przekraczającego limity Health Canada dla ogółu społeczeństwa. Zapoznaj się z Kodeksem Bezpieczeństwa 6, dostępnym na stronie internetowej Health Canada www.hc-sc.ca/rpb.

Copyright © 2015 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone.

Żadna część niniejszej instrukcji, w tym produkty i oprogramowanie w niej opisane, nie może być reprodukowana, przesyłana, przepisywana, przechowywana w systemie wyszukiwania ani tłumaczona na żaden język w jakiejkolwiek formie lub za pomocą jakichkolwiek środków, z wyjątkiem dokumentacji przechowywanej przez nabywcę w celach tworzenia kopii zapasowych, bez wyraźnej pisemnej zgody ASUSTeK COMPUTER INC. ("ASUS").

Gwarancja na produkt lub usługa nie zostaną przedłużone, jeśli:

1. produkt zostanie naprawiony, zmodyfikowany lub zmieniony, chyba że taka naprawa, modyfikacja lub zmiana zostanie zatwierdzona na piśmie przez firmę ASUS; lub
2. numer seryjny produktu zostanie zamazany lub będzie go brakować.

FIRMA ASUS UDOSTĘPNIA NINIEJSZĄ INSTRUKCJĘ "TAK JAK JEST" BEZ ŻADNEJ GWARANCJI, WYRAŹNEJ LUB DOROZUMIANEJ, W TYM MIĘDZY INNYMI DOROZUMIANYCH GWARANCJI LUB WARUNKÓW PRZYDATNOŚCI HANDLOWEJ LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. W ŻADNYM WYPADKU FIRMA ASUS, JEJ DYREKTORZY, URZĘDNICY, PRACOWNICY LUB AGENCI NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK POŚREDNIE, SZCZEGÓLNE, PRZYPADKOWE LUB WTÓRNE SZKODY (W TYM SZKODY Z TYTUŁU UTRATY ZYSKÓW, UTRATY DZIAŁALNOŚCI, UTRATY MOŻLIWOŚCI UŻYTKOWANIA LUB DANYCH, PRZERWY W DZIAŁALNOŚCI I PODOBNE), NAWET JEŚLI FIRMA ASUS ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD WYNIKAJĄCYCH Z JAKIEJKOLWIEK WADY LUB BŁĘDU W NINIEJSZEJ INSTRUKCJI LUB PRODUKCIE.

SPECYFIKACJE I INFORMACJE ZAWARTE W NINIEJSZEJ INSTRUKCJI SĄ DOSTARCZANE WYŁĄCZNIE W CELACH INFORMACYJNYCH I MOGĄ ULEC ZMIANIE W DOWOLNYM MOMENCIE BEZ POWIADOMIENIA I NIE NALEŻY ICH INTERPRETOWAĆ JAKO ZOBOWIĄZANIA ZE STRONY FIRMY ASUS. FIRMA ASUS NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK BŁĘDY LUB NIEDOKŁADNOŚCI, KTÓRE MOGĄ WYSTĄPIĆ W NINIEJSZEJ INSTRUKCJI, W TYM W PRODUKTACH I OPROGRAMOWANIU W NIEJ OPISANYCH.

Nazwy produktów i firm pojawiające się w niniejszej instrukcji mogą być zarejestrowanymi znakami towarowymi lub prawami autorskimi odpowiednich firm i są używane wyłącznie w celach identyfikacyjnych lub objaśniających oraz dla korzyści właścicieli, bez zamiaru naruszania praw.

DANE KONTAKTOWE FIRMY ASUS

ASUSTeK Computer Inc.

Address (adres) 15 Li-Te Rd. Peitou, Taipei 11259, Taiwan
Telephone (telefon) +886-2-2894-3447 Fax +886-2-2894-7798
E-mail info@asus.com.tw
Website http://www.asus.com/tw/

Technical Support: (pomoc techniczna) Telephone +886-2-7736-0456

ASUS Computer Internal (America)

Address (adres) 800 Corporate Way, Fremont, CA 94539, USA
Fax +1-510-608-4555
Website http://www.asus.com/us/

Technical Support: (pomoc techniczna)
Telephone (English Only) +1-812-282-2787
(French Only) +1-905-370-2787
Online Support http://support.asus.com/

ASUS Computer GmbH (Germany and Austria)

Address (adres) Harkortstr. 21-23 D-40880 Ratingen, Germany
Telephone (telefon) +49-1805-010920
Website http://www.asus.com/de/

Technical Support: (pomoc techniczna)

Telephone (telefon) +49-1805-010923
Support Fax +49-2102-959911
Online Support http://support.asus.com/
