Asus CAX21 - Руководство пользователя медиаплеера

Информация по безопасности

• Перед настройкой клиентской приставки внимательно прочитайте всю документацию, входящую в комплект.
• Чтобы предотвратить возгорание или поражение электрическим током, никогда не подвергайте монитор воздействию дождя или влаги.
• Никогда не пытайтесь открыть корпус приставки. Опасное высокое напряжение внутри приставки может привести к серьезным травмам.
• Если блок питания сломан, не пытайтесь отремонтировать его самостоятельно. Обратитесь к квалифицированному специалисту по обслуживанию или к своему продавцу.
• Перед использованием продукта убедитесь, что все кабели правильно подключены и кабели питания не повреждены. Если вы обнаружите какие-либо повреждения, немедленно свяжитесь со своим дилером.
• Щели и отверстия на задней или верхней части корпуса предназначены для вентиляции. Не закрывайте эти щели. Никогда не ставьте этот продукт рядом с радиатором или источником тепла или над ним, если не обеспечена надлежащая вентиляция.
• Клиентская приставка должна работать только от источника питания, указанного на этикетке. Если вы не уверены в типе электропитания вашего дома, проконсультируйтесь со своим дилером или местной энергетической компанией.
• Используйте соответствующую вилку питания, соответствующую вашему местному стандарту электропитания.
• Не перегружайте сетевые фильтры и удлинители. Перегрузка может привести к пожару или поражению электрическим током.
• Избегайте пыли, влажности и экстремальных температур. Не размещайте приставку в местах, где она может намокнуть. Установите приставку на устойчивую поверхность.
• Отключайте устройство от сети во время грозы или если оно не будет использоваться в течение длительного периода времени. Это защитит приставку от повреждений из-за скачков напряжения.
• Никогда не проталкивайте предметы и не проливайте жидкости любого рода в щели на корпусе приставки.
• Розетка должна быть установлена рядом с оборудованием и быть легко доступной.
• Если у вас возникли технические проблемы с клиентской приставкой, обратитесь к квалифицированному специалисту по обслуживанию или к своему продавцу.

Введение в клиентскую приставку

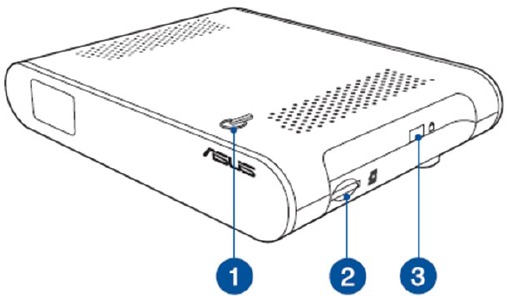

Передняя часть приставки

1. Power key (Кнопка питания)
2. Micro SD slot (Слот Micro SD)
3. Kensington lock (Замок Kensington)

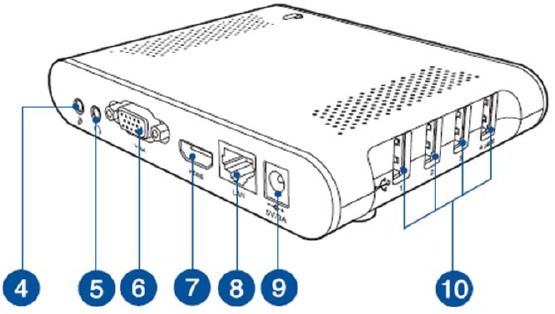

Боковая часть приставки

4. Microphone input (Вход для микрофона)
5. Earphone-out (Выход для наушников)
6. VGA
7. HDMI
8. RJ45
9. Power-in jack (Разъем питания)
10. USB connector (USB-разъем)

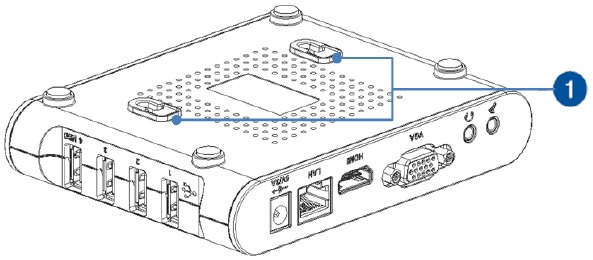

Задняя часть приставки

1. Hanging hole (Отверстие для подвешивания)

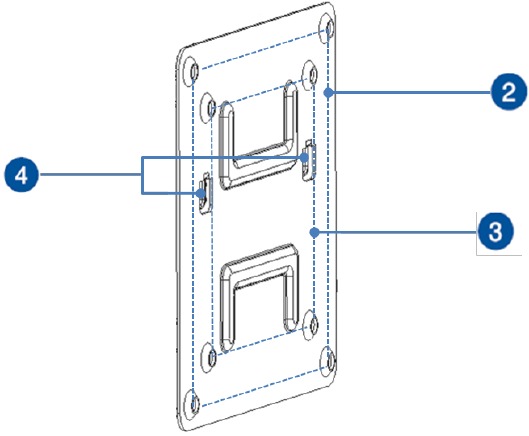

Настенный кронштейн (опционально)

2. Wall mount 100x100mm (Настенное крепление 100x100 мм)
3. Wall mount 75x75mm (Настенное крепление 75x75 мм)
4. Cleats (Планки)

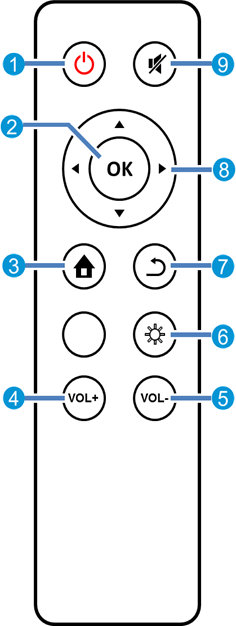

Пульт дистанционного управления

1. Power button (Кнопка питания)
   • Нажмите и удерживайте кнопку, чтобы включить/выключить приставку.
   • Нажмите кнопку один раз, чтобы перевести приставку в спящий режим.
2. OK button (Кнопка OK)
   • Подтверждает выбор.
   • Входит в подменю.
3. Home button (Кнопка "Домой")
   • Возвращает на главную страницу.
4. Volume Up (Увеличение громкости)
   • Увеличивает уровень громкости.
5. Volume Down (Уменьшение громкости)
   • Уменьшает уровень громкости.
6. Setting button (Кнопка "Настройки")
   • Включает/выключает страницу настроек.
7. Back button (Кнопка "Назад")
   • Возвращает на предыдущую страницу.
8. Four Directional select (Четырехпозиционный выбор)
   • Выбирает пункт меню
   • Регулирует настройку
9. Mute button (Кнопка "Отключить звук")
   • Отключает звук. Нажмите ее еще раз, чтобы отключить функцию отключения звука.

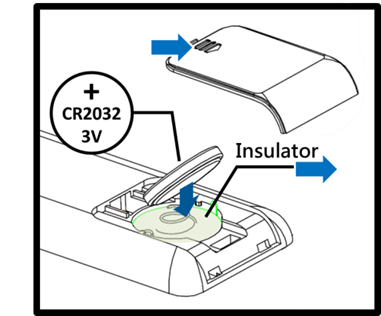

Установка батареи в пульт дистанционного управления

1. Откройте крышку батарейного отсека.
2. Удалите изолятор и вставьте батарею положительным знаком (+) вверх.
3. Установите на место крышку батарейного отсека.

Неправильное использование батарей может привести к протечкам или взрыву.
Обязательно следуйте инструкциям.

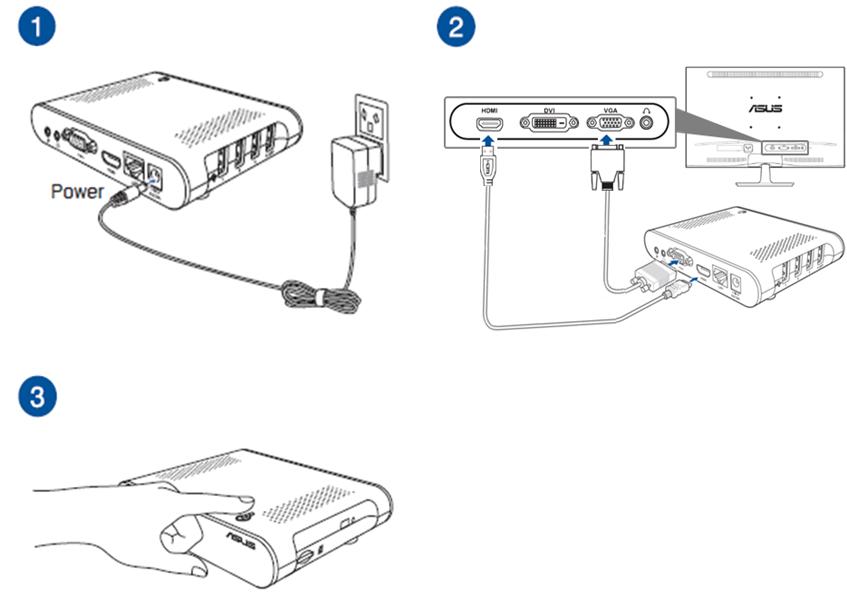

Подключение дисплея

Перед настройкой клиентской приставки найдите интерфейс ввода HDMI или VGA. После подключения входного кабеля переключите сигналы HDMI/VGA с помощью кнопки выбора входа на мониторе.

Чтобы подключить клиентскую приставку, выполните следующие действия:
Поместите клиентскую приставку на плоскую поверхность рядом с монитором. Расположите заднюю/заднюю панель так, чтобы четко видеть интерфейс портов ввода-вывода на задней панели.

1. Подключите шнур питания к интерфейсу питания клиентской приставки и подключите адаптер питания к розетке.
2. Подключите один конец кабеля HDMI/VGA к клиентской приставке, другой конец — к интерфейсу HDMI/VGA монитора.
3. Нажмите кнопку питания ( ) в верхней части клиентской приставки на 4 секунды. Затем на мониторе отобразится экран запуска операционной системы.

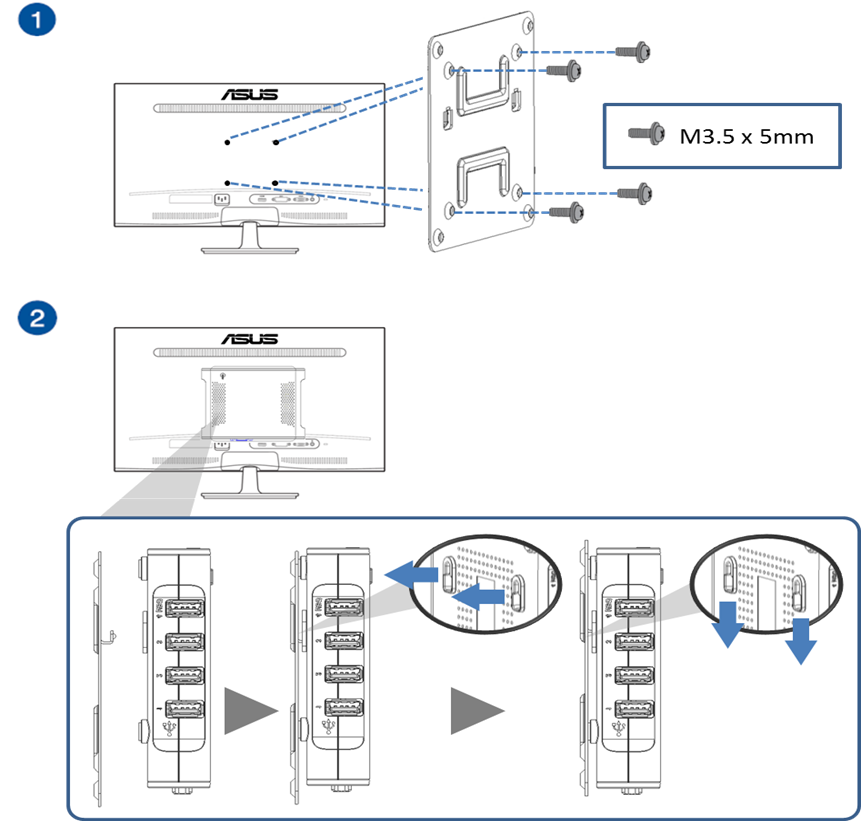

Использование настенного кронштейна

Перед использованием настенного кронштейна приобретите дисплей, совместимый с VESA для настенного монтажа 75x75 мм или 100x100 мм, и совместимые винты. Чтобы закрепить клиентскую приставку на стене, выполните следующие действия:

1. Прикрепите настенный кронштейн к задней части дисплея и закрепите винтами, чтобы плотно соединить их.
2. Соедините подвесное отверстие в нижней части клиентской приставки с планками настенного кронштейна. Слегка потяните клиентскую приставку вниз, чтобы зафиксировать ее.

Спецификация

Заявление Федеральной комиссии по связи о помехах

Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет никакой гарантии, что помехи не возникнут в конкретной установке. Если данное оборудование действительно создает вредные помехи для приема радио- или телевизионных сигналов, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Измените ориентацию или местоположение приемной антенны.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

Предупреждение FCC: Любые изменения или модификации, не одобренные в явной форме стороной, ответственной за соответствие требованиям, могут лишить пользователя права на эксплуатацию данного оборудования.
Данное устройство соответствует части 15 Правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий:

1. это устройство не должно создавать вредных помех, и
2. это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Это устройство и его антенна(ы) не должны располагаться рядом или работать совместно с какой-либо другой антенной или передатчиком.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Заявление FCC о радиационном воздействии:
Данное оборудование соответствует ограничениям FCC на радиационное воздействие, установленным для неконтролируемой среды. Данное оборудование должно быть установлено и эксплуатироваться на минимальном расстоянии 20 см между радиатором и вашим телом.

Министерство инноваций, науки и экономического развития Канады (ISED)

Данное устройство соответствует требованиям RSS210 Министерства промышленности Канады.

Воздействие радиочастотного излучения. Установщик данного радиооборудования должен убедиться, что антенна расположена или направлена таким образом, чтобы она не излучала радиочастотное поле, превышающее пределы, установленные Министерством здравоохранения Канады для населения в целом. Обратитесь к Кодексу безопасности 6, который можно получить на веб-сайте Министерства здравоохранения Канады www.hc-sc.ca/rpb.

Copyright © 2015 ASUSTeK COMPUTER INC. Все права защищены.

Никакая часть данного руководства, включая описанные в нем продукты и программное обеспечение, не может быть воспроизведена, передана, переписана, сохранена в поисковой системе или переведена на какой-либо язык в какой-либо форме или каким-либо способом, за исключением документации, хранящейся покупателем в целях резервного копирования, без явного письменного разрешения ASUSTeK COMPUTER INC. ("ASUS").

Гарантия на продукт или обслуживание не распространяется, если:

1. продукт отремонтирован, модифицирован или изменен, если такая починка, модификация или изменение не разрешены в письменной форме компанией ASUS; или
2. серийный номер продукта поврежден или отсутствует.

ASUS ПРЕДОСТАВЛЯЕТ ДАННОЕ РУКОВОДСТВО "КАК ЕСТЬ" БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ИЛИ УСЛОВИЯ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ASUS, ЕЕ ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА, СОТРУДНИКИ ИЛИ АГЕНТЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПОТЕРИ БИЗНЕСА, ПОТЕРИ ИСПОЛЬЗОВАНИЯ ИЛИ ДАННЫХ, ПРЕРЫВАНИЯ БИЗНЕСА И Т.П.), ДАЖЕ ЕСЛИ КОМПАНИЯ ASUS БЫЛА ПРЕДУПРЕЖДЕНА О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ, ВОЗНИКШИХ ИЗ-ЗА ЛЮБОГО ДЕФЕКТА ИЛИ ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ИЛИ ПРОДУКТЕ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ДАННОМ РУКОВОДСТВЕ, ПРЕДОСТАВЛЯЮТСЯ ТОЛЬКО ДЛЯ ИНФОРМАЦИОННОГО ИСПОЛЬЗОВАНИЯ И МОГУТ БЫТЬ ИЗМЕНЕНЫ В ЛЮБОЕ ВРЕМЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ КАК ОБЯЗАТЕЛЬСТВО СО СТОРОНЫ ASUS. ASUS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОШИБКИ ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ ВСТРЕТИТЬСЯ В ДАННОМ РУКОВОДСТВЕ, ВКЛЮЧАЯ ОПИСАННЫЕ В НЕМ ПРОДУКТЫ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

Названия продуктов и компаний, встречающиеся в данном руководстве, могут быть или не быть зарегистрированными товарными знаками или авторскими правами соответствующих компаний и используются только для идентификации или объяснения и в интересах владельцев, без намерения нарушить их права.

КОНТАКТНАЯ ИНФОРМАЦИЯ ASUS

ASUSTeK Computer Inc.

Address (Адрес) 15 Li-Te Rd. Peitou, Taipei 11259, Taiwan
Telephone (Телефон) +886-2-2894-3447 Fax +886-2-2894-7798
E-mail info@asus.com.tw
Website (Веб-сайт) http://www.asus.com/tw/

Technical Support: (Техническая поддержка:) Telephone +886-2-7736-0456

ASUS Computer Internal (America)

Address (Адрес) 800 Corporate Way, Fremont, CA 94539, USA
Fax +1-510-608-4555
Website (Веб-сайт) http://www.asus.com/us/

Technical Support: (Техническая поддержка:)
Telephone (English Only) +1-812-282-2787
(French Only) +1-905-370-2787
Online Support http://support.asus.com/

ASUS Computer GmbH (Germany and Austria)

Address (Адрес) Harkortstr. 21-23 D-40880 Ratingen, Germany
Telephone (Телефон) +49-1805-010920
Website (Веб-сайт) http://www.asus.com/de/

Technical Support: (Техническая поддержка:)

Telephone (Телефон) +49-1805-010923
Support (Поддержка) Fax +49-2102-959911
Online Support http://support.asus.com/
