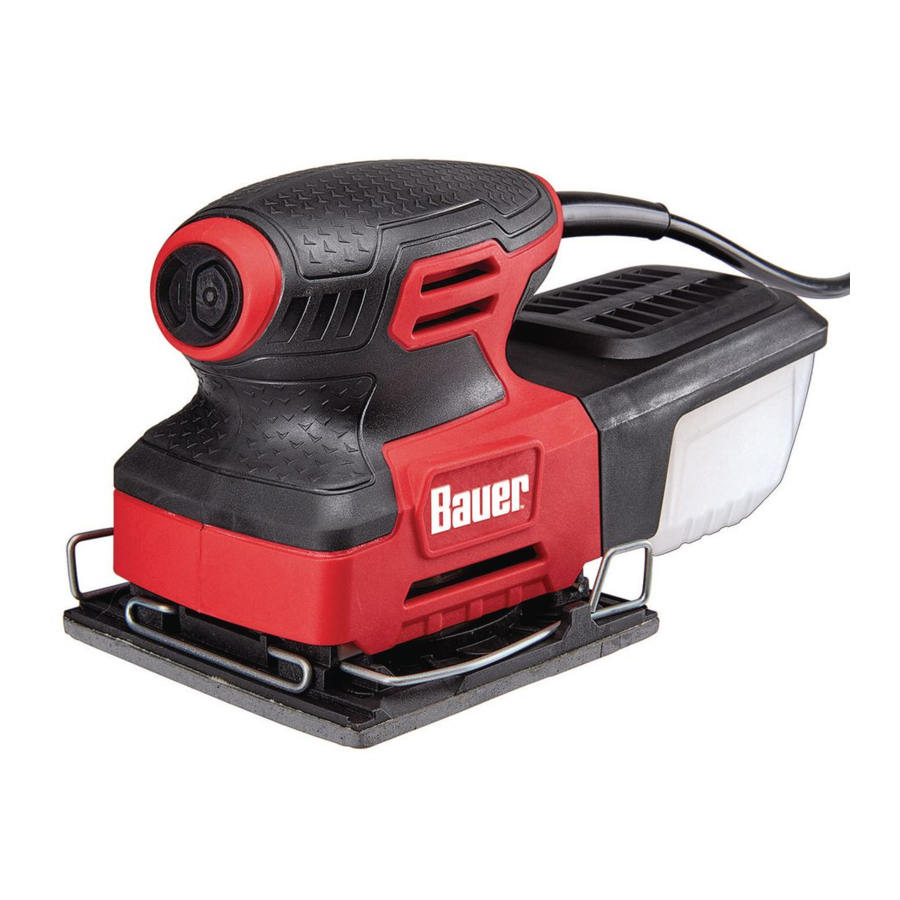

Bauer 1715E-B, 64146 - 2.2 Amp Orbital 1/4-Blatt-Schwingschleifer Handbuch

Dieses Handbuch aufbewahren Bewahren Sie dieses Handbuch für die Sicherheitswarnungen und -vorkehrungen, Montage, Betrieb, Inspektion, Wartung und Reinigungsverfahren auf. Tragen Sie die Seriennummer des Produkts auf der Rückseite des Handbuchs in der Nähe des Montageplans ein (oder Monat und Jahr des Kaufs, falls das Produkt keine Nummer hat). Bewahren Sie dieses Handbuch und den Kassenbon an einem sicheren und trockenen Ort für zukünftige Bezugnahme auf.

Besuchen Sie unsere Website unter: http://www.harborfreight.com
Senden Sie eine E-Mail an unseren technischen Support unter: productsupport@harborfreight.com

Achten Sie beim Auspacken darauf, dass das Produkt intakt und unbeschädigt ist. Sollten Teile fehlen oder beschädigt sein, rufen Sie bitte so bald wie möglich 1-888-866-5797 an.

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. BEWAHREN SIE DIESES HANDBUCH AUF.

WARNUNGSSYMBOLE UND DEFINITIONEN
	Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf mögliche Gefahren für Personenschäden aufmerksam zu machen. Befolgen Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder den Tod zu vermeiden.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen wird.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen könnte.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen könnte.
	Bezieht sich auf Praktiken, die nicht mit Personenschäden zusammenhängen.

WICHTIGE SICHERHEITSHINWEISE

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für zukünftige Bezugnahme auf.

Der Begriff „Elektrowerkzeug“ in den Warnungen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug.

Sicherheit am Arbeitsplatz

1. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche laden zu Unfällen ein.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie zum Beispiel in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
3. Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit

1. Die Stecker von Elektrowerkzeugen müssen zur Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
3. Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlags.
4. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Abziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
5. Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines elektrischen Schlags.
6. Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist, verwenden Sie eine über einen Fehlerstromschutzschalter (GFCI) geschützte Stromversorgung. Die Verwendung eines GFCI reduziert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

1. Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gehen Sie beim Bedienen eines Elektrowerkzeugs mit gesundem Menschenverstand vor. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
2. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter geeigneten Bedingungen verwendet werden, reduziert persönliche Verletzungen.
3. Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Abzug ausgeschaltet ist, bevor Sie das Werkzeug an die Stromquelle anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Abzug oder das Einschalten von Elektrowerkzeugen, bei denen der Abzug betätigt ist, lädt zu Unfällen ein.
4. Greifen Sie nicht zu weit. Halten Sie jederzeit sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
5. Kleiden Sie sich richtig. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
6. Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -sammelanlagen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.
7. Verwenden Sie nur Sicherheitsausrüstung, die von einer entsprechenden Normungsbehörde zugelassen wurde. Nicht zugelassene Sicherheitsausrüstung bietet möglicherweise keinen ausreichenden Schutz. Augenschutz muss ANSI-geprüft sein und Atemschutz muss NIOSH-geprüft für die spezifischen Gefahren im Arbeitsbereich sein.

Verwendung und Pflege von Elektrowerkzeugen

1. Zwingen Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der Geschwindigkeit, für die es konzipiert wurde.
2. Benutzen Sie das Elektrowerkzeug nicht, wenn der Abzug es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Abzug gesteuert werden kann, ist gefährlich und muss repariert werden.
3. Ziehen Sie den Stecker von der Stromquelle, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Startens des Elektrowerkzeugs.
4. Lagern Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern und gestatten Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
5. Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Bedingungen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie ein beschädigtes Elektrowerkzeug vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten klemmen weniger wahrscheinlich und sind leichter zu kontrollieren.
7. Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß diesen Anweisungen, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Operationen kann zu einer gefährlichen Situation führen.

Service

Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Fachmann mit ausschließlich identischen Ersatzteilen warten.
Dies gewährleistet, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Band- und Schleifmaschinen ohne Schleifteller

1. Halten Sie Elektrowerkzeuge an isolierten Griffflächen, wenn Sie eine Arbeit ausführen, bei der das Schneidwerkzeug verborgene Leitungen oder sein eigenes Kabel berühren könnte. Kontakt mit einem „stromführenden“ Kabel führt dazu, dass freiliegende Metallteile des Werkzeugs „stromführend“ werden und den Bediener schockieren.
2. Pflegen Sie Etiketten und Typenschilder am Werkzeug. Diese enthalten wichtige Sicherheitsinformationen. Wenn sie unleserlich oder fehlen, wenden Sie sich an Harbor Freight Tools für einen Ersatz.
3. Vermeiden Sie unbeabsichtigtes Starten.
   Bereiten Sie sich auf die Arbeit vor, bevor Sie das Werkzeug einschalten.
4. Legen Sie das Werkzeug erst ab, wenn es vollständig zum Stillstand gekommen ist. Bewegliche Teile können die Oberfläche erfassen und das Werkzeug aus Ihrer Kontrolle reißen.
5. Halten Sie bei der Verwendung eines handgeführten Elektrowerkzeugs das Werkzeug mit beiden Händen fest, um dem Anlaufdrehmoment entgegenzuwirken.
6. Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn es an eine Steckdose angeschlossen ist. Schalten Sie das Werkzeug aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie es verlassen.
7. Dieses Produkt ist kein Spielzeug.
   Halten Sie es von Kindern fern.
8. Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt/ihre Ärzte konsultieren. Elektromagnetische Felder in unmittelbarer Nähe von Herzschrittmachern können Herzschrittmacherstörungen oder Herzschrittmacherausfälle verursachen. Zusätzlich sollten Personen mit Herzschrittmachern:
   • Alleine arbeiten vermeiden.
   • Nicht mit arretiertem Abzug verwenden.
   • Ordnungsgemäß warten und prüfen, um elektrischen Schlag zu vermeiden.
   • Netzkabel ordnungsgemäß erden. Ein Fehlerstromschutzschalter (GFCI) sollte ebenfalls implementiert werden – er verhindert anhaltende elektrische Schläge.
9. Die in dieser Bedienungsanleitung besprochenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.
   Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt integriert werden können, sondern vom Bediener bereitgestellt werden müssen.

Vibrationssicherheit

Dieses Werkzeug vibriert während des Gebrauchs.
Wiederholte oder langfristige Exposition gegenüber Vibrationen kann vorübergehende oder dauerhafte körperliche Verletzungen verursachen, insbesondere an Händen, Armen und Schultern. Um das Risiko vibrationsbedingter Verletzungen zu reduzieren:

1. Jeder, der vibrierende Werkzeuge regelmäßig oder über einen längeren Zeitraum verwendet, sollte sich zuerst von einem Arzt untersuchen lassen und dann regelmäßige medizinische Kontrolluntersuchungen durchführen lassen, um sicherzustellen, dass keine medizinischen Probleme durch die Verwendung verursacht oder verschlimmert werden. Schwangere oder Personen mit eingeschränkter Blutversorgung der Hand, früheren Handverletzungen, Nervensystemstörungen, Diabetes oder Raynaud-Krankheit sollten dieses Werkzeug nicht verwenden. Wenn Sie Symptome im Zusammenhang mit Vibrationen (wie Kribbeln, Taubheit und weiße oder blaue Finger) verspüren, suchen Sie so schnell wie möglich ärztlichen Rat auf.
2. Rauchen Sie nicht während der Verwendung. Nikotin reduziert die Blutversorgung der Hände und Finger und erhöht das Risiko vibrationsbedingter Verletzungen.
3. Tragen Sie geeignete Handschuhe, um die Vibrationseffekte auf den Benutzer zu reduzieren.
4. Verwenden Sie Werkzeuge mit der geringsten Vibration, wenn eine Wahl besteht.
5. Fügen Sie täglich vibrationsfreie Perioden in die Arbeit ein.
6. Halten Sie das Werkzeug so leicht wie möglich (wobei Sie es dennoch sicher unter Kontrolle halten). Lassen Sie das Werkzeug die Arbeit erledigen.
7. Um Vibrationen zu reduzieren, warten Sie das Werkzeug wie in diesem Handbuch beschrieben. Wenn ungewöhnliche Vibrationen auftreten, stellen Sie die Verwendung sofort ein.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Erdung

UM STROMSCHLÄGE UND TOD DURCH FALSCHEN ERDUNGSKABELANSCHLUSS ZU VERMEIDEN:
Fragen Sie einen qualifizierten Elektriker, wenn Sie unsicher sind, ob die Steckdose ordnungsgemäß geerdet ist. Verändern Sie nicht den mit dem Werkzeug gelieferten Netzstecker. Entfernen Sie niemals den Erdungsstift vom Stecker. Verwenden Sie das Werkzeug nicht, wenn das Netzkabel oder der Stecker beschädigt ist. Lassen Sie es im Falle einer Beschädigung vor Gebrauch von einer Fachwerkstatt reparieren. Wenn der Stecker nicht in die Steckdose passt, lassen Sie eine geeignete Steckdose von einem qualifizierten Elektriker installieren.

Geerdete Werkzeuge: Werkzeuge mit dreipoligen Steckern

Dreipoliger Stecker und Steckdose

1. Mit „Grounding Required“ (Erdung erforderlich) gekennzeichnete Werkzeuge haben ein dreidrahtiges Kabel und einen dreipoligen Erdungsstecker. Der Stecker muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden. Sollte das Werkzeug elektrisch versagen oder einen Defekt aufweisen, bietet die Erdung einen niederohmigen Pfad, um Elektrizität vom Benutzer wegzuleiten und das Risiko eines Stromschlags zu verringern. (Siehe Dreipoliger Stecker und Steckdose.)
2. Der Erdungsstift im Stecker ist über das grüne Kabel im Netzkabel mit dem Erdungssystem des Werkzeugs verbunden. Das grüne Kabel im Netzkabel muss das einzige Kabel sein, das an das Erdungssystem des Werkzeugs angeschlossen ist und darf niemals an einen elektrisch „live“ (spannungsführenden) Anschluss angeschlossen werden. (Siehe Dreipoliger Stecker und Steckdose.)
3. Das Werkzeug muss an eine geeignete Steckdose angeschlossen werden, die gemäß allen Vorschriften und Bestimmungen ordnungsgemäß installiert und geerdet ist. Stecker und Steckdose sollten wie in der vorhergehenden Abbildung aussehen. (Siehe Dreipoliger Stecker und Steckdose.)

Werkzeuge mit doppelter Isolierung: Werkzeuge mit zweipoligen Steckern

Steckdosen für zweipoligen Stecker

1. Werkzeuge, die mit „Double Insulated“ (doppelt isoliert) gekennzeichnet sind, erfordern keine Erdung. Sie verfügen über ein spezielles doppeltes Isolationssystem, das die OSHA-Anforderungen erfüllt und den geltenden Standards von Underwriters Laboratories, Inc., der Canadian Standard Association und dem National Electrical Code entspricht.
2. Doppelt isolierte Werkzeuge können in jeder der 120-Volt-Steckdosen verwendet werden, die in der vorhergehenden Abbildung gezeigt sind. (Siehe Steckdosen für zweipoligen Stecker.)

Verlängerungskabel

1. Geerdete Werkzeuge erfordern ein dreidrahtiges Verlängerungskabel. Doppelt isolierte Werkzeuge können entweder ein zwei- oder dreidrahtiges Verlängerungskabel verwenden.
2. Mit zunehmendem Abstand zur Steckdose müssen Sie ein Verlängerungskabel mit größerem Querschnitt verwenden. Die Verwendung von Verlängerungskabeln mit unzureichend dimensioniertem Draht führt zu einem erheblichen Spannungsabfall, was zu Leistungsverlust und möglicher Werkzeugbeschädigung führen kann. (Siehe Tabelle A.)

   TABELLE A: EMPFOHLENE MINDESTKABELQUERSCHNITTE FÜR VERLÄNGERUNGSKABEL* (120/240 VOLT)
   NENNSTROMSTÄRKE (bei Volllast)	LÄNGE DES VERLÄNGERUNGSKABELS
   	25´	50´	75´	100´	150´
   0 – 2,0	18	18	18	18	16
   2,1 – 3,4	18	18	18	16	14
   3,5 – 5,0	18	18	16	14	12
   5,1 – 7,0	18	16	14	12	12
   7,1 – 12,0	18	14	12	10	-
   12,1 – 16,0	14	12	10	-	-
   16,1 – 20,0	12	10	-	-	-
   * Basierend auf der Begrenzung des Spannungsabfalls auf fünf Volt bei 150 % der Nennstromstärke.

3. Je kleiner die Drahtstärke, desto größer die Kapazität des Kabels. Zum Beispiel kann ein 14-Gauge-Kabel einen höheren Strom führen als ein 16-Gauge-Kabel. (Siehe Tabelle A.)
4. Wenn Sie mehr als ein Verlängerungskabel verwenden, um die Gesamtlänge zu erreichen, stellen Sie sicher, dass jedes Kabel mindestens die erforderliche Mindestdrahtstärke aufweist. (Siehe Tabelle A.)
5. Wenn Sie ein Verlängerungskabel für mehr als ein Werkzeug verwenden, addieren Sie die Nennstromstärken und verwenden Sie die Summe, um die erforderliche Mindestkabelgröße zu bestimmen. (Siehe Tabelle A.)
6. Wenn Sie ein Verlängerungskabel im Freien verwenden, stellen Sie sicher, dass es mit dem Suffix „W-A“ (in Kanada „W“) gekennzeichnet ist, um anzuzeigen, dass es für den Außeneinsatz geeignet ist.
7. Stellen Sie sicher, dass das Verlängerungskabel ordnungsgemäß verdrahtet und in gutem elektrischem Zustand ist. Ersetzen Sie ein beschädigtes Verlängerungskabel immer oder lassen Sie es vor Gebrauch von einem qualifizierten Elektriker reparieren.
8. Schützen Sie die Verlängerungskabel vor scharfen Gegenständen, übermäßiger Hitze und feuchten oder nassen Bereichen.

Symbolik

		Doppelt isoliert
V		Volt
~		Wechselstrom
A		Ampere
OPM		Leerlauf-Umdrehungen pro Minute
		WARNHINWEIS bezüglich der Gefahr von Augenverletzungen. Tragen Sie eine ANSI-zugelassene Schutzbrille mit Seitenschutz.
		Lesen Sie das Handbuch vor der Einrichtung und/oder Verwendung.
		WARNHINWEIS bezüglich Brandgefahr. Belüftungsöffnungen nicht abdecken. Brennbare Gegenstände fernhalten.
		WARNHINWEIS bezüglich der Gefahr eines elektrischen Schlags. Netzkabel ordnungsgemäß an die entsprechende Steckdose anschließen.

Technische Daten

Elektrische Leistung	120 VAC / 60 Hz / 2,2 A
Leerlaufdrehzahl	15.000 OPM
Stauböffnung	1-3/8"
Abmessungen der Schleifplatte	4-1/2" B x 4-1/8" L

Einrichtung – Vor Gebrauch

Lesen Sie den GESAMTEN ABSCHNITT WICHTIGE SICHERHEITSHINWEISE am Anfang dieses Handbuchs, einschließlich aller Texte unter den Unterüberschriften, bevor Sie dieses Produkt einrichten oder verwenden.

UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTES INBETRIEBNEHMEN ZU VERHINDERN:
Stellen Sie sicher, dass der Netzschalter in der Aus-Position ist und ziehen Sie das Werkzeug aus der Steckdose, bevor Sie Arbeiten in diesem Abschnitt durchführen.

Hinweis: Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montageplan am Ende dieses Handbuchs.

Montage

1. Schieben Sie den Staubfangbehälter auf den Staubauswurf auf der Rückseite des Schleifers. Drücken Sie den Staubfangbehälter mit festem Druck vollständig auf den Staubauswurf, bis die Arretierlaschen in den Laschenschlitzen einrasten.
2. Die Staubabsaugung funktioniert nur, wenn das Schleifpapier Löcher hat, die mit den 8 Staubabsauglöchern in der Schleifplatte übereinstimmen. Siehe Verwendung des Schleifpapier-Lochers.

Funktionen

Bedienungsanleitung

Lesen Sie den GESAMTEN ABSCHNITT WICHTIGE SICHERHEITSHINWEISE am Anfang dieses Handbuchs, einschließlich aller Texte unter den dortigen Unterüberschriften, bevor Sie dieses Produkt einrichten oder verwenden.

Werkzeugeinrichtung

ZUR VERMEIDUNG SCHWERER VERLETZUNGEN DURCH UNBEABSICHTIGTE INBETRIEBNAHME:
Stellen Sie sicher, dass sich der Netzschalter in der Aus-Position befindet und trennen Sie das Werkzeug von der Steckdose, bevor Sie ein Verfahren in diesem Abschnitt durchführen.

Schleifpapier an der Schleifplatte anbringen

1. Drücken Sie auf beiden Seiten des Geräts die Schlaufen der Schleifpapierklemmen nach innen und schwenken Sie die Klemmen auf beiden Seiten nach oben, außen und unten, um die Klemmen zu lösen.
2. Schneiden Sie das Schleifpapier so zu, dass es auf die Schleifplatte passt und genügend Überstand vorne und hinten hat, um unter die Klemmen zu passen. Verwenden Sie kein zerrissenes oder ausgefranstes Schleifpapier.
3. Nachdem Sie die vorderen und hinteren Kanten des Schleifpapiers um die Kanten der Schleifplatte und unter die Klemmen gelegt haben, rasten Sie die Klemmen wieder ein.

Hinweis: Stellen Sie sicher, dass das Schleifpapier straff über die Schleifplatte gespannt und für einen ordnungsgemäßen Betrieb mit der Platte ausgerichtet ist.

Verwendung des Schleifpapier-Lochers

Die Staubabsaugung funktioniert nur, wenn das Schleifpapier Löcher hat, die mit den 8 Staubabsauglöchern in der Schleifplatte übereinstimmen. Verwenden Sie den mit dem Werkzeug gelieferten Schleifpapier-Locher, um das Schleifpapier an den richtigen Stellen zu lochen.

1. Befestigen Sie den Schleifpapier-Locher mit zwei Senkschrauben (nicht im Lieferumfang enthalten) an einer Werkbank.
2. Verwenden Sie die Eckführungen am Locher, um sicherzustellen, dass er mit den Löchern in der Schleifplatte des Schleifers übereinstimmt.
3. Drücken Sie den Schleifer (mit dem daran befestigten Schleifpapier) gerade nach unten auf den Schleifpapier-Locher.

Einrichtung von Werkstück und Arbeitsbereich

1. Richten Sie einen sauberen und gut beleuchteten Arbeitsbereich ein. Der Arbeitsbereich darf Kindern oder Haustieren keinen Zutritt gestatten, um Ablenkung und Verletzungen zu vermeiden.
2. Verlegen Sie das Netzkabel auf einem sicheren Weg, um den Arbeitsbereich zu erreichen, ohne Stolpergefahren zu schaffen oder das Netzkabel möglichen Beschädigungen auszusetzen. Das Netzkabel muss den Arbeitsbereich mit ausreichend zusätzlicher Länge erreichen, um freie Bewegung während der Arbeit zu ermöglichen.
3. Sichern Sie lose Werkstücke mit einem Schraubstock oder Klemmen (nicht im Lieferumfang enthalten), um Bewegungen während der Arbeit zu verhindern.
4. Es dürfen sich keine gefährlichen Gegenstände, wie Versorgungsleitungen oder Fremdkörper, in der Nähe befinden, die während der Arbeit eine Gefahr darstellen könnten.
5. Sie müssen persönliche Schutzausrüstung verwenden, einschließlich, aber nicht beschränkt auf, ANSI-zugelassenen Augen- und Gehörschutz sowie strapazierfähige Arbeitshandschuhe.

Schleifanweisungen

ZUR VERMEIDUNG SCHWERER VERLETZUNGEN: Halten Sie das Werkzeug fest mit beiden Händen.

1. Wischen Sie die Arbeitsfläche von Schmutz und Ablagerungen sauber, insbesondere von solchen vorheriger grober Schleifgänge, die die Oberfläche eines feineren Schleifgangs zerkratzen könnten.
2. Drücken Sie die Taste "O" (Aus) am Netzschalter, um ihn in die Aus-Position zu bringen, und schließen Sie dann das Werkzeug an.
3. Zum Starten halten Sie das Werkzeug fest mit beiden Händen und drücken die Taste "I" (Ein) am Netzschalter. Drücken Sie die Taste "O" (Aus) am Netzschalter, um das Werkzeug anzuhalten.
4. Warten Sie, bis das Werkzeug die volle Drehzahl erreicht hat, und berühren Sie dann vorsichtig die Oberfläche.
5. Üben Sie beim Betrieb keinen starken Druck auf das Werkzeug aus. Lassen Sie das Werkzeug die Arbeit tun.
6. Bewegen Sie das Werkzeug beim Schleifen in einem gleichmäßigen Muster auf und ab oder von Seite zu Seite, um ein gleichmäßiges Schleifen zu gewährleisten.
7. Halten Sie den Schleifer regelmäßig an und überprüfen Sie das Schleifpapier auf Risse, Verschleiß oder Ausfransungen. Ersetzen Sie gegebenenfalls das Schleifpapier.
8. Leeren Sie den Staubbehälter häufig und nach Gebrauch.
9. ZUR VERMEIDUNG VON UNFÄLLEN NACH GEBRAUCH: Schalten Sie das Werkzeug aus.

   Lassen Sie das Werkzeug vollständig zum Stillstand kommen, bevor Sie es ablegen. Ziehen Sie den Stecker des Werkzeugs. Reinigen Sie es und lagern Sie es dann drinnen außerhalb der Reichweite von Kindern.

Wartung und Instandhaltung

Verfahren, die in diesem Handbuch nicht ausdrücklich erklärt werden, dürfen nur von einem qualifizierten Techniker durchgeführt werden.

ZUR VERMEIDUNG SCHWERER VERLETZUNGEN DURCH UNBEABSICHTIGTE INBETRIEBNAHME:
Stellen Sie sicher, dass sich der Netzschalter in der Aus-Position befindet und trennen Sie das Werkzeug von der Steckdose, bevor Sie ein Verfahren in diesem Abschnitt durchführen.

ZUR VERMEIDUNG SCHWERER VERLETZUNGEN DURCH WERKZEUGVERSAGEN:
Verwenden Sie keine beschädigten Geräte. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben.

Reinigung, Wartung und Schmierung

1. VOR JEDEM GEBRAUCH den allgemeinen Zustand des Werkzeugs überprüfen. Achten Sie auf:
   • lose Befestigungselemente
   • Fehlstellung oder Blockierung beweglicher Teile
   • beschädigte Schnur/elektrische Verkabelung
   • gerissene oder gebrochene Teile
   • jeden anderen Zustand, der den sicheren Betrieb beeinträchtigen könnte.
2. NACH GEBRAUCH den Staubbehälter leeren und die äußeren Oberflächen des Werkzeugs mit einem sauberen Tuch abwischen.
3. Tragen Sie regelmäßig eine ANSI-zugelassene Schutzbrille und einen NIOSH-zugelassenen Atemschutz und blasen Sie Staub mit trockener Druckluft aus den Motorlüftungsschlitzen.
4.
   Wenn das Netzkabel dieses Elektrowerkzeugs beschädigt ist, darf es nur von einem qualifizierten Servicetechniker ersetzt werden.

Fehlerbehebung

Problem	Mögliche Ursachen	Wahrscheinliche Lösungen
Werkzeug startet nicht.	Kabel nicht angeschlossen. Kein Strom an der Steckdose. Interner Schaden oder Verschleiß. (Zum Beispiel Kohlebürsten oder Schalter.)	Überprüfen Sie, ob das Kabel eingesteckt ist. Überprüfen Sie die Stromversorgung an der Steckdose. Wenn die Steckdose stromlos ist, schalten Sie das Werkzeug aus und überprüfen Sie den Schutzschalter. Wenn der Schutzschalter ausgelöst hat, stellen Sie sicher, dass der Stromkreis die richtige Kapazität für das Werkzeug hat und keine anderen Lasten aufweist. Lassen Sie das Werkzeug von einem Techniker warten.
Werkzeug arbeitet langsam.	Übermäßiger Druck auf das Werkstück ausgeübt. Leistung wird durch langes oder dünnes Verlängerungskabel reduziert.	Druck verringern, Werkzeug die Arbeit machen lassen. Verzichten Sie auf die Verwendung eines Verlängerungskabels. Wenn ein Verlängerungskabel benötigt wird, verwenden Sie eines mit dem richtigen Durchmesser für seine Länge und Last. Siehe Verlängerungskabel im Abschnitt ERDUNG.
Leistung nimmt mit der Zeit ab.	Kohlebürsten abgenutzt oder beschädigt.	Lassen Sie die Bürsten von einem qualifizierten Techniker ersetzen.
Übermäßige Geräusche oder Klappern.	Interner Schaden oder Verschleiß. (Zum Beispiel Kohlebürsten oder Lager.)	Lassen Sie das Werkzeug von einem Techniker warten.
Überhitzung.	Werkzeug wird zu schnell betrieben. Verstopfte Motorlüftungsschlitze. Motor wird durch langes oder dünnes Verlängerungskabel belastet.	Lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten. Tragen Sie eine ANSI-zugelassene Schutzbrille und eine NIOSH-zugelassene Staubmaske/Atemmaske, während Sie Staub mit Druckluft aus dem Motor blasen. Verzichten Sie auf die Verwendung eines Verlängerungskabels. Wenn ein Verlängerungskabel benötigt wird, verwenden Sie eines mit dem richtigen Durchmesser für seine Länge und Last. Siehe Verlängerungskabel im Abschnitt ERDUNG.
Werkzeug schleift, schmirgelt oder bürstet nicht effektiv.	Zubehör beschädigt, abgenutzt oder falscher Typ für das Material.	Überprüfen Sie den Zustand und den Typ des Scheibenzubehörs. Verwenden Sie nur den richtigen Typ des Scheibenzubehörs in gutem Zustand.
Befolgen Sie alle Sicherheitsvorkehrungen bei der Diagnose oder Wartung des Werkzeugs. Trennen Sie die Stromversorgung vor der Wartung.

Bei technischen Fragen rufen Sie bitte 1-888-866-5797 an.

Urheberrecht^© 2018 by Harbor Freight Tools^®. Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs oder der hierin enthaltenen Grafiken darf ohne die ausdrückliche schriftliche Zustimmung von Harbor Freight Tools in irgendeiner Form reproduziert werden. Die Diagramme in diesem Handbuch sind möglicherweise nicht maßstabsgetreu gezeichnet. Aufgrund kontinuierlicher Verbesserungen kann das tatsächliche Produkt geringfügig von dem hier beschriebenen Produkt abweichen. Für die Montage und Wartung erforderliche Werkzeuge sind möglicherweise nicht im Lieferumfang enthalten.

Referenzen

• http://www.harborfreight.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Bauer 1715E-B, 64146 - 2.2 Amp Orbital 1/4-Blatt-Schwingschleifer Handbuch herunterladen

Verfügbare Sprachen
