LG DSH5 - Einfache Anleitung für die kabellose Soundbar

Einführung

Um Anleitungen zu erweiterten Funktionen anzuzeigen, besuchen Sie http://www.lg.com und laden Sie dann das Benutzerhandbuch herunter.
Einige Inhalte in diesem Handbuch können von Ihrem Gerät abweichen.

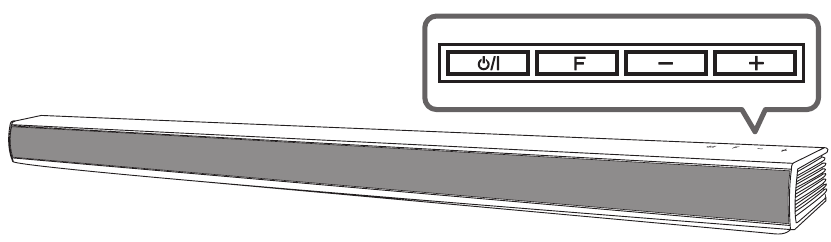

Vorderseite

Die Tasten befinden sich auf der Rückseite.
- Standby / Ein
- Wählt Funktion
- Lautstärke einstellen

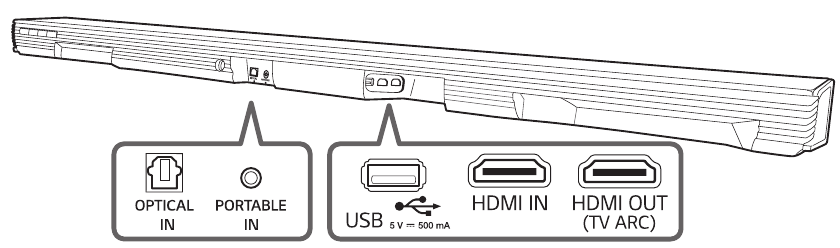

Rückseite

OPTICAL IN - An ein optisches Gerät anschließen
PORTABLE IN - An ein tragbares Gerät anschließen
USB port - An ein USB-Gerät anschließen
HDMI IN - An HDMI-Ausgang eines Geräts anschließen
HDMI OUT (TV ARC) - An einen Fernseher anschließen

Subwoofer-Verbindung

Platzieren Sie den kabellosen Subwoofer in der Nähe des Lautsprechers und befolgen Sie die folgenden Schritte.

1. Schließen Sie das Netzkabel des kabellosen Subwoofers an die Steckdose an.
2. Schalten Sie das Hauptgerät ein. :
   Die Soundbar und der kabellose Subwoofer werden automatisch verbunden. Die grüne LED des Subwoofers leuchtet auf.

Subwoofer manuell verbinden

1. Subwoofer zurücksetzen
   Wenn die grüne LED am Subwoofer schnell blinkt, überspringen Sie diesen Schritt und fahren Sie fort mit
   • Halten Sie die Pairing-Taste 5 Sekunden lang gedrückt.
   • Die LED leuchtet abwechselnd rot und grün auf.
   • Ziehen Sie das Netzkabel ab. Nachdem die LED vollständig erloschen ist, stecken Sie das Netzkabel wieder ein.

Wenn der Reset abgeschlossen ist, blinkt die grüne LED des Subwoofers schnell.

2. Soundbar zurücksetzen
   • Stellen Sie die Lautstärke auf Minimum ein, bis die rote LED an der Soundbar eine Weile aufleuchtet.
   • Halten Sie die (Mute) Taste auf der Fernbedienung für 3 Sekunden gedrückt.
   • Die rote LED an der Soundbar blinkt schnell
   • Schalten Sie die Soundbar aus und wieder ein, während die grüne LED des Subwoofers blinkt.
     Wenn die Verbindung hergestellt ist, leuchtet die grüne LED am Subwoofer.

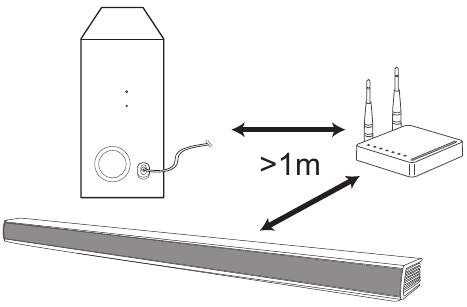

Halten Sie die Soundbar und den Subwoofer von Geräten (z.B. WLAN-Router, Mikrowelle, etc.) über 1m Abstand, um Funkstörungen zu vermeiden.

TV-Verbindung

Verbinden Sie die Soundbar und den Fernseher über optisches Kabel () oder HDMI ARC ().

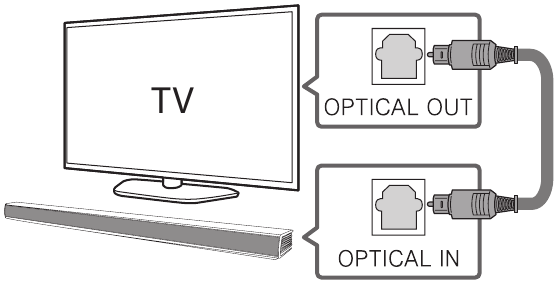

1. Optische Verbindung
   1. Verbinden Sie die Soundbar über ein optisches Kabel mit dem Fernseher.
   2. Stellen Sie [Externer Lautsprecher (Optisch)] im TV-Einstellungsmenü ein.

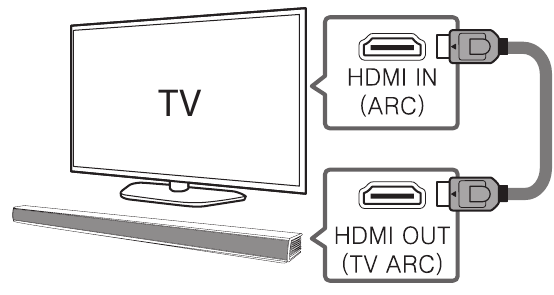

2. HDMI(ARC)-Verbindung
   1. Verbinden Sie die Soundbar über ein HDMI-Kabel mit dem Fernseher.
   2. Stellen Sie [Externer Lautsprecher (HDMI ARC)] im TV-Einstellungsmenü ein.


Die HDMI-Verbindung ist nicht verfügbar, wenn Ihr Fernseher HDMI ARC nicht unterstützt.

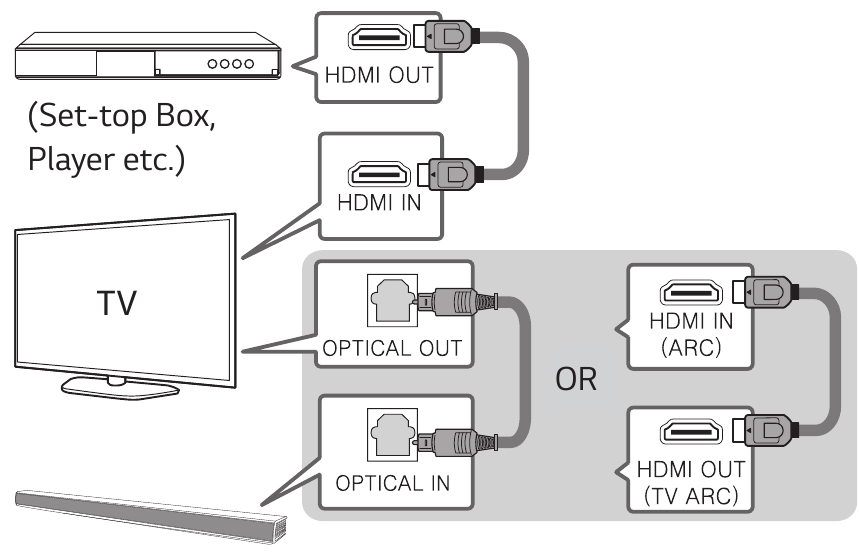

Zusätzliche Geräteverbindung

1. Schließen Sie das externe Gerät wie folgt an.


2. Wählen Sie die Eingangsquelle durch wiederholtes Drücken von F auf der Fernbedienung oder am Gerät.

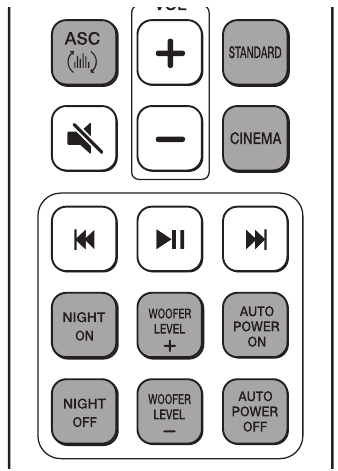

Fernbedienung

ASC/STANDARD/CINEMA: Wählt den Soundeffekt.
NIGHT ON/OFF: Reduziert die Lautstärke bei Nacht.
WOOFER LEVEL +/-: Stellt den Lautstärkepegel des Subwoofers ein.
AUTO POWER ON/OFF: Schaltet sich automatisch durch eine Eingangsquelle ein.

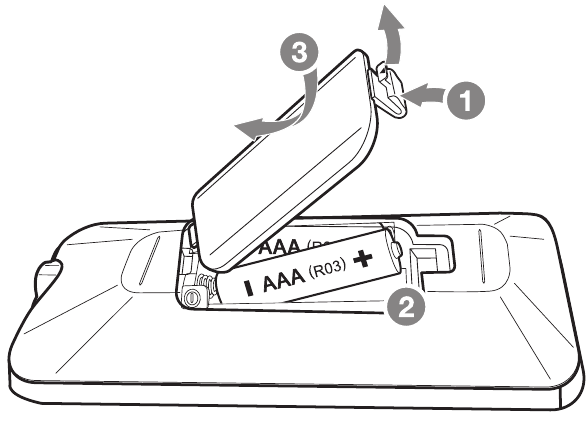

Batteriewechsel

Zusätzliche Informationen

Spezifikation

Stromverbrauch	Siehe Hauptetikett.
	Vernetzter Standby: 0.5 W (Wenn alle Netzwerkanschlüsse aktiviert sind.)
Netzteil	Modell: DA-38A25 Hersteller: Asian Power Devices Inc. Eingang: 100 - 240 V ~ 50 - 60 Hz 1.2 A Ausgang: 25 V 1.52 A
Abmessungen (B x H x T)	Ca. 890 mm x 53 mm x 85 mm Ohne Standfuß
Nettogewicht	Ca. 2.34 kg
Bus-Stromversorgung (USB)	5 V 500 mA
Verstärker (Gesamte RMS-Ausgangsleistung)	300 W RMS

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

So trennen Sie die drahtlose Netzwerkverbindung oder das drahtlose Gerät
Stellen Sie die Funktion AUTO POWER ON/OFF auf Aus und schalten Sie das Gerät aus.

Konformitätserklärung

Hiermit erklärt LG Electronics, dass der Funkanlagentyp Wireless Sound Bar der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.lg.com/global/support/cedoc/cedoc#
Zur Berücksichtigung des Benutzers sollte dieses Gerät mit einem Mindestabstand von 20 cm zwischen dem Gerät und dem Körper installiert und betrieben werden.

Software-Version der Drahtlosfunktion: 1.0

www.lg.com
Copyright © 2017 LG Electronics. Alle Rechte vorbehalten
