LG SKM5Y - Einfaches Handbuch für kabellose Soundbar

Einleitung

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Ihr Gerät in Betrieb nehmen, und bewahren Sie es für zukünftige Referenz auf.
Um die Anweisungen für erweiterte Funktionen anzuzeigen, besuchen Sie http://www.lg.com und laden Sie dann das Benutzerhandbuch herunter.
Einige Inhalte dieses Handbuchs können von Ihrem Gerät abweichen.

FCC Konformitätserklärung

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation gewährleisten. Dieses Gerät erzeugt, nutzt und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Dieses Gerät entspricht Teil 15 der FCC-Regeln.
Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. dieses Gerät darf keine schädlichen Störungen verursachen und
2. dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die unerwünschten Betrieb verursachen können.

Jegliche Änderungen oder Modifikationen am Aufbau dieses Geräts die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, könnten die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

FCC-Erklärung zur HF-Strahlenexposition: Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenexposition, die für eine unkontrollierte Umgebung festgelegt wurden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden.
Dieses Gerät sollte mit einem Mindestabstand von 20 cm (7,8 Zoll) zwischen der Antenne und Ihrem Körper installiert und betrieben werden. Benutzer müssen die spezifischen Bedienungsanweisungen befolgen, um die Einhaltung der HF-Exposition zu gewährleisten.

FCC-Anforderungen an Funkfrequenzstörungen:
Hochleistungsradare sind als primäre Nutzer der Bänder 5,25 bis 5,35 GHz und 5,65 bis 5,85 GHz zugewiesen. Diese Radarstationen können Störungen und/oder Schäden an diesem Gerät verursachen. Dieses Gerät darf nicht zusammen mit einem anderen Sender aufgestellt werden.

Lieferantenkonformitätserklärung

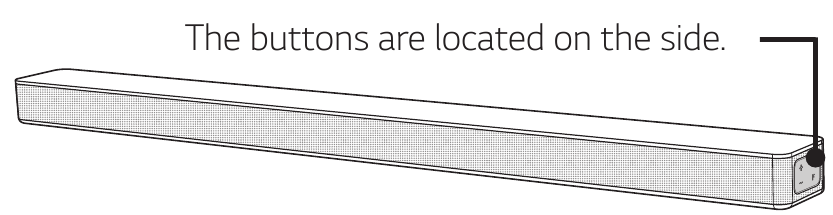

Vorderseite

(Standby) (Bereitschaft) - Schaltet das Gerät EIN oder AUS
F (Function) (Funktion) - Wählt die Funktion aus
(Volume) (Lautstärke) - Regelt die Lautstärke

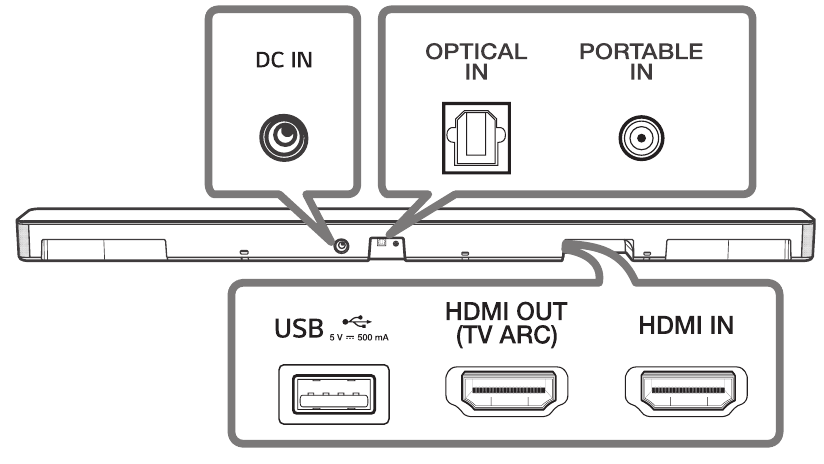

Rückseite

DC IN - An das Netzteil anschließen
OPTICAL IN - An ein optisches Gerät anschließen
PORTABLE IN - An ein tragbares Gerät anschließen
USB - An ein USB-Gerät anschließen
HDMI OUT (TV ARC) - An einen Fernseher anschließen
HDMI IN - An HDMI-Ausgang eines Geräts anschließen

Subwoofer-Anschluss

Platzieren Sie den kabellosen Subwoofer in der Nähe des Lautsprechers und befolgen Sie die untenstehenden Schritte.

1. Verbinden Sie das Netzkabel des kabellosen Subwoofers und der Soundbar mit der Steckdose.
2. Schalten Sie die Haupteinheit ein:
   Die Soundbar und der kabellose Subwoofer werden automatisch verbunden. Die grüne LED des Subwoofers leuchtet auf.

Subwoofer manuell verbinden
Wenn der Subwoofer keinen Ton wiedergibt, versuchen Sie, ihn manuell zu verbinden.

1. Drücken Sie die Pairing (Kopplung)-Taste auf der Rückseite des kabellosen Subwoofers.
   • Die grüne LED auf der Rückseite des kabellosen Subwoofers blinkt schnell. (Wenn die grüne LED nicht blinkt, halten Sie die Pairing (Kopplung)-Taste gedrückt.)
2. Schalten Sie die Haupteinheit ein.
3. Die Kopplung ist abgeschlossen.
   • Die grüne LED auf der Rückseite des kabellosen Subwoofers leuchtet auf.

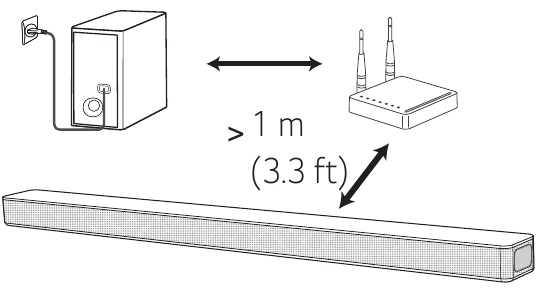

Halten Sie die Soundbar und den Subwoofer von Geräten (z.B. WLAN-Router, Mikrowellenherd usw.) mehr als 1 m (3,3 ft) entfernt, um Funkstörungen zu vermeiden.

TV-Anschluss

Verbinden Sie die Soundbar und den Fernseher über Optisch () oder HDMI ARC ().

1. Optischer Anschluss
   1. Verbinden Sie die Soundbar über ein optisches Kabel mit dem Fernseher.
   2. Stellen Sie [External Speaker (Optical)] (Externer Lautsprecher (Optisch)) in Ihrem TV-Einstellungsmenü ein.

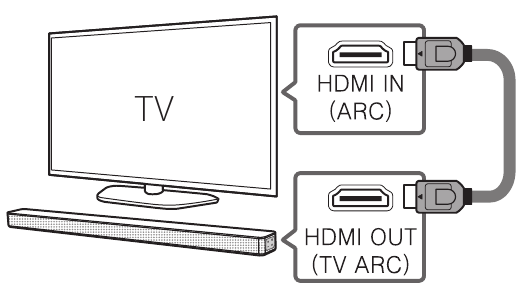

2. HDMI(ARC)-Anschluss
   1. Verbinden Sie die Soundbar über ein HDMI-Kabel mit dem Fernseher.
   2. Stellen Sie [External Speaker (HDMI ARC)] (Externer Lautsprecher (HDMI ARC)) in Ihrem TV-Einstellungsmenü ein.


• Die HDMI-Verbindung ist nicht verfügbar, wenn Ihr Fernseher HDMI ARC nicht unterstützt.
• Wenn dieses Gerät gleichzeitig über OPTICAL und ARC angeschlossen ist, hat das ARC-Signal eine höhere Priorität.

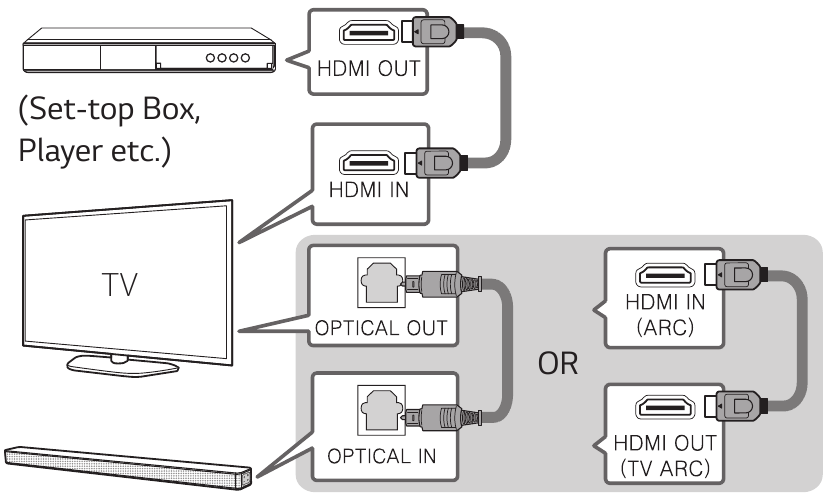

Anschluss weiterer Geräte

1. Verbinden Sie das externe Gerät wie folgt.


2. Stellen Sie die Eingangsquelle ein, indem Sie wiederholt F auf der Fernbedienung oder dem Gerät drücken.

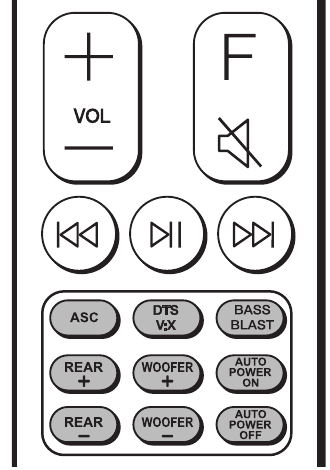

Fernbedienung

ASC/DTS V:X/BASS BLAST: Wählt den Soundeffekt aus.
REAR +/-: Regelt die Lautstärke der hinteren Lautsprecher.
(Für hintere Lautsprecher)

Die Einstellung der Lautstärke der hinteren Lautsprecher und die Verwendung von Surround Sound werden nur angewendet, wenn die hinteren Lautsprecher angeschlossen sind.
Hinteres Lautsprecher-Kit separat erhältlich.

WOOFER +/-: Regelt die Lautstärke des Subwoofers.
AUTO POWER ON/OFF: Schaltet sich automatisch durch eine Eingangsquelle ein.

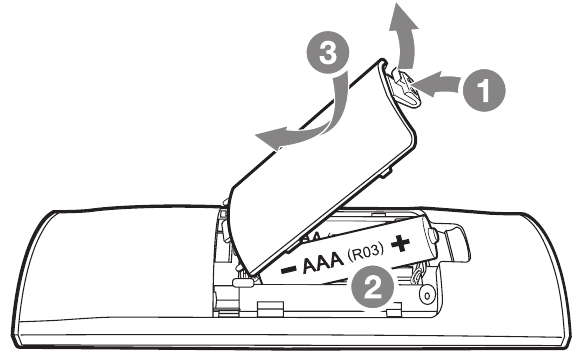

Batteriewechsel

Zusätzliche Informationen

Spezifikation

Stromverbrauch	Siehe Hauptetikett.
Netzteil	Modell: DA-38A25 Hersteller: Asian Power Devices Inc. Eingang: 100 - 240 V ~ 50 - 60 Hz Ausgang: 25 V 1.52 A
Abmessungen (B x H x T)	Ca. 891.0 mm X 57.5 mm X 87.8 mm Mit Standfuß (35 inch x 2.2 inch x 3.4 inch)
Bus-Stromversorgung (USB)	5 V 500 mA
Verstärker (Gesamt-RMS-Ausgangsleistung)	360 W RMS

Design und Spezifikationen können ohne Vorankündigung geändert werden.

Hintere Lautsprecher bereit
Bereit für Surround Sound mit separat erhältlichem hinterem Lautsprecher-Kit. (SPK8-S)

INFORMATIONEN ZU OPEN-SOURCE-SOFTWARE-HINWEISEN
Um den Quellcode unter GPL, LGPL, MPL und anderen Open-Source-Lizenzen zu erhalten, der in diesem Produkt enthalten ist, besuchen Sie bitte http://opensource.lge.com.
Zusätzlich zum Quellcode stehen alle genannten Lizenzbedingungen, Haftungsausschlüsse und Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen den Open-Source-Code auch auf CD-ROM gegen eine Gebühr zur Verfügung, die die Kosten für die Durchführung dieser Verteilung (wie z. B. Medien-, Versand- und Bearbeitungskosten) abdeckt, auf E-Mail-Anfrage an opensource@lge.com.
Dieses Angebot gilt für einen Zeitraum von drei Jahren nach unserer letzten Lieferung dieses Produkts. Dieses Angebot gilt für jeden, der diese Informationen erhält.

www.lg.com
Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
